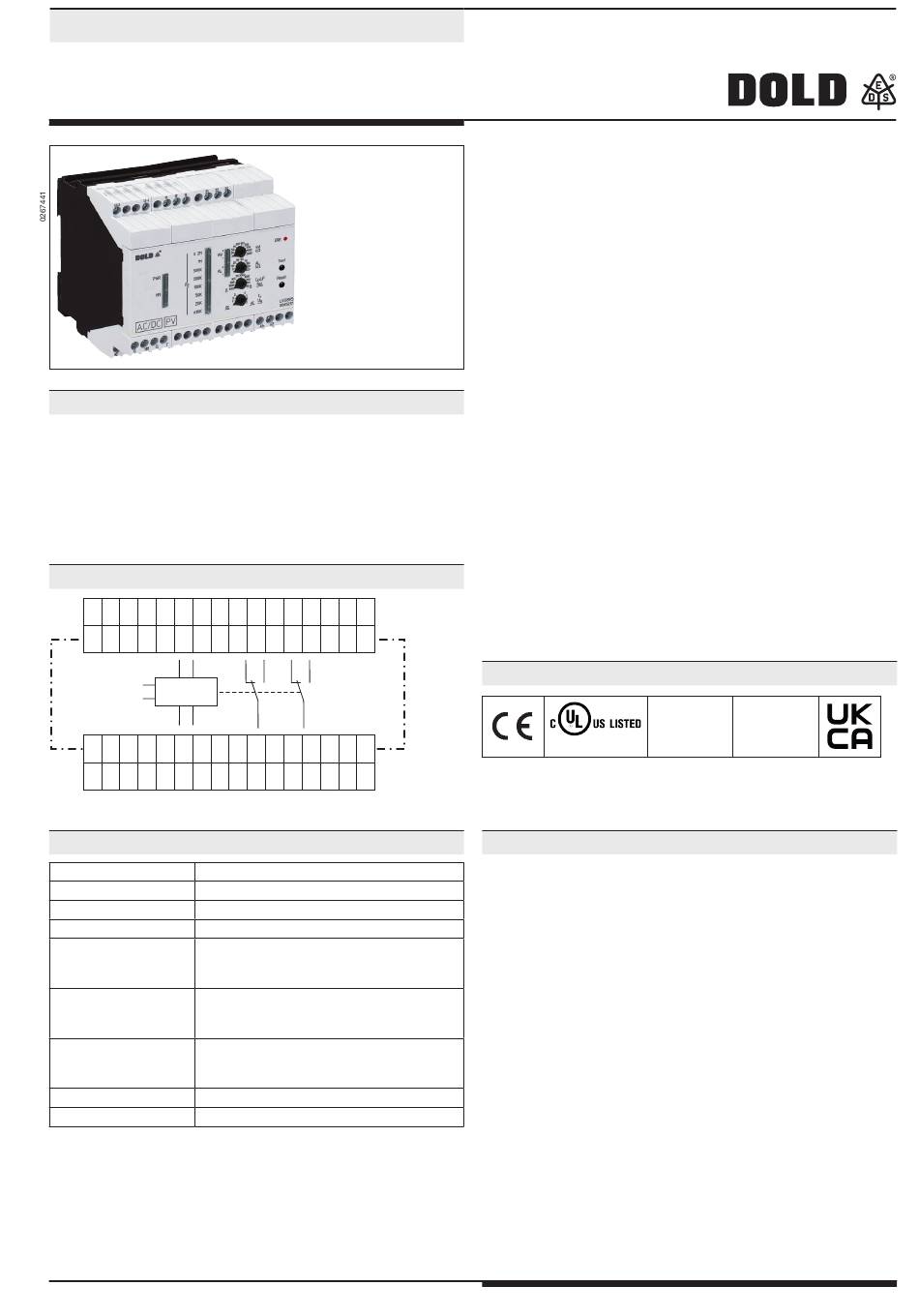

Dold LK 5895 Bedienungsanleitung

Überwachungstechnik
VARIMETER IMD
Isolationswächter
LK 5895
Produktbeschreibung
Der Isolationswächter LK 5895 der VARIMETER IMD Familie ist
eine Lösung zur optimalen Isolationsüberwachung moderner IT-
Systeme. Dabei ist das Gerät flexibel in AC-, DC- sowie gemischten
AC-/DC-Netzen, auch mit hohen Netzableitkapazitäten gegen PE,
einsetzbar. Die Einstellung der Ansprechwerte erfolgt einfach und
bedienerfreundlich über zwei Drehschalter auf der Gerätefront. Über
LEDs können die Messwerte, Geräteparameter und Gerätezustände
anwenderfreundlich abgelesen werden.
Schaltbild
L L
11 12 14
(+) (-)
L+ L-
U H
PE KE
G HM G T
KE PE G R
Anschlussklemmen
Klemmenbezeichnung Signalbeschreibung
A1+, A2 DC-Hilfsspannung
L(+), L(-) Anschlüsse für Messkreis
KE, PE Anschlüsse für Schutzleiter
Steuereingang (Speicher-/Hystereseverhalten)
G, R G/R nicht gebrückt: Speicherverhalten
G/R gebrückt: Hystereseverhalten
Steuereingang (Externer Testeingang)
G, T Anschlussmöglichkeit für externen Gerätetest-
Taster
Steuereingang (Deaktivierung Messkreis)
G, HM G/HM nicht gebrückt: Messkreis aktiviert
G/HM gebrückt: Messkreis deaktiviert
11, 12, 14 Alarm-Melderelais (1 Wechslerkontakt)
21, 22, 24 Vorwarn-Melderelais (1 Wechslerkontakt)
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
21 22 24
12 14 22 24
11 21
A1
A2
+
M10839_a
Original
Ihre Vorteile
• Vorbeugender Brand- und Anlagenschutz
• Schnelle Fehlerlokalisierung durch selektive Erdschlusserkennung
nach L+ und L-
• Universell einsetzbar in ungeerdeten AC-, DC-, AC/DC-Netzen
bis 1000 V Nennspannung
• Für große Netzableitkapazitäten bis 3000 µF geeignet
• Einfachste Einstellung über rastende Drehschalter
• Zur Überwachung von Photovoltaik-Anlagen, auch mit Dünnschicht
technologie
• Optimierte Messzeiten - in der Regel kürzer als bei bekannten Verfahren
• Überwachung auch bei spannungslosem Netz
• Messkreisüberwachung auf Drahtbruch
• Kein zusätzliches Vorschaltgerät erforderlich
Merkmale
• Isolationsüberwachung nach IEC/EN 61557-8
• Erkennung von symmetrischen und unsymmetrischen Isolationsfehlern
• Messkreis abschaltbar über Steuerklemmen, z. B. bei Netzkopplungen
• Je 1 Wechsler für Vorwarnung und Alarm
• Einstellbereich Vorwarnschwelle:
• Einstellbereich Alarmschwelle:
• Arbeits- oder Ruhestromprinzip für Ausgangsrelais wählbar
• Einstellung der maximalen Netzableitkapazität zur Verkürzung der
Ansprechzeit
• Einfache, übersichtliche Einstellung des Gerätes mit Schraubendreher
• LED-Kette zur Anzeige des aktuellen Isolationswiderstandes
• Anzeige „Messkreis aktiv"
• Automatischer und manueller Geräteselbsttest
• Alarmspeicherung wählbar
• Externe Test- und Reset- Tasten anschließbar
• Baubreite: 90 mm
Zulassungen und Kennzeichen
AC/DC
Canada / USA
Anwendungen
Isolationsüberwachung von:
• Ungeerdeten AC-, DC-, AC/DC-Netzen
• USV-Anlagen
• Netzen mit Frequenzumrichtern
• Batterienetzen
• Netzen mit Gleichstromantrieben
• Photovoltaik-Anlagen
• Hybrid- und Batteriefahrzeugen
1
20 kΩ ... 2 MΩ
1 kΩ ... 250 kΩ
PV
10.11.23 de / 800A
