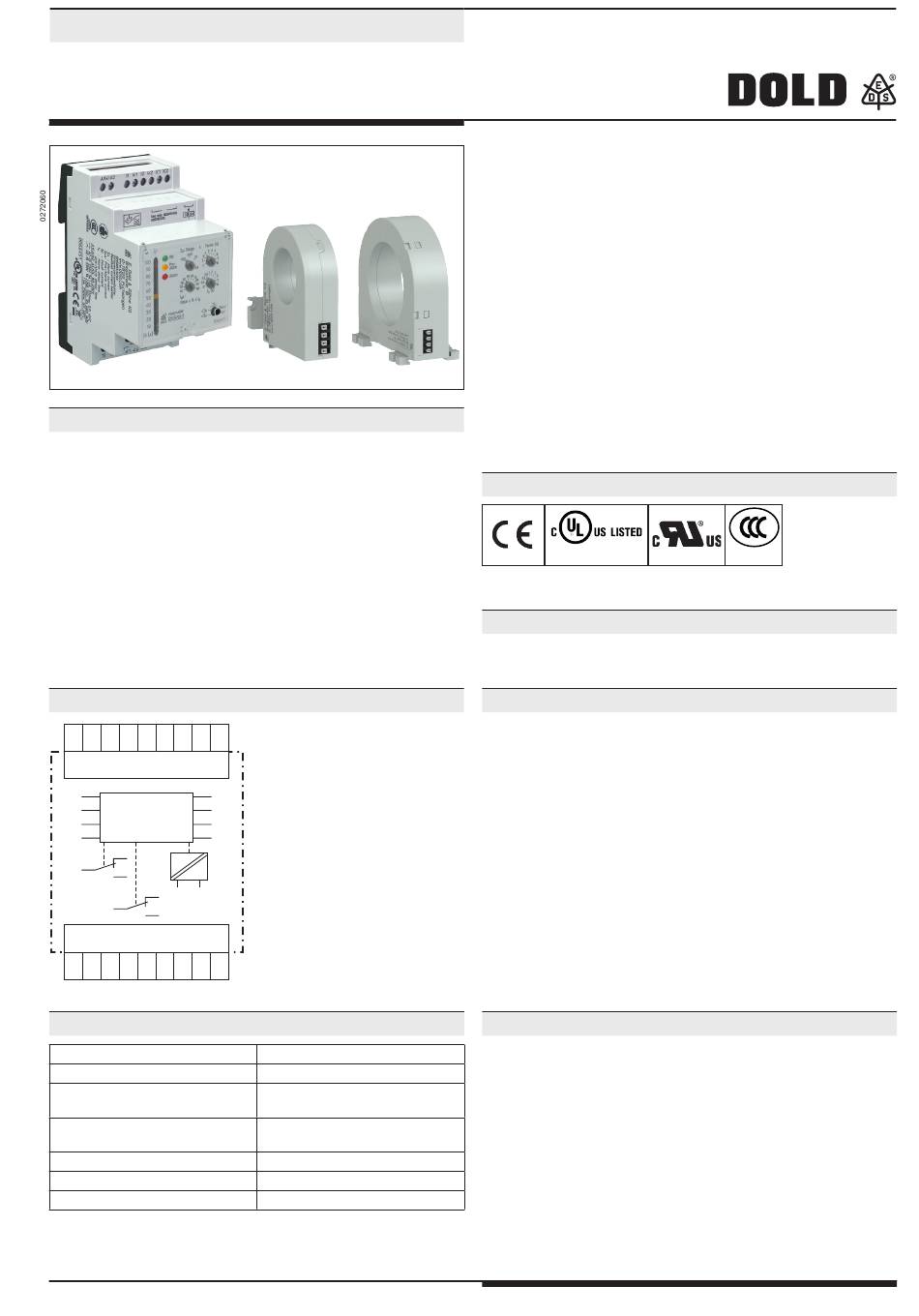

Dold VARIMETER RCM RN 5883 Bedienungsanleitung

Installations- / Überwachungstechnik
VARIMETER RCM
Differenzstromwächter, allstromsensitiv
RN 5883
RN 5883

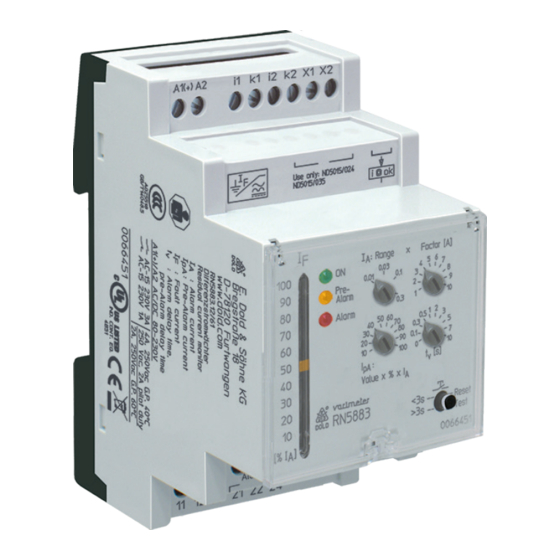

Produktbeschreibung
Der allstromsensitive Differenzstromwächter RN 5883 dient zur frühzei-
tigen Erkennung von Isolationsfehlern und erfasst Differenzströme mit
Gleich- als auch Wechselstromanteilen in geerdeten Netzen (Typ B).
Die Differenzstrommessung erfolgt dabei über einen externen Stromwandler.
Im Gegensatz zum FI-Schutzschalter schaltet der Differenzstromwächter
RN 5883 bei Fehlererkennung das Netz nicht gleich ab, sondern zeigt diesen
Fehler nur an. Neben der gut sichtbaren LED-Kette für den Differenzstrom
signalisieren LEDs Betriebsbereitschaft, Voralarm und Alarm. Die vier
Messbereiche des RN 5883 gehen von 10 mA bis 3 A. Zu den weiteren
Merkmalen gehören Aderbrucherkennung, Testfunktion und einstellbarer
Voralarm (Pre-Alarm).
Damit bietet der Differenzstromwächter RN 5883 einen Informationsvor-
sprung für gezielte und kostengünstige Instandhaltungsmaßnahmen - bevor
die Anlage stillsteht.
Schaltbild
A1 A2 i1 k1 i2 k2 X1 X2
A1 A2
X1 X2
i1 k1
i2 k2
12
I F
11
Alarm
14
0...10V
22
U+ U-
21
Pre - Alarm
24
11 12 U+ U-
14 21 22 24
M11213
Anschlussklemmen
Klemmenbezeichnung
A1, A2
i1, k1, i2, k2
X1, X2
11, 12, 14
21, 22, 24
U-, U+
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
ND 5015/035 ND 5015/070
Signalbeschreibung
Hilfsspannung U
H
Anschluss von externem
Differenzstromwandler
Parametriereingang
Arbeits- / Ruhestrom
Kontakte Alarmmeldung
Kontakte Pre-Alarmmeldung
Analogausgang (optional)
Ihre Vorteile
• Vorbeugender Brand- und Anlagenschutz
• Hohe Anlagenverfügbarkeit durch frühzeitige Fehlererkennung
• Universell einsetzbar in AC/DC-Netzen
• Verstellschutz der Drehschalter durch plombierbare Klarsichtabdeckung
Merkmale
• Nach IEC/EN 62020, VDE 0663
• Allstromsensitiv Typ B
• Zur Erkennung von Isolationsfehlern in geerdeten Netzen
• 4 Messbereiche von 10 mA ... 3 A
• Alarm und Voralarm speichernd
• Mit einstellbarer Schaltverzögerung
• Ruhestrom- oder Arbeitsstromprinzip wählbar
• LED-Anzeige für Betrieb, Voralarm und Alarm
• Mit Testfunktion
• Anzeige über LED-Kette für Differenzstrom
• Optional mit Analogausgang
• Aderbrucherkennung
• 52,5 mm Baubreite
Zulassungen und Kennzeichen
1)
Canada / USA
RN 5883 Varianten /61; ND 5015
1) 2)
Anwendung
Der allstromsensitive Differenzstromwächter ist zur Überwachung von
DC, gepulsten DC und Wechseldifferenzströmen bis 250 Hz geeignet.
Geräteanzeigen
grüne LED „ON": Betrieb, leuchtet bei anliegender Hilfsspannung
gelbe LED „Pre-Alarm": blinkt bei Ablauf der Schaltverzögerung t
Dauernd ein bei Voralarm (Pre-Alarm)
rote LED „Alarm": blinkt bei Ablauf der Schaltverzögerung t
Dauernd ein bei Alarm
gelbe und rote LED: blinken bei Aderbruch oder massiver Über-
schreitung des Messbereichs
gelbe LED-Kette: zur Anzeige des Differenzstromes in %
vom eingestellten Alarmwert
Hinweis
Die Geräte messen Wechsel und Gleichströme (allstromsensitiv). Prin-
zipbedingt erfassen sie auch Magnetfelder in der näheren Umgebung des
Stromwandlers.
Bei der Projektierung von Anlagen mit allstromsensitiven Differenzstrom-
wächtern sollte beachtet werden, dass Komponenten, welche in deren
Umgebung magnetische Felder erzeugen, wie z. B. Schütze, Trafos usw.,
nicht in nächster Umgebung zum Stromwandler platziert werden. Eine
Drehung des Stromwandlers um 90° kann sich positiv auf die Beeinflus-
sung auswirken.
1
2)
A025518
Canada / USA
04.03.20 de / 201A
