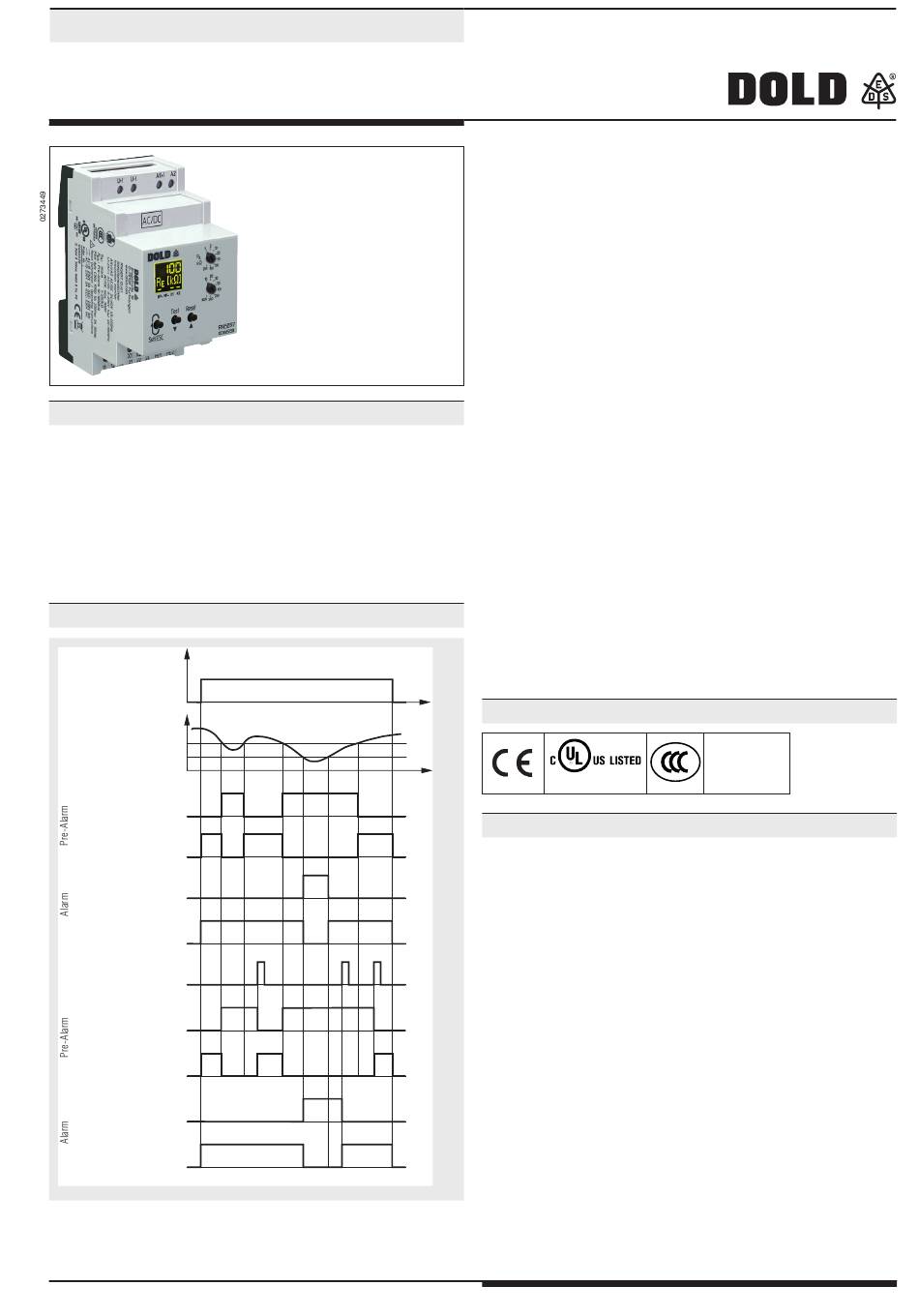

Überwachungstechnik
VARIMETER IMD
Isolationswächter
RN 5897
Produktbeschreibung

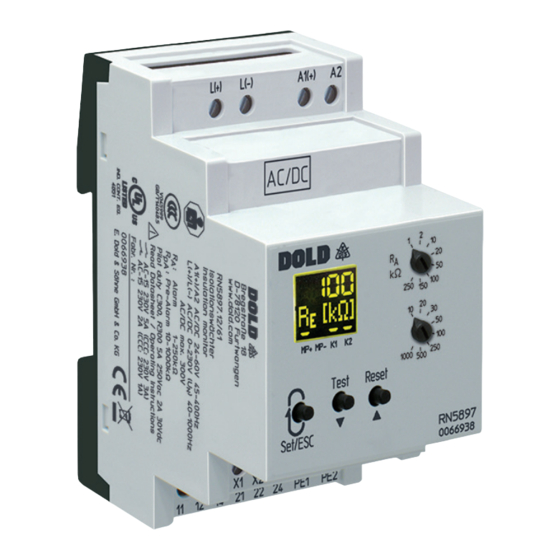

Der Isolationswächter RN 5897 der VARIMETER IMD Familie ist eine
normkonforme Lösung zur optimalen Isolationsüberwachung moderner
IT-Systeme. Dabei ist das Gerät flexibel in AC-, DC- sowie gemischten
AC-/DC-Netzen, auch mit hohen Netzableitkapazitäten gegen PE,
einsetzbar. Die Einstellung der Ansprechwerte erfolgt einfach und
bedienerfreundlich über zwei Drehschalter auf der Gerätefront. Über ein
mehrfarbig beleuchtetes Display können die Messwerte, Geräteparameter
und Gerätezustände anwenderfreundlich abgelesen werden. Durch eine
plombierbare Klarsichtabdeckung kann das Gerät gegen unerwünschte
Manipulationen geschützt werden.
Funktionsdiagramm
U H
R
E
Erdschluß
R
pA
R
A
Hystereseverhalten
21-24
Arbeitsstromprinzip
21-22
21-24
Ruhestromprinzip
21-22
11-14
Arbeitsstromprinzip
11-12
11-14
Ruhestromprinzip
11-12
Speicherverhalten
Reset
21-24
Arbeitsstromprinzip
21-22
21-24
Ruhestromprinzip
21-22
11-14
Arbeitsstromprinzip
11-12
11-14
Ruhestromprinzip
11-12
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
Ihre Vorteile
• Vorbeugender Brand- und Anlagenschutz
• Erkennung von symmetrischen und unsymmetrischen Isolationsfehlern
• Schnelle Fehlerlokalisierung durch selektive Erdschlusserkennung
nach L+ und L-
• Universell einsetzbar in ungeerdeten AC-, DC-, AC/DC-Netzen
bis max. 300 V
• Einfache Einstellung der Ansprechwerte und Einstellparameter mittels
Drehschalter und Menüführung
• Für Netzableitkapazitäten bis 300 µF
• Optimierte Reaktionszeit bei hohen Netzableitkapazitäten
• Überwachung auch bei spannungslosem Netz
• Messkreisüberwachung L(+)/L(-) auf Drahtbruch (abschaltbar)
• Schutzleiteranschlussüberwachung PE1/PE2 auf Drahtbruch
(nicht abschaltbar)
• Kein zusätzliches Vorschaltgerät erforderlich
Merkmale
• Isolationsüberwachung nach IEC/EN 61557-8
• 2 voneinander getrennt einstellbare Ansprechschwellen
(z.B. für Pre-Alarm und Alarm nutzbar)
• Einstellbereich 1. Ansprechwert (Pre-Alarm): 10 kΩ ... 1 MΩ
• Einstellbereich 2. Ansprechwert (Alarm): 1 kΩ ... 250 kΩ
• 2 Wechsler für Isolationsfehler-Pre-Alarm und Isolationsfehler-Alarm
• Arbeits- oder Ruhestromprinzip für Melderelais einstellbar
• Mehrfarbiges Display zur Anzeige des aktuellen Isolationswiderstan-
des, des Gerätezustandes und zur Parametrierung
• Einstellung der maximalen Netzableitkapazität zur Verkürzung der
Ansprechzeit
• Automatischer und manueller Geräteselbsttest
• Alarmspeicherung wählbar
• Manipulationsschutz durch plombierbare Klarsichtabdeckung
• Externer Steuereingang für kombinierte Test-/Reset-Taste
• 3 Weitspannungsbereiche für die Hilfsspannung
• Baubreite 52,5 mm
Zulassungen und Kennzeichen
t
t
Anwendungen
Isolationsüberwachung von:
• Ungeerdeten AC-, DC-, AC/DC-Netzen
• USV-Anlagen
• Netzen mit Frequenzumrichtern
• Batterienetzen
• Netzen mit Gleichstromantrieben
• Hybrid- und Batteriefahrzeugen
• Mobilen Stromerzeugern
M11457
1
Original
AC/DC
Canada / USA
12.07.22 de / 604A
