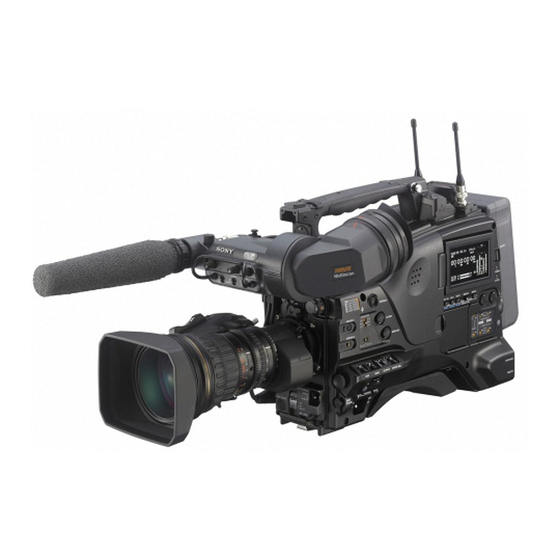

Seite 1 PROFESSIONAL DISC CAMCORDER PDW-850 OPERATION MANUAL [German] 1st Edition (Revised 1)
Seite 2: Inhaltsverzeichnis
Inhalt Vor Verwendung des Geräts............... 8 Kapitel 1 : Überblick Eigenschaften ....................9 Lage und Funktion der Teile und Regler ..........12 Stromversorgung ................12 Weiterer Zubehör ................13 Bedienungs- und Buchsenfeld............14 Statusanzeige auf der Sucheranzeige ..........28 Kapitel 2 : Vorbereitungen Vorbereitung der Stromversorgung ............
Seite 3 Anschluss der Fernbedienung ..............51 Kapitel 3 : Einstellungen der Aufnahme Einstellung des Aufzeichnungsformats............ 54 Einstellung der Systemfrequenz............54 Einstellung des Aufzeichnungsformats........... 55 Gemischte Aufzeichnung von Clips in verschiedenen Formaten auf derselben Disc..............55 Einstellung des Schwarz- und Weißabgleichs ......... 56 Einstellung des Schwarzabgleichs ..........
Seite 4 Fortgeschrittene Funktionen zur Aufnahme........... 86 Inhaltsmarkierungen................ 86 Erstellenvon Clip-Markierungen mit Schaltern ......86 Einstellung der Skizze bei der Aufnahmezeit ......... 87 Starten einer Aufnahme mit einigen Sekunden vorgespeicherter Bilddaten (Bild-Pufferfunktion) ..........87 Zeitraffer-Video (Interval Rec-Funktion) ........89 Slow & Quick Motion-Aufnahme........... 94 Wechseln von Discs während der Aufzeichnung (Disc-Wechsel- Speicherfunktion)..............
Seite 5 Disc-Funktionen..................144 Überprüfung der Disc-Eigenschaften..........144 Arbeiten mit Planungsmetadaten ..........145 Überprüfung benutzerdefinierter Inhaltsmarkierungen....147 Formatieren von Discs ..............148 Anzeige der Disc- und Clip-Eigenschaften in einem Webbrowser ................148 Überspielen von Clips (FTP-Client-Funktion)........152 Vorbereitungen für Clip-Transfers..........153 Hochladen von Clips ..............153 Herunterladen von Clips ...............
Seite 6 Änderungen und Einstellungen über Menüs ........231 Einstellung der Verstärkungswerte der Schalterpositionen von GAIN ..................231 Einstellung der Ausgangssignale ..........231 Zuweisung von Funktionen zu den Schaltern ASSIGN....232 Einstellung der Energiesparfunktionen ......... 236 Einrichten einer Wireless-LAN-Verbindung ........ 237 Manuelle Einstellung der Farbtemperatur........241 Festlegung eines Offset-Werts für den automatischen Weißabgleich ................
Seite 7 Kapitel 9 : Wartung Überprüfung des Camcorders vor der Aufnahme ....... 267 Vorbereitungen für die Prüfung ............ 267 Überprüfung der Kamera .............. 267 Überprüfung des VDR ..............269 Wartung....................272 Reinigung des Suchers ..............272 Hinweis zum Batteriekontakt............272 Warn- und Fehlermeldungen ..............273 Anhang Wichtige Bedienungshinweise..............
Seite 8: Vor Verwendung Des Geräts
Vor Verwendung des Geräts Nach dem Kauf dieses Geräts und vor seiner Inbetriebnahme muss zunächst die Verwendungsregion eingestellt werden. (Das Gerät ist nicht betriebsbereit, solange diese Einstellungen nicht vorgenommen wurden.) Einzelheiten zu diesen Einstellungen siehe „Einstellung des Einsatzorts“ (Seite 39). Hinweis Vergewissern Sie sich, dass der Camcorder ausgeschaltet ist, bevor Sie optionale Komponenten oder...
Seite 9: Kapitel 1 : Überblick
Signal-Rauschabstand von 62 dB. 1) Bei eingestellter Rauschunterdrückung (Off-Wert ist Hinweis 58 dB) Auf einer einzelnen Disk kann kein in unterschiedlichen Zur Rauschunterdrückung wird Sony eigene Bildfrequenzgruppen aufgezeichnetes Material Verarbeitungstechnologie verwendet, um dem kombiniert werden (siehe Seite 55). Rauschen im hohen Frequenzbereich vorzubeugen.
Seite 10: Eigenschaften Zur Verbesserung Der Leistung Unter Verschiedenen Aufnahmebedingungen
1) Der MPEG-2 422P@HL-Codec führt eine 4:2:2- CBK-WA100 für den Anschluss an ein Abtastung durch und zeichnet bei einer Video-Bitrate Wireless-LAN-Netzwerk anschließen. von 50 Mbps auf. 2) Die Bildkompression verwendet das MPEG-2 Long Eigenschaften zur Verbesserung der GOP-System. Leistung unter verschiedenen 3) Der PDW-HD1500 unterstützt die Aufzeichnung von Aufnahmebedingungen bis zu acht Kanälen im MPEG HD422-Format.
Seite 11: Unterstützt Das Digital Wireless Microphone System
Betrieb belegt Plugins und Anwendungssoftware von der werden. folgenden Website herunter. Hyper-Gamma Dies ermöglicht eine breite dynamische Sony-Website für professionelle Produkte: Reichweite durch reibungsloses Komprimieren http://pro.sony.com des Luminanzbereichs und ohne Verwendung der Kanada http://www.sonybiz.ca Knee-Funktion.
Seite 12: Lage Und Funktion Der Teile Und Regler
AUTO, wird das Bild auch bei wechselnden Lichtverhältnissen bis zum Aufleuchten der Videoleuchte aufgezeichnet. Ist der Beginn der Aufzeichnung wichtig, muss dieser Schalter auf MANUAL gestellt werden. • Um den korrekten Betrieb der Videoleuchte sicherzustellen, empfiehlt Sony für den Camcorder die Verwendung des Akkus BP-FLX75.
Seite 13: Weiterer Zubehör
Zur Anbringung eines optionalen Suchers. f Anschluss VF (Sucher) (20-polig) Zum Anschluss eines optionalen Suchers. Weitere Informationen zu im Handel erhältlichen Suchern erhalten Sie bei einem Sony Handelsvertreter. g Objektivsicherungsgummi Ziehen Sie nach dem Verschluss des Objektivs mit dem Objektivfeststellhebel diesen Gummi über den unteren der beiden Vorsprünge.
Seite 14: Bedienungs- Und Buchsenfeld
Sie das Gerät mit einem Stativ verwenden. p Objektivhalterung (spezielle Bajonetthalterung) Zur Anbringung des Objektivs. Weitere Informationen zu im Handel erhältlichen Objektiven erhalten Sie bei einem Sony Handelsvertreter. q Objektivfeststellhebel Drehen Sie nach dem Einsetzen des Objektivs in die Objektivfassung den Objektivfassungsring mit diesem Hebel, um das Objektiv zu fixieren.
Seite 15 f Schalter AUTO W/B BAL Das Gerät ist mit zwei umschaltbaren Filtern ausgerüstet. Sie können zwischen vier (automatische Einstellung des Schwarz- elektrischen CC-Filtern und vier ND-Filtern /Weißwertes) umschalten. Aktiviert die Funktion für den automatischen Schwarz-/Weißabgleich. Einstellung des CC-Filter WHT: Automatischer Weißabgleich. Wenn der Wahlschalters FILTER Schalter WHITE BAL (siehe Seite 17) auf A (äußerer Knopf)
Seite 16 a Schalter ASSIGN 1/2 (belegbar) e Schalter MONITOR (Audiomonitor- Auswahl) Sie können diesen Schaltern die gewünschte Funktion auf Seite ASSIGNABLE SW im Menü Mit der Kombination der beiden Schalter kann OPERATION zuweisen. man den Ton wählen, den man über den Diesen Schaltern ist bei Auslieferung des eingebauten Lautsprecher oder den optionalen Camcorders werkseitig nichts zugewiesen...
Seite 17 g Wahlschalter GAIN A oder B: Rufen Sie die Einstellungen für den Weißabgleich ab, die bereits in A oder B Wahl einer den Lichtverhältnissen gespeichert sind. Bewegen Sie den Schalter entsprechenden Verstärkung durch den AUTO W/B BAL (siehe Seite 15) zur Seite Videoverstärker.
Seite 18 k Schalter MENU ON/OFF Rechte Seite (Nähe Rückseite) Öffnen Sie zur Verwendung dieses Schalters den Deckel. Dieser Schalter dient zum Aufrufen des Menüs auf der Sucheranzeige oder dem Testsignalbildschirm. Beim Schließen des Deckels wird dieser Schalter automatisch auf OFF gestellt. ON: Anzeige des Menüs auf der Sucheranzeige F REV PLAY/PAUSE...
Seite 19: Lcd-Monitor
b LCD-Monitor In diesem Fall leuchten sowohl die Anzeige PLAY als auch die Anzeige F REV oder die Hier werden das Kamerabild, das VDR Anzeige F FWD. betreffende Warnmeldungen, verbleibende Batterie- und Disc-Kapazitäten, Audiopegel, j Taste und Anzeige F FWD (schneller Zeitcodes, usw.
Seite 20 p Taste RESET/RETURN Wird diese Taste bei aufgerufener Skizzenanzeige gedrückt, wird der gewählte Clip Setzt den auf der Zeitzähleranzeige angezeigten in 12 Teile unterteilt und das erste Bild jedes Teils Wert zurück. Entsprechend der Einstellungen des auf einer weiteren Skizzenanzeige angezeigt Schalters PRESET/REGEN/CLOCK (siehe (Erweiterungsfunktion).
Seite 21: Taste Bright (Helligkeit)
r Taste BRIGHT (Helligkeit) b Videoformat Einstellung der Hintergrundhelligkeit des LCD- Zeigt das Format des Videos an, der gerade Monitors. wiedergegeben oder aufgenommen wird. Bei jedem Tastendruck wird die nächste Anzeige Format Bitrate Einstellung in der auf der folgenden Abbildung HD422 50 MPEG HD422 50 Mbps...
Seite 22: Statusanzeige
d Audioformat von Planning Clip Name im Bereich Clipinformation im Disc Menu.) Zeigt das Audioformat des Videos an, der gerade Die folgenden Zeichen können gespeichert wiedergegeben oder aufgezeichnet wird. werden. Anzeige Quantisierung Bitrate/Abtastrate • Ziffern: 0 bis 9 24bit 24 Bit/48 kHz •...
Seite 23 i Anzeige der verbleibenden Disc-Kapazität Anzeige Verbleibende Aufzeichnungszeit DISC E [x x x x x x x] B Über 30 Minuten DISC E [x x x x x x x] B 25 bis 30 Minuten DISC E [x x x x x x] B 20 bis 25 Minuten DISC E [x x x x...
Seite 24: Taste Menu
d Taste MENU GUI-Anzeige und Audiosteuerfeld Ruft ein spezielles Menü für Funktionen der GUI- Anzeigen auf (siehe Seite 118). 2 3 4 5 Ein Drücken dieser Taste bei angezeigtem Vollbild hat keine Auswirkungen, weil die LEVEL Funktion dann nicht zugelassen ist. THUMBNAIL MENU CH-3...
Seite 25 j Schalter PRESET/REGEN R (REAR): Einspeisung der Audiosignale von einem an der Buchse AUDIO IN CH1/CH2 (Regenerierung)/CLOCK angeschlossenen Audiogerät Wahl, ob ein neuer Zeitcode eingestellt oder der W (WIRELESS): Einspeisung der Signale von bereits bestehende Zeitcode verwendet werden einem tragbaren UHF-Tuner (nicht soll.
Seite 26: Rückseite
eingespeist werden. Speisen Sie das können FBAS, HD-Y sowie R, G, B gewählt Rückvideosignal ein. werden. Um zwischen Ausgangssignalen Wenn RETURN VIDEO auf der Seite umzuschalten, benutzen Sie Punkt TEST OUT ASSIGNABLE SW des Menüs OPERATION auf SELECT der Seite OUTPUT 1 im Menü ON gesetzt wird, können Sie das am Anschluss OPERATION.
Seite 27 a Anzeige TALLY (hintere Hinweis Kontrollanzeige) (rot) Stehen diese Schalter auf der Position MIC und der Leuchtet bei der Aufzeichnung. Sie leuchtet +48V/OFF-Schalter ist auf +48V gesetzt, könnte dieses nicht, wenn der Schalter TALLY auf OFF steht. Gerät beschädigt werden, falls Sie versehentlich ein Diese Anzeige blinkt genau wie die Anzeige anderes Audiogerät als Mikrofon an die AUDIO IN CH1/CH2-Anschlüsse anschließen.
Seite 28: Statusanzeige Auf Der Sucheranzeige
j Buchsen AUDIO IN CH1/CH2 Statusanzeige auf der (Audiokanaleingang 1 und 2) (XLR, 3- Sucheranzeige polig, Buchse) Audioeingangsbuchsen für Kanal 1 und 2, an die ein Audiogerät oder ein Mikrofon angeschlossen Anordnung der Statusanzeige auf der werden kann. Sucheranzeige Steht der Wahlschalter LINE / AES/EBU / MIC Auf der Sucheranzeige erscheinen nicht nur auf AES/EBU, wird die Buchse CH1 zur Videobilder, sondern auch Zeichen und...
Seite 29 e Clipinformationen Oben auf der Sucheranzeige Zeigt während der Aufzeichnung Informationen ab c über den aufgezeichneten Clip oder den als nächstes aufgezeichneten Clip an. Zeigt während 59.9 i[ 30] der Wiedergabe Informationen über den 13.4V wiedergegebenen Clip an. H D 4 2 2 5 0 E 0 0 0 1 : 0 0 1 / 0 0 4 D C I N 13.9 Ext.
Seite 30: Externe Batterie
• Folgende Symbole: !, ", #, $, %, &, ', (, ), *, +, , CONT (leuchtet): Es wird die fortlaufende (Komma), -, . (Punkt), /, : (Doppelpunkt), ; Aufzeichnung zum Anhängen an den (Semikolon), <, =, >, ?, @, [, ], ^, _, {, |, }, ~ vorherigen Clip ermöglicht.
Seite 31 n Anzeigebereich für Verbindungsstatus Anzeige Wenn ein USB-Flash-Laufwerk angeschlossen Symbol Anzeige Bedeutung Leuchtet Nicht verbunden Beim Anschluss eines USB-Flash-Laufwerks an oder Verbindung die aktivierte USB-Buchse erscheint ein nicht identifiziert Speichersymbol, das den Einrichtungsstatus des Blinkt Verbindung wird USB-Flash-Laufwerks und dessen verbleibende hergestellt Kapazität anzeigt.
Seite 32: Änderungen Und Status Von Einstellungen
Unten auf der Sucheranzeige Beispielanzeige Display-Anzeige Bedeutung CCM verbunden NCM (blinkend) CCM wird verbunden/ 13.4V H D 4 2 2 5 0 E 0 0 0 1 : 0 0 1 / 0 0 4 D C I N getrennt 13.9 Ext.
Seite 33 c Externer Eingangsstatus und h Verstärkungswert Korrekturfunktion der Anzeige des mit dem Wahlschalter GAIN Farbabweichung eingestellten Verstärkungswerts (in dB) des Videoverstärkers. EXT HDSDI/SDSDI/VBS: Wenn REC VIDEO SOURCE auf der Seite SOURCE SEL im i Belichtungszeit Menü OPERATION auf EXT eingestellt ist, Anzeige der Belichtungszeit bzw.
Seite 34 Beispiele für die Anzeige der verbleibenden Disc-Aufzeichnungszeit Anzeige Verbleibende Aufzeichnungszeit 110 < 120 bis 110 Minuten 100 < 110 bis 100 Minuten 90 < 100 bis 90 Minuten 90 - 85 90 bis 85 Minuten 85 - 80 85 bis 80 Minuten 20 - 15 20 bis 15 Minuten 15 - 10...
Seite 35: Vorbereitung Der Stromversorgung
Vorbereitungen Kapitel Vorbereitung der Stromversorgung Verwenden Sie zur Sicherheit nur Akkus und Netzteile von Sony, die unten aufgelistet sind. • Lithium-Ionen-Akku BP-FLX75 • Wechselstrom mit einem AC-Netzteil AC-DN2B/DN10 AC 1 BP-FLX75 Verwendung eines Akkus 2 Richten Sie die Striche aufeinander aus.
Seite 36: Verwendung Von Wechselstrom
Netzsteckdose an. Das AC-DN10 liefert eine Leistung von bis zu Weitere Auskünfte zum Anschluss des Suchers an den 100 W. Camcorder erhalten Sie bei Ihrem Sony Kundendienst. 1 Lösen Sie den Querrichtungs- Fixierring des Suchers, 2 bringen Sie...
Seite 37: Abnehmen Des Suchers
Querrichtungs-Fixierring für den Sucher Einstellung der Sucherposition Anschlag Um die Querrichtung des Suchers einzustellen, lösen Sie den Querrichtungs-Fixierring. Um die Längsrichtung des Suchers einzustellen, lösen Sie den Längsrichtungs-Fixierknopf. Querrichtungs-Fixierring für den Sucher Stecken Sie den Sucheranschluss fest in den Anschluss VF. Anschluss VF Längsrichtungs-Fixierknopf des Suchers Hochsetzen des Sucherschuhs...
Seite 38: Sucherdreharm Bkw-401
Sucherdreharm BKW-401 Griff-Vorderabdeckung Wenn Sie den Sucherdreharm BKW-401 (nicht mitgeliefert) anbringen, können Sie den Sucher so wegdrehen, dass er nicht gegen Ihr rechtes Bein stößt, wenn Sie den Camcorder in der Hand Schraube mit Sechskantloch tragen. Sucherschiebeplatte Führen Sie die Schritte 1 und 2 des Bringen Sie die Griff-Vorderabdeckung vorherigen Abschnitts „Hochsetzen des mit oben anliegender Unterseitenkante...
Seite 39: Einstellung Der Schärfe Und Des Bildschirms Des Suchers
So einstellen, dass der Arm Einstellung des den Griff nicht berührt Einsatzorts Bei erstmaliger Verwendung des Camcorders Der Einsatzort ist nicht werkseitig eingestellt. Daher muss dieser Punkt vor dem Gebrauch des Geräts eingestellt werden. (Das Gerät kann ohne diese Einstellung nicht betrieben werden.) Einstellung der Schärfe und des Einstellung des Einsatzorts Bildschirms des Suchers...
Seite 40: Einstellung Von Datum/Uhrzeit Der Internen Uhr
Drücken Sie den Regler MENU. Einstellung von Datum/ z links von „NOT SELECTED“ wird zu ? und Sie können nun den Einsatzort Uhrzeit der internen Uhr auswählen. FORMAT SETTING COUNTRY :?NOT SELECTED SYSTEM LINE 1080 Sie können das Datum und die Uhrzeit der internen Uhr einstellen oder ändern.
Seite 41: Stellen Der Uhr Auf Gps-Zeit
Drehen Sie am Regler MENU, bis b auf Stellen der Uhr auf GPS-Zeit den gewünschten Punkt weist, und Sie können die Uhr des Camcorders nach den drücken Sie dann den Regler MENU. Uhren der GPS-Satelliten stellen. links vom gewählten Punkt wird zu z und z links von der Einstellung wird zu ?.
Seite 42: Montage Des Objektivs
Achtung Montage des Objektivs Wenn das Objektiv nicht fest sitzt, kann es sich beim Betrieb des Camcorders lösen. Dabei kann es zu schweren Schäden kommen. Achten Sie deshalb darauf, das Objektiv sicher zu befestigen. Es empfiehlt sich, den Objektivsicherungsgummi wie oben abgebildet am Objektivfeststellhebel anzubringen.
Seite 43: Einstellung Des Auflagemaßes
Stellen Sie den Zoomring auf Einstellung des Weitwinkel. Auflagemaßes Drehen Sie den F.f- oder F.B-Ring, bis die Karte scharfgestellt ist, und achten Sie darauf, dabei nicht den Fokussierring zu bewegen. Falls das Objektiv nicht scharfgestellt bleibt, Wiederholen Sie Schritte 4 bis 7, bis sich wenn Sie vom Teleobjektiv zum Weitwinkel die Karte über den ganzen Bereich vom zoomen, stellen Sie das Auflagemaß...
Seite 44: Vorbereitung Des Audioeingabesystems
Vorbereitung des Audioeingabesystems Anschluss eines Mikrofons an die Buchse MIC IN Das Stereomikrofon ECM-680S (nicht mitgeliefert) kann am Mikrofonhalter des Suchers HDVF-20A (nicht mitgeliefert) befestigt werden. Lösen Sie die Schraube und öffnen Sie die Mikrofonhalterschelle. Einzelheiten zu diesem Vorgang entnehmen Sie Mikrofonhalterschelle bitte der Bedienungsanleitung des Mikrofons.
Seite 45: Anschluss Von Mikrofonen An Die Buchsen Audio In
Anschluss von Mikrofonen an die Buchsen AUDIO IN Mit dem Mikrofonhalter CAC-12 (nicht mitgeliefert) können bis zu zwei Monomikrofone an die Buchsen AUDIO IN CH1/CH2 angeschlossen werden. Es folgt das Verfahren zur Montage eines Mikrofon Electret-Kondensatormikrofons, z. B. das ECM- 678/673.
Seite 46: Anbringen Eines Drahtlosen Digitalempfängers (Bei Verwendung Eines Drahtlosen Digitalmikrofons)
CAC-12 ein. Anbringen eines drahtlosen Digitalempfängers (bei Verwendung eines drahtlosen Digitalmikrofons) Bringen Sie zur Verwendung eines drahtlosen Digitalmikrofons von Sony einen der folgenden drahtlosen Empfänger an. • Drahtloser Digitalempfänger DWR-S02DN • UHF-Synthesizer-Tuner mit Diversity- 1 Schalter +48V/OFF Funktion URX-S03D...
Seite 47: Anschluss Eines Audiogeräts Mit Line-Eingang
Stellen Sie den Schalter AUDIO IN für automatisch zur Aufzeichnung von Audio verwendet. den Kanal, an dem Sie das Audiosignal Die Funktion der automatischen Erkennung eines einspeisen möchten, auf WIRELESS XLR-Anschlusses kann auf Seite AUDIO-1 im (siehe Seite 25). Menü MAINTENANCE mit dem Punkt REAR Hinweise XLR AUTO ein- und ausgeschaltet werden.
Seite 48: Stativ-Montage
Abnehmen des Camcorders vom Stativ-Montage Stativaufsatz Halten Sie den roten Knopf gedrückt, und bewegen Sie den Hebel in Pfeilrichtung. Bringen Sie den Stativaufsatz VCT-14 (nicht mitgeliefert) am Stativ an. Stativaufsatz Rote Taste Hebel Hinweis Der Stativaufsatzstift steckt eventuell noch nach dem Abnehmen des Camcorders fest.
Seite 49: Anschluss Einer Videoleuchte
Zubehörfixierschuh am Camcordergriff und schließen Sie das Videoleuchtenkabel an die Buchse LIGHT an. Hinweis Der Zubehörschuh dieses Geräts entspricht dem Typ eines "-Gewindelochs. Wenden Sie sich bitte an Ihren Sony Handelsvertreter, wenn Sie diesen Typ durch eine Zubehörschiene ersetzen möchten.
Seite 50: Entfernung Des Schulterriemens
Entfernung des Schulterriemens Einstellung der Zum Lösen hier drücken und in Schulterpolsterposition Pfeilrichtung ziehen. Man kann das Schulterpolster von seiner Mittelposition (der werkseitigen Einstellung) bis zu 10 mm nach hinten oder bis zu 25 mm nach vorne ziehen. So lässt sich das Gewicht des Camcorders optimal verteilen, wenn Sie das Gerät auf der Schulter tragen.
Seite 51: Anschluss Der Fernbedienung
• Taste REC START (und die VTR-Taste am Anschluss der Objektiv und die Taste, der die Aufzeichnungsstart/-stoppfunktion zugewiesen Fernbedienung wurde (ASSIGN 1/3/4/5 oder Taste RET am Objektiv)) (wenn der Punkt RM REC START auf Seite CAM CONFIG 2 im Menü MAINTENANCE auf RM steht) Hinweis Paint-Einstellung bei angeschlossener...
Seite 52: Bei An Der Buchse Monitor Out Der Fernbedienung Angeschlossenem Monitor
Bei an der Buchse MONITOR OUT der Konfigurationsmenü RM-B170 des Camcorders Fernbedienung angeschlossenem Monitor Unabhängiger Von der Buchse MONITOR (BNC) der Fernbedienungs- Datenbereich datenbereich RM-B170 wird das gleiche Signal ausgegeben MASTER BLACK wie von der Buchse TEST OUT des Camcorders. MASTER BLACK MASTER GAMMA Verwenden Sie zum Anschluss des Monitors an...
Seite 53 Wenn RM COMMON MEMORY auf Seite CAM CONFIG 2 im Menü MAINTENANCE auf ON steht, kann man die Einstellungen der im unabhängigen Datenbereich gespeicherten Paint- Einstelldaten auch dann verwenden, wenn man die Fernbedienung anschließt. In diesem Fall werden die im unabhängigen Datenbereich gespeicherten Einstellungen neu eingestellt, wenn man die Einstellungen der Fernbedienung ändert.
Seite 54: Kapitel 3 : Einstellungen Der Aufnahme
Einstellungen der Aufnahme Kapitel Audio Einstellung des Aufzeichnungsformat Anzahl der Kanäle 24bit/48kHz Aufzeichnungsformats 8 Kanäle 4 Kanäle 16bit/48kHz 8 Kanäle 4 Kanäle Die von diesem Camcorder unterstützten a) Wenn das Videoaufnahmeformat auf MPEG HD422 Aufzeichnungsformate sind folgende. 50 eingestellt wurde. Video b) Wenn das Videoaufnahmeformat auf MPEG IMX 50/ 40/30 eingestellt wurde.
Seite 55: Einstellung Des Aufzeichnungsformats
Je nach Kombination der Einstellungen für 027 FORMAT COUNTRY und SYSTEM LINE können Sie SYSTEM LINE 1080 die unten angezeigte Frequenz wählen. SYSTEM FREQUENCY: 59.9i COUNTRY SYSTEM SYSTEM REC FORMAT IMX 50 LINE FREQUENCY ASPECT RATIO(SD): 16:9 AU DATA LEN(IMX): 16bit NTSC(J)AREANTSC 1080...
Seite 56: Einstellung Des Schwarz- Und Weißabgleichs
Bildfrequenzgruppen Einstellung des Die von diesem Gerät unterstützten Systemfrequenzgruppen sind in Schwarz- und Bildfrequenzgruppen unterteilt wie auf folgender Tabelle dargestellt. Weißabgleichs Bildfrequenzgruppe Systemfrequenz 59,94 Hz 59.94P Damit bei der Aufzeichnung mit dem Camcorder 59.94i eine optimale Bildqualität garantiert ist, müssen 29.97P auf Grund der äußeren Verhältnisse 50 Hz...
Seite 57: Einstellung Des Schwarzabgleichs
Hinweise Einstellung des Schwarzabgleichs • Die Blende wird während des Schwarzabgleichs automatisch geschlossen. Im Modus für den automatischen • Während des Schwarzabgleichs wird der Schaltkreis Schwarzabgleich werden die Einstellungen in der für die Verstärkungsauswahl automatisch aktiviert. folgenden Reihenfolge ausgeführt: Dadurch kann es zu einem Flimmern auf der Schwarzeinstellung und Schwarzwert.
Seite 58: Bei Einem Speicherfehler
Stellen Sie dann den Schwarz- und den Stellen Sie den Wahlschalter FILTER Weißabgleich erneut ein. Wenden Sie sich an folgendermaßen entsprechend der einen Sony Handelsvertreter, wenn diese Meldung weiterhin erscheint, obwohl der Lichtverhältnisse ein. Schwarz- und Weißabgleich erneut Im Weiteren werden die möglichen vorgenommen wurden.
Seite 59: Schieben Sie Den Schalter Auto W/B
Die Einstellung des Weißabgleichs wird Rechteck in der Mitte der Sucheranzeige. nach etwa einer Sekunde mit der auf Die Seitenlängen müssen mindestens 70 % folgender Abbildung dargestellten Meldung der Länge bzw. Breite der Sucheranzeige betragen. beendet, und automatisch im in Schritt 1 gewählten Speicher (A oder B) gespeichert.
Seite 60: Wenn Keine Zeit Für Den Weißabgleich Vorhanden Ist
Speichern von per ATW erzielten Weißabgleich- Fehlermeldung Bedeutung Einstellungen WHITE: NG Die weiße Fläche konnte Stellen Sie ATW HOLD MEMORY auf der Seite POOR WHITE nicht überprüft werden. WHITE SETTING im Menü OPERATION auf AREA „ON“. Wird dies vorgenommen, so werden die WHITE: NG Der Videosignalpegel für per ATW erzielten Weißabgleich-Einstellungen...
Seite 61: Einstellung Der Elektronischen Blende
Stellen Sie dann den Schwarz- und den Blendenmodi Weißabgleich erneut ein. Wenden Sie sich an einen Sony Handelsvertreter, wenn diese Meldung weiterhin erscheint, obwohl der Im Folgenden werden die Blendenmodi der Schwarz- und Weißabgleich erneut elektronischen Blende und die wählbaren vorgenommen wurden.
Seite 62: Wahl Des Blendenmodus Und Der Belichtungszeit
ECS-Modus (erweiterte klare Abtastung) • Wenn ein helles Motiv im Modus ECS so aufgenommen wird, dass es den Bildschirm ausfüllt, Wählen Sie diesen Modus für Bilder ohne kann der obere Rand des Bilds auf Grund der horizontale Störstreifen bei der Aufnahme von Eigenschaften von CCDs eine schlechte Qualität Motiven wie z.
Seite 63: Einstellung Der Belichtungszeit Im Ecsoder Sls-Modus
Gehen Sie zur Einstellung des Punktes Einstellung der Belichtungszeit im ECS- VF DISPLAY MODE auf Seite VF oder SLS-Modus DISP 1 im Menü USER auf „2“ oder „3“ wie in „Wahl der anzuzeigenden Stellen Sie den Belichtungszeitmodus Punkte“ (Seite 223) beschrieben vor. auf ECS oder SLS (siehe vorherigen Punkt).
Seite 64: Einstellung Der Belichtungszeit In Gradeinheiten
Drehen Sie am Regler MENU, bis ON Es erscheinen sechs Belichtungszeiten. Ein gespeicherter Verschlusswinkel erscheint im erscheint, und drücken Sie dann den Feld DEGREE jeder Zeile. Eine Regler MENU. Belichtungszeit (in Sekunden) erscheint im z links vom gewählten Punkt wird zu b und Feld SECOND, aus der Berechnung durch ? links von der Einstellung wird zu z.
Seite 65 Drehen Sie am Regler MENU, bis die Drehen Sie am Regler MENU, um den Markierung * auf der Nummer des zu Wert rechts von der Markierung ? in ändernden Verschlusswinkels steht, den Verschlusswinkel, den Sie und drücken Sie den Regler MENU. speichern möchten, zu verändern, und Die gewählte Einstellung wird gelöscht.
Seite 66: Änderung Des Bezugswerts Der Automatischen Blendeneinstellung
Drehen Sie am Regler MENU, bis „ON“ Änderung des Bezugswerts erscheint, und drücken Sie dann den Regler MENU. der automatischen z links vom gewählten Punkt wird zu b und Blendeneinstellung ? links von der Einstellung wird zu z. Der Punkt IRIS OVERRIDE steht nun auf „ON“.
Seite 67: Einstellung Des Automatischen Blendenfensters
Drehen Sie am Regler MENU, bis ON erscheint, und drücken Sie dann den Regler MENU. z wird zu b und ? wird zu z. Das aktuell gewählte automatische Blendenfenster erscheint auf der Anzeige. Sollte die Anzeige des automatischen Blendenfensters nicht erwünscht sein, stellen Öffnung der Objektivblende Sie dies auf OFF.
Seite 68: Bei Problemen Aufgrund Sehr Großer Überbelichtung
Bei Problemen aufgrund sehr großer Einstellung des Überbelichtung Audiopegels Falls das Motiv zu hell ist, könnte sich die Blende zu sehr schließen und das gesamte Bild zu dunkel oder insgesamt überbelichtet werden. In solchen Fällen reduziert die Aktivierung der Clip- Überbelichtungsfunktion den Luminanzbereich Wenn Sie die Schalter AUDIO SELECT CH-1/ und beugt damit Problemen seitens der...
Seite 69: Verhältnis Zwischen Der Einstellung Des Aufzeichnungspegels Und Den Audiopegelreglern
REAR1/WRR LEVEL: Audio- Aufzeichnungspegel von Kanal 1 Einstellung Regler SIDE1 Regler LEVEL (CH-1) (links) FRONT MIC LEVEL-Steuerung F+S1 Mit dem Regler MIC LEVEL verknüpfter Regler LEVEL (CH-1). REAR2/WRR LEVEL: Audio- LEVEL Aufzeichnungspegel von Kanal 2 Einstellung Regler CH-3 F-RUN SIDE2 Regler LEVEL (CH-2) (rechts) AUTO R-RUN...
Seite 70: Aufzeichnung Auf Den Audiokanälen 3 Und 4
MIC CH2 LEVEL: Audio-Aufzeichnungspegel von Kanal 2 Einstellung Regler SIDE2 Regler LEVEL (CH-2) (rechts) FRONT MIC LEVEL-Steuerung F+S2 Mit dem Regler MIC LEVEL verknüpfter Regler LEVEL (CH-2). LEVEL Hinweis Wenn der Betrieb des Reglers MIC LEVEL und der CH-3 F-RUN Regler LEVEL (CH-1/CH-2) miteinander verknüpft sind AUTO R-RUN...
Seite 71: Einstellung Der Audioaufzeichnungspegel
Einstellung der Audioaufzeichnungspegel Automatische Einstellung Stellen Sie AU CH34 AGC MODE auf Seite AUDIO-2 im Menü MAINTENANCE auf STREO oder MONO. Manuelle Einstellung Stellen Sie AU CH34 AGC MODE auf Seite AUDIO-2 im Menü MAINTENANCE auf OFF. Stellen Sie AUDIO CH3 LEVEL (für Audiokanal 3) und AUDIO CH4 Schalter CH-3 LEVEL (für Audiokanal 4) auf Seite...
Seite 72: Einstellung Der Zeitdaten
Rücksetzen des Zeitcodes auf 00 00 00 00 Einstellung der Drücken Sie die Taste RESET/RETURN. Zeitdaten Stellen Sie den Schalter F-RUN/SET/R- RUN auf F-RUN oder R-RUN. F-RUN: Freilauf. Der Zeitcodegenerator zählt normal weiter. R-RUN: Aufzeichnungsbetrieb. Der Einstellung des Zeitcodes Zeitcodegenerator läuft nur während der Aufzeichnung.
Seite 73: Synchronisierung Des Zeitcodes
Synchronisierung des Zeitcodes Sie können den internen Zeitcodegenerator dieses Camcorders mit einem externen Generator synchronisieren, um einen externen Zeitcode zu erstellen. Sie können auch die Zeitcodegeneratoren anderer Camcordern/ Videorecorder mit dem internen Generator dieses Camcorders synchronisieren. Taste RESET/RETURN Anschlüsse zur DISP SEL HOLD RESET...
Seite 74: Synchronisierung Des Zeitcodes Mit Einer Externen Quelle
Beispiel 2: Zusammenschalten mehrerer Synchronisierung des Zeitcodes mit Camcorder zur Synchronisierung des Zeitcodes einer externen Quelle Referenzcamcorder DISP SEL HOLD RESET DISPLAY BRIGHT LEVEL EXPAND CHAPTER COUNTER RC U-BIT THUMBNAIL CLIP MENU F-RUN ESSENCE AUTO MARK R-RUN MANUAL AUDIO SELECT S.SEL CH-1 CH-2...
Seite 75 Wechsel von der Stromversorgung mit dem Akku Legen Sie an der Buchse TC IN sowie auf eine externe Stromquelle während der der Buchse GENLOCK IN ein Zeitcodesynchronisierung Zeitcodesignal und ein Damit die Stromversorgung nicht unterbrochen Referenzvideosignal an, das dem wird, schließen Sie die externe Stromquelle an die Standard SMPTE entspricht und ein Buchse DC IN an, bevor Sie den Akku abnehmen.
Seite 76: Kapitel 4 : Aufnahme
Stelle an. • PFD23A (Kapazität 23,3 GB) • PFD50DLA (Kapazität 50,0 GB) Lagerung 1) Professional Disc ist ein Warenzeichen der Sony • Setzen Sie die Disc nicht direktem Sonnenlicht, Corporation. hohen Temperaturen oder hoher Luftfeuchtigkeit aus. Hinweise •...
Seite 77: Laden Und Ausgabe Einer Disc
Unterseite der Disc Schreibschutzschalter Taste EJECT 1 Legen Sie die Disc in Pfeilrichtung V ein, und 2 schließen Sie das Disc-Fach manuell. In Pfeilrichtung verschieben Einstellungen des Schreibschutzschalters SAVE SAVE Aufzeichnung möglich Aufzeichnung nicht möglich Auch einzelne Clips können schreibgeschützt werden.
Seite 78: Formatieren Einer Disc
Den Schalter POWER ausschalten. Hinweis Berühren Sie die Disc nicht und versuchen Sie auch Führen Sie den auf der folgenden nicht, Sie mit Kraft zu entnehmen, bevor sie nicht Abbildung dargestellten Vorgang komplett ausgegeben wurde. durch. Formatieren einer Disc 1 Öffnen Sie diese Gummiabdeckung. 2 Schieben Sie die schwarze Metallplatte in der Zugriffsöffnung mit einem Verwendung einer neuen Disc...
Seite 79: Schnellrettung
Hinweise SALVAGE • Weder den Akku herausnehmen noch das Netzkabel TO RECORD ON THE abziehen, bevor der Aufzeichnungsvorgang beendet DISC, IT IS NECESSARY TO EXECUTE SALVAGE. und die Anzeige ACCESS erloschen ist. • Die Funktion versucht, nach einem solchen SALVAGE OK? Missgeschick so viel aufgezeichnetes Material wie möglich zu retten, doch kann eine 100% Wiederherstellung nicht garantiert werden.
Seite 80: Grundlegende Aufnahmeverfahren
SALVAGE Grundlegende DISC CANNOT BE Aufnahmeverfahren RECORDED. FORMAT DISC OR CONTACT SERVICE TO RUN CLIP SALVAGE PROGRAM. (XXXX) PUSH ESCAPE SWITCH Dieser Abschnitt beschreibt die grundlegenden OR ROTARY ENCODER. Verfahren für Aufnahmen und Aufzeichnungen. Überprüfen Sie die den korrekten Betrieb des Code (XXXX) Modellname Camcorders, bevor Sie damit Aufnahmen 0002...
Seite 81: Grundlegende Aufnahmeverfahren: Von Der Einstellung Des Schwarz-/ Weißabgleichs Zum Aufnahmestopp
Aufnahme Vergewissern Sie sich, dass das Disc- Fach frei von Hindernissen, beispielsweise Kabeln, ist. Drücken Sie dann die Taste EJECT, um das Disc- Fach zu öffnen. Achten Sie beim Einlegen der Disc darauf, dass die Disc nicht schreibgeschützt ist (siehe Seite 76), und legen Sie die Disc ein und schließen Sie das Disc-Fach.
Seite 82: Wiedergabe Des Aufgezeichneten Clips
Einzelheiten, wie man den ASSIGN-Schaltern Wiederholen Sie die Schritte 5 und 6 Funktionen zuweisen kann, siehe Seite 232. nach Bedarf für die Aufnahmen. Bei jeder Wiederholung der Schritte 5 und 6, Während der Aufzeichnung leuchtet die werden nacheinander Clips auf der Disc Anzeige REC im Sucher.
Seite 83: Standbild Während Der Wiedergabe
Auch können Sie sich das Video während des Startposition für die Disc-Wiedergabe schnellen Vor- oder Rücklaufs ansehen. Dieses Gerät verwendet zwar Optical Discs, ist Zu Einzelheiten zu den Schaltern und jedoch mit den komfortablen Bandwiedergabe- Bedienelementen zur Auswahl der Funktionen eines Videorekorders ausgestattet. Zu Audioausgabesignale und der Audiopegeleinstellung diesen Funktionen gehört die siehe Seite 16 und Seite 24.
Seite 84: Löschen Sie Den Aufgezeichneten Clip
• Alterung der Aufzeichnungsschichten von Löschen Sie den aufgezeichneten Discs Clip Über einen Zeitraum von einigen Jahrzehnten können die Aufzeichnungsschichten von Discs Einzelheiten siehe „Löschen von Clips“ (Seite 135). altern und zu einer schlechteren Wiedergabe führen. • Verschlechterung der Leistung von Verwendung der Freeze-Mix- Laserdioden Funktion...
Seite 85: Verwendung Der Fokushilfsfunktion
Drücken Sie erneut die Taste, der Sie Rahmen des Scharfstellbereichs die Freeze-Mix-Funktion zugewiesen haben. Das Gerät verlässt den Freeze-Mix-Modus. Aufzeichnungsstart. Hinweis Falls Sie die Discs austauschen, bevor Sie mit der Aufzeichnung beginnen, achten Sie darauf, dass sich das Gerät nicht bewegt. Verwendung der Fokushilfsanzeige Fokushilfsfunktion...
Seite 86: Fortgeschrittene Funktionen Zur Aufnahme
Shot mark 2: Drücken Sie zweimal schnell Fortgeschrittene hintereinander die Taste RET. Funktionen zur „Shot Mark1“ oder „Shot Mark2“ erscheint für etwa eine Sekunde bei der Zeit- und Aufnahme Datumsanzeige in der Sucheranzeige. Sind die SHOT MARK 1- oder SHOT MARK 2- Aufzeichnungsfunktionen einem der Schalter Inhaltsmarkierungen ASSIGN 1/3/4/5 zugewiesen, können Sie auch...
Seite 87: Einstellung Der Skizze Bei Der Aufnahmezeit
Löschen einer Clip-Markierung Starten einer Aufnahme mit Während der Aufzeichnung oder Wiedergabe einigen Sekunden drücken Sie die Taste, der die Markierungsfunktion zugewiesen wurde. vorgespeicherter Bilddaten (Bild- Drücken Sie die Taste zweimal schnell Pufferfunktion) hintereinander. Die Markierung wird gelöscht, und es erscheint Der Camcorder hat einen großen internen ca.
Seite 88 Einstellung von Bild-Puffer-Modus/Bild-Puffer- Camcorder-Funktionen im Bild-Puffer-Modus Zeit Das Aufnahme-Verfahren in Bild-Puffer-Modus (Wahl eines Punktes auf dem Menübildschirm: ist prinzipiell das Gleiche wie bei normaler Drehen Sie am Regler MENU, bis die Aufnahme. Beachten Sie aber die folgenden Markierung b auf den gewünschten Punkt weist.) Unterschiede.
Seite 89: Zeitraffer-Video (Interval Rec-Funktion)
Bei Stromausfall während der Aufnahme im Bild- Im Auto Interval Rec-Modus und im Konsekutiv- Puffer-Modus Modus des Manual Interval Rec-Modus ist eine • Wenn der Schalter POWER während der Pre-Lighting-Funktion verfügbar. Diese Funktion Aufnahme im Bild-Puffer-Modus ausgeschaltet schaltet vor Beginn der Aufzeichnung wird, schaltet sich der Camcorder aus, nachdem automatisch das Licht ein.
Seite 90: Einstellungen Des Auto Interval Rec-Modus Und Aufnahme
Wählen Sie CACHE/INTVAL REC, Punkt Beschreibung und drehen Sie dann den Regler Menüfunktionen Die Einstellungen der Punkte MENU, bis „A.INT“ angezeigt wird. in Zusammenhang mit Interval Rec auf der Seite 005 REC FUNCTION REC FUNCTION im Menü SLOW & QUICK OPERATION können nicht FRAME RATE geändert werden.
Seite 91 Wenn gewünscht, wählen Sie PRE- Drücken Sie die Taste REC START LIGHTING und drehen den Regler oder die Taste VTR am Objektiv. MENU, um den Zeitpunkt für das Der Camcorder beginnt mit der Aufnahme im Auto Interval Rec-Modus. Wenn Sie die Einschalten des Lichts vor dem Funktion PRE-LIGHTING verwenden, Aufnahmestart zu wählen.
Seite 92: Einstellungen Des Manual Interval Rec-Modus Und Aufnahme
Die für die Aufnahme benötigte Zeit ist die Zeit, 005 REC FUNCTION die erforderlich ist, um das sich sehr langsam SLOW & QUICK bewegende Objekt zu erfassen, und der FRAME RATE Camcorder muss derart aufgestellt werden, dass CACHE/INTVAL REC: M.INT sich das Objekt während dieser Zeit permanent NUMBER OF FRAME : TRIGGER INTERVAL:...
Seite 93 Drehen und Aufzeichnung Ein anderer Einstellungswert als „M“: Konsekutiv-Modus (wiederholte Nachdem Sie die grundlegenden Aufzeichnung von Aufnahmen nach Verfahren für das Drehen und die einem Betriebsvorgang). Die Anzeige Aufzeichnung durchgeführt haben, TALLY (grüne Kontrollanzeige) im wobei Sie die Anleitungen in Sucher blinkt viermal pro Sekunde.
Seite 94: Slow & Quick Motion-Aufnahme
Aktivierung der Funktion Slow & Quick Motion-Aufnahme Bei einem Aufzeichnungsformat MPEG HD422, Vergewissern Sie sich, dass keine 50 Mbps, und einer Auflösung/Systemfrequenz Aufnahme läuft und das von 1080/23.98P, 1080/25P oder 1080/29.97P. Aufzeichnungsformat dieses Geräts auf kann eine von der Wiedergabebildfrequenz MPEG HD422, 50 Mbps, und die unterschiedliche Aufnahmebildfrequenz Auflösung/Systemfrequenz auf 1080/...
Seite 95: Disc-Wechsel Mit Aktivierter Funktion
Disc-Wechsel-Speicherfunktion nutzen. Diese blinken (einmal pro Sekunde), und die Disc Funktion ermöglicht nahtlose Aufzeichnungen wird ausgeworfen. über ausgedehnte Aufnahmeabschnitte, die zu Bei Erscheinen der Meldung „DISC lang sind, um auf eine Disc zu passen, indem die FULL!“ Aufnahmen im internen Speicher des Geräts Sie können weiter aufzeichnen, weil Video aufgezeichnet werden, während Sie die Disc und Audio weiterhin im internen Speicher...
Seite 96: Aufnahme Mit Der Clip Continuous Rec-Funktion
Stoppen der Funktion Aufnahme mit der Clip Continuous Ist die Funktion aktiviert, kann sie durch Rec-Funktion Vornahme einer der folgenden Maßnahmen gestoppt werden. (Es wird dann beim nächsten Normalerweise wird mit jedem Starten und Start einer Aufnahme ein neuer Clip erstellt.) Stoppen der Aufnahme ein Clip in Form einer •...
Seite 97: Automatische Zuordnung Anwenderdefinierter Clip-Titel
Drücken Sie die Taste RET in diesem Zustand. Die Meldung „DELETING LAST CLIP“ C0020.MXF erscheint, und der Löschvorgang des zuletzt C0002.MXF aufgenommenen Clips beginnt. C0001.MXF Wenn der Löschvorgang beendet ist, erscheint die Meldung „LAST CLIP WAS TITLE00020 DELETED“. TITLE00020 Hinweise TITLE00001 •...
Seite 98: Automatische Zuordnung Von Benutzerdefinierten Titeln Bei Der Aufzeichnung Von Clips
Automatische Zuordnung von Erstellung einer Liste von Titelpräfix- benutzerdefinierten Titeln bei der Strings Aufzeichnung von Clips Bereiten Sie die Daten vorab gemäß den folgenden Regeln vor. (Wahl eines Punktes auf dem Menübildschirm: Drehen Sie am Regler MENU, bis die Dateiname Markierung b auf den gewünschten Punkt weist.) Weisen Sie der Datei den Namen „TITLES.TXT“...
Seite 99 (TITLES.TXT) wird auf den internen Rufen Sie Seite CLIP TITLE des Menüs Speicher des Geräts übertragen. OPERATION auf. Wenn die Übertragung beendet ist, erscheint Einzelheiten zu Menüfunktionen siehe die Meldung „COMPLETE!“. „Basismenüfunktionen“ (Seite 214). Hinweis Wählen Sie „PREFIX“, und drücken Wenn keine Titelpräfixliste gefunden wird, Sie den Regler MENU.
Seite 100: Zuweisung Von Benutzerdefinierten Namen Für Clips Und Clip-Listen
Rufen Sie Seite CLIP TITLE des Menüs Der Titel des gewählten Clips erscheint oben links im Bildschirm. OPERATION auf. Weitere Informationen zur Skizzenanzeige siehe Einzelheiten zu Menüfunktionen siehe „Clip-Skizzenanzeige“ (Seite 115). „Basismenüfunktionen“ (Seite 214). Hinweise Wählen Sie „CLEAR NUMERIC“, und •...
Seite 101: Zuweisung Von Clip-Namen Auf Diesem Gerät
• Titel werden in diesem Gerät als (Wahl eines Punktes auf dem Menübildschirm: benutzerdefinierte Clip-Namen gehandhabt. Drehen Sie am Regler MENU, bis die Daher sind die verfügbaren Zeichen auf die von Markierung b auf den gewünschten Punkt weist.) der Titel-Funktion unterstützten Zeichen Stellen Sie TITLE auf der Seite CLIP beschränkt.
Seite 102: Überprüfung Der Clip-Namen
Prioritätsreihenfolge angezeigt. Planning Titel > benutzerdefinierter Clip-Name > standardmäßiger Clip-Name a) Das Verzeichnis General/Sony/Planning wird beim Daher ändert sich die Anzeige dieses Punkts, je Formatieren einer Disc automatisch erstellt. nachdem, ob ein Titel vorhanden ist oder nicht, wie folgt.
Seite 103: Erstellen Von Clip-Namen Durch Verwendung Von Planungsmetadaten
Beispiel für die Zeichenfolge eines Clipnamens Dabei werden die in der <?xml version= "1.0" encoding="UTF-8"?>3 Planungsmetadatendatei spezifizierten <PlanningMetadata xmlns="http:// Namen verwendet. Zu jedem Clipnamen xmlns.sony.net/pro/metadata/ werden ein Unterstrich (_) und eine planningmetadata" assignId=" fünfziffrige laufende Nummer (00001 bis P0001" creationDate=" 99999) hinzugefügt. 2008-01-20T17:00:00+09:00"...
Seite 104: Festlegen Von Benutzer-Disc-Ids Durch Die Verwendung Von Planungsmetadaten
Beispiel für die Angabe des Disc-Namens Seite 102 für weitere Informationen zum Laden von <?xml version="1.0" encoding="UTF-8"?>3 Dateien. <PlanningMetadata Zeichenfolgeformat des Namens der xmlns="http://xmlns.sony.net/pro/metadata/ Inhaltsmarkierung planningmetadata" assignId="H00123" Verwenden Sie einen Text-Editor, um Namen creationDate="2009-09-10T08:00:00-05:00" von Inhaltsmarkierungen in den durch lastUpdate="2009-09-10T13:43:52-05:00"...
Seite 105: Aufnahme Von Videosignalen Externer Geräte
<?xml version="1.0" encoding= "UTF-8"?>3 Sie können wählen zwischen der Aufzeichnung <PlanningMetadata xmlns="http:// von Daten, die mit der Kamera aufgenommen xmlns.sony.net/pro/metadata/planningmetadata wurden und der Aufzeichnung von Daten, die " assignId="H00123" creationDate= mithilfe des Menüs oder des Schalters ASSIGN 2 "2009-04-15T08:00:00Z" lastUpdate= eingespeist wurden.
Seite 106: Aufzeichnen Analoger Fbas-Signale
Rufen Sie die Seite SOURCE SEL im Rufen Sie die Seite SOURCE SEL im Menü OPERATION auf. Menü OPERATION auf. Wählen Sie REC VIDEO SOURCE, und drehen Sie den Regler MENU bis „EXT“ angezeigt wird. Wählen Sie EXT VIDEO SOURCE, und drehen Sie den Regler MENU bis „VBS“...
Seite 107: Aufzeichnung Mit Aktivierter Live Logging-Funktion
• Metadaten: \MSSONY\PRO\XDCAM\MEMDISC\ von der Disc gelesenen Zeitcode synchronisiert ist. PROAVID\Clip • Planungsmetadaten: \MSSONY\PRO\XDCAM\ Aufzeichnung mit aktivierter Live MEMDISC\PROAVID\General\Sony\Planning Logging-Funktion Hinweise Stellen Sie LIVE LOGGING auf der Seite REC • Die USB-Flash-Laufwerke sind mit dem Dateisystem FUNCTION des Menüs OPERATION auf eine FAT32 zu formatieren.
Seite 108: Aufzeichnung Von Proxy-Daten Unter Synchronisierung Zur Disc-Aufzeichnung
Wählen Sie MEMORY REC und 1) Nach dem Einschalten des Geräts dauert es etwas, bis das Speichersymbol erscheint. Ist jedoch ausreichend drehen Sie am Regler MENU, bis freier Platz auf dem USB-Flash-Laufwerk vorhanden ENABL erscheint. und die Aufzeichnung freigegeben, beginnt die Aufzeichnung der Proxy-Daten auf dem USB-Flash- 032 MEMORY REC Laufwerk, sobald die Aufzeichnung anfängt - dies...
Seite 109 • Die Meldung „MEM REC NG!“ erscheint, wenn der Wählen Sie „YES“, und drücken Sie Speicher des USB-Flash-Laufwerks während der den Regler MENU. Aufzeichnung (während die Anzeige ACCESS dieses Während des Kopierens erscheint die Geräts leuchtet) voll wird, und die Proxy-Daten des Meldung „MEMORY ACCESS **%“...
Seite 110: Abrufen Von Gps-Ortsinformationen
Abbrechen des Kopierens auf das USB- Formatieren eines USB-Flash-Laufwerks Flash-Laufwerk Formatieren Sie das USB-Flash-Laufwerk folgendermaßen mit dem Dateisystem FAT32. Wählen Sie ABORT COPY auf der Wählen Sie FORMAT MEMORY auf Seite MEMORY REC im Menü der Seite MEMORY REC im Menü OPERATION, und drücken Sie den OPERATION, und drücken Sie den Regler MENU.
Seite 111: Überprüfen Der Gps-Position
Status der Anzeige GPS- Überprüfen der GPS-Position Positionsbestimmung Empfangsstatus Beim Aufzeichnen oder Wiedergeben von Positionsbestimmung Ein GPS-Signal kann Videomaterial mit GPS-Daten können Sie auf nicht verfügbar nicht empfangen dem Bildschirm GPS INFORMATION im werden, was das Sucher die Position überprüfen. Abrufen der Ortsinformationen Anzeigen des Bildschirms GPS INFORMATION im...
Seite 112: Probleme Bei Der Verwendung Von Gps
wird angezeigt, wenn die Positionsbestimmung wieder gegeben ist. Solange die Positionsbestimmung gegeben ist, stimmt die angezeigte Zeit immer mit dem aktuellen Datum und der aktuellen Uhrzeit überein. Während der Wiedergabe wird die berechnete Zeit nicht angezeigt. c) Das aktuelle Datum und die aktuelle Uhrzeit geben die von einem oder mehr GPS-Satelliten abgerufene Zeit an.
Seite 113: Kapitel 5 : Funktionen In Benutzeroberflächen
Funktionen in Benutzeroberflächen Kapitel Überblick Sie können Szenen suchen, die gesuchten Szenen (Die Clip-Namen und -Titel können auf den abspielen und Szenen auf den Benutzerbildschirmen in europäischen Sprachen, Benutzerbildschirmen (GUI) auswählen (eine auf Japanisch, Koreanisch, Vereinfachtem Clip-Liste anlegen). Die Benutzerbildschirme Chinesisch und Traditionellen Chinesisch bilden Ihren Zugriffspunkt zu Discs und auf Discs angezeigt werden.)
Seite 114 Clip-Wiedergabeanzeige Clip-Skizzenanzeige Clip:C0006 006/040 TC 00:23:00:25 TC 00:23:40:07 TC 00:24:45:11 TC 00:25:06:14 TC 00:25:49:23 TC 00:26:22:10 TC 00:27:19:04 TC 00:27:51:09 TC 00:28:06:09 TC 00:28:22:02 TC 00:23:34:18 TC 00:23:54:22 30 NOV 2005 13:38 0:00:10:23 DATE&TIME Leuchtet THUMBNAIL THUMBNAIL Leuchtet nicht ESSENCE ESSENCE MARK MARK...
Seite 115: Informationen Und Steuerelemente In Skizzenanzeigen
Informationen und Steuerelemente in Skizzenanzeigen Die Anzeige von Clip- oder Cliplistennamen Sie können festlegen, dass Titel statt Namen in den Clipnamenbereichen der Skizzenanzeige erscheinen sollen. Sie können auch die Anzeigesprache ändern. Um festzulegen (siehe Seite 100), dass Titel, falls vorhanden, mit höherer Priorität als Namen a Clip-Name angezeigt werden sollen, wählen Sie unter Zeigt den Namen oder einen Titel des gewählten...
Seite 116: Indexbild
f Erstellungsdatum und –uhrzeit des d Clip-Markierungssymbol Clips Zeigt das entsprechende Symbol an, wenn der Clip mit einer Clip-Markierung (OK/NG/KP Zeigt Erstellungsdatum und –uhrzeit des (KEEP)) versehen wurde (siehe Seite 133). ausgewählten Clips an. e Clip- und Bildinformationen g Dauer Ruft die Clip- oder Einzelbildinformationen auf, Zeigt die Länge (Aufnahmezeit) des die unter dem Punkt Clip Information im...
Seite 117 d Scrollbar gewählte Clip unterteilt wurde, um die erweiterten Skizzen anzuzeigen. Siehe die Beschreibung unter „Clip-Skizzenanzeige“ (Seite 115). c Skizzen-Nummer/Gesamtskizzenzahl e Erstellungsdatum und –uhrzeit des Zeigt die Gesamtanzahl der erweiterten Skizzen an, und die Nummer der ausgewählten Skizze. Clips Zeigt Datum und Uhrzeit der Erstellung der Clip- d Scrollbar Liste bzw.
Seite 118: Anzeige Von Menüs
b Clip-Nummer/Gesamtclipzahl a Name der Inhaltsmarkierung Zeigt die Gesamtclipzahl auf der Disc und die Zeigt den Namen der Inhaltsmarkierung an (hier Nummer des Clips an, der die angezeigten Shot Mark1). Wenn der Name der Shot Mark Kapitel enthält. vom Benutzer festgelegt wurde, wird er auf der Wenn der Name der Inhaltsmarkierung ein Anzeige in Anführungszeichen ("...
Seite 119 2 Taste RESET/RETURN 1 Taste MENU DISP SEL HOLD RESET DISPLAY BRIGHT LEVEL EXPAND CHAPTER RETURN COUNTER RC U-BIT THUMBNAIL MENU CH-3 F-RUN ESSENCE AUTO MARK R-RUN MANUAL AUDIO SELECT S.SEL CH-1 CH-2 SUB CLIP PRESET AUDIO IN CH-4 FRONT REGEN REAR SHIFT...
Seite 120 Disc Menu Im Disc Menu kann man Folgendes machen. (Die unterstrichenen Werte in der Spalte Funktion/ Einstellung sind die werkseitigen Einstellungen.) Punkt Funktion/Einstellung Load Clip List Clip-Listen in den Speicher des Geräts laden. Save Clip List Speichern einer Clip-Liste unter dem aktuellen Namen auf der Disc, wobei alte Inhalte überschrieben werden.
Seite 121 Punkt Funktion/Einstellung Settings Unterpunkt SET Key on Thumbnail Wählt das Verhalten des Geräts, wenn eine Skizze ausgewählt und die Taste SET/S.SEL oder der Regler MENU gedrückt wird. Cue up & Still: Ruft die gewählte Skizze auf. Cue up & Play: Ruft die gewählte Skizze auf und spielt sie ab.
Seite 122: Gui-Anzeige-Funktionen
Aufrufen des Disc Menu GUI-Anzeige-Funktionen Drücken Sie zum Aufrufen des Disc Menu auf einem der folgenden Bildschirme bei gedrückter Taste SHIFT die Taste SUB CLIP/DISC MENU. • Clip-Skizzenanzeige • Cliplisten-Skizzenanzeige • Clip-Wiedergabeanzeige Regler MENU • Cliplisten-Wiedergabeanzeige Drücken Sie die Taste RESET/RETURN zur Rückkehr zum originalen Bildschirm.
Seite 123: Skizzen-Funktionen
Rückkehr zur vorhergehenden Seite Skizzen-Funktionen Drücken Sie die Taste RESET/RETURN. Wechseln von einer Menüebene zur direkt darunter oder darüber liegenden Menüebene. Sie können die Skizzenanzeigen verwenden, um Wenn neben einem Menüpunkt ein B oder b- Clip-Informationen anzuzeigen und um Clips zu Zeichen angezeigt wird, gelangen Sie über die finden, zu sperren und zu löschen.
Seite 124: Suche Mit Hilfe Von Skizzen
Suche mit Hilfe von Skizzen Expand 007/235 Mit Hilfe der Skizzen, die auf den verschiedenen DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 Skizzenanzeigen erscheinen, können Sie Clips Skip Scroll und Sub-Clips einfach aufrufen und abspielen. DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 007/235...
Seite 125: Suche Von Szenen Mit Der Kapitelfunktion
Drücken Sie die Taste DISP SEL/ Drücken Sie die Taste HOLD/ EXPAND. CHAPTER. Der gewählte Clip wird in 12 Teile unterteilt Es erscheint die Skizzenanzeige (siehe und eine Liste wird in der erweiterten Seite 117) mit den Skizzen der Einzelbilder, Skizzenanzeige gezeigt (siehe Seite 117) in wo Kapitel aufgezeichnet wurden.
Seite 126: Suche Von Szenen Mit Inhaltsmarkierungen
Wählen Sie Move Essence Mark. Der Bildschirm Move Essence Mark Select Essence Mark Shot Mark1 erscheint. Shot Mark2 Rec Start Others Wenn Planungsmetadaten mit benutzerdefinierter Inhaltsmarkierung geladen wurden Sie können benutzerdefinierte In diesem Bildschirm können Sie Inhaltsmarkierungen auswählen (siehe Wiedergabe und Suchen durchführen. Seite 147).
Seite 127: Wiedergabe Der Gefundenen Szene
Auf der Clip-Wiedergabeanzeige wird mit den Drücken Sie die Taste PLAY/PAUSE. Tasten PREV und NEXT zum vorherigen oder nachfolgenden Aufzeichnungsstartpunkt gesprungen. Wiedergabe der gefundenen Szene Wenn Sie den Clip mit einer der im vorherigen Abschnitt „Suche mit Hilfe von Skizzen“ Wahl von Clips nach Typen (Seite 124) dargestellten Methoden gefunden (Clipfilterfunktion)
Seite 128: Bearbeitungsarten Der Filterergebnisse
Rufen Sie das Thumbnail Menu in der Filter-Skizzenanzeige auf. Wählen Sie „Copy to Clip List“ und drücken Sie dann die Taste SET/S.SEL oder den Regler MENU. Es erscheint eine Cliplisten-Skizzenanzeige, die die gefilterten Clips anzeigt, die in der Clip-Liste registriert wurden. Wählen Sie die Clipfilterbedingung.
Seite 129: Wahl Der Anzuzeigenden Skizzen-Informationen
Clipfilterbedingungen als Title2 -Titel anzeigen Änderung der Clip-Indexbilder Sie können die Clipfilterbedingungen für Cliplisten, die mit dem Befehl „Copy to Clip Die Clip-Skizzenanzeige zeigt Skizzen als List“ erstellt wurden, als Title2 -Titel anzeigen. Indexbilder für Clips an. Das Indexbild ist Wenn Settings >Display Title im Disc Menu auf normalerweise das erste Bild des Clips, aber Sie "On: Title2 {title2}"...
Seite 130: Auswahl Von Indexbildern Über Die Erweiterungs- Und Kapitel-Funktion
Wählen Sie Clip Properties. Auswahl von Indexbildern über die Der Bildschirm der Clip Properties erscheint. Erweiterungs- und Kapitel-Funktion Nachdem Sie das Bild mit der Erweiterungs- (siehe Seite 124) oder der Kapitelfunktion (siehe Seite 125) gefunden haben, können Sie es als Indexbild des Clips einstellen.
Seite 131: Bearbeiten Von Clip-Informationen
Zeichen eintragen Bearbeiten von Clip-Informationen Drehen Sie den Regler MENU oder Mit einer Software-Tastatur können Sie den verwenden Sie die Pfeiltasten, um eine Taste Namen , Titel 1 und Titel 2 eines Clips zu wählen, dann drücken Sie die Taste SET/ bearbeiten.
Seite 132 Ändern der Anzeigesprache (-schrift) der hervorgehoben und ein Mauszeiger erscheint, Clip-Namen, Cliplistennamen und Clip- wenn eine USB-Maus erkannt und freigegeben Titel title2: Wählen Sie im Disc Menu unter wurde. dem Punkt Settings >Select Font eine der folgenden Sprachen (Schriften). • European Alphabet: Die Tastatursprache kann im Disc Menu unter dem Punkt Settings >USB Keyboard Language gewählt werden (siehe den folgenden...
Seite 133: Clip-Markierungen Einstellen
Taste Funktion Clip-Markierungen einstellen Mauszeiger befindet sich in einem Bearbeitungsfenster und bewegt die Während der Aufzeichnung oder der Wiedergabe Hervorhebung auf „Cancel“. können Sie drei Arten von Clip-Markierungen Bewegt die Hervorhebung zwischen einstellen (OK/NG/KP (KEEP)). Das Festlegen „OK“ und „Cancel“ hin und her. dieser Markierungen in jedem Clip, den Sie aufzeichnen, vereinfacht es Cuttern und anderen Funktionen der USB-Maus...
Seite 134: Sperren Von Clips
• Löschen Aufhebung der Sperre eines bestimmten • Umbenennen durch FTP Clips • Änderung des Indexbilds • Hinzufügen oder Löschen von Shot Marks Weitere Informationen zu Funktionen der • Einstellen und Löschen von Clip-Markierungen Skizzenanzeige siehe Seite 122. Hinweise Wählen Sie in der Clip-Skizzenanzeige •...
Seite 135: Löschen Von Clips
Wählen Sie OK und drücken Sie dann Löschen von Clips die Taste SET/S.SEL oder den Regler MENU. Sie können ausgewählte Clips löschen, während Der Clip wird gelöscht und Sie kehren Sie ihren Inhalt überprüfen. zurück zur Skizzenanzeige. Hinweise Sie können in Schritt 1 auch eine Shortcut- •...
Seite 136: Szenenauswahl (Bearbeitung Einer Clip-Liste)
Sie können auch Ihren Clips Titel beifügen und die Szenenauswahl Titel statt der Clip-Nummern zur Clipverwaltung nutzen. Weitere Einzelheiten siehe „Automatische (Bearbeitung einer Clip- Zuordnung anwenderdefinierter Clip-Titel“ (Seite 97). Liste) Clip-Listen Mit der Szenenauswahlfunktion kann man Clips Was bedeutet Szenenauswahl? aus den auf der Disc gespeicherten Clips auswählen und eine als „Clip-List“...
Seite 137: Wiedergabe Von Clip-Listen
dar. Bei der Wiedergabe einer Clip-Liste wird Sub-Clips hinzufügen: Verwenden Sie ebenfalls die aktuelle Clip-Liste verwendet. den Befehl Add Sub Clips, um die Nach der Erstellung und Bearbeitung einer Clip- gewünschten Clips einer Clip-Liste Liste muss diese auf einer Disc gespeichert hinzuzufügen.
Seite 138: Hinzufügung Von Sub-Clips
Hinweis Add Sub Clip 017/035 Clip-Listen können auch dann erstellt und bearbeitet werden, wenn der Schreibschutzschalter der Disc TC 00:30:25:11 TC 00:30:40:13 TC 01:01:28:25 TC 00:09:43:14 Aufzeichnungen verhindert. Wenn Sie allerdings eine Clip-Liste speichern möchten, deaktivieren Sie den TC 00:24:24:29 TC 00:24:34:27 TC 00:24:46:22 TC 00:24:56:24...
Seite 139: Neuanordnung Von Sub-Clips
Hinzufügung von Sub-Clips aus der Cliplisten- Drücken Sie die Taste SET/S.SEL oder Skizzenanzeige den Regler MENU. Die Sub-Clips werden an der Stelle Weitere Informationen zu Funktionen der eingefügt, an der sich der I-Balken befindet, Skizzenanzeige siehe Seite 122. und es wird zur Cliplisten-Skizzenanzeige Rufen Sie das Thumbnail Menu auf.
Seite 140: Einstellung Des In- Und Out-Punkts Der Sub-Clips (Trimmen)
Drücken Sie die Taste SET/S.SEL oder Wenn Sie den Punkt gefunden haben, den Regler MENU. an dem Sie den Endpunkt setzten Die Sub-Clips werden an die Stelle des I- wollen, wählen Sie „OUT“ und drücken Balkens geschoben. Sie dann die Taste SET/S.SEL oder den Regler MENU.
Seite 141: Wiedergabe Der Clip-Liste
Wählen Sie OK und drücken Sie dann Änderung des Start-Zeitcodes von Clip- die Taste SET/S.SEL oder den Regler Listen MENU. Beim Cliplisten-Zeitcode handelt es sich um Wiederholen Sie die Schritte 1 und 4 einen vom Zeitcode der Originalclips nach Bedarf. unabhängigen kontinuierlichen Zeitcode.
Seite 142: Speichern Von Clip-Listen
Der in den Schritten 3 und 4 eingestellte Sortieren von Clip-Listen Zeitcode wird als Voreinstellung Wählen Sie im Disc Menu einen der gespeichert. folgenden Befehle über die Wahl von Settings > Sort Clip List By... Aufruf des voreingestellten Zeitcodes Name(A-Z): Nach Clip-Listennamen in Wählen Sie im Thumbnail Menu Recall aufsteigender Reihenfolge sortieren.
Seite 143: Verwaltung Von Clip-Listen
Wählen Sie Clear Clip List und Verwaltung von Clip-Listen drücken Sie dann die Taste SET/S.SEL oder den Regler MENU. Laden von Clip-Listen Es erscheint eine Meldung, die Sie zur Bestätigung des Lösch-Befehls auffordert. Eine Clip-Liste auf der Disc wird folgendermaßen als aktuelle Clip-Liste in den Wählen Sie OK und drücken Sie dann internen Gerätespeicher geladen.
Seite 144: Disc-Funktionen
Sortieren von Clip-Listen Disc-Funktionen Weitere Informationen zu Funktionen der Skizzenanzeige siehe Seite 122. Rufen Sie in der Cliplisten- Skizzenanzeige das Disc Menu auf. Überprüfung der Disc- Wählen Sie Settings und drücken Sie dann die Taste SET/S.SEL oder den Eigenschaften Regler MENU. Weitere Informationen zu Funktionen der GUI- Wählen Sie Sort Clip List by..., und Anzeige siehe Seite 122.
Seite 145: Bearbeiten Von Disc-Informationen
Bearbeiten von Disc-Informationen Disc Menu Sie können die Benutzer-Disc-ID, den Titel 1 Load Planning Metadata/ Professional Disc PM_001_sample 04 AUG 10:39 und Titel 2 mit einer Software-Tastatur PM_002_sample 04 AUG 10:39 bearbeiten. PM_003_sample 04 AUG 10:39 PM_004_sample 04 AUG 10:39 1) Nur ASCII-Zeichen können den Titel 1 verwendet werden.
Seite 146: Planungsmetadaten Sortieren
Zum Sichtbarmachen versteckter Teile Planungsmetadaten sortieren der Zeichenfolge Sie können Planungsmetadaten auf die gleiche Wenn bei einem Punkt ein B oder b-Zeichen Weise wie im Abschnitt „Sortieren von Clip- angezeigt wird, können Sie die Anzeige Listen“ (Seite 144) sortieren. Bei Schritt 3 durch Drücken der linken oder rechten wählen Sie jedoch „Sort Planning Metadata Pfeiltaste um jeweils ein Zeichen...
Seite 147: Planungsmetadaten Löschen
Drücken Sie die Taste SET/S.SEL oder Wählen Sie einen der folgenden Punkte, den Regler MENU. und drücken Sie dann die Taste SET/ „OK“ wird ausgewählt. S.SEL oder den Regler MENU. ASCII Clip Name: Titel im ASCII-Format Drücken Sie die Taste SET/S.SEL oder anzeigen (siehe Seite 103).
Seite 148: Formatieren Von Discs
Drücken Sie ,, und drehen Sie die Deaktivieren des Format Disc-Befehls Taste SET/S.SEL oder den Regler Um eine versehentliche Formatierung der Disc zu MENU. verhindern, die den Verlust der aufgezeichneten Der Bildschirm mit den benutzerdefinierten Daten zur Folge hätte, können Sie den Format Inhaltsmarkierungen erscheint.
Seite 149: Anzeige Der Xdcam-Webseiten Des Geräts
Ihr Passwort ein, und drücken Sie die Enter-Taste. Benutzername und Passwort lauten werkseitig wie folgt. • Benutzername: admin • Passwort: Modellname („pdw-850“) Sobald der Benutzername und das Passwort überprüft wurden, erscheint eine XDCAM- Webseite. Anzeige der Disc- und Clip- Anzeige der Clip-Skizzen...
Seite 150: Verwenden Eines Webbrowser Zum Laden Von Planungsmetadaten
Die eingestellten Daten werden zu dem auf Ihrem Computer eingestellten Speicherort heruntergeladen. Verwenden eines Webbrowser zum Laden von Planungsmetadaten Legen Sie eine Disc ins Gerät ein, und setzen Sie das Gerät auf folgenden Status. • Aufzeichnungs-, Wiedergabe-, Such- und andere Disc-Funktionen: Gestoppt •...
Seite 151 Der Pfad der gewählten Datei erscheint in dem Feld „File to send“. Klicken Sie auf „Execute“. Die Planungsmetadaten werden in den Speicher des Geräts geladen und im Verzeichnis /General/Sony/Planning auf der Disc gespeichert. Nach abgeschlossener Übertragung erscheint „OK“ im Feld „Status“.
Seite 152: Überspielen Von Clips (Ftp-Client-Funktion)
Überspielen von Clips (FTP-Client-Funktion) Sie können über ein Netzwerk Clips (MXF- Transfer- Transfer-Ziel Funktion Dateien) zwischen diesem Gerät und externen Richtung Geräten übertragen. Dieses Gerät verfügt über Upload Ein oder mehrere Clips laden eine FTP-Client-Funktion, mit der man eine Mehrere Clips mit Clip- Verbindung zu einem beliebigen XDCAM-Gerät Liste oder Computer mit FTP-Serverfunktion aufbauen...
Seite 153: Vorbereitungen Für Clip-Transfers
Wählen Sie in der Clip-Skizzenanzeige Vorbereitungen für Clip-Transfers den Clip, den Sie hochladen möchten (es können mehrere Clips gewählt werden). Überprüfen Sie die folgenden Punkte. Beginnen Sie zum Hochladen aller Clips und • Dieses Gerät und das Zielgerät des Transfers Clip-Listen auf der Disc mit Schritt 2.
Seite 154 Verbindung zu dem gewählten Remote Host Hinweis aufbauen, werden die Netzwerkeinstellungen Die Taste Erneuter Anschluss wird nicht aktiviert, in Remote Host 4 gespeichert. Bei der wenn der letzte Vorgang keine Verbindung zu nächsten Wahl von Remote Host 4(UPnP)“ einem Remote Host herstellen konnte. wird der hier gewählte Remote Host Wählen Sie ,, und drücken Sie dann ausgewählt.
Seite 155 Punkt Einstellung Password Passwort für die FTP- Anmeldung. (Falls der Remote Host ein XDCAM-Gerät ist, ist der Standardwert der Modellname, z. B. „pdw- 850“.) a) Ist ein XDCAM-Gerät als Gerätetyp (Device Type) gewählt, werden der Benutzername und Punkt Einstellung das Passwort automatisch auf die werkseitige Host Name Host-Name oder IP-Adresse.
Seite 156 Überprüfen der Verbindung auf der Punkt Beschreibung Remote Host Seite DNS Name Wenn der Host anstelle einer Falls der Remote Host ein XDCAM-Gerät Resolving IP-Adresse über einen Host- ist, überprüfen Sie, ob „NETWORK!” auf Namen festgelegt wurde, bittet der Anzeige oder sonstigen Statusanzeigen das Gerät für die IP-Adresse erscheint.
Seite 157: Hochladen Eines Teils Eines Clips
• Stellen Sie den Punkt ETHERNET/USB Wählen Sie das Transferintervall. auf der Seite POWER SAVE im Menü Wahl mehrerer Skizzen OPERATION auf DSABL. Drehen Sie bei gedrückter Taste SHIFT den Regler MENU oder drücken Sie die Taste B/ Hinweis IN oder b/OUT. Sollen mehrere Dateien übertragen werden, wird beim ersten Transferfehler der gesamte Transferjob Die Länge des Transferintervalls erscheint...
Seite 158: Kopieren Von Clips Direkt Zwischen Xdcam-Geräten
Dieses Gerät Netzwerkkabel (nicht mitgeliefert) Hinweise • Falls der Remote Host ein Computer ist, erscheinen nur die MXF-Dateien aus dem genannten Verzeichnis. • Wenn 301 Clips oder mehr auf einem Remote Host gespeichert werden, wird der Nenner, der PDW-HD1500 oben rechts die Gesamtclipanzahl angibt zu „- - - Konfigurieren Sie die beiden Geräte wie “...
Seite 159 IP-Adresse dieses Geräts Wenn die Übertragung des Clips abgeschlossen ist, erscheint die Anzeige Punkt Einstellung Uploading Result Report. Seite NETWORK 169.254.XXX. Drücken Sie die Taste SET/S.SEL oder den SETTING des ADDRESS Regler MENU, um zur Clip-Skizzenanzeige Menüs (X: beliebige zurückzukehren. MAINTENANCE Zahl) Überprüfen Sie den kopierten Clip in...
Seite 160: Shortcut-Liste
Shortcut-Liste Sie können viele Funktionen von der Tastatur aus andere gedrückt wird, beispielsweise „SHIFT + steuern, ohne ein Menü aufzurufen (Shortcut- RESET/RETURN“. Funktionen). Hinweis Shortcuts sind für folgende Funktionen Der gleiche Shortcut kann unterschiedliche Funktionen verfügbar. Das Plus-Zeichen (+) gibt an, dass eine aufrufen, je nachdem von welchem Bildschirm aus er Taste gedrückt gehalten wird, während eine ausgeführt wird.
Seite 161: Kapitel 6 : Menüanzeigen Und Detaileinstellungen
Menüanzeigen und Detaileinstellungen Kapitel [B] Menü OPERATION Menüstruktur OPERATION OUTPUT 1 OUTPUT 2 SUPERIMPOSE REC FUNCTION ASSIGNABLE SW POWER SAVE Die folgende Karte zeigt die Menüstruktur in VF DISP 1 diesem Camcorder. VF DISP 2 VF DISP 3 VF DISP 4 TOP MENU ' ! ' LED ' ! ' LED STD...
Seite 162: Menü Top Und Hauptmenüs
[C] Menü PAINT [E] Menü FILE FILE USER FILE PAINT SW STATUS USER FILE 2 WHITE ALL FILE BLACK/FLARE SCENE FILE GAMMA REFERENCE BLACK GAMMA USER GAMMA KNEE 1 LENS FILE 1 KNEE 2 LENS FILE 2 DETAIL 1 LENS FILE 3 DETAIL 2 USB MEMORY SD DETAIL...
Seite 163 Menü USER Menü FILE Diesem Menü können Sie nach Belieben Seiten Dieses Menü dient zum Speichern der geänderten aus den Menüs OPERATION, PAINT, Daten im Camcorder oder auf einem USB-Flash- MAINTENANCE, FILE und DIAGNOSIS Laufwerk. Die folgenden Dateien können hinzufügen. Wenn Sie häufig verwendete Seiten gespeichert werden.
Seite 164 Referenzdateien Referenzdateien speichern die eingestellten Referenzdaten beim Ausführen von STANDARD auf der Seite SCENE FILE des Menüs PAINT. Sie können eine Referenzdatei im internen Speicher des Geräts und eine auf dem USB-Flash-Laufwerk speichern. Objektivdatei In der Objektivdatei werden die Einstellungsdaten gespeichert, mit denen die Eigenschaften von Objektiven kompensiert werden, zum Beispiel Streulicht, weiße Schattierung und automatische...
Seite 165: Liste Menü
Liste Menü Tipps • Die in fetter Schrift angezeigten Ziffern zeigen die Seiten an, die in der Fabrik im Menü USER registriert wurden. • Bei den in fetter Schrift angezeigten Einstellungen handelt es sich um die standardmäßigen Werkseinstellungen. • Der Ausgangswert von Punkten in einem Einstellbereich von –99 bis 99 ist 0. •...
Seite 166 Seite Punkt Einstellungen Beschreibung OUTPUT 2 DOWN CON MODE CROP/SQEZE Stellt den Konvertierungsmodus (Erscheint nicht, wenn für eine abwärts gewandelte der Punkt FORMAT auf Ausgabe ein. der Seite SYSTEM LINE auf 1080 steht und der Punkt SYSTEM FREQUENCY auf 23.9P steht.) WIDE ID THROU/AUTO Gibt an, ob...
Seite 167 Seite Punkt Einstellungen Beschreibung LCD COLOR (–99 bis 99) Einstellung der LCD-Farbe. LCD MARKER & OFF/ON Ein- bzw. Ausschalten von ZEBRA Markierungsanzeige und Streifenmuster auf dem LCD- Monitor. SLOW & QUICK OFF/ON Einzelheiten siehe „Slow & Quick FUNCTION Motion-Aufnahme“ (Seite 94). FRAME RATE 1080/23.98P: 1 bis 48 1080/25P: 1 bis 50...
Seite 168 Seite Punkt Einstellungen Beschreibung LIVE LOGGING OFF/LIVE/VIEW Einzelheiten siehe „Verwenden der Live Logging-Funktion“ (Seite 106). ASSIGNABLE ASSIGN SW <1> Einzelheiten siehe „Zuweisung von Funktionen zu den Schaltern ASSIGN SW <2> ASSIGN“ (Seite 232). ASSIGN SW <3> ASSIGN SW <4> ASSIGN SW <5> ASSIGN SW <RET>...
Seite 169 Seite Punkt Einstellungen Beschreibung VF DISP 4 DISP GPS OFF/ON Einzelheiten siehe „Wahl der anzuzeigenden Punkte“ WIRELESS STATUS OFF/ON (Seite 223). EXT MEDIA REMAIN OFF/ON SENDING CLIPINFO OFF/ON NW CLIENT MODE OFF/ON STREAMING STATUS OFF/ON ‘!’ LED GAIN <!> OFF/ON SHUTTER <!>...
Seite 170 Seite Punkt Einstellungen Beschreibung MARKER 2 USER BOX OFF/ON Einzelheiten siehe „Einstellung der Markierungsanzeige“ USER BOX WIDTH 3 bis 240 bis 479 (Seite 226). USER BOX HEIGHT 3 bis 135 bis 269 USER BOX H POS –240 bis 0 bis 239 USER BOX V POS –135 bis 0 bis 134 CENTER H POS...
Seite 171 Seite Punkt Einstellungen Beschreibung Einzelheiten siehe „Einstellung VF DETAIL VF DETAIL OFF/ON des Suchers“ (Seite 227). VF DETAIL LEVEL (–99 bis 99) CRISP (–99 bis 99) FREQUENCY 9M/14M/18M FAT MODE OFF/ON FLICKER OFF/ON COLOR DETAIL OFF/ON COLOR SEL BLUE/RED/YELL PEAK COLOR OFF/ON CHROMA LEVEL 0%/25%/50%/100%...
Seite 172 Seite Punkt Einstellungen Beschreibung WHITE WHITE SWITCH <B> MEM/ATW Gibt den Betriebsmodus an, wenn SETTING der Schalter WHITE BAL auf die B-Seite eingestellt wurde. MEM: Abkürzung für Auto White Balance ATW: Abkürzung für Auto Tracing White Balance SHOCKLESS WHITE OFF/1/2/3 Bestimmt die Übergangszeit, wenn der Schalter WHITE BAL auf eine neue Einstellung gestellt...
Seite 173 Seite Punkt Einstellungen Beschreibung SHT ENABLE SHUTTER ECS OFF/ON Die Punkte, die eingestellt werden können, sind unterschiedlich. SHUTTER SLS OFF/ON Dies ist abhängig von der SHUTTER 1/32 OFF/ON Einstellung des Punktes SYSTEM SHUTTER 1/33 OFF/ON FREQUENCY auf der Seite SHUTTER 1/40 OFF/ON FORMAT.
Seite 174 Seite Punkt Einstellungen Beschreibung SOURCE SEL FRONT MIC SELECT MONO/STREO Wahl des Eingangsmodus für das (Bei Anschluss eines Frontmikrofon. Stereomikrofons) REC VIDEO SOURCE CAM/EXT Einzelheiten siehe „Aufnahme von Videosignalen externer EXT VIDEO SOURCE VBS/SDSDI/HDSDI Geräte“ (Seite 105). WIDE MODE(EXT) AUTO/16/9 Ist das Eingabesignal SD, wählen Sie die Methode, die festlegt, ob das Signal als Breitbildsignal...
Seite 175 Seite Punkt Einstellungen Beschreibung CLIP TITLE TITLE DSABL/ENABL Einzelheiten siehe „Automatische Zuordnung anwenderdefinierter SELECT PREFIX EXEC Clip-Titel“ (Seite 97). (Wenn der Punkt TITLE auf „ENABL“ gestellt wurde) CLEAR NUMERIC EXEC (Wenn der Punkt TITLE auf „ENABL“ gestellt wurde) LOAD PREFIX DATA EXEC (Wenn der Punkt TITLE auf „ENABL“...
Seite 176: Menü Paint
Menü PAINT Seite Punkt Einstellungen Beschreibung SW STATUS GAMMA OFF/ON Ein- oder Ausschalten der Gammakorrektur. BLACK GAMMA OFF/ON Ein- oder Ausschalten der Schwarzgammakorrektur. MATRIX OFF/ON Schaltet die Linearmatrixkorrektur und die benutzerdefinierte Matrixkorrektur ein oder aus. KNEE OFF/ON Ein- oder Ausschalten der Kantenkorrekturfunktion.
Seite 177 Seite Punkt Einstellungen Beschreibung BLACK/ MASTER BLACK (–99 bis 99) Regelt den Hauptschwarzpegel. FLARE R BLACK (–99 bis 99) Regelt den Schwarzpegel der R- Signale. B BLACK (–99 bis 99) Regelt den Schwarzpegel der B- Signale. MASTER FLARE (–99 bis 99) Regelt den Hauptstreulichtpegel.
Seite 178 Seite Punkt Einstellungen Beschreibung GAMMA GAMMA OFF/ON Ein- oder Ausschalten der Gammakorrekturfunktion. STEP GAMMA 0,35 bis 0,45 bis 0,90 Schrittweise Einstellung der Gammakorrekturkurve. MASTER GAMMA (–99 bis 99) Einstellung der Hauptkurve zur Gammakorrektur. R GAMMA (–99 bis 99) Einstellung der R- Gammakorrekturkurve.
Seite 179 Seite Punkt Einstellungen Beschreibung KNEE 1 KNEE OFF/ON Ein- oder Ausschalten der Kantenkorrekturfunktion. KNEE POINT (M) 50.0% bis 95.0% bis Einstellung des Kniepunktpegels. 109.0% KNEE SLOPE (M) (–99 bis 99) Einstellung des Kniesteigungspegels. KNEE SATURATION OFF/ON Schaltet die Kniesättigungsfunktion ein oder aus.
Seite 180 Seite Punkt Einstellungen Beschreibung DETAIL 2 KNEE APERTURE OFF/ON Schaltet die Knieöffnungsfunktion ein oder aus. KNEE APT LVL (–99 bis 99) Einstellung des Knieöffnungspegels. DETAIL LIMIT (–99 bis 99) Stellt sowohl die Schwarz- als auch die Weiß-Detailbegrenzer ein. DTL WHT LMT (–99 bis 99) Stellt den Weiß-Detailbegrenzer ein.
Seite 181 Seite Punkt Einstellungen Beschreibung SKIN DETAIL SKIN DETAIL ALL OFF/ON Schaltet die Farbdetailfunktion für jeden der Kanäle 1,2 und 3 ein oder aus. SKIN DETECT Sprung zur Führt die Farbdetailfunktion aus. Farberkennungsseite. SKIN AREA IND OFF/ON Ein- und Ausschalten der Funktion zum Einblenden eines Streifenmusters an Stellen, an denen Farben erkannt worden...
Seite 182 Seite Punkt Einstellungen Beschreibung MTX LINEAR MATRIX OFF/ON Schaltet die Linearmatrixkorrektur und die benutzerdefinierte Matrixkorrektur ein oder aus. MATRIX(USER) OFF/ON Schaltet die benutzerdefinierte Matrixkorrekturfunktion ein oder aus. MATRIX(PRESET) OFF/ON Schaltet die voreingestellte Matrixkorrekturfunktion ein oder aus. MATRIX(PRST) SEL 1/2/3/4/5/6 Wahl der voreingestellten Matrixkorrekturfunktion.
Seite 183 Seite Punkt Einstellungen Beschreibung MTX MULTI MATRIX OFF/ON Schaltet die Linearmatrixkorrektur und die Multimatrixkorrektur ein oder aus. ADAPTIVE MATRIX OFF/ON Schaltet die adaptive Matrixkorrekturfunktion (Helligkeitsverfolgung) ein oder aus. ADAPTIVE MAX LVL 0 bis 3 bis 7 Stellt den Korrekturpegel der adaptiven Matrixkorrekturfunktion ein.
Seite 184 Seite Punkt Einstellungen Beschreibung SATURATION LOW KEY SAT OFF/ON Schaltet die Sättigungsfunktion für dunkle Farben ein oder aus. L KEY SAT LEVEL (–99 bis 99) Einstellung des Sättigungspegels für den Teil mit niedriger Luminanz L KEY SAT RANGE LOW/L.MID/H.MID Einstellung des Luminanzpegels, bei dem die Sättigungsfunktion für dunkle Farben aktiviert wird.
Seite 185: Menü Maintenance
Menü MAINTENANCE Seite Punkt Einstellungen Beschreibung WHITE WHT SHAD CH R/G/B/TEST Wahl des über dieses Menü einstellbaren SHADING Kanals. Wird „TEST“ gewählt, entspricht diese Einstellung der Einstellung von TEST OUT SELECT. TEST OUT VBS/Y/R/G/B Wahl des Ausgabesignals der Buchse TEST SELECT OUT.
Seite 186 Kapazität des Akkus ein (Wert Betriebs des in %), bei welcher die Warnmeldung END Camcorders ausgegeben werden soll. empfiehlt Sony die Sony BEFORE END 11.5V bis 17.0V Wird bei Gebrauch des Akkus BP-L60S/L80S Verwendung folgender Akkus: (in Schritten von verwendet. Stellt den Spannungspegel des...
Seite 187 Seite Punkt Einstellungen Beschreibung BATTERY 2 TYPE DETECTION AUTO/OTHER AUTO: Bestimmt den Akkutyp automatisch. OTHER: Hält den Akku ungeachtet des tatsächlich vorhandenen Akkutyps für einen zur Gruppe „OTHER“ gehörigen Typ. SEGMENT NO.7 11.0V bis 17.0V Bei einer Bestimmung des Abschnitte der (in Schritten von Akkutyps als „OTHER“, Batterie-...
Seite 188 Seite Punkt Einstellungen Beschreibung BATTERY 2 SEGMENT NO.1 11.0V bis 17.0V Bei einer Bestimmung des (in Schritten von Akkutyps als „OTHER“ 0,1V) wird der Spannungspegel eingestellt, unter dem der Anzeigeabschnitt Nr. 1 für den Batteriestatus ausgeschaltet werden soll. AUDIO-1 FRONT MIC MONO/STREO Wahl des Eingangsmodus für das SELECT Frontmikrofon.
Seite 189 Seite Punkt Einstellungen Beschreibung AUDIO-2 AU DATA LEN 16bit/24bit Einzelheiten siehe „Einstellung des (IMX) Aufzeichnungsformats“ (Seite 54). AU REF LEVEL –20dB/–18dB/ Einstellung des Ausgangspegels des 1 kHz- –16dB/–12dB/ Testsignals. EBUL AU REF OUT 0dB/+4dB/ Einstellung des Ausgabe-Referenzpegels. –3dB/EBUL AU CH12 AGC MONO/STREO Wahl, ob die automatische Einstellung des MODE Eingangspegels analoger Audiosignale, die...
Seite 190 Seite Punkt Einstellungen Beschreibung AUDIO-3 AU SG (1KHz) ON/OFF/AUTO Einstellung, ob im Farbbalkenmodus ein 1 kHz-Testsignal ausgegeben werden soll. ON: Im Farbbalkenmodus wird ein 1 kHz- Testsignal ausgegeben. OFF: Im Farbbalkenmodus wird kein 1 kHz- Testsignal ausgegeben. AUTO: Ein 1 kHz-Testsignal wird nur dann ausgegeben, wenn der Schalter AUDIO SELECT CH-1 auf dem inneren Bedienungsfeld auf AUTO steht.
Seite 191 Seite Punkt Einstellungen Beschreibung AUDIO-3 REAR2/WRR SIDE2/FRONT/ Wahl einer dieser Steuerungen zur Einstellung LEVEL F+S2 des Audiopegels der Ausrüstung, die an das drahtlose Mikrofon angeschlossen ist und der Ausrüstung, die an die Buchse AUDIO IN CH2 auf der Rückseite angeschlossen ist. SIDE 2: LEVEL-Steuerung (auf der rechten Seite) FRONT: MIC LEVEL-Steuerung...
Seite 192 Seite Punkt Einstellungen Beschreibung TX* AUDIO PEAK ---/PEAK Zeigt an, ob der AF-Pegel des Senders, dessen SETTING Signale auf dem mittels WRR CH SELECT (*: Kanalnummer) gewählten Kanal empfangen werden, über den Spitzenpegel hinausgeht. TX* INPUT LEVEL MIC/LINE Zeigt an, ob der Eingangspegel des Senders, dessen Signale auf dem mittels WRR CH (*: Kanalnummer) SELECT gewählten Kanal empfangen...
Seite 193 Seite Punkt Einstellungen Beschreibung TIMECODE TC OUT AUTO/GENE Wahl der Zeitcode-Signalausgabe. AUTO: Ausgabe der Zeitcodegeneratorausgabe während der Aufnahme und Ausgabe des Zeitcodelesers während der Wiedergabe. GENE: Ausgabe der Zeitcodegeneratorausgabe während der Aufnahme und Wiedergabe. DF/NDF DF/NDF Einstellung von DF- oder NDF-Modus. (Bei Einstellung von DF: Drop-Frame-Modus SYSTEM...
Seite 194 Seite Punkt Einstellungen Beschreibung ESSENCE RET SHOT MARK OFF/ON Einzelheiten siehe „Inhaltsmarkierungen“ MARK (Seite 86). RET SHOT MARK OFF/ON INDEX PIC POS 0SEC bis 10 Einzelheiten siehe „Einstellung der Skizze bei SEC (in 1 der Aufnahmezeit“ (Seite 87). Sekunden- Schritten) FIND MODE R.ST/CLIP Festlegung des per Tastendruck von PREV...
Seite 195 Seite Punkt Einstellungen Beschreibung REC TALLY OFF/ON Ein- oder Ausschalten der Kontrollbeleuchtungssteuerung, wenn die CONFIG 1 BLINK Batterie fast leer oder die Disk fast voll sind. REC START BEEP OFF/ON Schaltet den REC START/STOP-Alarmton ein oder aus. SDI REC OFF/RM/PARA Bestimmt die Funktion für die Aktivierung CONTROL der synchronisierten Aufnahme mit dem Gerät.
Seite 196 Seite Punkt Einstellungen Beschreibung PB POSITION KEEP/TOP Festlegung der Startstelle der Clip- bzw. Sub- Clip-Wiedergabe beim Umschalten zwischen CONFIG 1 der Clip-Wiedergabeanzeige und der Cliplisten-Wiedergabeanzeige. KEEP:An der Stelle abspielen, an der die Wiedergabe gestoppt wurde. TOP:Vom ersten Bild des ersten Clips oder Sub-Clips an abspielen.
Seite 197 Seite Punkt Einstellungen Beschreibung TEST SAW SAW/REC Wahl des Testsignals. CONFIG 2 SELECT COLOR BAR ARIB/100 %/75 Wahl des HD-Farbbalkentyps. SELECT %/SMPTE USER & ALL OFF/ON Im Menü TOP nur das Menü USER anzeigen. ONLY RM COMMON OFF/ON Wahl, ob Einstellungen gemeinsam genutzt MEMORY werden, wenn eine Fernbedienung angeschlossen ist und wenn das Gerät einzeln...
Seite 198 Sie sich dann, dass „ALAC” im Sucher erscheint. Wenden Sie sich für weitere Auskünfte über Objektive, die eine Korrektur der Farbabweichung unterstützen, an Ihren Fachhändler oder eine Sony Kundendienstvertretung. Wi-Fi/ETHER RM OFF/RM/ALL Wählt die Fernsteuerung der Kamera unter Verwendung einer Wi-Fi- oder Ethernet- Verbindung.
Seite 199 Seite Punkt Einstellungen Beschreibung DCC ADJUST DCC FUNCTION DCC/FIX Aktiviert oder deaktiviert die automatische Kniepunkt-Einstellung wenn der Schalter OUTPUT/DCC auf CAM, DCC: ON steht. DCC: Automatische Einstellung des Kniepunktes entsprechend der Luminanz des Motivs. FIX: Einstellung des Kniepunkts auf einen festen Wert.
Seite 200 Seite Punkt Einstellungen Beschreibung GENLOCK GENLOCK OFF/ON Ein- und Ausschalten der Taktsynchronisierung. GL HD H PHASE (–99 bis 99) Stellt die H-Phase der HD-Ausgabe für den Betrieb mit Taktsynchronisierung ein. GL SD H PHASE (–99 bis 99) Stellt die H-Phase der SD-Ausgabe für den (Erscheint nicht, Betrieb mit Taktsynchronisierung ein.
Seite 201 Seite Punkt Einstellungen Beschreibung EXEC Unterdrückt weiße Flecken, indem die Funktion für automatische Pixelrauschen- Unterdrückung ausgeführt wird. APR(SLS) EXEC Unterdrückt weiße Flecken im SLS-Modus (Slow Speed Shutter), indem die Funktion für automatische Pixelrauschen-Unterdrückung ausgeführt wird. Hinweis Die Ausführungszeit dieser Funktion beträgt etwa 30 Minuten.
Seite 202 Seite Punkt Einstellungen Beschreibung NETWORK SECURITY LEVEL1/ LEVEL1: Benutzername und Kennwort für SETTING LEVEL2 HTTP-Kommunikation werden nicht verschlüsselt. Clips werden mithilfe von Hinweis FTP übertragen. Dieses Menü LEVEL2: Benutzername und Kennwort für wird bei HTTP-Kommunikation werden Verwendung verschlüsselt. Clips werden mithilfe von FTPS übertragen.
Seite 203 Seite Punkt Einstellungen Beschreibung Wi-Fi Wi-Fi SETUP EXEC Zeigt die Seite Wi-Fi SETTING an, damit Sie Wireless-LAN-Einstellungen vornehmen Hinweis können. Dieses Menü Wi-Fi STATUS [-----]/ Kommunikations-/Verbindungsstatus wird bei xxxxx: Zeigt die Signalstärke durch die [xxxxx]/ Verwendung Anzahl der x an. CONNECT (nur Funkadapters Anzeige)
Seite 204 Seite Punkt Einstellungen Beschreibung UP CON PROCESS FIELD/ADPT Wahl der Bildquelle für die CONVERTER Hochkonvertierung, wenn SD zu HD konvertiert wird. FIELD: Verwendung des Halbbilds. ADPT: Optimierung des Konvertierungsverhältnisses des Voll- oder Halbbilds. UC DETAIL (–99 bis 99) Einstellung der Schärfe der LEVEL Eckenverbesserung durch den Hochkonvertierer.
Seite 205 Seite Punkt Einstellungen Beschreibung SHUTTER SHUTTER SELECT SECOND/ Wählt die Anzeigeeinheit für die SELECT DEGREE Belichtungszeit aus. SECOND: Sekunden DEGREE: Grad (Winkel der Öffnung des Verschlusses) Siehe Seite 64 für weitere Informationen zu den Gradeinstellungen. 360,0 bis 180,0 bis Speichert eine Belichtungsgradeinstellung in (nur, wenn 4,5 (obere Grenze für einer leeren Nummer von 1 bis 6 (dieser...
Seite 206 „OTHER“ steht. c) Wenn TYPE DETECTION auf der Seite BATTERY 2 auf „AUTO“ steht, werden alle Akkus, die nicht zur BP-Produktserie von Sony und den intelligenten Akkusystemen von Anton Bauer gehören, als „Others“ klassifiziert. d) Blinkt einmal pro Sekunde, wenn der Batteriestatus „BEFORE END“...
Seite 207: Menü File
Menü FILE Seite Punkt Einstellungen Beschreibung USER FILE USER FILE LOAD EXEC Einzelheiten siehe „Speichern und Aufrufen von Benutzerdateien“ USER FILE SAVE EXEC (Seite 245). F.ID Leer/bis zu 16 Zeichen USER PRESET EXEC Einzelheiten siehe „Rücksetzung der Einstellungen des Menüs USER auf die Standardeinstellungen“...
Seite 208 Seite Punkt Einstellungen Beschreibung ALL FILE ALL FILE LOAD EXEC Datei ALL laden. ALL FILE SAVE EXEC Datei ALL speichern. F.ID Leer/bis zu 16 Zeichen Datei ALL benennen. ALL PRESET EXEC Rücksetzung aller Punkte auf die Voreinstellwerte. STORE ALL PRESET EXEC Speicherung der aktuellen Einstellungen aller Punkte als Voreinstellwerte.
Seite 209 Seite Punkt Einstellungen Beschreibung USER USER GAMMA EXEC Lädt vom Benutzer erstellte GAMMA LOAD Gammatabellendaten (eine Benutzer-Gammadatei) von einem USB-Flash-Laufwerk in den internen Speicher. USER GAMMA EXEC Löscht eine vom Benutzer RESET erstellte Gammadatei aus dem internen Speicher. F.ID — Zeigt den Namen der Benutzer- Gammadatei im internen Speicher DATE...
Seite 210 Seite Punkt Einstellungen Beschreibung LENS FILE 1 LENS FILE RECALL EXEC Objektivdatei laden. LENS FILE STORE EXEC Objektivdatei speichern. F.ID No Offset/bis zu 16 Einstellung der Bezeichnung der Zeichen zuletzt gewählten Objektivdatei. SOURCE MEMORY1 Anzeige der Nummer der zuletzt geladenen Objektivdatei. LENS NO OFFSET EXEC Objektivdatei löschen.
Seite 211 Seite Punkt Einstellungen Beschreibung LENS FILE 2 (–99 bis 99) Anpassung des V SAW- LENS M VMOD Schattierungsausgleichs der Objektivdatei. -480 bis 0 bis 479 Gleicht die horizontale Position LENS CENTER H der Mittelmarkierung der Objektivdatei aus. -270 bis 0 bis 269 Gleicht die vertikale Position der LENS CENTER V Mittelmarkierung der...
Seite 212: Menü Diagnosis
Menü DIAGNOSIS Seite Punkt Beschreibung HOURS OPERATION Anzeige der Gesamtbetriebsdauer des Geräts in METER Stundeneinheiten. LASER Anzeige der Gesamtanzahl von Ausgabeparametern zu den Optikköpfen. OPERATION (rst) Anzeige der Gesamtbetriebsdauer des Geräts in Stundeneinheiten (zurücksetzbar). SPINDLE (rst) Anzeige der Gesamtdauer der Achsenrotation in Stundeneinheiten (zurücksetzbar)..
Seite 213 Seite Punkt Beschreibung DEV STATUS I/O: FP, CN, DCP, VF Zeigt den Status aller internen Geräte des Camcorders an. D/A: DCP1, DCP2 EEPROM: CN DCP FRAM: AT FAN: MB LSI: DCP1, DCP2, SCI: SY RM CA STATUS CA: CA-FB70 Zeigt Versionsinformationen und Signalstärke des (CA-FB70 Kameraadapters an.
Seite 214: Menü Funktionen
Löschen der Menüwiedergabe aus der Menü Funktionen Anzeige Stellen Sie den Schalter MENU ON/OFF auf OFF. (Ist die Abdeckung des Bereichs für die Menü-Bedienung geschlossen, steht dieser Schalter automatisch auf OFF.) Wenn DISPLAY des Schalters DISPLAY/ Anzeige von Menüs ASPECT im Sucher eingeschaltet ist, erscheint im Sucher die Anzeige des aktuellen Status des Camcorders.
Seite 215 Umblättern der Seiten ?001 OUTPUT1 ?005 REC FUNCTION SDI OUT1 SELECT: SLOW & QUICK FRAME RATE SDI OUT2 SELECT: SDI OUT2 SUPER : CACHE/INTVAL REC: TEST OUT SELECT: TEST OUT SUPER : DISC EXCHG CACHE: CLIP CONT REC LIVE LOGGING Wenn ? blinkt, drehen Sie am Regler MENU, um die Seite zu wechseln.
Seite 216 Beispiel: bei Verwendung des Menüs OPERATION Menü TOP Seite CONTENTS <TOP MENU> ?000 CONTENTS USER 01.OUTPUT 1 USER MENU CUSTOMIZE 02.OUTPUT 2 03.SUPERIMPOSE OPERATION 04.LCD PAINT 05.REC FUNCTION MAINTENANCE 06.ASSIGNABLE SW FILE 07.POWER SAVE Wenn das DIAGNOSIS 08.VF DISP 1 ADVANCED 09.VF DISP 2 Menü...
Seite 217: Das Menü User (Beispiel Einer Menüfunktion)
2 Drücken Sie erneut den Regler MENU. Aufrufen des Menüs TOP während der Die in 1 ausgewählte Seite erscheint. Anzeige eines anderen Menüs Fahren Sie mit Schritt 3 fort. Schieben Sie b auf „TOP“ oben rechts auf jeder Seite des Menüs und drücken Sie den Regler Wenn Sie Punkte in den Menüs ALL, MENU.
Seite 218: Rückgängigmachen Einer Änderung Oder Rückkehr Zu Den Standardeinstellungen
Unterbrechung der Änderung der Zur Rückkehr zu den Einstellungen Standardeinstellungen nach Drücken Stellen Sie den Schalter MENU ON/OFF auf des Reglers MENU in Schritt 6 des oben OFF. beschriebenen Vorgangs stellen Sie den Durch erneutes Schieben des Schalters Schalter CANCEL/PRST/ESCAPE in MENU ON/OFF auf ON werden die Werte, die Position CANCEL/PRST.
Seite 219: Bearbeitung Des Menüs User
Bearbeitung des Menüs USER E10 EDIT USER 9 Im Menü USER MENU CUSTOMIZE können Sie durch Einfügung, Löschen oder Ersetzen der Seiten das Menü USER so konfigurieren, dass es nur die von Ihnen benötigten Seiten und Punkte enthält. Einfügung einer neuen Seite Drücken Sie den Regler MENU.
Seite 220: Einfügung/Löschen/Ersetzen Von Seiten
Wiederholen Sie Schritte 4 bis 6, um die Drücken Sie den Regler MENU. übrigen Punkte hinzuzufügen. Wählen Sie dann den zu ersetzenden Sie können bis zu zehn Punkte auf einer Seite Punkt, und drücken Sie den Regler eintragen. MENU. Die Seite EDIT FUNCTION erscheint. Löschen von Punkten aus einer Seite mithilfe des Schalters CANCEL/PRST/ESCAPE.
Seite 221: Stellen Sie Den Schalter Cancel/ Prst/Escape In Die Position
Löschen einer Seite mithilfe des Schalters Wählen Sie USER MENU CANCEL/PRST/ESCAPE CUSTOMIZE, und drücken Sie den Regler MENU. Führen Sie Schritte 1 bis 3 in Wenn Sie das Menü USER MENU „Einfügung einer Seite“ (Seite 220) aus. CUSTOMIZE zum ersten Mal aufrufen, erscheint die Seite CONTENTS.
Seite 222: Rücksetzung Der Einstellungen Des Menüs User Auf Die
Wählen Sie die Stelle, zu der die Seite Drehen Sie nach Eingabe des Namens verschoben werden soll, und drücken am Regler MENU bis die Markierung x auf END steht, und drücken Sie den Sie den Regler MENU. Die in Schritt 2 gewählte Seite wird zu dieser Regler MENU.
Seite 223: Einstellung Der Statusanzeige Auf Der Sucheranzeige Und Dem Lcd-Monitor
F01 USER FILE Einstellung der PRESET OK? YES NO USER FILE LOAD EXEC Statusanzeige auf der USER FILE SAVE EXEC F.ID : ssssssssssssssss Sucheranzeige und dem USER PRESET EXEC LCD-Monitor Wählen Sie YES, und drücken Sie den Dieser Abschnitt erklärt die Menü-Einstellungen Regler MENU.
Seite 224 a) Wenn ein intelligentes Akkusystem von Anton Punkt Beschreibung Bauer oder der Akku BP-GL65A/GL95A/ DISP WHITE Weißabgleich- FLX75 angebracht ist, wird die restliche Speicheranzeige Akkukapazität als Prozentwert (%) angezeigt, je DISP GAIN Anzeige der Verstärkung nach Einstellung dieses Punkts. DISP SHUTTER Anzeige der INT: Wenn einer der oben beschriebenen Akkus Belichtungszeit und des...
Seite 225: Meldungen Zur Bestätigung Von Einstellungsänderungen Und Zum Einstellungsverlauf
Seite VF DISP 4 Bedingung für das Meldung Einstellung Anzeigen der Punkt Beschreibung Meldung Anzeigemodus DISP GPS GPS-Empfangsstatusanzeige WIRELESS Funkempfangsstatus des Bei Änderung der GAIN: n (wobei N N Y STATUS CBK-WA100 Verstärkungseinstellung n = –6dB, –3dB, EXT MEDIA verbleibende 0dB, 3dB, 6dB, REMAIN Speicherkapazität der...
Seite 226: Einstellung Der Markierungsanzeige
Punkt Beschreibung Einstellung der 100% Zur Anzeige des effektiven Markierungsanzeige MARKER Pixelbereichs auf „ON“ stellen. b) 100% MARKER ist deaktiviert, wenn die Schalten Sie die Anzeige der Mittel- und Fokushilfsanzeige angezeigt wird. Sicherheitsbereichsmarkierungen ein- oder aus und legen Sie fest, ob der mit der Hinweis Sicherheitsbereichsmarkierung festgelegte Die vier Punkte ASPECT, ASPECT SELECT,...
Seite 227: Einstellung Des Suchers
Auf der Seite VF DETAIL können folgende Einstellung des Suchers Punkte eingestellt werden: Sie können Einstellungen für die Funktionen der Punkt Beschreibung Sucheranzeige vornehmen. VF DETAIL Zur Einstellung von VF-Details (Wahl eines Punktes auf dem Menübildschirm: ON/OFF. Drehen Sie am Regler MENU, bis die VF DETAIL Einstellung des Pegels der VF- Markierung b auf den gewünschten Punkt weist.)
Seite 228: Eingabe Der Aufnahme-Id
(Wahl eines Punktes auf dem Menübildschirm: Drehen Sie am Regler MENU, um ON/ Drehen Sie am Regler MENU, bis die OFF oder die SHOT-ID-Nummer zu Markierung b auf den gewünschten Punkt weist.) wählen, und drücken Sie den Regler MENU. Rufen Sie die Seite SHOT DISP des Menüs OPERATION auf, und drücken Wiederholen Sie Schritte 2 und 3 bis Sie Sie den Regler MENU.
Seite 229 Rufen Sie die Seite SHOT ID des Menüs 020 SHOT ID OPERATION auf, und drücken Sie den ID-1 :?+ Regler MENU. ID-2 : ssssssssssss ID-3 : ssssssssssss ID-4 : ssssssssssss Einzelheiten zu Menüfunktionen siehe „Basismenüfunktionen“ (Seite 214). !#$%&'()*+,-./012345678 9:;<=>?@ABCDEFGHIJKLMNOP QRSTUVWXYZ[ ]abcdefghijk 020 SHOT ID lmnopqrstuvwxyz~ ID-1 : ssssssssssss...
Seite 230: Anzeige Der Bildschirme Für Die Statusbestätigung
Anzeige der Bildschirme für die Anzeige der Bildschirme für die Statusbestätigung Statusbestätigung Sie können den Schalter CANCEL/PRST/ Sie können die Einstellungen und den ESCAPE wie den Schalter STATUS ON/SEL/ Betriebsstatus des Camcorders auf dem LCD- OFF benutzen, wenn der Schalter MENU ON/ Bildschirm überprüfen, indem Sie die folgenden OFF auf OFF eingestellt ist (bei geschlossener vier Anzeigen wiedergeben.
Seite 231: Änderungen Und Einstellungen Über Menüs
Punkt Beschreibung Änderungen und TURBO OFF: Nach Drucken der mit der SW IND Funktion TURBO GAIN Einstellungen über belegten Taste andert sich Menüs der Gain-Wert, wenn der Wahlschalter GAIN betatigt wird. ON: Wenn die mit der Funktion Einstellung der TURBO GAIN belegte Taste auf TURBO GAIN Verstärkungswerte der geschaltet wird, andert sich...
Seite 232: Zuweisung Von Funktionen Zu Den Schaltern Assign
Sie die VANC RX-Parameterwerte im Menü Punkt Einstellung MAINTENANCE auf die folgenden Werte. SDI OUT 1 Wahl der Signalausgabe der Line: 11 SELECT Buchse SDI OUT1. DID: 0x43 OFF: Keine Videoausgabe. SDID: 0x05 HD-SDI: Ausgabe von HD- SDI. SD-SDI: Ausgabe von SD-SDI Zuweisung von Funktionen zu den SDI OUT 2 Wahl der Signalausgabe der...
Seite 233 Funktionen, die den Schaltern ASSIGN 1/ Funktion Beschreibung 3/4/5 oder der Taste RET am Objektiv REC SWITCH Zuweisung der Funktionen zugewiesen werden können zu Start und Stopp der Aufzeichnung. Funktion Beschreibung TURBO Zuweisung der Keine Zuweisung einer SWITCH Turboverstärkung an den Funktion.
Seite 234 Dem Schalter ASSIGN 2 (Schieberegler) Funktion Beschreibung zuzuweisende Funktionen. CLIP CONT Zuweisung der Funktion, mit der die Clip Continuous Rec- Funktion Inhalt Funktion ein- und Keine Zuweisung einer ausgeschaltet wird. Funktion. UA01 bis Zuweisung der Punkte, die FRONT MIC Zuweisung der Funktion zum im Menü...
Seite 235 Funktion Inhalt Hinzufügen von Funktionen, die den DIGITAL Zuweisung der Funktion, mit ASSIGN-Schaltern zugewiesen werden welcher der mittlere Teil des EXTENDER können Bilds elektronisch vergrößert wird. (Sämtliche Bei der Auslieferung ab Werk sind die frei Videoausgaben werden definierbaren Elemente UA01 bis UA10 in der vergrößert, einschließlich Funktionsliste ASSIGN Switch leer.
Seite 236: Einstellung Der Energiesparfunktionen
Wählen Sie INSERT, und drücken Sie (Wahl eines Punktes auf dem Menübildschirm: Drehen Sie am Regler MENU, bis die den Regler MENU. Markierung b auf den gewünschten Punkt weist.) ?P00 CONTENTS 01.OUTPUT 1 Rufen Sie Seite POWER SAVE des 02.OUTPUT 2 03.SUPERIMPOSE Menüs OPERATION auf, und drücken 04.LCD...
Seite 237: Einrichten Einer Wireless-Lan-Verbindung
Rufen Sie die Seite Wi-Fi des Menüs Einrichten einer Wireless-LAN- MAINTENANCE auf und drücken Sie Verbindung dann den Regler MENU. Siehe „Basismenüfunktionen“ (Seite 214) für Sie können den CBK-WA01 Wi-Fi-Adapter an weitere Informationen zu Menüfunktionen. diesem Gerät anbringen und eine Wireless-LAN- Verbindung einrichten, wie in diesem Abschnitt M25 Wi-Fi erklärt.
Seite 238: Verwenden Der Wi-Fi-Fernbedienung
Diese Seite zeigt die folgenden Netzwerk- kann, kann der Zoom nicht eingestellt werden, wenn die Zoom-Servofunktion am Objektiv deaktiviert ist. Einstellungspunkte an. • Wenn eine Fernbedienung am Anschluss REMOTE Punkt Beschreibung des Camcorders angeschlossen wird und der SSID Netzwerkname Weißwertspeicher am Camcorder auf eine andere Option als „A (Speicher A)“...
Seite 239: Manuelles Festlegen Eines Verbindungszieles
Hinweise Name des Punkts Einstellung • Um die Seite für ein Smartphone anzuzeigen, ändern SSID Bis zu 32 alphanumerische Sie die Zeichenfolge „rm.html“ in der URL zu (Netzwerkname) Zeichen oder Symbole „rms.html“. Um die Seite für einen Tablet-Computer NETWORK TYPE INFRA: Infrastruktur- anzuzeigen, ändern Sie die Zeichenfolge „rm.html“...
Seite 240: Festlegen Eines Verbindungsziels Durch Wps-Funktionen
Einstellen von Optionen für ENCRYPTION • Zusätzlich zu den hier vorgenommenen Einstellungen müssen Sie auch Netzwerkeinstellungen auf der Seite Sie müssen in Abhängigkeit der Einstellungen NETWORK im Menü MAINTENANCE vornehmen. von ENCRYPTION die folgenden Optionen einstellen. (Wahl eines Punktes auf dem Menübildschirm: Wenn für ENCRYPTION die Option WEP Drehen Sie am Regler MENU, bis die eingestellt ist:...
Seite 241: Manuelle Einstellung Der Farbtemperatur
Wählen Sie das gewünschte Drehen Sie am Regler MENU, um die Verbindungsziel unter den erkannten Einstellung zu ändern, und drücken Sie Zugangspunkten aus und drücken Sie den Regler MENU. den Regler MENU. Wiederholen Sie Schritte 2 und 3 bis Sie alle gewünschten Punkte eingestellt Manuelle Einstellung der haben.
Seite 242: Wahl Der Objektivdatei
Rufen Sie die Seite LENS FILE des Punkt Beschreibung Menüs USER auf, und drücken Sie den WARM- Präzisere Einstellung des Regler MENU. COOL BAL Werts, wenn das Ergebnis der <A> Einstellung über WARM- Einzelheiten zu Menüfunktionen siehe COOL <A> nicht „Basismenüfunktionen“...
Seite 243: Einstellung Der Umid- Eigentumsrechtinformationen
Landescode muss anhand der Tabelle ISO 3166 Drücken Sie den Regler MENU. eingegeben werden, Organisations- und Benutzercode können frei gewählt werden. UMID -Eigentumsrechtinformationen Einzelheiten siehe „UMID - COUNTRY CODE Eigentumsrechtinformationen“ (Seite 243). Geben Sie einen abgekürzten alphanumerischen Funktionen der UMID-Daten String ein (4-Byte- alphanumerische Strings) in UMID-Daten ermöglichen Folgendes: Übereinstimmung mit den in ISO 3166-...
Seite 244 USER CODE Geben Sie den alphanumerischen 4-Byte-String zur Identifikation des Benutzers ein. Der Benutzercode wird bei jeder Organisation vor Ort registriert. Eine zentrale Registrierung erfolgt in der Regel nicht. Bei Benutzercodes, die kurzer als 4 Byte sind, geben Sie zunachst den Benutzercode ein und fullen Sie die verbleibenden 4 Byte mit Leerzeichen (20h).
Seite 245: Kapitel 7 : Speichern Und Laden Der Benutzereinstellungsdaten
Speichern und Laden der Benutzereinstellungsdaten Kapitel ?F01 USER FILE Speichern und Aufrufen USER FILE LOAD EXEC USER FILE SAVE EXEC von Benutzerdateien F.ID : ssssssssssssssss USER PRESET EXEC Der Camcorder ist mit einem USB-Anschluss: ausgestattet, mit dem man die Einstellungen im Festlegung einer Datei-ID für die zu Menü...
Seite 246 Sie den Regler MENU. (blinkt) Flash-Laufwerk reproduzieren, und ist aufgetreten. wenden Sie sich an Ihre Sie können die auf den Seiten USER SAVE Sony und USER LOAD enthaltenen Kundendienstvertretung. Informationen auswählen. Einzelheiten siehe „Auswahl der anzuzeigenden Festlegung der Datei- ID Datei-Informationspunkte“ (Seite 247).
Seite 247: Auswahl Der Anzuzeigenden Datei-Informationspunkte
Führen Sie Schritte 3 und 4 aus, wie in Anzeigentyp Beschreibung „Eingabe der Aufnahme-ID“ (Seite 228) Datei-ID (10 Zeichen) und beschrieben, um Zeichen einzugeben. Datum (Jahr/Monat/Tag) F.ID Datei-ID (16 Zeichen) Drehen Sie nach Eingabe der Datei-ID DATE Speicherdatum (Jahr/Monat/ am Regler MENU, bis die Markierung Tag/Stunden/Minuten/ x auf END steht, und drücken Sie den Sekunden)
Seite 248: Rücksetzung Der Benutzerdatei-Einstellungen Auf Die Standardeinstellungen
Laufwerk bis zu 100 Szenendateien gespeichert (blinkt) Flash-Laufwerk reproduzieren, und werden. ist aufgetreten. wenden Sie sich an Ihre Sie können auch Daten vom USB-Flash- Sony Laufwerk auf den Speicher des Camcorders Kundendienstvertretung. übertragen. FILE Das USB- Dieser Camcorder ERROR Flash-Laufwerk...
Seite 249 2 Wählen Sie die gewünschte ?F04 SCENE FILE Dateinummer und drücken Sie den :STANDARD Regler MENU. :STANDARD :STANDARD Die Meldung „STORE OK? YES b :STANDARD :STANDARD NO“ erscheint. s STANDARD 3 Wählen Sie zum Speichern YES, und SCENE RECALL EXEC drücken Sie den Regler MENU.
Seite 250: Festlegung Der Datei-Id
Wählen Sie zum Speichern YES, und Rufen Sie die Seite SCENE FILE des drücken Sie den Regler MENU. Menüs FILE auf, und drücken Sie den Schieben Sie zum Abbrechen b auf NO, und Regler MENU. drücken Sie den Regler MENU. Einzelheiten zu Menüfunktionen siehe „Basismenüfunktionen“...
Seite 251: Rücksetzung Der Szenendatei-Einstellungen Auf Die Standardeinstellungen
Wählen Sie zur Bestätigung des Ladens Wählen Sie zur Bestätigung des Ladens YES und drücken Sie den Regler YES und drücken Sie den Regler MENU. MENU. Schieben Sie zum Abbrechen b auf NO, und Schieben Sie zum Abbrechen b auf NO, und drücken Sie den Regler MENU.
Seite 252: Wechseln Zu Einer Dateispezifischen Menüseite Beim Anschließen Eines
Drehen Sie den Regler MENU bis der Wechseln zu einer Name der gewünschten Dateiseite erscheint, dann drücken Sie den Regler dateispezifischen MENU. Menüseite beim Hinweis Anschließen eines USB- In folgenden Fällen ist das Wechseln zur Zielseite nicht möglich, auch wenn ein USB-Flash-Laufwerk Flash-Laufwerks angeschlossen ist.
Seite 253: Kapitel 8 : Dateifunktionen
Dateifunktionen Kapitel Überblick Dieses Gerät kann über FTP an einen Remote- Computer angeschlossen werden, auf dem die aufgezeichneten und in Datendateien, z. B. Video- und Audiodatendateien, gespeicherten Daten verwendet werden können. Schließen Sie die Netzwerk-Anschlüsse dieses Geräts mit einem Netzwerkkabel an den Remote- Computer an (siehe Seite 259).
Seite 254: Einschränkungen Für Dateifunktionen
(Fortsetzung) Einschränkungen für Dateifunktionen In diesem Abschnitt wird erläutert, welche Funktionen für Dateien in den einzelnen Verzeichnissen ausgeführt werden können. Bei Bedarf wird in den folgenden Funktionstabellen zwischen Lesen und Überschreiben einerseits und teilweisem Lesen und Überschreiben andererseits unterschieden. Lesen: Die Daten werden vom Anfang bis zum Ende der Datei gelesen.
Seite 255 Stammverzeichnis Dateiname Inhalt Funktionen Lesen/ Schreiben/ Umbenennen Erstellen Löschen Teilw. Teilw. Lesen Schreiben INDEX.XML Enthält Daten zur Verwaltung des Nein Nein Nein Nein Materials auf der Disc. Enthält Umrechnungstabellen, um Clips Nein Nein Nein Nein ALIAS.XML und Clip-Listen benutzerdefinierte Namen zuzuweisen. DISCMETA.XML Enthält Metadaten zur Anzeige der Nein Nein...
Seite 256 Verzeichnis Clip Dateiname Inhalt Funktionen Lesen/ Schreiben/ Umbenennen Erstellen Löschen Teilw. Teilw. Lesen Schreiben Durch Aufzeichnung erstellte Clip-Datei C*.MXF Nein (MXF-Datei) *: 0001 bis 9999 Bei Erstellung einer Datei C*.MXF C*M01.XML Nein Nein Nein automatisch erstellte Metadaten-Datei. *: 0001 bis 9999 Benutzermetadatendatei.
Seite 257 Komponentenverzeichnis Dateiname Inhalt Funktionen Lesen/ Schreiben/ Umbenennen Erstellen Löschen Teilw. Teilw. Lesen Schreiben Audioclipdateien (MXF-Dateien), b), c) d), d) P*.MXF die erstellt werden, wenn Sie Voice Over-Bearbeitungen mit der PDW-HR1 ausführen. *: 0001 bis 0099 Weitere Andere Dateien als oben Nein Nein Dateien...
Seite 258 Verzeichnis Sub Dateiname Inhalt Funktionen Lesen/ Schreiben/ Umbenennen Erstellen Löschen Teilw. Teilw. Lesen Schreiben Automatisch bei Erstellung einer Datei Nein C*S01.MXF Nein Nein Nein C*.MXF erstellte MXF-Datei (Proxy AV-Datendatei). *: 0001 bis 9999 Weitere Dateien Andere Dateien als oben Nein Nein a) Der Teil „C*“...
Seite 259: Ftp-Dateifunktionen
- Symbole: ", *, /, :, <, >, ', ?, \, | FTP-Dateifunktionen • Zum Erstellen eines neuen Verzeichnisses im Verzeichnis General, erstellen Sie zuerst ein Verzeichnis auf dem Desktop und benennen Sie dieses um, jedoch verwenden Sie dabei nur Zeichen, die dieses Gerät unterstützt.
Seite 260: Herstellen Von Ftp-Verbindungen
Legen Sie eine Disc in dieses Gerät ein, drücken Sie die Enter-Taste. und setzen Sie das Gerät in folgenden Das Passwort ist werkseitig auf den Status. Modellnamen („pdw-850“) eingestellt. Aufzeichnungs-, Wiedergabe-, Such- und Nach Überprüfung des Passworts ist die andere Disc-Funktionen: Gestoppt Anmeldung abgeschlossen.
Seite 261: Befehlsliste
Nach Senden des Befehls USER senden Sie diesen Syntax: STRU <SP> <Strukturcode> <CRLF> Befehl, um die Anmeldung abzuschließen. Syntax: PASS <SP> <Passwort> <CRLF> <Strukturcode> kann Folgendes sein. Für XDCAM Eingabebeispiel: PASS pdw-850 ist die Struktur jedoch immer „F“, ungeachtet der Strukturcode-Spezifikation. • F: Filestruktur (Standard) QUIT •...
Seite 262 Folgende Daten werden übertragen, je nachdem, ob MODE <Pfadname> ein Verzeichnis oder eine Datei Bestimmt den Transfermodus. beschreibt. Syntax: MODE <SP> <Modus-Code> <CRLF> • Directory specified: Eine Liste der Dateinamen ausschließlich aus dem genannten Verzeichnis <Modus-Code> kann Folgendes sein. Für XDCAM •...
Seite 263 Eingabebeispiel: STOR Edit/E0001E01.SMI ABOR Fordert das Gerät auf, einen gerade stattfindenden Dateitransfer abzubrechen. RNFR Syntax: ABOR <CRLF> RNTO Umbenennen einer Datei. Bestimmen Sie die umzubenennende Datei mit dem RNFR-Befehl, und SYST legen Sie den neuen Namen mit dem RNTO-Befehl fest. Zeigt den Systemnamen dieses Geräts an.
Seite 264 CDUP SITE REPF Geht in der Verzeichnisstruktur eine Ebene nach oben Sendet eine MXF-Datei von dem auf diesem Gerät (macht den Vater des aktuellen Verzeichnisses zum spezifizierten Pfad an den Remote-Computer. Mit aktuellen Verzeichnis). diesem Befehl können Sie ein Segment im Hauptteil der Syntax: CDUP <CRLF>...
Seite 265 Eingabebeispiel: SITE REPFL “Clip/sakura • Wird ein Verzeichnis im Verzeichnis General in 0001.MXF 5” 150 (Sakura 0001.MXF <Pfadname> spezifiziert: übertragen. Hauptdaten werden nur von 555: Beschreiben des Verzeichnisses nicht Bild 6 bis Bild 150 übertragen.) gestatten. 777: Beschreiben des Verzeichnisses gestatten. •...
Seite 266: Aufzeichnen Mit Kontinuierlichem Zeitcode Über Eine Ftp-Verbindung
Aufzeichnen mit kontinuierlichem Zeitcode über eine FTP-Verbindung Wenn Sie über FTP mit dem Gerät verbunden sind, können Sie neue Clips mit kontinuierlichem Zeitcode erstellen, der ab dem Zeitcode des letzten Bildes des letzten Clips auf der Disc beginnt. Stellen Sie den Schalter PRESET/REGEN/ CLOCK auf „REGEN“, um einen kontinuierlichen Zeitcode aufzuzeichnen, und fahren Sie fort wie folgt.
Seite 267: Kapitel 9 : Wartung
Wartung Kapitel Achten Sie beim Einlegen der Disc Überprüfung des darauf, dass die Disc nicht schreibgeschützt ist und schließen Sie Camcorders vor der das Disc-Fach. Aufnahme Überprüfung der Kamera Überprüfen Sie die Funktionen des Camcorders, Stellen Sie die Schalter und Wahlschalter wie bevor Sie damit Aufnahmen machen.
Seite 268: Überprüfung Der Blenden- Und Zoomfunktionen
Prüfen Sie jede der folgenden Stellen Sie den Wahlschalter Funktionen. SHUTTER wiederholt von ON auf • Erscheinen des Menüs auf der SELECT um zu sehen, ob sich die Sucheranzeige. Blendeneinstellung in der • Drehen Sie am Regler MENU, um zu Sucheranzeige ändert.
Seite 269: Überprüfung Des Vdr
Stellen Sie den Blendenschalter am Stellen Sie den Schalter PRESET/ Objektiv auf MANUAL und prüfen Sie, REGEN/CLOCK auf PRESET und F- ob die Blende durch Drehen am RUN/SET/R-RUN auf R-RUN. Blendenring korrekt eingestellt wird. Drücken Sie die Taste REC START Stellen Sie den Blendenschalter wieder und prüfen Sie folgende Punkte.
Seite 270: Prüfung Der Funktionen Zur Automatischen Audiopegeleinstellung
Drehen Sie am Lautstärkeregler (2) Prüfung der Funktionen zur MONITOR und überprüfen Sie, ob sich automatischen Audiopegeleinstellung die Lautstärke des Kopfhörers entsprechend ändert. Stellen Sie die Schalter AUDIO IN CH- 1/CH-2 auf FRONT. Verbinden Sie den Kopfhörer mit der anderen Buchse EARPHONE. Prüfen Stellen Sie die Schalter AUDIO Sie den Kopfhörer wie in Schritt 3.
Seite 271: Prüfung Der Benutzerbits- Und Zeitcodefunktionen
Führen Sie die Schritte 4 und 5 durch, Stellen Sie den Schalter F-RUN/SET/R- die in „(5) Prüfung der externen RUN auf F-RUN und prüfen Sie, ob der Mikrofone“ erklärt werden. Zeitcode nun wieder weiterläuft. Dies muss auch dann der Fall sein, wenn Sie Wenn die Audio-Pegelmesser der farbigen und einfarbigen LCD-Anzeigen und die die Aufzeichnung fortsetzen und wieder...
Seite 272: Wartung
Verwendung im Freien korrodiert sind. Regelmäßige Kontrollen werden empfohlen, um richtige Funktion und lange Lebensdauer des Geräts sicherzustellen. Wenden Sie sich für weitere Auskünfte über Kontrollen am Gerät an Ihren Sony- Kundendienst oder -Händler.
Seite 273: Warn- Und Fehlermeldungen
Warn- und Fehlermeldungen Falls es beim Einschalten oder Betrieb des • Im Sucher: Eine Warnmeldung („A“) und eine Camcorders Probleme gibt, geben verschiedene Anzeige über oder unter der Sucheranzeige sicht- und hörbare Anzeigen Warnmeldungen ab. („E“) Diese sicht- und hörbaren Anzeigen sind: •...
Seite 274 REC/TALLY BATT WARNING — — — Problem VDR-Betrieb Maßnahme Fehler der Aufzeichnung Aufzeichnung stoppt. Schalten Sie das Gerät aus und wenden Sie sich an Ihre Sony Kundendienstvertretung. Warnanzeigen Status Anzeige Warntöne REC/TALLY BATT WARNING — — — Problem VDR-Betrieb Maßnahme Überlauf Stoßfester Speicher...
Seite 275 Warnanzeigen Status Anzeige Warntöne REC/TALLY BATT WARNING — — — Problem VDR-Betrieb Maßnahme Ein Disc-Fehler ist aufgetreten. Aufzeichnung wird unter Treten wiederholt Fehler auf, Umgehung des Fehlers, aber evtl. Disc auswechseln. unter beeinträchtigter Qualität fortgesetzt. Warnanzeigen Status Anzeige Warntöne REC/TALLY BATT WARNING DISC...
Seite 276 Warnanzeigen Status Anzeige Warntöne REC/TALLY BATT WARNING — — — — — — Problem VDR-Betrieb Maßnahme Disc kann nicht gerettet werden. Aufnahme nicht möglich. Rettung auf zur Aufzeichnung verwendetem Gerät durchführen. Warnanzeigen Status Anzeige Warntöne REC/TALLY BATT WARNING — — —...
Seite 277 EEPROM Kundendienstvertretung. Betriebs-/Fehlermeldungen DATA NG! Funktions- und Alarmmeldungen werden im Anzeigebereich für Funktions- und a) Wenden Sie sich an eine Sony Alarmmeldungen (siehe Seite 33) der Kundendienstvertretung, um die Batterie Sucheranzeige eingeblendet. auszutauschen. AUTO Das Gerät befindet sich im Modus Auf dem Anzeigebereich für...
Seite 278 No Support! Ein aufgezeichneter Clip kann 1080/50i Erscheint, wenn der Mischformat- nicht vom Gerät bearbeitet 1080/25P Aufzeichnungsmodus deaktiviert werden. Wechseln oder Disc 1080/59.94i ist und die aktuelle Einstellung der formatieren. 1080/29.97P Auflösung oder Systemfrequenz 1080/23.98P dieses Geräts nicht mit der FORMAT Die Disc konnte nicht automatisch 720/50P...
Seite 279 Geräte- oder Laufwerk-Ventilator No EM Space Es können keine DR-FAN Stop ist gestoppt. Vermeiden Sie hohe EM Full! Inhaltsmarkierungen eingefügt Temperaturen, schalten Sie das werden. Einzelheiten siehe Gerät aus und wenden Sie sich an „Inhaltsmarkierungen“ (Seite 86). Ihre Sony Kundendienstvertretung.
Seite 280: Alarmmeldungen Bei Skizzensuche, Szenenauswahl Und Clip-List-Verfahren
Alarmmeldungen bei Skizzensuche, internen Speicher aufgetreten. Szenenauswahl und Clip-List-Verfahren Schalten Sie das Gerät aus und Während Skizzensuche, Szenenauswahl und wenden Sie sich an eine Sony Clip-List-Verfahren kann es sein, dass eine Kundendienstvertretung. Alarmmeldung auf dem LCD-Monitor erscheint. Update Err! Ein Firmware-Update ist In diesem Fall verfahren Sie so, wie in der fehlgeschlagen.
Seite 281 Sub Clip does Dies erscheint bei dem Versuch, All Clips are Es wurde versucht, einen Unlock not Exist. ohne Sub-Clips in der aktuellen Unlocked. All Clips Vorgang durchzuführen, Clip-Liste die Funktion Move Sub wenn die Fixierung aller Clips Clips (siehe Seite 139), Trim Sub bereits deaktiviert ist.
Seite 282 Auto Das automatische Formatieren der Formatting Disc ist fehlgeschlagen. was not Completed. Video Es wurde versucht, einen Clip zu Resolution einer Clipliste hinzuzufügen, Differ from it wenn die Videoauflösung (Anzahl on Clip List. der Systemzeilen) nicht mit der Videoauflösung von Clips in der Clipliste übereinstimmt.
Seite 283: Anhang
Anhang Im Fall von Betriebsproblemen Wichtige Sollten Sie Probleme mit dem Gerät haben, wenden Sie sich an einen Sony Bedienungshinweise Kundendienstrepräsentanten. Verwendungs- und Lagerort Stellen Sie das Gerät an einem ebenen, gut belüfteten Ort auf. Folgende Umgebungen sind Behandlung und Lagerung nicht zur Verwendung und Lagerung des Geräts...
Seite 284 Condensation Bildsensor-spezifische Phänomene Wenn das Gerät aus einer kalten Umgebung in Hinweis einen warmen Raum gebracht wird oder die Die folgenden Phänomene, die bei Bildern auftreten Umgebungstemperatur schnell ansteigt, kann sich können, sind typisch für Bildsensoren. Sie stellen keine auf der Oberfläche des Geräts bzw. im Inneren Fehlfunktion dar.
Seite 285: Technische Daten
Hinweise Technische Daten • Schließen Sie keine Videoleuchten mit einem Stromverbrauch von über 50 W an. • Stellen Sie bei Batteriebetrieb mit angeschlossenen Peripheriegeräten sicher, dass die gesamte Leistungsaufnahme 40 W nicht überschreitet. • Stellen Sie bei Verwendung des AC-DN10 mit an den Camcorder angeschlossenen Peripheriegeräten sicher, Allgemeines dass die gesamte Leistungsaufnahme 50 W nicht...
Seite 286: Objektiv
Aufzeichnungsformat (Proxy-Video) MPEG HD420 (HQ 35 Mbit/s, MPEG-4 SP 25 Mbit/s): 1440 × 1080/59.94i, 29.97p, 50i, 25p, Aufzeichnungsformat (Proxy-Audio) 23.98p A-Law (4 Kanäle/8 Bit/8 kHz) 1280 × 720/59.94p, 50p Aufzeichnungs-/Wiedergabezeit (MPEG MPEG HD420 (LP 18 Mbit/s): HD422) 1440 × 1080/59.94i, 29.97p, 50i, 25p, 50 Mbit/s: ca.
Seite 287: Audio-Leistung
SDI-Ausgänge Typ BNC (2) Für Proxy-Aufzeichnung auf USB- 1 (HD/SD umschaltbar): Flash-Laufwerk und Aktualisierung HD-SDI: SMPTE 292M (mit der Firmware-Version (1) eingebettetem Audio) SD-SDI: SMPTE 259M (mit Audio-Leistung eingebettetem Audio) 2 (HD/SD umschaltbar, Zeichen ein/aus) Frequenzausgang HD-SDI: SMPTE 292M (mit 20 Hz bis 20 kHz, +0,5 dB/–1,0 dB eingebettetem Audio) Dynamikbereich...
Seite 288: Sucher Und Zusatzausstattung
Hinweis Belichtungszeit (Slow Shutter (SLS)) 2, 3, 4, 5, 6, 7, 8, 16 Einzelbilder Wenden Sie sich für weitere Auskünfte über die mit der BKW-401 einsetzbaren Sucher an Ihre Sony Zeitlupen- und Zeitrafferfunktion Kundendienstvertretung. (MPEG HD422, nur 50M/1080-Modus) 23.98p: Aufnahmebildfrequenz Sonstige Ausrüstung...
Seite 289: Im Lieferumfang Enthaltenes Zubehör
OPERATION MANUAL (Benutzerhandbuch) Konstruktive Änderungen, die dem technischen (CD-ROM) (1) Fortschritt dienen, bleiben vorbehalten. (Nur bei Verwendung des Funkadapters Zusätzliche Ausstattung CBK-WA01) SONY KANN KEINE HAFTUNG FÜR Ausstattung zur Stromversorgung SCHÄDEN JEDER ART DURCH UNTERLASSENE GEEIGNETE Akku BP-FLX75 SICHERHEITSMASSNAHMEN AN ÜBERTRAGUNGSGERÄTEN, DURCH Akkuladegerät BC-L160/L500/L70A...
Seite 290 • SONY KANN KEINE HAFTUNG FÜR VERLUST, RETTUNG ODER WIEDERHERSTELLUNG VON DATEN IM INTERNEN SPEICHERSYSTEM, AUF AUFZEICHNUNGSMEDIEN, EXTERNEN SPEICHERSYSTEMEN ODER ANDEREN MEDIEN BZW. SPEICHERSYSTEMEN ÜBERNEHMEN. • SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.
Seite 291: Tabellen Mit Optionalen Komponenten Und Zubehör
ECM-680S/678/ LCD-Monitor 673 Mikrofon Serien BVM-E, PVM-A, LMD-A CAC-12 XDCAM HD Rekorderserie Mikrofonhalter PDW-HD1500/HD1550 Sucher HDVF-EL20 Drahtloser Digitalempfänger DWR-S02DN UHF-Synthesizer-Tuner mit Diversity-Funktion URX-S03D Professional Disc PFD23A/PFD50DLA PDW-850 CBKZ-UPG01 CA-FB70 Fernbedienung Wi-Fi-Adapter Kameraadapter RM-B170 CBK-WA100 CA-TX70 Funkadapter Kameraadapter Stativaufsatz VCT-14 Stativ...
Seite 292: Liste Unterstützter Usb-Tastaturen
Liste unterstützter USB-Tastaturen Wenn als Einsatzort NTSC AREA/PAL AREA und das European Alphabet eingestellt ist Bei diesem Gerät können Sie jedes beliebige 1) Wenn als Schriftsatz „Simplified Chinese“ oder „Traditional Chinese“ eingestellt ist, wird automatisch Zeichen und Symbol eingeben, das durch die eine Tastatur mit derselben Anordnung wie der unten aufgelisteten Tastaturen unterstützt wird.
Seite 293 German [Deutschland] Italian [Italien] Polish (Programmers) [Polen] Russian [Russland] Spanish [Spanien]...
Seite 294: Wenn Als Einsatzort Ntsc (J) Area Eingestellt Ist
Wenn als Einsatzort NTSC AREA/PAL AREA und Korean eingestellt ist Die Tastatur ist als koreanische Tastatur Hinweis festgelegt und Sie können Hangul-Zeichen Die Tastatursprache kann nicht geändert werden. eingeben. Wenn als Einsatzort NTSC (J) AREA eingestellt ist Die Tastatur ist als japanische Tastatur festgelegt. Hinweise •...
Seite 295: Empfohlene Usb-Flash-Laufwerke (Stand: April 2014)
Empfohlene USB-Flash- Warenzeichen und Laufwerke (Stand: April Lizenzen 2014) Folgende Sony USB-Flash-Laufwerke werden MPEG-4 Visual Patent Portfolio zum Gebrauch mit diesem Gerät empfohlen. Lizenz Pocket Bit QX-Serie • USM128GQX DIESES PRODUKT IST IM RAHMEN DER • USM64GQX MPEG-4 VISUAL PATENT PORTFOLIO •...
Seite 296: Zum Ijg (Independent Jpeg Group)
(INCLUDING, BUT NOT LIMITED TO, Zum IJG (Independent JPEG PROCUREMENT OF SUBSTITUTE GOODS Group) OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) This software is based in part on the work of the HOWEVER CAUSED AND ON ANY Independent JPEG Group.
Seite 297: Über Openssl
Über OpenSSL OpenSSL License --------------- /* ==================================================================== * Copyright (c) 1998-2008 The OpenSSL Project. All rights reserved. * Redistribution and use in source and binary forms, with or without * modification, are permitted provided that the following conditions * are met: * 1.
Seite 298 * This product includes cryptographic software written by Eric Young * (eay@cryptsoft.com). This product includes software written by Tim * Hudson (tjh@cryptsoft.com). Original SSLeay License ----------------------- /* Copyright (C) 1995-1998 Eric Young (eay@cryptsoft.com) * All rights reserved. * This package is an SSL implementation written * by Eric Young (eay@cryptsoft.com).
Seite 299 * ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE * FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL * DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS * OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) * HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT * LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY * OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF...
Seite 300: Über Gps
- In der Nähe von 1,5-GHz-Band- Über GPS Mobiltelefonen oder anderen Geräten, die Funkwellen gleicher Frequenz abstrahlen Fehler bei der Positionsbestimmung • Unmittelbar nachdem die Option [GPS SETTING] auf ON gestellt wurde, dauert die Positionierung in Bewegung länger als in einer unveränderlichen Position.
Seite 301: Index
Aufnahmedaten Index Aufzeichnung 227 Aufnahme-ID Einstellung 228 Aufnahmekontrolle 82 Aufsteckschuh für die Batterie 12 Aufzeichnung von Proxy-Daten 107 Ziffern Aufzeichnungsformat 54 Ausgabesignal, Auswahl 231 10BASE-T/100BASE-TX 27 Automatische Erkennung eines XLR- Anschlusses 46 Akku 35 Aktuelle Clip-Liste 136 Bearbeitung einer Clip-Liste 136 Anschluss Audiogerät mit Line-Eingang 47 Bedienfeld der GUI-Anzeige 24 Anschluss DC IN 12...
Seite 302 Kontinuierlicher Wiedergabemodus 83 Deckel 18 Länge 116 Digitale Konverterfunktion 233 Löschen 135 Digitale Stundenanzeige 212 Skizzenanzeige 115 Disc Sperren 133 Eigenschaften 144 Suche 124 Einlegen und Auswerfen 77 Überspielen 152 Formatieren 78, 148 Wahl nach Typen 127 Funktionen 144 Zuweisung eines benutzerdefinierten Kapazität 76 Namens 100 manuelles Auswerfen 77...
Seite 303 FTP 259 Befehlsliste 261 Markierungsanzeige FTP-Client-Funktion 152 Einstellung 226 Funktion 5600K 233 Meldung Funktion CC 5600K 233 Änderungsbestätigung/ Einstellungsverlauf 225 Betrieb/Alarm 277 Warnung 274 GPS 300 Menü Ortsinformationen 110 Einstellung der Menüfunktionen 214 Stellen der Uhr 41 Einstellung der Menüliste 165 GUI-Anzeige Einstellung der Menüstruktur 161 Funktionen 122...
Seite 304 Schutzklappe des Bedienfeldes der GUI- Anzeige 19 Personalisierung Schwarzabgleich, Einstellung 57 Zuweisung von Funktionen zu den Schwarz-Weiß-LCD Schaltern ASSIGN 232 Statusanzeige 21 Pfeiltasten 24 Scrollbar 115 Pixelrauschen-Unterdrückungsfunktion 201 Shortcut-Liste 160 Planungsmetadaten 103, 145 Shot Mark Aufzeichnung 86 Skip Scroll 123 Skizze, Einstellungen 87 Querrichtungs-Fixierring für den Sucher 13 Skizzen...
Seite 305 Szene Video externer Geräte Bearbeiten 136 Aufzeichnung 105 Suche 124, 125, 126 Videoformat 21, 29 Wiedergabe 127 Einstellung 55 Szenenauswahl 136 Videoleuchten, Anschluss 49 Szenendatei Laden 250 Speichern 248 Wahlschalter FILTER 14 Wahlschalter GAIN 17 Wahlschalter LINE / AES/EBU / MIC 27 Taste BRIGHT 21 Wahlschalter SHUTTER 14 Taste DISP SEL/EXPAND 19...
Seite 306 Das in dieser Anleitung enthaltene Material besteht aus Informationen, die Eigentum der Sony Corporation sind, und ausschließlich zum Gebrauch durch den Käufer der in dieser Anleitung beschriebenen Ausrüstung bestimmt sind. Die Sony Corporation untersagt ausdrücklich die Vervielfältigung jeglicher Teile dieser Anleitung oder den Gebrauch derselben für irgendeinen...

Sony PDW-850 Bedienungsanleitung

Vor Verwendung des Geräts

Kapitel 1 : Überblick

Eigenschaften

Lage und Funktion der Teile und Regler

Kapitel 2 : Vorbereitungen

Vorbereitung der Stromversorgung

Einsetzen des Suchers

Einstellung des Einsatzorts

Einstellung von Datum/Uhrzeit der Internen Uhr

Montage des Objektivs

Einstellung des Auflagemaßes

Vorbereitung des Audioeingabesystems

Stativ-Montage

Anschluss einer Videoleuchte

Gebrauch des Schulterriemens

Einstellung der Schulterpolsterposition

Anschluss der Fernbedienung

Kapitel 3 : Einstellungen der Aufnahme

Einstellung des Aufzeichnungsformats

Einstellung des Schwarz- und Weißabgleichs

Einstellung der Elektronischen Blende

Änderung des Bezugswerts der Automatischen Blendeneinstellung

Einstellung des Audiopegels

Einstellung der Zeitdaten

Kapitel 4 : Aufnahme

Umgang mit Discs

Grundlegende Aufnahmeverfahren

Fortgeschrittene Funktionen zur Aufnahme

Kapitel 5 : Funktionen in Benutzeroberflächen

Überblick

Skizzen-Funktionen

Szenenauswahl (Bearbeitung einer Clip-Liste)

Disc-Funktionen

Überspielen von Clips (FTP-Client-Funktion)

Shortcut-Liste

Kapitel 6 : Menüanzeigen und Detaileinstellungen

Menüstruktur

Liste Menü

Menü Funktionen

Einstellung der Statusanzeige auf der Sucheranzeige und dem LCD-Monitor

Änderungen und Einstellungen über Menüs

Kapitel 7 : Speichern und Laden der Benutzereinstellungsdaten

Speichern und Aufrufen von Benutzerdateien

Speichern und Laden von Szenendateien

Quicklinks

Verwandte Anleitungen für Sony PDW-850

Inhaltszusammenfassung für Sony PDW-850
