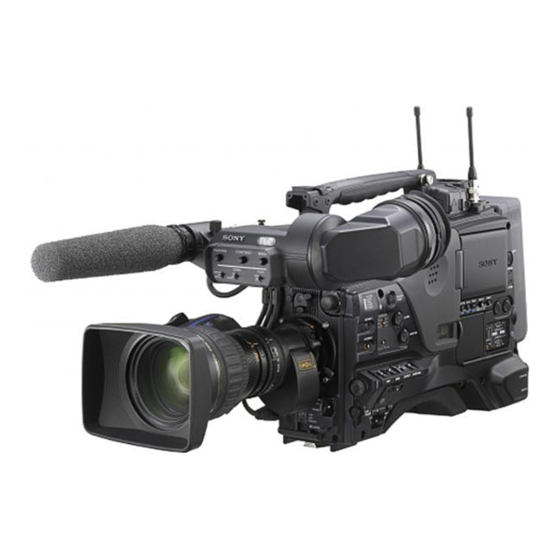

Seite 1 PROFESSIONAL DISC CAMCORDER PDW-F800 PDW-700 OPERATION MANUAL [German] 1st Edition (Revised 3)
Seite 2: Daten Der Laserdiode
Dieser Aufkleber Freien) und E4 (kontrollierter EMV-Bereich, befindet sich auf der z.B. Fernsehstudio). Innenseite der rechten Der Hersteller dieses Produkts ist Sony Seitenabdeckung der Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Einheit. Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorbemerkungen ..................9 Vor dem Gebrauch ................9 Markierungen modellspezifischer Funktionen........9 Kapitel 1 : Überblick Eigenschaften ..................... 10 Lage und Funktion der Teile und Regler ..........13 Stromversorgung ................13 Weiterer Zubehör ................14 Bedienungs- und Buchsenfeld............16 Sucher HDVF-20A (optional)............
Seite 4 Stativ-Montage ................... 51 Anschluss einer Videoleuchte ..............52 Gebrauch des Schulterriemens..............53 Einstellung der Schulterpolsterposition ..........54 Anschluss der Fernbedienung ..............54 Kapitel 3 : Einstellungen der Aufnahme Einstellung des Aufzeichnungsformats............ 57 Einstellung der Systemfrequenz............57 Einstellung des Aufzeichnungsformats........... 58 Gemischte Aufzeichnung von Clips in verschiedenen Formaten auf derselben Disc................
Seite 5 Grundlegende Aufnahmeverfahren ............84 Wiedergabe des aufgezeichneten Clips........... 86 Löschen Sie den aufgezeichneten Clip ........... 88 Verwendung der Fokushilfsfunktion..........88 Fortgeschrittene Funktionen zur Aufnahme........... 90 Inhaltsmarkierungen................ 90 Erstellenvon Clip-Markierungen mit Schaltern ......90 Einstellung der Skizze bei der Aufnahmezeit ......... 91 Starten einer Aufnahme mit einigen Sekunden vorgespeicherter Bilddaten (Bild-Pufferfunktion) ..........
Seite 6 Disc-Funktionen..................144 Überprüfung der Disc-Eigenschaften..........144 Arbeiten mit Planungsmetadaten ..........144 Überprüfung benutzerdefinierter Inhaltsmarkierungen....146 Formatieren von Discs ..............146 Anzeige der Disc- und Clip-Eigenschaften in einem Webbrowser ....................147 Überspielen von Clips (FTP-Client-Funktion)........150 Vorbereitungen für Clip-Transfers..........151 Hochladen von Clips ..............151 Herunterladen von Clips ...............
Seite 7 Änderungen und Einstellungen über Menüs ........229 Einstellung der Verstärkungswerte der Schalterpositionen von GAIN ....................229 Einstellung der Ausgangssignale ..........229 Zuweisung von Funktionen zu den Schaltern ASSIGN....230 Einstellung der Energiesparfunktionen ......... 233 Manuelle Einstellung der Farbtemperatur........234 Festlegung eines Offset-Werts für den automatischen Weißabgleich ....................
Seite 8 FTP-Dateifunktionen................258 Herstellen von FTP-Verbindungen ..........258 Befehlsliste..................259 Aufzeichnen mit kontinuierlichem Zeitcode bei FAM- und FTP- Verbindungen ..................264 Kapitel 9 : Wartung Überprüfung des Camcorders vor der Aufnahme ....... 265 Vorbereitungen für die Prüfung ............ 265 Überprüfung der Kamera .............. 265 Überprüfung des VDR ..............
Seite 9: Vorbemerkungen
Vergewissern Sie sich, dass der Camcorder ausgeschaltet ist, bevor Sie optionale Komponenten oder optionales Zubehör anbringen oder entfernen. Markierungen modellspezifischer Funktionen In diesem Handbuch werden die nur vom PDW- F800 oder nur vom PDW-700 unterstützten Funktionen durch folgende Markierungen angezeigt. [F800]: PDW-F800 [700]: PDW-700 Vorbemerkungen...
Seite 10: Kapitel 1 : Überblick
Aufnahme- und Wiedergabesoftware CBKZ-FC01 1) Bei eingestellter Rauschunterdrückung (Off-Wert ist 23.98P und ein Prüfschlüssel erforderlich. Für 54 dB) Einzelheiten wenden Sie sich bitte an Ihren Sony Zur Rauschunterdrückung wird Sony eigene Kundendienstberater. Verarbeitungstechnologie verwendet, um dem 2) Wenn das aktuelle Aufzeichnungsformat 720/59.94P Rauschen im hohen Frequenzbereich vorzubeugen.
Seite 11: Formatkompatibilität Mit Älteren Modellen
Discs nahtlos ausgetauscht werden Aufnahme- und Wiedergabesoftware CBKZ-MD01 können, ohne die Aufzeichnung dafür zu SD und ein Prüfschlüssel erforderlich. Für unterbrechen. Einzelheiten wenden Sie sich bitte an Ihren Sony Kundendienstberater. [F800] Zwei optische Filter Große Auswahl an Schnittstellen Dieses Gerät verfügt über separate CC- und ND-...
Seite 12: Unterstützt Das Neue Digitale Drahtlose Mikrofonsystem
Farbtemperatureinstellungen aufgerufen werden Digitale Konverterfunktion ohne Beeinträchtigung durch die Diese Funktion vergrößert den in der Mitte Weißabgleichseinstellungen. liegenden Bereich des Videos. Sie nutzt elektronische Bearbeitung, um die Reduzierung Rauschunterdrückungskreise der Empfindlichkeit (F-Drop) zu verhindern, die Von den neuen Rauschunterdrückungskreisen bei der Verwendung der Telekonverter-Funktion wird eine bessere Leistung bei schwierigen auftritt.
Seite 13: Fortsetzung Einzigartiger Eigenschaften Der Xdcam-Serie
Videoleuchte aufgezeichnet. Ist der Beginn der Aufzeichnung wichtig, muss dieser Schalter auf MANUAL gestellt werden. • Um den korrekten Betrieb der Videoleuchte sicherzustellen, empfiehlt Sony für den Camcorder die Verwendung des Akkus BP-GL95/L80S. Lage und Funktion der Teile und Regler...
Seite 14: Schalter Power
Zur Anbringung des mitgelieferten Hinweis Schulterriemens (siehe Seite 53). Aus Sicherheitsgründen und zur Sicherstellung eines b Leuchtenaufsteckschuh korrekten Betriebs des Camcorders empfiehlt Sony die Verwendung folgender Akkus: BP-GL95, BP-GL65, Zur Anbringung optionalen Zubehörs, z. B. einer BP-L60S, and BP-L80S. Videoleuchte (siehe Seite 52).
Seite 15 Hinweis Zum Anschluss eines optionalen Suchers. Wenn Sie das Objektivkabel an diese Buchse Weitere Informationen zu im Handel erhältlichen anschließen, schalten Sie bitte zuerst das Gerät Suchern erhalten Sie bei einem Sony aus. Handelsvertreter. o Stativbefestigung g Objektivsicherungsgummi Bringen Sie den Stativaufsatz (optional) an, wenn Ziehen Sie nach dem Verschluss des Objektivs Sie das Gerät mit einem Stativ verwenden.
Seite 16: Bedienungs- Und Buchsenfeld
[F800] Bedienungs- und Buchsenfeld Der PDW-F800 ist mit zwei umschaltbaren Filtern ausgerüstet. Sie können zwischen vier Vorderseite elektrischen CC-Filtern und vier ND-Filtern umschalten. Einstellung des CC-Filter Wahlschalters FILTER (äußerer Knopf) Cross-Filter 3200K 4300K 6300K a) Eine Art Spezialeffektfilter. Ein Lichtkreuz erscheint im hervorgehobenen Feld.
Seite 17 Einzelheiten siehe „Einstellung des Weißabgleichs“ Rechte Seite (Nähe Vorderseite) auf Seite 61. d Regler MENU 2 3 4 Mit diesem Regler wird die Seitenauswahl oder eine Einstellung im Menü geändert. Einzelheiten zur Verwendung des Reglers MENU siehe „Menü Funktionen“ auf Seite 212. e Buchse EARPHONE (monaural, Minibuchse) Hiermit können Sie während der Aufzeichnung...
Seite 18 [700] Heruntergedrückter Schalter: CH-3/4 b COLOR TEMP. (Farbtemperatur) Nach oben Audioausgabe Drücken Sie diese Taste (leuchtet auf), um die gedrückter Farbtemperatur für die Aufnahme zu ändern. Sie Schalter können sie auch als Schalter ASSIGN CH-1/CH-3 Audiokanal 3 (belegbaren Schalter) verwenden (siehe Audiokanal 3 und 4 Seite 230)
Seite 19 h Schalter OUTPUT/DCC 1) ATW (Auto Tracing White Balance): Der Weißwert des aufgenommenen Bildes wird automatisch auf (Ausgangssignal-/dynamische verschiedene Lichtverhältnisse eingestellt. Kontraststeuerung) Schaltet das an das Videodisclaufwerk (als j Schalter STATUS ON/SEL/OFF „VDR“ bezeichnet), den Sucher und den (Menüanzeige Ein/Seitenwahl/Anzeige Videomonitor der Kamera ausgegebene Aus) Videosignal zwischen den folgenden beiden...
Seite 20: Lcd-Monitor
n Deckel dem Status der Menübedienung. Schiebt man diesen Schalter erneut auf diese Position nach oben, so werden die vorherigen Rechte Seite (Nähe Rückseite) Einstellungen abgebrochen oder die Einstellungen auf ihre Anfangswerte zurückgesetzt. ESCAPE: Verwenden Sie diesen Schalter, um die hierarchisch aufgebaute Menüseite zu öffnen.
Seite 21: Taste Next
Einzelheiten siehe „Statusanzeige des LCD- überprüft werden kann. Drücken Sie während der Monitors und des Schwarz-Weiß-LCDs“ auf Wiedergabe die Taste F REV oder die Taste F Seite 23. FWD, um die Bildsuchfunktion mit fast vierfacher Wiedergabegeschwindigkeit zu c Anzeige WARNING starten.
Seite 22 Einzelheiten zur Kapitelfunktion siehe Seite 125. Display-Anzeige Bedeutung q Taste RESET/RETURN Videobild mit Der LCD-Monitor zeigt eingeblendeten dieselben Setzt den auf der Zeitzähleranzeige angezeigten Informationen Textinformationen an wie Wert zurück. Entsprechend der Einstellungen des (CHAR) der Sucher an. Schalters PRESET/REGEN/CLOCK (siehe Videobild ohne Nur das Videobild Seite 27) und des Schalters F-RUN/SET/R-RUN...
Seite 23: Auflösung
Einzelheiten siehe „Statusanzeige des LCD- Monitors und des Schwarz-Weiß-LCDs“ auf Seite 23. s Taste BRIGHT (Helligkeit) O V E R HD422 50 5 9 . 9 i 2 4 b i t 1080 N D F E X T - L K H O L D Einstellung der Hintergrundhelligkeit des LCD- 01 .
Seite 24: Statusanzeige
Bei Wahl von NTSC AREA externen Signaleingang an der Buchse TC IN (Zeitcodeeingang). Anzeige Feld- oder Scan-Modus HOLD: Erscheint, wenn der interne Bildfolge Zeitcodegenerator gestoppt wurde. 59.9i 59.94 Felder pro Interlace Sekunde g Zeitzähleranzeige 59.9P 59.94 Bilder pro Progressive Schaltet die Anzeige des Zeitzählers, des Sekunde Zeitcodes und der Benutzerbit abhängig von der 29.9P...
Seite 25 i Anzeige der verbleibenden Disc-Kapazität Anzeige Verbleibende Aufzeichnungszeit DISC E [x x x x x x x] B Über 30 Minuten DISC E [x x x x x x x] B 25 bis 30 Minuten DISC E [x x x x x x] B 20 bis 25 Minuten DISC E [x x x x...
Seite 26: Taste Shift
GUI-Anzeige und Audiosteuerfeld Ein Drücken dieser Taste bei angezeigtem Vollbild hat keine Auswirkungen, weil die Funktion dann nicht zugelassen ist. 2 3 4 5 e Schalter F-RUN/SET/R-RUN (Freilauf/ LEVEL Einstellung/Aufzeichnungslauf) THUMBNAIL MENU Hiermit wird der Betriebsmodus für den internen CH-3 F-RUN ESSENCE Zeitcodegenerator gewählt.
Seite 27 j Schalter PRESET/REGEN W (WIRELESS): Einspeisung der Signale von einem tragbaren UHF-Tuner (nicht (Regenerierung)/CLOCK mitgeliefert), falls eingebaut Wahl, ob ein neuer Zeitcode eingestellt oder der bereits bestehende Zeitcode verwendet werden Linke Seiten- und Oberansicht soll. PRESET: Aufzeichnung eines neuen Zeitcodes. REGEN: Aufzeichnung eines fortlaufenden Zeitcodes, der mit dem auf der Disc vorhandenen Zeitcode synchronisiert ist.
Seite 28 d Buchse GENLOCK IN (Signaleingang Ist als Ausgangssignal R, G oder B eingestellt, wird diese Einstellung zu HD-Y geändert, wenn Taktsynchronisierung) (BNC) der Camcorder aus- und wieder eingeschaltet • An dieser Buchse wird ein Referenzsignal wird. eingespeist, wenn die Kamera Abhängig von den Menüeinstellungen können die taktsynchronisiert oder der Zeitcode mit Menüs, der Zeitcode und die Aufnahmedaten im...
Seite 29 REC/TALLY im Sucher, um Warnsignale (siehe Gerätevorderseite verwendet werden. Durch Seite 21) anzuzeigen. Anschluss eines Kopfhörers an dieser Buchse wird der eingebaute Lautsprecher automatisch Einzelheiten siehe „Warn- und Fehlermeldungen“ ausgeschaltet. auf Seite 271. Auf Seite AUDIO-1 im Menü MAINTENANCE b Schalter TALLY kann monauraler oder Stereoton gewählt werden.
Seite 30: Sucher Hdvf-20A (Optional)
Aufnahmedaten auf dem Kameraausgabebild Sucher HDVF-20A (optional) eingeblendet und auf dem Monitorbild betrachtet werden. k Buchsen AUDIO IN CH1/CH2 (Audiokanaleingang 1 und 2) (XLR, 3-polig, Buchse) Audioeingangsbuchsen für Kanal 1 und 2, an die ein Audiogerät oder ein Mikrofon angeschlossen werden kann.
Seite 31: Statusanzeige Auf Der Sucheranzeige
g Kontrollanzeige ausgeschaltet, wenn der Schalter nach oben auf diese Position geschoben wird. Leuchtet während der Aufzeichnung des ASPECT: Jedes Mal, wenn der Schalter nach Camcorders. Stellen Sie den Schalter TALLY auf unten auf diese Position geschoben wird, OFF, wenn Sie die Anzeige nicht benutzen. Auch wird die Markierung ein- und ausgeblendet.
Seite 32 Wechseln Sie die Batterie, sobald diese Anzeige 1080/29.97P: -Blende ist eingeschaltet. zu blinken beginnt, damit der Betrieb nicht 2) Wenn beim PDW-F800 SHUTTER SELECT auf der unterbrochen wird. Seite SHUTTER SELECT des Menüs Der Stand der Batteriekapazität, bei dem die Anzeige...
Seite 33 Oben auf der Sucheranzeige Clip-Nummer und die Gesamtclipzahl werden angezeigt. 12 3 Während der Wiedergabe eines Clips und der Suche (wenn die Titelanzeige an ist): Der 59.9 i[ 30] Titel, der in den Planungsmetadaten als Clip- 13.4V Name angegeben ist, wird gemäß der H D 4 2 2 5 0 E 0 0 0 1 : 0 0 1 / 0 0 4 D C I N 13.9 Einstellung Planning Clip Name in Clip Info.
Seite 34: Externe Batterie
i Externe Batterie Speichersymbol und verbleibende Speicherkapazitätsanzeige Erscheint, wenn die Stromversorgung über ein an die Buchse DC IN angeschlossenes AC-Netzteil Sym- Anzeige Beschreibung erfolgt. verbleiben j Clip Continuous Rec-Funktion Kapazität Erscheint bei Aktivierung der Clip Continuous Leuchtet Proxy-Daten-Aufzeichnung Rec-Funktion (siehe Seite 99). ist aktiviert und es verbleibt CONT (leuchtet): Es wird die fortlaufende mindestens 5 Minute...
Seite 35 SNGL: Erscheint, wenn SINGLE CLIP MODE auf der rechten Seite der ND-Filteranzeige (1 bis auf Seite CAM CONFIG 1 im Menü MAINTENANCE auf „ON“ steht und dieses f Weißwertspeicher Gerät einen Clip sucht oder abspielt (siehe Anzeige des aktuell eingestellten automatischen Seite 87).
Seite 36 k Audiopegel Hinweis Anzeige der Pegel von Audiokanal 1 und 2. Die Während der Aufzeichnung in speziellen Modi Spitzenpegelanzeige des VDR-Pegelmessers wie Interval Rec oder Slow & Quick Motion steht in folgendem Verhältnis zum Tonpegel. weicht die angezeigte verbleibende Disc- Aufzeichnungszeit möglicherweise von der Zeit ab, die tatsächlich aufgezeichnet und gespeichert werden kann.
Seite 37: Kapitel 2 : Vorbereitungen
Camcorders an und bringen Sie dabei den Strich an der Seite des Akkus auf Höhe des Strichs am Camcorder. Verwenden Sie zur Sicherheit nur Akkus und Netzteile von Sony, die unten aufgelistet sind. • Lithium-Ionen-Akku BP-GL95/GL65/L60S/ L80S • Wechselstrom mit einem AC-Netzteil AC-...
Seite 38: Verwendung Von Wechselstrom
Camcorder an wie einen Akku und schließen Sie es dann an eine Netzsteckdose an. Weitere Auskünfte zum Anschluss des Suchers an den Das AC-DN10 liefert eine Leistung von bis zu Camcorder erhalten Sie bei Ihrem Sony Kundendienst. 100 W. 1 Lösen Sie den Querrichtungs-...
Seite 39: Abnehmen Des Suchers
Querrichtungs-Fixierring für den Sucher Querrichtungs-Fixierring für den Sucher Anschlag Längsrichtungs-Fixierknopf des Suchers Hochsetzen des Sucherschuhs Stecken Sie den Sucheranschluss fest in den Anschluss VF. Lösen Sie die Längsrichtungs- Anschluss VF Fixierhebel und die Längsrichtungs- Fixierknöpfe. Ziehen Sie dann die Sucherschiebeplatte nach vorne. Schrauben Sie mit einem Abnehmen des Suchers Sechskantschlüssel von 2,5 mm die...
Seite 40: Sucherdreharm Bkw-401
Sucherdreharm BKW-401 Griff-Vorderabdeckung Wenn Sie den Sucherdreharm BKW-401 (nicht mitgeliefert) anbringen, können Sie den Sucher so wegdrehen, dass er nicht gegen Ihr rechtes Bein stößt, wenn Sie den Camcorder in der Hand Schraube mit Sechskantloch tragen. Sucherschiebeplatte Führen Sie die Schritte 1 und 2 des Bringen Sie die Griff-Vorderabdeckung vorherigen Abschnitts „Hochsetzen des mit oben anliegender Unterseitenkante...
Seite 41: Abnehmen Des Okulars
Spiegel vom Staub zu befreien, wenn man neues Okular ein. das Okular abnimmt. Auskünfte zum Austausch des Okulars erhalten Sie bei Ihrem Sony Kundendienst. Drehen Sie den Fixierring des Okulars entgegen dem Uhrzeigersinn, bis die rote Markierung des Fixierrings mit Einstellung der Schärfe und des...
Seite 42: Einstellung Des Einsatzorts
Einstellung des Einsatzorts PEAKING CONTRAST BRIGHT ZEBRA TALLY DISPLAY HIGH MOMENT ASPECT Bei erstmaliger Verwendung des Camcorders 1 Regler PEAKING 2 Regler CONTRAST Der Einsatzort ist nicht werkseitig eingestellt. 3 Regler BRIGHT Daher muss dieser Punkt vor dem Gebrauch des Geräts eingestellt werden.
Seite 43: Einstellung Von Datum/Uhrzeit Der Internen Uhr
FORMAT SETTING Einstellung von Datum/ COUNTRY :?NOT SELECTED SYSTEM LINE 1080 Uhrzeit der internen Uhr SET FORMAT AND TURN OFF ONCE. Sie können das Datum und die Uhrzeit der internen Uhr einstellen oder ändern. Die Drehen Sie am Regler MENU, um die eingestellten Datums- und Uhrzeitwerte werden zur Verwendung gewünschte Zone für den Zeitcode verwendet.
Seite 44: Montage Des Objektivs
links vom gewählten Punkt wird zu z und Montage des Objektivs z links von der Einstellung wird zu ?. Drehen Sie am Regler MENU, um den gewünschten Wert zu wählen, und drücken Sie den Regler MENU. z wird zu und ? wird zu z. Schalten Sie zuerst den Camcorder aus und Wiederholen Sie für die weiteren montieren Sie dann das Objektiv auf folgende...
Seite 45: Einstellung Des Auflagemaßes
Achtung Einstellung des Wenn das Objektiv nicht fest sitzt, kann es sich beim Betrieb des Camcorders lösen. Dabei kann es Auflagemaßes zu schweren Schäden kommen. Achten Sie deshalb darauf, das Objektiv sicher zu befestigen. Es empfiehlt sich, den Objektivsicherungsgummi wie oben abgebildet am Objektivfeststellhebel anzubringen.
Seite 46: Vorbereitung Des Audioeingabesystems
Stellen Sie den Zoomring auf Vorbereitung des Weitwinkel. Audioeingabesystems Drehen Sie den F.f- oder F.B-Ring, bis die Karte scharfgestellt ist, und achten Sie darauf, dabei nicht den Fokussierring zu bewegen. Anschluss eines Mikrofons an die Wiederholen Sie Schritte 4 bis 7, bis sich die Karte über den ganzen Bereich vom Buchse MIC IN Weitwinkel bis zum Teleobjektiv im...
Seite 47: Anschluss Von Mikrofonen An Die Buchsen Audio In
Es folgt das Verfahren zur Montage eines Electret-Kondensatormikrofons, z. B. das ECM- 674/678. Zum Anschluss des CAC-12 siehe die Bedienungsanleitung des CAC-12. Setzen Sie das Electret- Kondensatormikrofon ein. 1 Lösen Sie den Kugelgelenk- Verschlusshebel. 2 Wickeln Sie den Mikrofonabstandhalter (zum Mikrofon mitgeliefert) um das Mikrofon, und entfernen Sie die Schutzfolien auf den beiden Seiten des...
Seite 48: Montage Eines Tragbaren Uhf-Tuners (Für Ein Drahtloses Uhf- Mikrofonsystem)
CAC-12 ein. Montage eines tragbaren UHF- Tuners (für ein drahtloses UHF- Mikrofonsystem) Montieren Sie zur Verwendung eines drahtlosen Sony UHF-Mikrofonsystems einen der folgenden tragbaren UHF-Tuner. • Drahtloser Digitalempfänger DWR-S01D • UHF-Synthesizer-Tuner WRR-855S 1 Schalter +48V/OFF • UHF-Synthesizer-Tuner mit Diversity-...
Seite 49: Montage Des Dwr-S01D Oder Wrr
WRR-862 enthaltene Halteplatte ein. Wenden Sie sich bezüglich der WRR- Stellen Sie den Schalter AUDIO IN für Tunerhalterung (Zubehörteilenummer: A-8278- den Kanal, an dem Sie das Audiosignal 057-B) an den Sony Kundendienst oder einen einspeisen möchten, auf WIRELESS Handelsvertreter. (siehe Seite 27). Hinweise BP-GL65/GL95/L60S/L80S •...
Seite 50: Anschluss Eines Audiogeräts Mit Line-Eingang
Setzen Sie den Akku ein. Einzelheiten zum Einsetzen des Akkus siehe „Einsetzen des Akkus“ auf Seite 37. Montieren Sie den Tuner auf der WRR- Tunerhalterung. 1 Schalter AUDIO IN CH-1/CH-2 WRR-862 2 An Buchse DC OUT 3 An Buchse AUDIO IN CH1 oder CH2 4 Wahlschalter LINE / AES/EBU /MIC Schließen Sie das Netzkabel des Tuners an die Buchse DC OUT des Camcorders...
Seite 51: Stativ-Montage
Menü MAINTENANCE mit dem Punkt REAR Stativ-Montage XLR AUTO ein- und ausgeschaltet werden. Bringen Sie den Stativaufsatz VCT-14 (nicht mitgeliefert) am Stativ an. Stativaufsatz 1 Schalter AUDIO IN CH-1/CH-2 2 An Buchse AUDIO IN CH1 oder CH2 3 Audiogerät 4 Wahlschalter LINE / AES/EBU / MIC Kamerabefestigung Montieren Sie den Camcorder auf dem Stativaufsatz.
Seite 52: Anschluss Einer Videoleuchte
Zubehörfixierschuh am Camcordergriff und schließen Sie das Videoleuchtenkabel an die Buchse LIGHT an. Hinweis Der Zubehörschuh dieses Geräts entspricht dem Typ eines 1/4"-Gewindelochs. Wenden Sie sich bitte an Ihren Sony Handelsvertreter, wenn Sie diesen Typ durch eine Zubehörschiene ersetzen möchten. Anschluss einer Videoleuchte...
Seite 53: Gebrauch Des Schulterriemens
Entfernung des Schulterriemens Gebrauch des Zum Lösen hier drücken und in Schulterriemens Pfeilrichtung ziehen. Anbringung des Schulterriemens Stecken Sie eine der Spangen in einen Schulterriemenhalter. Am Riemen ziehen, bis die Spange einrastet Clip Stecken Sie die andere Spange wie in Schritt 1 in den Schulterriemenhalter auf der anderen Seite des Griffs.
Seite 54: Einstellung Der Schulterpolsterposition
• Wahlschalter SHUTTER • Taste, der die Funktion TURBO SWITCH zugewiesen wurde (Schalter ASSIGN 1/3/4, Taste COLOR TEMP. (PDW-700), Schalter ASSIGN 5 (PDW-F800) oder Taste RET am Objektiv) • Taste REC START (und die VTR-Taste am Objektiv und die Taste, der die...
Seite 55: Paint-Einstellung Bei Angeschlossener Fernbedienung
Aufzeichnungsstart Einstellungen von RM wurde (Schalter ASSIGN 1/3/4, Taste COLOR /-stopptaste REC START TEMP. (PDW-700), Schalter ASSIGN 5 PARA (PDW-F800) oder Taste RET am Objektiv)) Taste, der die Deakti- Akti- Akti- (wenn der Punkt RM REC START auf Seite Aufzeichnungsstart/-...
Seite 56 unabhängigen Datenbereich gespeicherten Paint- Konfigurationsmenü Einstelldaten auch dann verwenden, wenn man RM-B150 des Camcorders die Fernbedienung anschließt. In diesem Fall werden die im unabhängigen Datenbereich Unabhängiger gespeicherten Einstellungen neu eingestellt, Fernbedienungs Datenbereich -datenbereich wenn man die Einstellungen der Fernbedienung MASTER BLACK ändert.
Seite 57: Kapitel 3 : Einstellungen Der Aufnahme
Einstellungen der Aufnahme Kapitel b) Wenn das Videoaufnahmeformat auf MPEG IMX 50/ Einstellung des 40/30 eingestellt wurde. c) Wenn das Videoaufnahmeformat auf MPEG HD420 Aufzeichnungsformats HQ/SP oder DVCAM eingestellt wurde. Hinweise • Auf einer einzelnen Disk kann kein in unterschiedlichen Bildfrequenzgruppen aufgezeichnetes Material kombiniert werden (siehe Die von diesem Camcorder unterstützten Seite 58).
Seite 58: Einstellung Des Aufzeichnungsformats
• Wenn SYSTEM LINE auf 720 und 024 FORMAT SYSTEM FREQUENCY auf 59.9P SYSTEM LINE 1080 eingestellt ist, können Sie die SYSTEM FREQUENCY: 59.9i Aufnahmefrequenz der Kamera (SCAN REC FORMAT IMX 50 MODE) entweder auf 59.9 Hz oder 23.9 Hz ASPECT RATIO(SD): 16:9 AU DATA LEN(IMX):...
Seite 59: Einstellung Des Schwarz- Und Weißabgleichs
das Format von einem Format zu einem anderen Einstellung des wechselt, und dann erneut gestartet. Bildfrequenzgruppen Schwarz- und Die von diesem Gerät unterstützten Weißabgleichs Systemfrequenzgruppen sind in Bildfrequenzgruppen unterteilt wie auf folgender Tabelle dargestellt. Damit bei der Aufzeichnung mit dem Camcorder Bildfrequenzgruppe Systemfrequenz eine optimale Bildqualität garantiert ist, müssen...
Seite 60 Konfigurationsmenü kann auch ein manueller Bei unmöglichem automatischen Schwarzabgleich eingestellt werden. Schwarzabgleich Einzelheiten zum manuellen Schwarzabgleich finden Wenn der Schwarzabgleich nicht normal Sie im Wartungshandbuch. abgeschlossen werden kann, erscheint auf der Sucheranzeige etwa drei Sekunden lang eine Fehlermeldung. Im Weiteren werden die möglichen Meldungen aufgeführt.
Seite 61: Bei Einem Speicherfehler
Im Weiteren werden die möglichen Stellen Sie dann den Schwarz- und den Einstellungen des Wahlschalters FILTER Weißabgleich erneut ein. Wenden Sie sich an und die dafür einzustellenden Filter einen Sony Handelsvertreter, wenn diese aufgeführt. Meldung weiterhin erscheint, obwohl der Einstellung des Wahlschalters ND-Filter Schwarz- und Weißabgleich erneut...
Seite 62: Wenn Keine Zeit Für Den Weißabgleich Vorhanden Ist
während der Einstellung Helligkeitsschwankungen Hinweis verursacht werden . Stellen Sie, um dies zu Innerhalb des Rechtecks dürfen sich keine hellen vermeiden, den Blendenverstärkungsregler (als IG, Lichtpunkte befinden. IS oder S bezeichnet) am Objektiv ein. Einzelheiten dazu finden Sie in der Stellen Sie die Objektivblende ein.
Seite 63: Änderungder Farbtemperatur Bei Umschalten Des Nd-Filters
Durch Drehen am Regler MENU ändert sich Beim PDW-700 kann hierdurch per Tastendruck die Farbtemperatur in folgender Reihenfolge: 3200K y 4300K y 5600K von COLOR TEMP. der Weißabgleich automatisch auf 5600K (werkseitige y 6300K. Voreinstellung) gestellt werden. Wiederholen Sie die Schritte 3 und 4 Als Wert der Farbtemperatur für den nach Bedarf.
Seite 64 Einstellungen gespeichert werden können. In den ATW: ON ATW: OFF nachstehenden Fällen ist der Speicherinhalt a) In Speicher A, B oder C gespeicherte jedoch nicht mit den CC-Filter- (PDW-F800) Weißabgleich-Einstellungen bzw. ND-Filtereinstellungen (PDW-700) verknüpft. • Beim PDW-700, wenn die Anzahl der in A und B belegten Speicherplätze auf einen...
Seite 65: Einstellung Der Elektronischen Blende
Stellen Sie dann den Schwarz- und den Einstellung der Weißabgleich erneut ein. Wenden Sie sich an einen Sony Handelsvertreter, wenn diese elektronischen Blende Meldung weiterhin erscheint, obwohl der Schwarz- und Weißabgleich erneut vorgenommen wurden. Einzelheiten hierzu finden Sie im Wartungshandbuch.
Seite 66: Wahl Des Blendenmodus Und Der Belichtungszeit
Wert eingestellt ist, der größer als die Systemfrequenz • Bei künstlichem Licht, vor allem bei ist. Leuchtstoffröhren oder Quecksilberlampen, erscheint die Lichtintensität zwar konstant, aber ECS (Erweiterte klare Abtastung)-Modus die Rot-, Grün- und Blauanteile schwanken mit Wählen Sie diesen Modus für Bilder ohne der Frequenz der Spannungsversorgung und horizontale Störstreifen bei der Aufnahme von verursachen so ein Flimmern.
Seite 67: Einstellung Des Blendenmodus Und Der Standardmodus-Belichtungszeit
CAM CONFIG 2 im Menü MAINTENANCE in Einstellung des Blendenmodus und der einer Ecke einblenden (siehe Seite 197). Standardmodus-Belichtungszeit Einstellung der Belichtungszeit im ECS- Wenn die Belichtungszeit ausgewählt wurde, bleibt sie auch bei ausgeschaltetem Camcorder oder SLS-Modus gespeichert. Stellen Sie den Belichtungszeitmodus Gehen Sie zur Einstellung des Punktes auf ECS oder SLS (siehe vorherigen VF DISPLAY MODE auf Seite VF...
Seite 68: Einstellung Der Belichtungszeit In Gradeinheiten
b links vom gewählten Punkt wird zu z und M24 SHUTTER SELECT z links von der Einstellung wird zu ?. SHUTTER SELECT : DEGREE ADD: ---.- Drehen Sie am Regler MENU, bis ON DEL: DEGREE SECOND erscheint, und drücken Sie dann den 1: 216.0 1/99.85 Regler MENU.
Seite 69 Die gewählte Einstellung wird gelöscht. Die M24 SHUTTER SELECT Nummern der Einstellungen nach der gelöschten SHUTTER SELECT : DEGREE Einstellung werden nach oben verschoben, um ADD: ---.- die gelöschte Einstellung zu ersetzen. (Das DEL: DEGREE SECOND folgende Beispiel zeigt die Anzeige nach dem *1: 216.0 1/99.85 2: 180.0...
Seite 70: Änderung Des Bezugswerts Der Automatischen Blendeneinstellung
Drehen Sie am Regler MENU, bis „ON“ Änderung des erscheint, und drücken Sie dann den Regler MENU. Bezugswerts der z links vom gewählten Punkt wird zu b und automatischen ? links von der Einstellung wird zu z. Der Punkt IRIS OVERRIDE steht nun auf Blendeneinstellung „ON“.
Seite 71: Einstellung Des Automatischen Blendenfensters
Sollte die Anzeige des automatischen Blendenfensters nicht erwünscht sein, stellen Sie dies auf OFF. Drehen Sie am Regler MENU, bis b neben IRIS WINDOW steht und drücken Sie den Regler MENU. b wird zu z und z wird zu ?. Öffnung der Objektivblende Drehen Sie am Regler MENU, bis das Blende um 1...
Seite 72: Einstellung Des Audiopegels
Stellen Sie den Punkt CLIP HIGH LIGHT auf Einstellung des Seite AUTO IRIS im Menü USER auf ON. Audiopegels Wenn Sie die Schalter AUDIO SELECT CH-1/ CH-2 auf AUTO stellen, werden die Eingangspegel der an den Audiokanälen 1 und 2 aufzuzeichnenden Audiosignale automatisch eingestellt.
Seite 73: Verhältnis Zwischen Der Einstellung Des Aufzeichnungspegels Und Den Audiopegelreglern
Einstellung Regler FRONT MIC LEVEL-Steuerung F+S1 Mit dem Regler MIC LEVEL verknüpfter Regler LEVEL (CH-1). REAR2/WRR LEVEL: Audio- Aufzeichnungspegel von Kanal 2 Einstellung Regler SIDE2 Regler LEVEL (CH-2) (rechts) LEVEL FRONT MIC LEVEL-Steuerung F+S2 Mit dem Regler MIC LEVEL CH-3 verknüpfter Regler LEVEL (CH-2).
Seite 74: Aufzeichnung Auf Den Audiokanälen 3 Und 4
MIC CH2 LEVEL: Audio-Aufzeichnungspegel von Kanal 2 Einstellung Regler SIDE2 Regler LEVEL (CH-2) (rechts) FRONT MIC LEVEL-Steuerung F+S2 Mit dem Regler MIC LEVEL verknüpfter Regler LEVEL (CH-2). LEVEL Hinweis Wenn der Betrieb des Reglers MIC LEVEL und der CH-3 F-RUN Regler LEVEL (CH-1/CH-2) miteinander verknüpft sind AUTO R-RUN...
Seite 75: Einstellung Der Audioaufzeichnungspegel
Die Pegel der Audiokanäle 3 und 4 können jetzt mit dem Regler MIC LEVEL eingestellt werden. Einstellung auf einen festen Wert Stellen Sie die Menüpunkte in Schritt 2 des vorherigen Abschnitts „Manuelle Einstellung“ auf FIX. Schalter CH-3 1 F: Das Audiosignal des Frontmikrofons wird aufgezeichnet.
Seite 76: Einstellung Der Zeitdaten
Stellen Sie den Schalter PRESET/ Einstellung der REGEN/CLOCK auf PRESET. Zeitdaten Stellen Sie den Schalter F-RUN/SET/R- RUN auf SET. Die erste Stelle (ganz links) des Zeitcodes blinkt. Hinweis Ändern Sie die Werte mit den Hoch-/ Es können Unterbrechungen in den Herunter-Pfeiltasten und verschieben Kameravideosignalen auftreten, wenn das Geräteformat Sie die blinkende Stelle mit den Rechts-...
Seite 77: Einstellung Der Benutzerbits
Die eingestellten Benutzerbitdaten werden Einstellung der Benutzerbits sowohl für LTC als auch für VITC aufgezeichnet. Durch die Einstellung der Benutzerbits Speichern der Benutzerbiteinstellung im (Hexadezimalzahl mit bis zu 8 Stellen) können Speicher Sie Benutzerinformationen wie Datum, Uhrzeit Die Benutzerbiteinstellung wird (neben der oder Szenennummer auf der Zeitcodespur Echtzeit) automatisch gespeichert und bleibt auch aufzeichnen.
Seite 78: Synchronisierung Des Zeitcodes Mit Einer Externen Quelle
Beispiel 2: Zusammenschalten mehrerer Synchronisierung des Zeitcodes mit Camcorder zur Synchronisierung des Zeitcodes einer externen Quelle Referenzcamcorder DISP SEL HOLD RESET DISPLAY BRIGHT LEVEL EXPAND CHAPTER COUNTER RC U-BIT THUMBNAIL CLIP MENU F-RUN ESSENCE AUTO MARK R-RUN MANUAL AUDIO SELECT S.SEL CH-1 CH-2...
Seite 79 Dadurch wird der interne Zeitcodegenerator möglicherweise unterbrochen, wenn Sie den mit dem externen Zeitcode synchronisiert. Akku zuerst abnehmen. Nach etwa 10 Sekunden können Sie die Kamerasynchronisierung während der Verbindung zum externen Zeitcode trennen, Zeitcodesynchronisierung ohne dass die Synchronisierung verloren Während der Zeitcodesynchronisierung erfolgt geht.
Seite 80: Kapitel 4 : Aufnahme
• PFD23A (Kapazität 23,3 GB) Luftfeuchtigkeit aus. • PFD50DLA (Kapazität 50,0 GB) • Lagern Sie das Gehäuse so, dass kein Staub 1) Professional Disc ist ein Warenzeichen der Sony eindringt. Corporation. • Bewahren Sie die Gehäuse in den dafür vorgesehenen Behältern auf.
Seite 81: Laden Und Ausgabe Einer Disc
diesem Fall, bis die Anzeige erlischt, und fahren Sie Einstellungen des dann mit Schritt 2.fort. Unterseite der Disc Schreibschutzschalters Drücken Sie die Taste EJECT. Die Abdeckung des Disc-Faches öffnet sich. Taste EJECT 1 Legen Sie die Disc in Pfeilrichtung V In Pfeilrichtung verschieben ein, und 2 schließen Sie das Disc-Fach Einstellungen des Schreibschutzschalters...
Seite 82: Formatieren Einer Disc
Führen Sie den auf der folgenden Hinweis Abbildung dargestellten Vorgang Berühren Sie die Disc nicht und versuchen Sie auch durch. nicht, Sie mit Kraft zu entnehmen, bevor sie nicht komplett ausgegeben wurde. 1 Öffnen Sie diese Gummiabdeckung. 2 Schieben Sie die schwarze Metallplatte Formatieren einer Disc in der Zugriffsöffnung mit einem Schraubenzieher oder ähnlichen...
Seite 83: Schnellrettung
• Die vollständige Rettung einer mit diesem Datenrettung durchzuführen. Camcorder aufgenommenen Disc kann mit dem Legen Sie die Disc ein, deren PDW-F1600, PDW-HD1500, PDW-F800 oder Aufzeichnung nicht ordnungsgemäß PDW-700 durchgeführt werden. Die vollständige Rettung kann mit keinem anderen beendet wurde.
Seite 84: Grundlegende Aufnahmeverfahren
Tabelle zu Geräten, mit denen die Disc gerettet Grundlegende werden kann. Aufnahmeverfahren SALVAGE DISC CANNOT BE RECORDED. FORMAT DISC OR CONTACT SERVICE TO RUN CLIP SALVAGE PROGRAM. Dieser Abschnitt beschreibt die grundlegenden (XXXX) Verfahren für Aufnahmen und Aufzeichnungen. PUSH ESCAPE SWITCH Überprüfen Sie die den korrekten Betrieb des OR ROTARY ENCODER.
Seite 85: Grundlegende Aufnahmeverfahren: Von Der Einstellung Des Schwarz-/ Weißabgleichs Zum Aufnahmestopp
Einzelheiten siehe „Einstellung des Weißabgleichs“ auf Seite 61. Richten Sie die Kamera auf das Motiv und stellen Sie Schärfe und Zoom ein. Auf dem PDW-F800, Sie können dann mit der Fokushilfsfunktion scharfstellen (siehe Seite 88). Falls nötig, stellen Sie die elektronische...
Seite 86: Überprüfung Der Letzten Zwei Sekunden Der Aufzeichnung (Aufzeichnungskontrolle)
Möglichkeiten zur Überprüfung der Falls den Schaltern ASSIGN 1/3/4, der Taste Aufzeichnung. COLOR TEMP (PDW-700) bzw. dem Schalter ASSIGN 5 (PDW-F800) die gleiche Aufnahmekontrolle: Sie können sich die letzten zwei Sekunden der Aufzeichnung auf der Funktion zugewiesen wurde wie der Taste Sucheranzeige in Schwarz-Weiß...
Seite 87: Standbild Während Der Wiedergabe
Farbwiedergabe auf einem Videomonitor: Sie Wählen Sie LIVE & PLAY, und drehen können sich die Aufzeichnung ohne einen Sie dann den Regler MENU bis „ON“ externen Adapter auf einem Farbmonitor in angezeigt wird. Farbe ansehen. Die Kamerasignale erscheinen im Sucher, sogar bei der Wiedergabe.
Seite 88: Beeinträchtigung Der Wiedergabebedingungen
Wiedergabe nach der Aufzeichnung Maßnahmen zur Vorbeugung von Verschlechterungen der Wiedergabe Das Gerät hält an der Stelle an, an der die Aufzeichnung endet. Beachten Sie beim Umgang mit Discs Folgendes. Um einen Clip wiederzugeben, drücken Sie die • Öffnen Sie die Gehäuse der Discs nicht und Taste F REV, um zum Startbild eines beliebigen berühren Sie die Discs niemals mit der Hand.
Seite 89: Aufrufen Der Fokushilfsanzeige
ein Motiv scharf, indem Sie am Fokussierring Aufrufen der Fokushilfsanzeige drehen, bis die Leiste ihre Höchstlänge erreicht hat. Rufen Sie die Seite FOCUS ASSIST im Menü OPERATION auf. Weitere Informationen zu Menüfunktionen siehe Scharfstellposition: Position, an der die Leiste ihre „Basismenüfunktionen“...
Seite 90: Fortgeschrittene Funktionen Zur Aufnahme
Schaltern ASSIGN 1/3/4, der Taste COLOR Einzelheiten zu Menüfunktionen siehe „Basismenüfunktionen“ auf Seite 212. TEMP (PDW-700) bzw. dem Schalter ASSIGN 5 (PDW-F800) oder der Taste RET am Objektiv die Wählen Sie die gewünschte entsprechenden Markierungsfunktionen Inhaltsmarkierung, und drehen Sie am zuweisen (siehe Seite 230).
Seite 91: Einstellung Der Skizze Bei Der Aufnahmezeit
Zustände befindet. Einstellung der Skizze bei der • Die Clip Continuous Rec-Funktion ist aktiviert. • Während Slow & Quick Motion-Aufnahmen (nur Aufnahmezeit PDW-F800) Wenn Sie einen Clip aufzeichnen, können Sie Einstellung von Bild-Puffer-Zeit/Bild- festlegen, welches Vollbild als Skizze des Clips Puffer-Modus verwendet wird (siehe Seite 113).
Seite 92 Wiedergabe- oder Aufnahmekontrolle starten, TEMP. (PDW-700) bzw. dem Schalter ASSIGN werden die Bilddaten für die Dauer der Bild- 5 (PDW-F800) und der Taste RET am Objektiv Puffer-Zeit nicht im Speicher abgelegt. Deshalb zuweisen. wird die Dauer des Disc-Zugriffs nach dem Einzelheiten siehe „Zuweisung von Funktionen zu...
Seite 93: Zeitraffer-Video (Interval Rec-Funktion)
• Die Clip Continuous Rec-Funktion ist aktiviert. Speicher abgelegte Video- und • Während Slow & Quick Motion-Aufnahmen (nur Audioaufnahmen verloren, ohne auf der Disc PDW-F800) aufgezeichnet zu werden. Wechseln Sie daher • SCAN MODE auf der Seite FORMAT im Menü den Akku keinesfalls während der OPERATION ist auf „23.9P“...
Seite 94: Einstellungen Des Auto Interval Rec-Modus Und Aufnahme
Punkt Beschreibung 005 REC FUNCTION Menüfunktionen Die Einstellungen der Punkte in CACHE/INTVAL REC: A.INT Zusammenhang mit Interval TAKE TOTAL TIME : 5MIN Rec auf der Seite REC REC TIME 5SEC PRE-LIGHTING FUNCTION im Menü DISC EXCHG CACHE: OPERATION können nicht CLIP CONT REC geändert werden.
Seite 95 Wenn gewünscht, wählen Sie PRE- Funktion PRE-LIGHTING verwenden, beginnt die Aufzeichnung, nach dem LIGHTING und drehen den Regler Einschalten des Lichts. MENU, um den Zeitpunkt für das Die tatsächliche Aufzeichnung auf der Disc Einschalten des Lichts vor dem beginnt, wenn der Camcorder ca. zehn Aufnahmestart zu wählen.
Seite 96: Einstellungen Des Manual Interval Rec-Modus Und Aufnahme
sich das Objekt während dieser Zeit permanent 005 REC FUNCTION im Bildrahmen befindet. CACHE/INTVAL REC: M.INT Die Disc-Aufzeichnungszeit zeigt die Laufzeit NUMBER OF FRAME : der fertig gestellten Aufnahme an. Der TRIGGER INTERVAL: Camcorder kalkuliert das Zeitrafferintervall aus DISC EXCHG CACHE: diesen beiden Zeiten.
Seite 97: Slow & Quick Motion-Aufnahme
TALLY (grüne Kontrollanzeige) im Drehen und Aufzeichnung Sucher blinkt zweimal pro Sekunde. Nachdem Sie die grundlegenden Ein anderer Einstellungswert als „M“: Verfahren für das Drehen und die Konsekutiv-Modus (wiederholte Aufzeichnung durchgeführt haben, Aufzeichnung von Aufnahmen nach wobei Sie die Anleitungen in einem Betriebsvorgang).
Seite 98: Aktivierung Der Funktion
„Basismenüfunktionen“ (Seite 212). - Die Clip Continuous Rec-Funktion ist aktiviert. - Während Slow & Quick Motion-Aufnahmen (nur Wählen Sie SLOW & QUICK und PDW-F800) drehen Sie am Regler MENU, bis ON • Der interne Speicher des Geräts ist nicht unbegrenzt, erscheint.
Seite 99: Disc-Wechsel Mit Aktivierter Funktion
unterbrochen werden, wenn der Disc-Wechsel zu Nehmen Sie schnell die Disc heraus, lange dauert. legen Sie eine formatierte leere Disc ein und schließen Sie den Deckel. Aktivierte Disc-Wechsel- Wenn die Disc geladen ist, ändern sich die Speicherfunktion Anzeige REC (Aufzeichnung, rote Kontrollanzeige) im Sucher und die Tally- Anzeige (beide leuchten jetzt kontinuierlich), Rufen Sie Seite REC FUNCTION des...
Seite 100: Neuaufnahme Des Zuletzt Aufgezeichneten Clips
Sie können die Clip Continuous Rec-Funktion Ein/Aus einem der Schalter ASSIGN 1/2/3/4, der Neuer Clip Taste COLOR TEMP (PDW-700) bzw. dem Schalter ASSIGN 5 (PDW-F800) und der Taste Neufaufnahme des zuletzt RET am Objektiv zuweisen. aufgezeichneten Clips Einzelheiten siehe „Zuweisung von Funktionen zu Gehen Sie bei pausierter Aufzeichnung oder nach den Schaltern ASSIGN“...
Seite 101: Automatische Zuordnung Von Benutzerdefinierten Titeln Bei Der Aufzeichnung Von Clips
zuzuweisen, was das Clip-Management Hinweis vereinfacht. Wenn zum Beispiel die Titel Je nach Einstellung der Seriennummer können doppelte TITLE00001 bis TITLE00020 den Clips Clip-Titel erstellt werden, z. B., wenn Sie die C0001.MXF bis C0020.MXF auf Disc 1 Seriennummer auf den ursprünglichen Wert zugewiesen werden, dann werden die Titel zurückstellen, nachdem Sie schon mehrere Clips TITLE00021 bis TITLE00037 den Clips...
Seite 102: Erstellung Einer Liste Von Titelpräfix-Strings
„LOAD PREFIX DATA“ und drücken Erstellung einer Liste von Titelpräfix- Sie dann den Regler MENU. Strings Es erscheint „MEMORY STICK ACCESS“, Bereiten Sie die Daten vorab gemäß den und die Datei auf dem „Memory Stick“ folgenden Regeln vor. (TITLES.TXT) wird auf den internen Speicher des Geräts übertragen.
Seite 103: Direkte Eingabe Eines Titelpräfix
Rückstellen des Anfangswerts auf 00001 Direkte Eingabe eines Titelpräfix (Wahl eines Punktes auf dem Menübildschirm: (Wahl eines Punktes auf dem Menübildschirm: Drehen Sie am Regler MENU, bis die Drehen Sie am Regler MENU, bis die Markierung b auf den gewünschten Punkt weist.) Markierung b auf den gewünschten Punkt weist.) Rufen Sie Seite CLIP TITLE des Menüs Rufen Sie Seite CLIP TITLE des Menüs...
Seite 104: Zuweisung Von Benutzerdefinierten Namen Für Clips Und Clip-Listen
Der Camcorder verlässt den Modus für - Symbole: ", *, /, :, <, >, ?, \, | numerische Eingabe und die ursprüngliche • Je nach Zeichentyp kann die Länge von Seite CLIP TITLE erscheint. Dateinamen (Teil „C*“) auf 14 Zeichen beschränkt sein.
Seite 105: Title Im Menü Operation Auf
028 FILE NAMING NAMING FORM: FREE AUTO NAMING: C**** C0001.MXF TITLE00001 Drehen Sie am Regler MENU, um Wenn der Unterpunkt „AUTO NAMING“ auf „AUTO NAMING“ zu wählen, und „C****“ gestellt ist drücken Sie dann den Regler MENU. Drehen Sie am Regler MENU, um „TITLE“...
Seite 106: Erstellen Von Clip-Namen Durch Verwendung Von Planungsmetadaten
Dateiendung) Verzeichnis • Dateiendung: XML General/Sony/ Planning Sakura.SMI a) Das Verzeichnis General/Sony/Planning wird beim Formatieren einer Disc automatisch erstellt. Hinweis Benutzerdefinierte Clip-Listen-Namen können Speichern Sie nicht mehr als 100 Planungsmetadaten- durch FAM und FTP benutzt werden. Dateien an den oben genannten Speicherorten. Das Gerät kann die Dateien evtl.
Seite 107: Beispiele Automatisch Erzeugter Clipnamen
Hinweise Überprüfung der Clip-Namen • Geben Sie beim Erstellen einer Datei jede Anweisung Drücken Sie die Taste THUMBNAIL, um die als einzelne Zeile ein mit einem CRLF erst nach dem Skizzenanzeige aufzurufen und wählen Sie den letzten Zeichen in der Anweisungszeile, und geben Sie Clip, dessen Namen Sie prüfen möchten.
Seite 108: Aufnahme Von Videosignalen Externer Geräte
Beispiel für eine Zeichenfolge des Namens einer innerhalb von Zeichenfolgen des Namens von Inhaltsmarkierung Inhaltsmarkierungen. <?xml version="1.0" encoding= "UTF-8"?>3 <PlanningMetadata xmlns="http:// Aufnahme von Videosignalen xmlns.sony.net/pro/metadata/planningmetadata externer Geräte " assignId="H00123" creationDate= "2009-04-15T08:00:00Z" lastUpdate= Sie können wählen zwischen der Aufzeichnung "2009-04-15T15:00:00Z" version="1.00">3 von Daten, die mit der Kamera aufgenommen <Properties propertyId="assignment"...
Seite 109: Aufnahme Analoger Fbas-Signale (Bei Installierter Cbk-Sc02)
Signale vor der Aufzeichnung zu HD-Signalen Aufnahme analoger FBAS-Signale (bei konvertiert. installierter CBK-SC02) Hinweise Wenn die optionale, analoge FBAS-Eingabekarte • Bei Wahl eines SD-Aufnahmeformats (MPEG IMX CBK-SC02 in diesem Gerät installiert ist, können 50/40/30 oder DVCAM) ist es nicht möglich, HD- Sie analoge FBAS-Signale aufzeichnen, die über SDI-Signale aufzuzeichnen.
Seite 110 Flash-Laufwerke aktiviert. • Metadaten: \MSSONY\PRO\XDCAM\MEMDISC\ PROAVID\Clip Aufzeichnung von Proxy-Daten unter • Planungsmetadaten: \MSSONY\PRO\XDCAM\ Synchronisierung zur Disc-Aufzeichnung MEMDISC\PROAVID\General\Sony\Planning Hinweise Schließen Sie ein USB-Flash-Laufwerk • Wenn Sie direkt nach dem Einschalten des Geräts mit am USB-Anschluss an. der Aufzeichnung beginnen und dann die Aufzeichnung nach nur kurzer Zeit beenden, hört der...
Seite 111 heben den Schreibschutz auf und schließen es erneut Suchen Sie das Videobild des (gerade wiedergegebenen oder gestoppten) • Die Meldung „MEM REC NG!“ erscheint, wenn Sie Clips, den Sie kopieren möchten. die Aufzeichnung starten, ohne dass ein USB-Flash- Laufwerk angeschlossen ist. Schließen Sie nach der Wählen Sie COPY CURRENT CLP auf Beendigung der Aufzeichnung ein USB-Flash- der Seite MEMORY REC im Menü...
Seite 112 die den vollendeten Prozentwert des und auf dem LCD-Monitor. Nach der Vorgangs angibt. Nach der Beendigung des Beendigung des Vorgangs erscheint die Vorgangs erscheint die Meldung Meldung „COMPLETE“. „COMPLETE!“. Dann wurden alle Proxy-Daten auf dem Die Proxy-Daten aller Clips der Disc werden USB-Flash-Laufwerk gelöscht.
Seite 113: Kapitel 5 : Funktionen In Benutzeroberflächen
Funktionen in Benutzeroberflächen Kapitel Überblick Sie können Szenen suchen, die gesuchten Szenen (Die Clip-Namen und -Titel können auf den abspielen und Szenen auf den Benutzerbildschirmen in europäischen Sprachen, Benutzerbildschirmen (GUI) auswählen (eine auf Japanisch, Koreanisch, Vereinfachtem Clip-Liste anlegen). Die Benutzerbildschirme Chinesisch und Traditionellen Chinesisch bilden Ihren Zugriffspunkt zu Discs und auf Discs angezeigt werden.)
Seite 114 Clip-Wiedergabeanzeige Clip-Skizzenanzeige Clip:C0006 006/040 TC 00:23:00:25 TC 00:23:40:07 TC 00:24:45:11 TC 00:25:06:14 TC 00:25:49:23 TC 00:26:22:10 TC 00:27:19:04 TC 00:27:51:09 TC 00:28:06:09 TC 00:28:22:02 TC 00:23:34:18 TC 00:23:54:22 30 NOV 2005 13:38 0:00:10:23 DATE&TIME Leuchtet THUMBNAIL THUMBNAIL Leuchtet nicht ESSENCE ESSENCE MARK MARK...
Seite 115: Informationen Und Steuerelemente In Skizzenanzeigen
Informationen und Steuerelemente in Skizzenanzeigen Die Anzeige von Clip- oder Cliplistennamen Sie können festlegen, dass Titel statt Namen in den Clipnamenbereichen der Skizzenanzeige erscheinen sollen. Sie können auch die Anzeigesprache ändern. Um festzulegen, dass Titel, falls vorhanden, mit höherer Priorität als Namen angezeigt werden a Clip-Name sollen, wählen Sie unter Settings >Display Title Zeigt den Namen oder einen Titel des gewählten...
Seite 116: Indexbild
f Erstellungsdatum und –uhrzeit des d Clip-Markierungssymbol Clips Zeigt das entsprechende Symbol an, wenn der Clip mit einer Clip-Markierung (OK/NG/KP Zeigt Erstellungsdatum und –uhrzeit des (KEEP)) versehen wurde (siehe Seite 133). ausgewählten Clips an. e Clip- und Bildinformationen g Dauer Ruft die Clip- oder Einzelbildinformationen auf, Zeigt die Länge (Aufnahmezeit) des die unter dem Punkt Clip Information im...
Seite 117 d Scrollbar gewählte Clip unterteilt wurde, um die erweiterten Skizzen anzuzeigen. Siehe die Beschreibung unter „Clip-Skizzenanzeige“ (Seite 115). c Skizzen-Nummer/Gesamtskizzenzahl e Erstellungsdatum und –uhrzeit des Zeigt die Gesamtanzahl der erweiterten Skizzen an, und die Nummer der ausgewählten Skizze. Clips Zeigt Datum und Uhrzeit der Erstellung der Clip- d Scrollbar Liste bzw.
Seite 118: Anzeige Von Menüs
b Clip-Nummer/Gesamtclipzahl a Name der Inhaltsmarkierung Zeigt die Gesamtclipzahl auf der Disc und die Zeigt den Namen der Inhaltsmarkierung an (hier Nummer des Clips an, der die angezeigten Shot Mark1). Wenn der Name der Shot Mark Kapitel enthält. vom Benutzer festgelegt wurde, wird er auf der Wenn der Name der Inhaltsmarkierung ein Anzeige in Anführungszeichen ("...
Seite 119 2 Taste RESET/RETURN 1 Taste MENU DISP SEL HOLD RESET DISPLAY BRIGHT LEVEL EXPAND CHAPTER RETURN COUNTER RC U-BIT THUMBNAIL MENU CH-3 F-RUN ESSENCE AUTO MARK R-RUN MANUAL AUDIO SELECT S.SEL CH-1 CH-2 SUB CLIP AUDIO IN CH-4 PRESET FRONT REGEN REAR DISC MENU...
Seite 120 Disc Menu Im Disc Menu kann man Folgendes machen. Punkt Funktion/Einstellung Load Clip List Clip-Listen in den Speicher des Geräts laden. Save Clip List Speichern einer Clip-Liste unter dem aktuellen Namen auf der Disc, wobei alte Inhalte überschrieben werden. Save Clip list as... Speichern einer Clip-Liste auf der Disc unter einem neuen Namen.
Seite 121 Punkt Funktion/Einstellung Settings Unterpunkt SET Key on Thumbnail Wählt das Verhalten des Geräts, wenn eine Skizze ausgewählt und die Taste SET/S.SEL oder der Regler MENU gedrückt wird. Cue up & Still: Ruft die gewählte Skizze auf. Cue up & Play: Ruft die gewählte Skizze auf und spielt sie ab.
Seite 122: Gui-Anzeige-Funktionen
• Clip-Skizzenanzeige GUI-Anzeige-Funktionen • Cliplisten-Skizzenanzeige • Clip-Wiedergabeanzeige • Cliplisten-Wiedergabeanzeige Drücken Sie die Taste RESET/RETURN zur Rückkehr zum originalen Bildschirm. Regler MENU 3 Taste RESET/RETURN DISP SEL HOLD RESET DISPLAY BRIGHT LEVEL Rechts-/Links-Pfeiltasten EXPAND CHAPTER RETURN COUNTER RC U-BIT THUMBNAIL MENU CH-3 DISP SEL HOLD...
Seite 123: Skizzen-Funktionen
Rückkehr zur vorhergehenden Seite Skizzen-Funktionen Drücken Sie die Taste RESET/RETURN. Wechseln von einer Menüebene zur direkt darunter oder darüber liegenden Menüebene. Sie können die Skizzenanzeigen verwenden, um Wenn neben einem Menüpunkt ein B oder b- Clip-Informationen anzuzeigen und um Clips zu Zeichen angezeigt wird, gelangen Sie über die finden, zu sperren und zu löschen.
Seite 124: Suche Mit Hilfe Von Skizzen
Suche mit Hilfe von Skizzen Expand 007/235 Mit Hilfe der Skizzen, die auf den verschiedenen DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 Skizzenanzeigen erscheinen, können Sie Clips Skip Scroll und Sub-Clips einfach aufrufen und abspielen. DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 DUR 0:00:00:01 007/235...
Seite 125: Suche Von Szenen Mit Der Kapitelfunktion
der wiederum das erste Bild jedes Blocks als Mark1, Shot Mark2 und Rec Start- Skizze angezeigt wird. Inhaltsmarkierungen gesetzt wurden. Löschen der Shot Mark an einer Kapitelstelle Wählen Sie die Skizze, die Sie weiter Sie können die Shot Marks (Shot Mark0 bis Shot erweitern wollen.
Seite 126: Suche Von Szenen Mit Inhaltsmarkierungen
Select Essence Mark Shot Mark1 Shot Mark2 Rec Start Others In diesem Bildschirm können Sie Wenn Planungsmetadaten mit Wiedergabe und Suchen durchführen. benutzerdefinierter Inhaltsmarkierung geladen wurden Rufen Sie mit den Tasten PLAY/ Sie können benutzerdefinierte PAUSE oder F REV/F FWD das Inhaltsmarkierungen auswählen (siehe gewünschte Einzelbild auf.
Seite 127: Wiedergabe Der Gefundenen Szene
Auf der Clip-Wiedergabeanzeige wird mit den Tasten PREV und NEXT zum vorherigen oder nachfolgenden Aufzeichnungsstartpunkt gesprungen. Wiedergabe der gefundenen Szene Wenn Sie den Clip mit einer der im vorherigen Wahl von Clips nach Typen Abschnitt „Suche mit Hilfe von Skizzen“ (Clipfilterfunktion) (Seite 124) dargestellten Methoden gefunden haben, können Sie den gefundenen Clip aufrufen...
Seite 128: Bearbeitungsarten Der Filterergebnisse
Rufen Sie das Thumbnail Menu in der Filter-Skizzenanzeige auf. Wählen Sie „Copy to Clip List“ und drücken Sie dann die Taste SET/S.SEL oder den Regler MENU. Es erscheint eine Cliplisten-Skizzenanzeige, die die gefilterten Clips anzeigt, die in der Clip-Liste registriert wurden. Wählen Sie die Clipfilterbedingung.
Seite 129: Wahl Der Anzuzeigenden Skizzen-Informationen
Clipfilterbedingungen als Title2 -Titel anzeigen Änderung der Clip-Indexbilder Sie können die Clipfilterbedingungen für Cliplisten, die mit dem Befehl „Copy to Clip Die Clip-Skizzenanzeige zeigt Skizzen als List“ erstellt wurden, als Title2 -Titel anzeigen. Indexbilder für Clips an. Das Indexbild ist Wenn Settings >Display Title im Disc Menu auf normalerweise das erste Bild des Clips, aber Sie "On: Title2 {title2}"...
Seite 130: Überprüfung Der Clip-Eigenschaften
Seite 125) gefunden haben, können Sie es als Indexbild des Clips einstellen. Das folgende Beispiel erläutert diesen Vorgang von der erweiterten Skizzenanzeige aus. Weitere Informationen zu Funktionen der Skizzenanzeige siehe Seite 122. Wählen Sie in der erweiterten Clip No.: Clip-Nummer/Gesamtclipzahl Skizzenanzeige die Skizze des Clips, Name: Clip-Name dessen Indexbild Sie ändern wollen.
Seite 131 Funktionen spezieller Tasten Hinweise Taste Funktion • Eingegeben werden dürfen nur alphanumerische <, , Zeichen und Symbole der Software-Tastatur sowie Bewegt den Cursor ein Zeichen in von dieser Firmware-Version des Geräts Zeichen vorwärts oder unterstützten Schriftsätzen. Japanische Kanji können zurück. nicht eingegeben werden.
Seite 132 Settings >USB Keyboard Language gewählt werden (siehe den folgenden Abschnitt). • Korean: Es wird automatisch die koreanische Tastatur gewählt. Es können Hangul-Zeichen eingegeben werden, wenn eine koreanische USB-Tastatur angeschlossen ist. • Simplified Chinese: Die Anordnung der Hinweise Tastatur ist identisch mit der englischen •...
Seite 133: Clip-Markierungen Einstellen
Enter-Taste, um die Hervorhebung auf Taste Funktion „OK“ zu bewegen. R, r Mauszeiger befindet sich in einem Bearbeitungsfenster: Bewegt den Führen Sie einen der folgenden Schritte Cursor zum Anfang oder Ende. aus. „OK“ oder „Cancel“ sind Bearbeitung bestätigen und Software- hervorgehoben: Bewegt die Tastatur verlassen: Drücken Sie die r - Hervorhebung zwischen „OK“...
Seite 134: Sperren (Schreibschutz) Von Clips
Sperren aller Clips Für Clips mit festgelegten Clip- Markierungen erscheint ein Clip- Rufen Sie das Disc Menu auf. Markierungssymbol (siehe Seite 116). Clip-Markierungen löschen Wählen Sie Lock or Delete All Clips Führen Sie Schritte 1 bis 3 durch, wobei Sie einen und dann Lock All Clips.
Seite 135: Löschen Von Clips
Wählen Sie Lock or Delete All Clips und dann Unlock All Clips. Es erscheint eine Bestätigungsmeldung zur Aufhebung der Sperre aller Clips. Wählen Sie OK zum Entsperren oder Cancel, um den Vorgang abzubrechen, und drücken Sie dann die Taste SET/ S.SEL oder den Regler MENU.
Seite 136: Szenenauswahl (Bearbeitung Einer Clip-Liste)
Sie können auch Ihren Clips Titel beifügen und die Szenenauswahl Titel statt der Clip-Nummern zur Clipverwaltung nutzen. Weitere Einzelheiten siehe „Automatische (Bearbeitung einer Clip- Zuordnung anwenderdefinierter Clip-Titel“ (Seite 100). Liste) Clip-Listen Mit der Szenenauswahlfunktion kann man Clips Was bedeutet Szenenauswahl? aus den auf der Disc gespeicherten Clips auswählen und eine als „Clip-List“...
Seite 137: Wiedergabe Von Clip-Listen
dar. Bei der Wiedergabe einer Clip-Liste wird Sub-Clips hinzufügen: Verwenden Sie ebenfalls die aktuelle Clip-Liste verwendet. den Befehl Add Sub Clips, um die Nach der Erstellung und Bearbeitung einer Clip- gewünschten Clips einer Clip-Liste Liste muss diese auf einer Disc gespeichert hinzuzufügen.
Seite 138: Hinzufügung Von Sub-Clips
Hinweis Add Sub Clip 017/035 Clip-Listen können auch dann erstellt und bearbeitet werden, wenn der Schreibschutzschalter der Disc TC 00:30:25:11 TC 00:30:40:13 TC 01:01:28:25 TC 00:09:43:14 Aufzeichnungen verhindert. Wenn Sie allerdings eine Clip-Liste speichern möchten, deaktivieren Sie den TC 00:24:24:29 TC 00:24:34:27 TC 00:24:46:22 TC 00:24:56:24...
Seite 139: Neuanordnung Von Sub-Clips
Wählen Sie Add Sub Clips (Sub-Clips Sie können die Ergebnisse des Einsetzens in diesem Bildschirm überprüfen. hinzufügen) und drücken Sie dann die Taste SET/S.SEL oder den Regler Wiederholen Sie die Schritte 1 bis 6 MENU. nach Bedarf, um weitere Clips Der Bildschirm Clip List (Add) erscheint.
Seite 140: Einstellung Des In- Und Out-Punkts Der Sub-Clips (Trimmen)
Speichern Sie die Clip-Liste (siehe Anzeigen Total (Gesamtlänge) und DUR (Cliplänge) werden aktualisiert. Seite 142). Aufsuchen des IN- oder OUT-Punktes Einstellung des In- und Out-Punkts der Rufen Sie das Thumbnail Menu auf, wählen Sub-Clips (trimmen) Sie Cue up Inpoint oder Cue up Outpoint und drücken Sie dann die Taste SET/S.SEL oder Gehen Sie wie folgt vor, um die Länge einer den Regler MENU.
Seite 141: Wiedergabe Der Clip-Liste
Speichern Sie die Clip-Liste (siehe Rufen Sie in der Cliplisten- Seite 142). Skizzenanzeige das Thumbnail Menu auf. Wiedergabe der Clip-Liste Wählen Sie Set Start Time Code und drücken Sie dann die Taste SET/S.SEL Hinweis oder den Regler MENU. Wenn sich dieses Gerät im Einzelclip- Die Anzeige Set Start Time Code erscheint.
Seite 142: Speichern Von Clip-Listen
Drücken Sie erneut die Taste SET/ gespeichert (dem Namen, der in der Cliplisten- Skizzenanzeige erscheint). S.SEL oder den Regler MENU. Weitere Informationen zu Funktionen der Speichern Sie die Clip-Liste (siehe Skizzenanzeige siehe Seite 122. Seite 142). Rufen Sie in der Cliplisten- Speichern von Clip-Listen Skizzenanzeige das Disc Menu auf (siehe Seite 121).
Seite 143: Entfernen Von Clip-Listen
Wählen Sie die gewünschte Clip-Liste Es erscheint eine Meldung, die Sie zur Bestätigung des Lösch-Befehls auffordert. und drücken Sie dann die Taste SET/ S.SEL oder den Regler MENU. Der hier gewählte Name der Clip-Liste erscheint in der Cliplisten-Skizzenanzeige. Delete Clip List Wenn Sie den Befehl Save Clip List im Disc E0001 Delete this Clip List?
Seite 144: Disc-Funktionen
Rückkehr zur vorhergehenden Seite Disc-Funktionen Drücken Sie die Taste SET/S.SEL oder den Regler MENU. Bearbeiten von Disc-Informationen Sie können die Benutzer-Disc-ID, den Titel 1 und Titel 2 mit einer Software-Tastatur bearbeiten. Überprüfung der Disc- 1) Nur ASCII-Zeichen können für Title 1 verwendet Eigenschaften werden.
Seite 145: Planungsmetadaten Sortieren
Taste SET/S.SEL oder den Regler Überprüfen der Eigenschaften von MENU. Planungsmetadaten Es erscheint eine Liste der auf dem Sie können die Eigenschaften der im Speichermedium abgelegten Gerätespeicher abgelegten Planungsmetadaten Planungsmetadaten-Dateien. überprüfen, einschließlich Datum und die Zeit der Erstellung und Clip-Titel. Disc Menu Load Planning Metadata/ Professional Disc...
Seite 146: Planungsmetadaten Löschen
Planungsmetadaten löschen Überprüfung benutzerdefinierter Inhaltsmarkierungen Weitere Informationen zu Funktionen der GUI- Anzeige siehe Seite 122. Die Namen der benutzerdefinierten Rufen Sie das Disc Menu auf. Inhaltsmarkierungen Shot Mark0 bis Shot Mark9 in den Planungs-Metadaten können aufgerufen Wählen Sie „Clear Planning Metadata“ werden (UTF-8-Format, maximal 32 Byte).
Seite 147: Deaktivieren Des Format Disc-Befehls
Sie dann die Taste SET/ • Benutzername: admin S.SEL oder den Regler MENU. • Passwort: Modellname („pdw-f800“ oder „pdw-700“) Wählen Sie „Disable“ und drücken Sie dann die Taste SET/S.SEL oder den Sobald der Benutzername und das Passwort Regler MENU.
Seite 148: Anzeige Der Disc- Und Clip-Eigenschaften
Anzeige der Disc- und Clip- Eigenschaften Legen Sie eine Disc ins Gerät ein, und setzen Sie das Gerät auf folgenden Status. • Aufzeichnungs-, Wiedergabe-, Such- und andere Disc-Funktionen: Gestoppt • Taste THUMBNAIL: Ausgeschaltet • Disc-Zugriff durch Sperren oder Löschen aller Clips, Formatieren der Disc usw. im Disc Menu: Gestoppt •...
Seite 149 Die eingestellten Daten werden zu dem auf Ihrem Computer eingestellten Speicherort heruntergeladen. Hinweise • Die Zeichen, die in den Namen von Clip- bezogenen Datendateien verwendet werden können, sind Single-Byte-Zeichen, Zahlen und Symbole. Es können jedoch nicht die folgenden Symbole verwendet werden. "...
Seite 150: Überspielen Von Clips (Ftp-Client-Funktion)
Überspielen von Clips (FTP-Client-Funktion) Sie können über ein Netzwerk Clips (MXF- Transfer- Transfer-Ziel Funktion Dateien) zwischen diesem Gerät und externen Richtung Geräten übertragen. Dieses Gerät verfügt über Upload Ein oder mehrere Clips laden eine FTP-Client-Funktion, mit der man eine Mehrere Clips mit Clip- Verbindung zu einem beliebigen XDCAM-Gerät Liste oder Computer mit FTP-Serverfunktion aufbauen...
Seite 151: Vorbereitungen Für Clip-Transfers
Folgende XDCAM-Geräte UMID der ursprünglichen Transfer-Clips unterstützen UPnP. Überprüfen Sie die Option „UMID • PDW-F1600 Unchanged“. • PDW-HD1500 • PDW-F800 Hinweis • PDW-700 Falls der Remote Host ein Computer ist, • PDW-740 werden Clips mit unverändertem UMID übertragen, unabhängig von dieser Stellen Sie zur Aktivierung der UPnP-Funktion Einstellung.
Seite 152 Der Bildschirm Select Remote Host Regler MENU. Folgende erscheint. Netzwerkeinstellungen erscheinen. Punkt Einstellung Host Name Host-Name IP Address IP-Adresse Subnet Mask Subnet-Maske DHCP Einstellung, ob die IP- Adresse automatisch bei einem DHCP-Server eingeholt werden soll Wählen Sie den Remote Host (das Enabled: Automatisch Zielgerät, auf das die Clips überspielt einholen...
Seite 153 Punkt Einstellung Password Passwort für die FTP- Anmeldung. (Falls der Remote Host ein XDCAM- Gerät ist, ist der Modellname Standard, z. B. „pdw-700“.) a) Ist ein XDCAM-Gerät als Gerätetyp (Device Type) gewählt, werden der Benutzername und das Passwort automatisch auf die werkseitige Punkt Einstellung Voreinstellung eingestellt, weshalb Sie dann...
Seite 154 der Anzeige oder sonstigen Statusanzeigen Punkt Beschreibung erscheint. DNS Name Wenn der Host anstelle einer Resolving IP-Adresse über einen Host- Namen festgelegt wurde, bittet das Gerät für die IP-Adresse des Host um einen DNS- Server. ping - echo Das Gerät gab einen Ping- back Befehl (Herstellung der Kommunikation) und wartet...
Seite 155: Hochladen Eines Teils Eines Clips
Die Länge des Transferintervalls erscheint Hinweis rechts unten auf der Anzeige. Sollen mehrere Dateien übertragen werden, wird beim ersten Transferfehler der gesamte Transferjob Hinweis abgebrochen. Die darauf folgenden Clips werden Wenn das gewählte Intervall in der erweiterten nicht übertragen. Skizzenanzeige weniger als zwei Sekunden lang ist, wird es automatisch auf zwei Sekunden ausgedehnt.
Seite 156: Kopieren Von Clips Direkt Zwischen Xdcam-Geräten
Hinweise • Falls der Remote Host ein Computer ist, erscheinen nur die MXF-Dateien aus dem genannten Verzeichnis. • Dateinamen, die andere Zeichen als ASCII enthalten (Kanji usw.), werden nicht angezeigt. Dieses Gerät Netzwerkkabel (nicht Wählen Sie einen herunterzuladenden mitgeliefert) Clip und drücken Sie dann die Taste SET/S.SEL oder den Regler MENU.
Seite 157 IP-Adresse dieses Geräts Während der Übertragung des Clips erscheint „NETWORK!” in der Anzeige des Punkt Einstellung Zielverbindungsgeräts (der PDW-HD1500). Seite 169.254.XXX. NETWORK ADDRESS Wenn die Übertragung des Clips des Menüs (X: beliebige abgeschlossen ist, erscheint die Anzeige MAINTEN Zahl) Uploading Result Report. ANCE Drücken Sie die Taste SET/S.SEL oder den P-Adresse des PDW-HD1500...
Seite 158: Shortcut-Liste
Shortcut-Liste Sie können viele Funktionen von der Tastatur aus andere gedrückt wird, beispielsweise „SHIFT + steuern, ohne ein Menü aufzurufen (Shortcut- RESET/RETURN“. Funktionen). Hinweis Shortcuts sind für folgende Funktionen Der gleiche Shortcut kann unterschiedliche Funktionen verfügbar. Das Plus-Zeichen (+) gibt an, dass eine aufrufen, je nachdem von welchem Bildschirm aus er Taste gedrückt gehalten wird, während eine ausgeführt wird.
Seite 159: Kapitel 6 : Menüanzeigen Und Detaileinstellungen
FILE NAMING ASSIGNABLE SW SELECT FUNCTION VF DISP 1 LENS CONFIG VF DISP 2 MEMORY REC ' ! ' LED MARKER 1 a) Nur PDW-F800 GAIN SW VF SETTING AUTO IRIS SHOT ID SHOT DISP SET STATUS LENS FILE USER FILE...
Seite 160: Menü Top Und Hauptmenüs
LENS FILE 1 KNEE 1 LENS FILE 2 KNEE 2 LENS FILE 3 DETAIL 1 MEMORY STICK DETAIL 2 SD DETAIL a) Nur PDW-F800 SKIN DETAIL [F] Menü DIAGNOSIS MTX LINEAR MTX MULTI DIAGNOSIS HOURS METER V MODULATION TIME/DATE SATURATION...
Seite 161: Menü Operation
Normalerweise wird dieses Menü angezeigt, speichern, können Sie das Menü USER leicht wenn der Schalter MENU ON/OFF auf ON einstellen, indem Sie die Dateien vom „Memory gestellt ist. Stick“ laden. Einzelheiten zur Benutzerdatei siehe „Speichern und Menü USER MENU CUSTOMIZE Aufrufen von Benutzerdateien“...
Seite 162: Menü Diagnosis
Menü DIAGNOSIS Dieses Menü zeigt die digitale Stundenanzeige, die ROM-Version und Informationen über den internen Gerätestatus des Camcorders. Menüstruktur...
Seite 163: Liste Menü
Liste Menü Tipps • Nr. zeigt die Seitenzahl des PDW-F800 und PDW-700 an. „—“ zeigt an, dass die Seite nicht vorhanden ist. • Die in fetter Schrift angezeigten Ziffern zeigen die Seiten an, die in der Fabrik im Menü USER registriert wurden.
Seite 164: Menü Operation
Menü OPERATION Seite Punkt Einstellungen Beschreibung 01/01 OUTPUT 1 SDI OUT 1 SELECT OFF/HDSDI/SDSDI Wahl des Ausgabesignals der Buchse SDI OUT 1. SDI OUT 2 SELECT OFF/HDSDI/SDSDI Wahl des Ausgabesignals der Buchse SDI OUT 2. SDI OUT 2 SUPER OFF/ON Wahl der Ausgabe der eingeblendeten Informationen über die Buchse SDI OUT 2.
Seite 165 Seite Punkt Einstellungen Beschreibung 02/02 OUTPUT 2 LIVE & PLAY OFF/ON Einzelheiten siehe „Ausgabe von Kamerasignalen im Sucher während der Wiedergabe (Live & Play-Funktion)“ auf Seite 87. DOWN CON MODE CROP/LETTR/SQEZE Stellt den Konvertierungsmodus (Erscheint nicht, wenn (LETTR wird angezeigt, für eine abwärts gewandelte der Punkt FORMAT auf wenn der Punkt...
Seite 166 Seite Punkt Einstellungen Beschreibung 03/03 SUPER SUPER(VFDISP) OFF/ON Wenn der Menüpunkt SDI OUT 2 IMPOSE SUPER oder TEST OUT SUPER SUPER(MENU) OFF/ON auf der Seite OUTPUT 1 auf ON SUPER(TC) OFF/ON gestellt sind, schalten Sie die (eingeblendeten) Textinformationen für jeden Punkt über die Buchse SDI OUT 2 oder TEST OUT an oder aus.
Seite 167 Seite Punkt Einstellungen Beschreibung [F800] 05/05 REC OFF/ON Einzelheiten siehe „Slow & Quick FUNCTION Motion-Aufnahme“ auf Seite 97. SLOW & QUICK [F800] 1080/23.98P: 1 bis 48 1080/25P: 1 bis 50 FRAME RATE 1080/29.97P: 1 bis 60 CACHE/INTVAL REC OFF/CACHE/A. INT/ Einzelheiten siehe „Starten einer M.
Seite 168 Seite Punkt Einstellungen Beschreibung 06/06 ASSIGNABLE ASSIGN SW <1> Einzelheiten siehe „Zuweisung von Funktionen zu den Schaltern ASSIGN SW <2> ASSIGN“ auf Seite 230. ASSIGN SW <3> ASSIGN SW <4> [F800] ASSIGN SW <5> ASSIGN SW <RET> [700] COLOR TEMP SW ZOOM SPEED 0 bis 20 bis 99 RETURN VIDEO...
Seite 169 Seite Punkt Einstellungen Beschreibung 11/11 ‘!’ LED GAIN <!> OFF/ON Einzelheiten siehe „Anzeigen“ auf Seite 31. SHUTTER OFF/ON [700] OFF/ON WHITE PRESET <!> [F800] OFF/ON WHITE BAL <!> [F800] OFF/ON CC 5600K <!> ATW RUN <!> OFF/ON EXTENDER <!> OFF/ON [700] OFF/ON FILTER <!>...
Seite 170 Seite Punkt Einstellungen Beschreibung 13/12 MARKER 1 MARKER OFF/ON Einzelheiten siehe „Einstellung der Markierungsanzeige“ auf CENTER OFF/ON Seite 223. CENTER MARK 1/2/3/4 SAFTY ZONE OFF/ON SAFTY AREA 80%/90%/92.5%/95% ASPECT OFF/ON ASPECT SELECT 15:9/14:9/13:9/4:3/1.85/ 2.35 ASPECT MASK OFF/ON ASPECT MASK LVL 0 bis 12 bis 15 100 % MARKER OFF/ON...
Seite 171 Seite Punkt Einstellungen Beschreibung 17/15 VF SETTING ZEBRA OFF/ON Einzelheiten siehe „Einstellung des Suchers“ auf Seite 224. ZEBRA SELECT 1/2/BOTH ZEBRA1 DET LVL 20% bis 70% bis 107% ZEBRA1 APT LVL 1% bis 10% bis 20% ZEBRA2 DET LVL 52% bis 100% bis 109% VF DETAIL LEVEL (–99 bis 99) VF ASPECT (SD)
Seite 172 Seite Punkt Einstellungen Beschreibung 22/20 WHITE WHITE SWITCH <B> MEM/ATW Gibt den Betriebsmodus an, wenn SETTING der Schalter WHITE BAL auf die B-Seite eingestellt wurde. MEM: Abkürzung für Auto White Balance ATW: Abkürzung für Auto Tracing White Balance SHOCKLESS WHITE OFF/1/2/3 Bestimmt die Übergangszeit, wenn der Schalter WHITE BAL auf eine neue Einstellung gestellt...
Seite 173 Seite Punkt Einstellungen Beschreibung 24/22 SHT ENABLE SHUTTER ECS OFF/ON Die Punkte, die eingestellt werden können, sind unterschiedlich. SHUTTER SLS OFF/ON Dies ist abhängig von der SHUTTER 1/32 OFF/ON Einstellung des Punktes SYSTEM SHUTTER 1/33 OFF/ON FREQUENCY auf der Seite SHUTTER 1/40 OFF/ON FORMAT.
Seite 174 Seite Punkt Einstellungen Beschreibung 26/24 FORMAT SYSTEM LINE 1080/720 Je nach Einstellung von SYSTEM LINE sind die wählbaren SYSTEM 59.9i/29.9P/50i/25P/ Einstellungen für SYSTEM FREQUENCY 23.9P/59.9P/50P FREQUENCY unterschiedlich. SCAN MODE 59.9P/23.9P Einzelheiten siehe „Einstellung (Nur wenn SYSTEM des Aufzeichnungsformats“ LINE auf 720 und (Seite 57).
Seite 175 Seite Punkt Einstellungen Beschreibung 27/25 SOURCE SEL WIDE MODE(EXT) AUTO/16/9 Ist das Eingabesignal SD, wählen (Wenn die optionale Sie die Methode, die festlegt, ob Karte CBK-HD01 oder das Signal als Breitbildsignal CBK-SC02 installiert aufgefasst wird. ist) AUTO: Wenn Breitbildinformationen im Eingabesignal erkannt werden, behandeln Sie das Signal als Breitbildsignal...
Seite 176 Seite Punkt Einstellungen Beschreibung 29/27 CLIP TITLE TITLE DSABL/ENABL Einzelheiten siehe „Automatische Zuordnung anwenderdefinierter SELECT PREFIX EXEC Clip-Titel“ auf Seite 100. (Wenn der Punkt TITLE auf „ENABL“ gestellt wurde) CLEAR NUMERIC EXEC (Wenn der Punkt TITLE auf „ENABL“ gestellt wurde) LOAD PREFIX DATA EXEC (Wenn der Punkt...
Seite 177 Seite Punkt Einstellungen Beschreibung 31/29 SELECT LETTER BOX DISABLE/ENABLE Aktivieren Sie die Wahl von FUNCTION „LETTR“ (LETTER BOX) im (Erscheint nicht, Punkt DOWN CON MODE auf wenn der Punkt der Seite OUTPUT 2. FORMAT auf Hinweis der Seite Unmittelbar nach Änderung SYSTEM LINE dieser Einstellung können auf 1080 steht...
Seite 178: Menü Paint
Seite Punkt Einstellungen Beschreibung [F800] 32/– IMAGE INVERT OFF/ON Gibt bei einem Aufzeichnungsformat von 1080/ LENS CONFIG 23.98P, 1080/25P oder 1080/ 29.97P an, ob die Bildumkehrung rückgängig gemacht werden soll, die evtl. beim Anbringen eines Film-Telekonverters vorgenommen wird. OFF: Nicht rückgängig machen. ON: Rückgängig machen.
Seite 179 Seite Punkt Einstellungen Beschreibung 02/02 WHITE COLOR TEMP <A> Zeigt die Referenzfarb- Einstellung der Farbtemperatur temperatur an. von WHITE A. C TEMP BAL <A> (–99 bis 99) Feineinstellung der Farbtemperatur, wenn das Ergebnis der Einstellung über COLOR TEMP nicht zufriedenstellend ist. R GAIN <A>...
Seite 180 Wahl des Ausgabesignals der Buchse TEST OUT. GAMMA TABLE STD/HG/USER Wahl der Gammatabelle. STD: Standard-Gamma HG: Hyper-Gamma USER: Benutzer-Gamma (nur PDW-F800) GAM TABLE (STD) 1 bis 5 bis 6 Wahl des Standard-Gamma- Typs. 1: Gilt für SD-Camcorder 2: 4,5-fache Verstärkung 3: 3,5-fache Verstärkung 4: Gilt für SMPTE-240M...
Seite 181 Seite Punkt Einstellungen Beschreibung 05/05 BLACK BLACK GAMMA OFF/ON Ein- oder Ausschalten der GAMMA Schwarzgammakorrektur. BLACK GAM RANGE LOW/L.MID/H.MID/ Stellt den vom Schwarzgamma HIGH betroffenen Bereich ein. MASTER BLK (–99 bis 99) Regelt den Hauptschwarzpegel. GAMMA R BLACK GAMMA (–99 bis 99) Stellt die R Schwarzgamma- Korrekturkurve ein.
Seite 182 Seite Punkt Einstellungen Beschreibung 08/07 DETAIL 1 DETAIL OFF/ON Ein- oder Ausschalten der Detailkorrekturfunktion. APERTURE OFF/ON Ein- oder Ausschalten der Öffnungskorrekturfunktion. DETAIL LEVEL (–99 bis 99) Einstellung des allgemeinen Pegels des Detailsignals. APERTURE LEVEL (–99 bis 99) Einstellung des Öffnungskorrekturpegels. DTL H/V RATIO (–99 bis 99) Einstellung des Pegels des V-...
Seite 183 Seite Punkt Einstellungen Beschreibung 10/09 SD DETAIL SD DETAIL OFF/ON Ein- oder Ausschalten der SD- Detailkorrektur. SD DETAIL LEVEL (–99 bis 99) Einstellung des allgemeinen Pegels des SD-Detailsignals. SD CRISPENING (–99 bis 99) Einstellung des SD- Kantenkorrekturpegels. SD DTL WHT LIMIT (–99 bis 99) Stellt den SD-Weiß- Detailbegrenzer ein.
Seite 184 Seite Punkt Einstellungen Beschreibung 11/10 SKIN DETAIL SKIN DETAIL ALL OFF/ON Schaltet die Farbdetailfunktion für jeden der Kanäle 1,2 und 3 ein oder aus. SKIN DETECT Sprung zur Führt die Farbdetailfunktion aus. Farberkennungsseite. SKIN AREA IND OFF/ON Ein- und Ausschalten der Funktion zum Einblenden eines Streifenmusters an Stellen, an denen Farben erkannt worden...
Seite 185 Seite Punkt Einstellungen Beschreibung 11/10 SKIN DETAIL SKIN DTL HUE 0 bis 359 Stellt die Mittenphase des der Farbdetailfunktion entsprechenden Farbtons ein. SKIN DTL WIDTH 0 bis 39 bis 359 Stellt die Farbtonbreite des der Farbdetailfunktion entsprechenden Farbtons ein. 12/11 MTX LINEAR MATRIX OFF/ON Schaltet die Linearmatrixkorrektur und die...
Seite 186 Seite Punkt Einstellungen Beschreibung 13/12 MTX MULTI MATRIX OFF/ON Schaltet die Linearmatrixkorrektur und die Multimatrixkorrektur ein oder aus. MATRIX (MULTI) OFF/ON Schaltet die Multimatrixkorrekturfunktion ein oder aus. MATRIX AREA IND OFF/ON Schaltet die Zebraanzeige in dem der aktuell gewählten Einstellung entsprechenden Bereich ein oder aus.
Seite 187 Seite Punkt Einstellungen Beschreibung 15/14 SATURATION LOW KEY SAT OFF/ON Schaltet die Sättigungsfunktion für dunkle Farben ein oder aus. L KEY SAT LEVEL (–99 bis 99) Einstellung des Sättigungspegels für den Teil mit niedriger Luminanz L KEY SAT RANGE LOW/L.MID/H.MID/ Einstellung des Luminanzpegels, HIGH bei dem die Sättigungsfunktion...
Seite 188: Menü Maintenance
Menü MAINTENANCE Seite Punkt Einstellungen Beschreibung 01/01 WHITE WHT SHAD CH R/G/B/TEST Wahl des über dieses Menü einstellbaren Kanals. SHADING Wird „TEST“ gewählt, entspricht diese Einstellung der Einstellung von TEST OUT SELECT. TEST OUT VBS/Y/R/G/B/ Wahl des Ausgabesignals der Buchse TEST OUT. SELECT R/G/B WHT H (–99 bis 99)
Seite 189 Other BEFORE 11.5V bis 11.8V Wird bei Gebrauch eines anderen Akkus als einem bis 17.0V (in Sony-Akku verwendet. Stellt den Spannungspegel Schritten von des Akkus ein, bei welchem die Warnmeldung 0.1V) BEFORE END ausgegeben werden soll. 11.0V bis 14.0V...
Seite 190 Seite Punkt Einstellungen Beschreibung 05/05 BATTERY 2 TYPE AUTO/OTHER AUTO: Bestimmt den Akkutyp automatisch. DETECTION OTHER: Hält den Akku ungeachtet des tatsächlich vorhandenen Akkutyps für einen zur Gruppe „OTHER“ gehörigen Typ. SEGMENT NO. 7 11.0V bis 17.0V Bei einer Bestimmung des Abschnitte der (in Schritten von Akkutyps als „OTHER“,...
Seite 191 Seite Punkt Einstellungen Beschreibung 06/06 AUDIO-1 FRONT MIC MONO/STREO Wahl des Eingangsmodus für das Frontmikrofon. SELECT AUDIO CH3/4 CH1/2/SW Wahl der Quellen, die auf den Kanälen CH-3/4 MODE aufgenommen werden sollen. CH1/2: Die gleichen Quellen wie CH-1/2. SW: Von den Schaltern AUDIO IN CH-3/CH-4 gewählte Signale.
Seite 192 Seite Punkt Einstellungen Beschreibung 08/08 AUDIO-3 AU SG (1KHz) ON/OFF/AUTO Einstellung, ob im Farbbalkenmodus ein 1 kHz- Testsignal ausgegeben werden soll. ON: Im Farbbalkenmodus wird ein 1 kHz- Testsignal ausgegeben. OFF: Im Farbbalkenmodus wird kein 1 kHz- Testsignal ausgegeben. AUTO: Ein 1 kHz-Testsignal wird nur dann ausgegeben, wenn der Schalter AUDIO SELECT CH-1 auf dem inneren Bedienungsfeld auf AUTO steht.
Seite 193 Seite Punkt Einstellungen Beschreibung 08/08 AUDIO-3 AUDIO CH3 FIX/FRONT Wahl des auf Kanal 3 aufgenommenen Audiopegels. LEVEL FIX: Fest FRONT: Der mit der MIC LEVEL-Steuerung auf der Vorderseite des Camcorders eingestellte Pegel. AUDIO CH4 FIX/FRONT Wahl des auf Kanal 4 aufgenommenen Audiopegels.
Seite 194 Seite Punkt Einstellungen Beschreibung 09/09 WRR ALL/CH1 Wahl, ob die Kanäle 1 und 2 des drahtlosen WRR CH SEL SETTING Empfängers aktiviert werden sollen oder nur Kanal 1. ALL: Kanal 1 und 2 aktivieren. CH1: Nur Kanal 1 aktivieren. Wählen Sie diese Einstellung, um den drahtlosen Empfänger als monauralen Empfänger zu verwenden.
Seite 195 Seite Punkt Einstellungen Beschreibung 10/10 TIMECODE TC OUT AUTO/GENE Wahl der Zeitcode-Signalausgabe. AUTO: Ausgabe der Zeitcodegeneratorausgabe während der Aufnahme und Ausgabe des Zeitcodelesers während der Wiedergabe. GENE: Ausgabe der Zeitcodegeneratorausgabe während der Aufnahme und Wiedergabe. DF/NDF DF/NDF Einstellung von DF- oder NDF-Modus. (Bei Einstellung DF: Drop-Frame-Modus der SYSTEM...
Seite 196 Seite Punkt Einstellungen Beschreibung 11/11 ESSENCE RET SHOT OFF/ON Einzelheiten siehe „Inhaltsmarkierungen“ auf MARK MARK 1 Seite 90. RET SHOT OFF/ON MARK 2 INDEX PIC. POS 0SEC bis 10 Einzelheiten siehe „Einstellung der Skizze bei der SEC (in 1 Aufnahmezeit“ auf Seite 91. Sekunden- Schritten) FIND MODE...
Seite 197 Seite Punkt Einstellungen Beschreibung 12/12 CAM PROAV DISPLAY DSABL/ENABL Gibt an, ob der Ordner PROAV angezeigt werden CONFIG 1 soll, wenn der Zugriff auf dieses Gerät über eine FAM-/FTP-Verbindung erfolgt. DSABL: Nicht anzeigen. ENABL: Anzeigen. MIXED DSABL/ENABL Einzelheiten siehe „Gemischte Aufzeichnung von RECORDING Clips in verschiedenen Formaten auf derselben Disc“...
Seite 198 Fokussierringe des Objektivs ganz auf eine Seite, und vergewissern Sie sich dann, dass „ALAC” im Sucher erscheint. Wenden Sie sich für weitere Auskünfte über Objektive, die eine Korrektur der Farbabweichung unterstützen, an Ihren Fachhändler oder eine Sony Kundendienstvertretung. Liste Menü...
Seite 199 Seite Punkt Einstellungen Beschreibung 15/15 PRESET COLOR TEMP Anzeige der Einstellung des voreingestellten Werts für den WHITE <P> Referenzfarbtem Weißabgleich. peratur. C TEMP BAL <P> (–99 bis 99) Feineinstellung für den Fall, dass die gewünschte Farbe mit der Einstellung der Farbtemperatur über COLOR TEMP <P>...
Seite 200 Seite Punkt Einstellungen Beschreibung 17/18 AUTO IRIS IRIS WINDOW 1/2/3/4/5/6/VAR Wahl des Fensters für die Blendenautomatikerkennung. VAR: Variabel IRIS WINDOW OFF/ON Ein- und Ausschalten der Funktion, die eine Bildmarkierung für das Fenster für die Blendenautomatikerkennung anzeigt. IRIS LEVEL (–99 bis 99) Einstellung der Höhe des Zielwerts für die Blendenautomatik.
Seite 201 Seite Punkt Einstellungen Beschreibung 20/21 AUTO AUTO BLK EXEC Ausführen der Funktion der automatischen SHADING SHADING Schwarzschattierung. RESET BLK SHD EXEC Löscht die Werte des Schwarzschattierungsausgleichs. TEST OUT VBS/Y/R/G/B/ Wahl des Ausgabesignals der Buchse TEST OUT. SELECT MASTER GAIN –6dB/–3dB/0dB/ Regelt kurzzeitig den Haupt-Verstärkungswert.
Seite 202 Seite Punkt Einstellungen Beschreibung 22/23 NETWORK DHCP ENABLE/ Wahl, ob der automatische Bezug der IP-Adresse DISABLE über einen DHCP-Server aktiviert wird. Hinweise • IP-Adresse, Subnet-Maske, Standard-Gateway und DNS-Server 1 und 2 können nicht eingestellt werden, wenn DHCP auf „ENABLE“ steht. •...
Seite 203 Seite Punkt Einstellungen Beschreibung 23/24 UP UP CON FIELD/ADPT Wahl der Bildquelle für die Hochkonvertierung, CONVERT PROCESS wenn SD zu HD konvertiert wird. FIELD: Verwendung des Halbbilds. ADPT: Optimierung des Konvertierungsverhältnisses des Voll- oder Halbbilds. UC DETAIL (–99 bis 99) Einstellung der Schärfe der Eckenverbesserung LEVEL durch den Hochkonvertierer.
Seite 204 „OTHER“ steht. c) Wenn TYPE DETECTION auf der Seite BATTERY 2 auf „AUTO“ steht, werden alle Akkus, die nicht zur BP-Produktserie von Sony und den intelligenten Akkusystemen von Anton Bauer gehören, als „Others“ klassifiziert. d) Blinkt einmal pro Sekunde, wenn der Batteriestatus „BEFORE END“...
Seite 205: Menü File
Menü FILE Seite Punkt Einstellungen Beschreibung 01/01 USER FILE USER FILE LOAD EXEC Einzelheiten siehe „Speichern und Aufrufen von Benutzerdateien“ USER FILE SAVE EXEC auf Seite 239. F.ID Leer/bis zu 16 Zeichen USER PRESET EXEC Einzelheiten siehe „Rücksetzung der Einstellungen des Menüs USER auf die Standardeinstellungen“...
Seite 206 Seite Punkt Einstellungen Beschreibung 03/03 ALL FILE ALL FILE LOAD – Datei ALL laden. ALL FILE SAVE – Datei ALL speichern. F.ID Leer/bis zu 16 Zeichen Datei ALL benennen. ALL PRESET EXEC Rücksetzung aller Punkte auf die Voreinstellwerte. STORE ALL PRESET EXEC Speicherung der aktuellen Einstellungen aller Punkte als Voreinstellwerte.
Seite 207 Seite Punkt Einstellungen Beschreibung [F800] 06/— GAMMA LOAD EXEC Lädt vom Benutzer erstellte Gammatabellendaten (eine USER Benutzer-Gammadatei) von einem GAMMA „Memory Stick“ in den internen Speicher. GAMMA RESET EXEC Löscht eine vom Benutzer erstellte Gammadatei aus dem internen Speicher. F.ID —...
Seite 208 Seite Punkt Einstellungen Beschreibung 07/06 LENS FILE 1 LENS FILE RECALL EXEC Objektivdatei laden. LENS FILE STORE EXEC Objektivdatei speichern. F.ID No Offset/bis zu 16 Einstellung der Bezeichnung der Zeichen zuletzt gewählten Objektivdatei. SOURCE MEMORY1 Anzeige der Nummer der zuletzt geladenen Objektivdatei.
Seite 209 Seite Punkt Einstellungen Beschreibung 08/07 LENS FILE 2 (–99 bis 99) Anpassung des V SAW- LENS M VMOD Schattierungsausgleichs der Objektivdatei. -480 bis 0 bis 479 Gleicht die horizontale Position LENS CENTER H der Mittelmarkierung der Objektivdatei aus. -270 bis 0 bis 269 Gleicht die vertikale Position der LENS CENTER V Mittelmarkierung der...
Seite 210: Menü Diagnosis
Menü DIAGNOSIS Seite Punkt Beschreibung 01/01 HOURS OPERATION Anzeige der Gesamtbetriebsdauer des Geräts in METER Stundeneinheiten. LASER Anzeige der Gesamtanzahl von Ausgabeparametern zu den Optikköpfen. OPERATION (rst) Anzeige der Gesamtbetriebsdauer des Geräts in Stundeneinheiten (zurücksetzbar). SPINDLE (rst) Anzeige der Gesamtdauer der Achsenrotation in Stundeneinheiten (zurücksetzbar)..
Seite 211 Seite Punkt Beschreibung 06/06 DEV STATUS I/O: MS, FP, CN, Zeigt den Status aller internen Geräte des Camcorders an. DCP, VF D/A: DCP1 DCP2 DCP3 EEPROM: CN DCP FRAM: AT FAN: MB LSI: DCP1, DCP2, DCP3, DCP4, TG SCI: SY RM 07/07 OPTION HD/SD-SDI INPUT a erscheint, wenn die optionale Eingabekarte CBK-HD01...
Seite 212: Menü Funktionen
Menü-Bedienung geschlossen, steht dieser Menü Funktionen Schalter automatisch auf OFF.) Wenn DISPLAY des Schalters DISPLAY/ ASPECT im Sucher eingeschaltet ist, erscheint im Sucher die Anzeige des aktuellen Status des Camcorders. Einzelheiten siehe „Wahl der anzuzeigenden Punkte“ auf Seite 221. Anzeige von Menüs Aufrufen des Menüs TOP Wenn das Menü...
Seite 213 Umblättern der Seiten ?001 OUTPUT1 ?005 REC FUNCTION SDI OUT1 SELECT: CACHE/INTVAL REC: SDI OUT2 SELECT: SDI OUT2 SUPER : TEST OUT SELECT: DISC EXCHG CACHE: TEST OUT SUPER : CLIP CONT REC (Auf der Abbildung wird das Menü des Wenn ? blinkt, drehen Sie am Regler MENU, um die PDW-700 dargestellt.) Seite zu wechseln.
Seite 214 Beispiel: bei Verwendung des Menüs OPERATION Menü TOP Seite CONTENTS <TOP MENU> ?000 CONTENTS USER 01.OUTPUT 1 USER MENU CUSTOMIZE 02.OUTPUT 2 03.SUPERIMPOSE OPERATION 04.LCD PAINT 05.REC FUNCTION MAINTENANCE 06.ASSIGNABLE SW FILE 07.POWER SAVE Wenn das DIAGNOSIS 08.VF DISP 1 ADVANCED 09.VF DISP 2 Menü...
Seite 215: Aufrufen Des Menüs Top Während Der Anzeige Eines Anderen Menüs
2 Drücken Sie erneut den Regler MENU. Aufrufen des Menüs TOP während der Die in 1 ausgewählte Seite erscheint. Anzeige eines anderen Menüs Fahren Sie mit Schritt 3 fort. Schieben Sie b auf „TOP“ oben rechts auf jeder Seite des Menüs und drücken Sie den Regler Wenn Sie Punkte in den Menüs ALL, MENU.
Seite 216: Rückgängigmachen Einer Änderung Oder Rückkehr Zu Den Standardeinstellungen
Durch erneutes Schieben des Schalters Stellen Sie den Schalter CANCEL/ MENU ON/OFF auf ON werden die Werte, PRST/ESCAPE wieder in die Position die vor der Unterbrechung der Einstellung CANCEL/PRST. angezeigt wurden, wieder angezeigt, sodass Damit werden die Standardeinstellungen Sie weitere Einstellungen vornehmen wiederhergestellt.
Seite 217 Aufrufen des TOP Menüs (siehe Wählen Sie INSERT, und drücken Sie Seite 212) . den Regler MENU. Das folgende Menü erscheint. Wählen Sie USER MENU ?P00 CONTENTS CUSTOMIZE, und drücken Sie den 01.OUTPUT 1 Regler MENU. 02.OUTPUT 2 03.SUPERIMPOSE Wenn Sie das Menü USER MENU 04.LCD 05.REC FUNCTION CUSTOMIZE zum ersten Mal aufrufen,...
Seite 218: Einfügung/Löschen/Ersetzen Von Seiten
Löschen von Punkten aus einer Seite mithilfe Die Seite EDIT FUNCTION erscheint. des Menüs. Wählen Sie BLANK, und drücken Sie Führen Sie Schritte 1 bis 3 in den Regler MENU. „Einfügung einer neuen Seite“ Die zuvor angezeigte Seite erscheint wieder, (Seite 216) aus.
Seite 219: Umbenennen Von Seiten
Drücken Sie den Regler MENU. Wählen Sie DELETE, und drücken Sie Wählen Sie dann die Position, an der den Regler MENU. Sie eine Seite hinzufügen möchten, und Die zuvor angezeigte Seite erscheint wieder, und die Meldung „DELETE OK? YES b drücken Sie den Regler MENU.
Seite 220: Rücksetzung Der Einstellungen Des Menüs User Auf Die
(Wahl eines Punktes auf dem Menübildschirm: E22 EDIT PAGE NAME1 Drehen Sie am Regler MENU, bis die USER1 : USER 1 Markierung b auf den gewünschten Punkt weist.) USER2 : USER 2 USER3 : USER 3 USER4 : USER 4 USER5 : USER 5 Rufen Sie Seite USER FILE des Menüs USER6 : USER 6...
Seite 221: Einstellung Der Statusanzeige Auf Der Sucheranzeige Und Dem Lcd
Punkt Beschreibung Einstellung der DISP GAIN Anzeige der Verstärkung DISP SHUTTER Anzeige der Statusanzeige auf der Belichtungszeit und des Sucheranzeige und dem Modus ECS. DISP AUDIO Audiopegelanzeige LCD-Monitor DISP DISC Anzeige der verbleibenden Disc- Kapazität Dieser Abschnitt erklärt die Menü-Einstellungen DISP IRIS Anzeige der für die Anzeige auf der Sucheranzeige.
Seite 222: Meldungen Zur Bestätigung Von Einstellungsänderungen Und Zum Einstellungsverlauf
Punkt Beschreibung Punkt Beschreibung DISP ZOOM Zoompositionsanzeige LOW LIGHT Ein- und Ausschalten der Warnung auf dem DISP COLOR Zeigt die Farbtemperatur Bildschirm, dass der TEMP durchschnittliche Pegel des DISP BATT Zeigt die Akkuspannung Videos unter einen bzw. die verbleibende REMAIN eingestellten Pegel gefallen Kapazität eines internen ist.
Seite 223: Einstellung Der Markierungsanzeige
Einstellung der Bedingung für das Meldung Einstel- Anzeigen der lung des Markierungsanzeige Meldung Anzeige- modus Schalten Sie die Anzeige der Mittel- und 1 2 3 Sicherheitsbereichsmarkierungen ein- oder aus Bei einer Änderung FILTER: n (wobei N N Y und legen Sie fest, ob der mit der der Filterauswahl n = 1, 2, 3, 4) Sicherheitsbereichsmarkierung festgelegte...
Seite 224: Einstellung Des Suchers
Bildformats (80 %/90 %/ IMX50/40/30 oder DVCAM und das Bildformat 92,5 %/95 %). 4:3 ist. a) Auf dem PDW-F800 ist USER BOX deaktiviert, wenn der Rahmen des Scharfstellbereichs angezeigt wird. Drehen Sie am Regler MENU, um die Einstellung zu ändern, und drücken Sie den Regler MENU.
Seite 225: Aufzeichnung Von In Den Farbbalken Eingeblendeten Aufnahmedaten
Schalter oder mit dieser Menüfunktion ein- und TIME eingeblendet werden sollen (ON ausschalten. oder OFF). b) Auf dem PDW-F800 wird das Streifenmuster SHOT Wahl, ob der Name des Modells den an der Buchse SDI OUT 2 ausgegebenen MODEL eingeblendet werden soll (ON HDSDI-Signalen hinzugefügt, wenn alles...
Seite 226: Eingabe Der Aufnahme-Id
Punkt Beschreibung SHOT Wahl, ob die Seriennummer SERIAL eingeblendet werden soll (ON 08/03/15 oder OFF). SHOT ID Wahl, ob die auf der Seite SHOT ID eingestellte Aufnahme-ID eingeblendet werden soll. SHOT 16:9 Ein- und Ausschalten der CHARA folgenden Funktion: Bei Anzeige im Videoformat 4:3, Eingabe der Aufnahme-ID eingeblendetes „16:9“...
Seite 227: Anzeige Der Bildschirme Für Die Statusbestätigung
Einfügung eines Leerzeichens 017 SHOT ID ID-1 :? x Stellen Sie in obigem Schritt 3 die Markierung x ID-2 : ssssssssssss ID-3 : ssssssssssss auf INS, und drücken Sie den Regler MENU. ID-4 : ssssssssssss Sie können die Einfügung des Leerzeichens !#$%&'()*+,-./012345678 abbrechen, indem Sie x auf RET stellen und den 9:;<=>?@ABCDEFGHIJKLMNOP...
Seite 228 Anzeige FUNCTION Punkt Beschreibung In dieser Anzeige sehen Sie die Funktionen, die STATUS Wahl, ob das Fenster den Schaltern ASSIGN zugewiesen wurden, die ABNORMAL ABNORMAL angezeigt Erkennungsstufe und andere Informationen. werden soll (ON oder OFF). Anzeige AUDIO STATUS STATUS Anzeige (ON) oder Diese Anzeige ermöglicht die Bestätigung der SYSTEM Ausblenden (OFF) des...
Seite 229: Änderungen Und Einstellungen Über Menüs
Punkt Beschreibung Änderungen und TURBO OFF: Durch Bedienung des SW IND Wahlschalters GAIN nach Einstellungen über einmaligem Drücken der für Menüs TURBO GAIN zugewiesenen Funktionstaste ändert sich die Videoverstärkung der Einstellung der Bedienung des Wahlschalters GAIN Verstärkungswerte der entsprechend. Schalterpositionen von GAIN ON: Wenn die Videoverstärkung durch einmaliges Drücken Sie können die Verstärkungswerte für die...
Seite 230: Zuweisung Von Funktionen Zu Den Schaltern Assign
Auswahlbildschirme für die alle gewünschten Punkte eingestellt Zuweisung einer der folgenden Funktionen haben. benutzen. Funktionen, die den Schaltern ASSIGN 1/ 3/4 (Drucktaste), der Taste COLOR TEMP. (PDW-700), dem Schalter ASSIGN 5 (PDW-F800) oder der Taste Änderungen und Einstellungen über Menüs...
Seite 231 RET am Objektiv zugewiesen werden Funktion Beschreibung können ZEBRA Zuweisung der Funktion Zebramusteranzeige. Funktion Beschreibung FREEZE MIX Zuweisung der Funktion, die Keine Zuweisung einer ein Standbild (schwarz- Funktion. weiß) und FRONT MIC Zuweisung der Funktion Kameravideosignale (Farbe) zum Umschalten zwischen mischt (nützlich beim Stereo und Mono, wenn ein Einrichten von Aufnahmen).
Seite 232 Dem Schalter ASSIGN 2 (Schieberegler) Funktion Beschreibung zuzuweisende Funktionen. CLIP FLAG Zuweisung der Funktionen, mit denen während Funktion Inhalt Aufnahme oder Wiedergabe CLIP FLAG Keine Zuweisung einer die Markierungen OK, NG Funktion. und KEEP eingestellt oder CLIP FLAG FRONT MIC Zuweisung der Funktion zum gelöscht werden.
Seite 233: Einstellung Der Energiesparfunktionen
Funktion Inhalt Einstellung der CLIP CONT Zuweisung der Funktion, mit Energiesparfunktionen der die Clip Continuous Rec- Funktion ein- und Sie können die Funktion einiger ausgeschaltet wird. Ausgangsbuchsen einschränken, um den UA01 bis Zuweisung der Punkte, die im Stromverbrauch zu verringern. Menü...
Seite 234: Manuelle Einstellung Der Farbtemperatur
Drehen Sie am Regler MENU, um die um den Weißabgleich von Kanal B einzustellen. Einstellung zu ändern, und drücken Sie den Regler MENU. Drehen Sie am Regler MENU, um die Einstellung zu ändern, und drücken Sie Wiederholen Sie Schritte 2 und 3 bis Sie den Regler MENU.
Seite 235: Wahl Der Objektivdatei
Rufen Sie die Seite LENS FILE des Punkt Beschreibung Menüs USER auf, und drücken Sie den WARM- Präzisere Einstellung des Regler MENU. COOL BAL Werts, wenn das Ergebnis der <A> Einstellung über WARM- Einzelheiten zu Menüfunktionen siehe COOL <A> nicht „Basismenüfunktionen“...
Seite 236 eingegeben werden, Organisations- und UMID -Eigentumsrechtinformationen Benutzercode können frei gewählt werden. COUNTRY CODE Einzelheiten siehe „UMID - Eigentumsrechtinformationen“ (Seite 236). Geben Sie einen abgekürzten alphanumerischen String ein (4-Byte- alphanumerische Strings) in Funktionen der UMID-Daten Übereinstimmung mit den in ISO 3166- UMID-Daten ermöglichen Folgendes: 1definierten Werten.
Seite 237 Der Benutzercode wird von der jeweiligen Organisation festgelegt. Die verwendeten Methoden hängen von der Organisation ab. Hinweis Wenn kein Organisationscode eingegeben wurde, ist die Eingabe eines Benutzercodes nicht möglich. TIME ZONE Geben Sie den Zeitunterschied zum UTC ein. Hinweise • Der UTC wird unter Einbezug der Zeitzone auf der Grundlage der Ortszeit berechnet.
Seite 238: Kapitel 7 : Speichern Und Laden Der Benutzereinstellungsdaten
Speichern und Laden der Benutzereinstellungsdaten Kapitel Hinweis Umgang mit dem Wenn sich der „Memory Stick“ nicht problemlos einstecken lässt, muss er vielleicht umgedreht werden. „Memory Stick“ Stecken Sie den „Memory Stick“ nicht gewaltsam in den Einschub. Prüfen Sie die Richtung der Einkerbung und des Pfeils am „Memory Stick“, bevor Sie ihn erneut einstecken.
Seite 239: Speichern Und Aufrufen Von Benutzerdateien
Formatieren eines „Memory Stick“ Speichern und Aufrufen Hinweis von Benutzerdateien Formatieren Sie den „Memory Stick“ nicht auf einem Computer. (Wahl eines Punktes auf dem Menübildschirm: Drehen Sie am Regler MENU, bis die Der Camcorder ist mit einem „Memory Stick“- Markierung b auf den gewünschten Punkt weist.) Einschub ausgestattet, mit dem man die Rufen Sie die Seite MEMORY STICK Einstellungen im Menü...
Seite 240 Sie „Memory sich ggf. an Wählen Sie zum Speichern YES, und Stick“. Ihren Sony- drücken Sie den Regler MENU. Kundendienst- Schieben Sie zum Abbrechen b auf NO, und repräsentanten. drücken Sie den Regler MENU. Festlegung der Datei- ID Die Zugriffsanzeige leuchtet auf.
Seite 241: Laden Gespeicherter Daten Von Einem „Memory Stick
Einzelheiten zu Menüfunktionen siehe (Wahl eines Punktes auf dem Menübildschirm: „Basismenüfunktionen“ auf Seite 212. Drehen Sie am Regler MENU, bis die Markierung b auf den gewünschten Punkt weist.) Wählen Sie F. ID, und drücken Sie den Regler MENU. Rufen Sie die Seite USER FILE LOAD Eine Zeichentabelle erscheint.
Seite 242: Rücksetzung Der Benutzerdatei-Einstellungen Auf Die Standardeinstellungen
Schieben Sie zum Abbrechen b auf NO, und ERROR des „Memory den Sie sich ggf. drücken Sie den Regler MENU. (blinkt) Stick“. an Ihren Sony- Kundendienstre- Die Zugriffsanzeige leuchtet auf. präsentanten . Wenn der Ladevorgang abgeschlossen ist, FILE Der „Memory Dieser erscheint die Meldung „COMPLETE“...
Seite 243: Speichern Und Laden Von Szenendateien
Festlegung einer Datei-ID für die zu Speichern und Laden speichernden Daten Legen Sie die Datei-ID fest, bevor Sie zu von Szenendateien Schritt 2 übergehen. Einzelheiten zur Festlegung der Datei-ID siehe „Festlegung der Datei- ID“ auf Seite 240. Wählen Sie SCENE STORE, und Sie können verschiedene Einstellungen für die drücken Sie den Regler MENU.
Seite 244: Festlegung Der Datei-Id
Sie können die auf den Seiten SCENE ersetzt. Beispielsweise werden die Dateien 001 bis 005 im beschriebenen Vorgang ersetzt. STORE und SCENE RECALL anzuzeigenden Datei- Festlegung der Datei-ID Informationspunkte auswählen. Vor dem Speichern Ihrer Daten als Benutzerdatei Einzelheiten siehe „Auswahl der anzuzeigenden Datei-Informationspunkte“...
Seite 245 s links von der Dateinummer wird zu x. Laden von Szenendateien von einem Der Camcorder wird entsprechend der „Memory Stick“ auf den Camcorder- geladenen Szenendatei konfiguriert. Speicher F04 SCENE FILE Sie können bis zu fünf auf dem „Memory Stick“ :SCENE 25 gespeicherte Szenendateien gleichzeitig auf den :SCENE 26 :SCENE 27...
Seite 246: Rücksetzung Der Benutzerdatei-Einstellungen Auf Die
Hinweise Wechseln zu einer datei- • Die im Camcorder gespeicherten Daten werden von den vom „Memory Stick“ geladenen spezifischen Menüseite Szenendateien überschrieben. beim Einstecken eines • Um eine Szenendatei zu laden, die bei eingesetztem „Memory Stick“ im Camcorder „Memory Stick“ gespeichert wurde, rufen Sie erneut die Seite P00 SCENE RECALL auf und laden die gewünschte Szenendatei vom „Memory Stick“...
Seite 247 Hinweis In folgenden Fällen ist das Wechseln zur Zielseite nicht möglich. • Wenn die Stromversorgung eingeschaltet wird, nachdem Sie einen „Memory Stick“ eingesteckt haben. • Wenn auf der Seite MS IN > JUMP TO „OFF“ ausgewählt wird. • Wenn eine der folgenden Menüseiten bereits angezeigt wird.
Seite 248: Kapitel 8 : Dateifunktionen
Dateifunktionen Kapitel Überblick Dieses Gerät kann an einen Remote-Computer angeschlossen werden, auf dem die aufgezeichneten und in Datendateien, z. B. Video- und Audiodatendateien, gespeicherten Daten verwendet werden können. Ein Remote-Computer kann auf zwei Arten angeschlossen werden. • FAM-Verbindung Schließen Sie den (i.LINK) S400-Anschluss dieses Geräts mit einem i.LINK Kabel am i.LINK (IEEE1394)-Anschluss des Remote-...
Seite 249: Einschränkungen Für Dateifunktionen
(Fortsetzung) Einschränkungen für Dateifunktionen In diesem Abschnitt wird erläutert, welche Funktionen für Dateien in den einzelnen Verzeichnissen ausgeführt werden können. Bei Bedarf wird in den folgenden Funktionstabellen zwischen Lesen und Überschreiben einerseits und teilweisem Lesen und Überschreiben andererseits unterschieden. Lesen: Die Daten werden vom Anfang bis zum Ende der Datei gelesen.
Seite 250 Stammverzeichnis Dateiname Inhalt Funktionen Lesen/ Schrei- Umbe- Erstel- Löschen Teilw. ben/ nennen Lesen Teilw. Schrei- INDEX.XML Enthält Daten zur Verwaltung des Nein Nein Nein Nein Materials auf der Disc. Enthält Umrechnungstabellen, um Clips Nein Nein Nein Nein ALIAS.XML und Clip-Listen benutzerdefinierte Namen zuzuweisen.
Seite 251 Verzeichnis Clip Dateiname Inhalt Funktionen Lesen/ Schrei- Umbe- Erstel- Löschen Teilw. ben/ nennen Lesen Teilw. Schrei- Durch Aufzeichnung erstellte Clip-Datei C*.MXF Nein (MXF-Datei) *: 0001 bis 9999 Bei Erstellung einer Datei C*.MXF C*M01.XML Nein Nein Nein automatisch erstellte Metadaten-Datei. *: 0001 bis 9999 Benutzermetadatendatei.
Seite 252 Verzeichnis Edit Dateiname Inhalt Funktionen Lesen/ Schrei- Umbe- Erstel- Löschen Teilw. ben/ nennen Lesen Teilw. Schrei- Cliplistendatei E*E01.SMI *: 0001 bis 0099 Bei Erstellung einer Datei E*E01.SMI E*M01.XML Nein Nein Nein automatisch erstellte Metadaten-Datei *: 0001 bis 0099 Weitere Dateien Andere Dateien als oben Nein Nein...
Seite 253 Verzeichnis UserData Dateiname Inhalt Funktionen Lesen/ Schrei- Umbe- Erstel- Löschen Teilw. ben/ nennen Lesen Teilw. Schrei- Jegliche Datei a) UTF-8 Dateinamen dürfen bis zu 63 Byte lang sein. Im Verzeichnis UserData können folgende (Je nach Zeichentyp können Dateinamen Verzeichnisfunktionen verwendet werden. (einschließlich Erweiterung) auf 21 Zeichen •...
Seite 254: Dateifunktionen Im File Access Mode (Für Windows)
machen Sie einen Rechtsklick in der Kopfzeile Dateifunktionen im des Fensters (das Name, Publisher und andere Titel enthält), und wählen Sie Others..(2) Im File Access Mode Dialogfenster „Detailleinstellungen“, markieren Sie das Feld „Version“ und klicken auf OK. Es (für Windows) wird die Versionsspalte angezeigt, in der Sie die Version von ProDisc prüfen können.
Seite 255: Arbeit Mit Den Dateien
Disc-Zugang durch Löschen eines Clips, REMOTE (8-polig) und am (i.LINK) S400- Disc-Formatierung oder andere Anschluss angeschlossen sind. Funktionen: Gestoppt Bildzwischenspeicherfunktion und Arbeit mit den Dateien Intervallaufnahmefunktion: Ausgeschaltet Starten Sie den Explorer. Schalter MENU ON/OFF: OFF Vergewissern Sie sich, dass diesem Gerät ein Nicht gespeicherte aktuelle Clip-Liste: Laufwerksbuchstabe zugeordnet ist.
Seite 256: Wiederherstellung Einer Verbindung
IEEE 1394 SBP2 Device“ (****: „F800“ Betriebsumgebung für den oder „700“) und klicken Sie „OK“. Dateizugriffsmodus In Windows XP wird „Sony XDCAM PDW- **** IEEE 1394 SBP2 Device“ (****: Für Dateifunktionen im Dateizugriffsmodus „F800“ oder „700“) aus der Hardware- gelten folgende Anforderungen an das Geräteliste gelöscht.
Seite 257: Arbeit Mit Den Dateien
Disc-Zugang durch Löschen eines Clips, Arbeiten Sie in diesem Gerät vom Disc-Formatierung oder andere Finder aus mit den Dateien auf der Disc. Funktionen: Gestoppt Gehen Sie dabei genauso vor wie bei lokalen Bildzwischenspeicherfunktion und Laufwerken und Dateien auf Intervallaufnahmefunktion: Netzwerkcomputern. Ausgeschaltet Hinweise Schalter MENU ON/OFF: OFF...
Seite 258: Ftp-Dateifunktionen
Drehen Sie am Regler MENU, um zur FTP-Dateifunktionen Seite POWER SAVE des Menüs OPERATION zu blättern, dann drücken Sie den Regler MENU. U07 POWER SAVE ETHERNET/USB DSABL iLINK(FAM) DSABL Dateifunktionen zwischen diesem Gerät und REC AUDIO OUT einem Remote-Computer können vom File Transfer Protocol (im Weiteren FTP genannt) durchgeführt werden.
Seite 259: Befehlsliste
Geben Sie das Passwort ein und Zeile, die durch Drücken der Enter-Taste drücken Sie die Enter-Taste. eingegeben wird. Das Passwort ist werkseitig auf den Modellnamen („pdw-f800“ oder „pdw-700“) USER eingestellt. Senden Sie diesen Befehl, um die Anmeldung Nach Überprüfung des Passworts ist die einzuleiten.
Seite 260 Syntax: QUIT <CRLF> • P: Seitenstruktur Eingabebeispiel: STRU F PORT MODE Bestimmt die IP-Adresse und den Port, zu dem das Gerät beim nächsten Datei-Transfer eine Verbindung Bestimmt den Transfermodus. herstellen soll (zur Datenübertragung von diesem Gerät). Syntax: MODE <SP> <Modus-Code> <CRLF> Syntax: PORT <SP>...
Seite 261 • -I: Anzeigen von anderen Informationen als dem gespeichert, wenn ein unmittelbar vorausgehender Dateinamen (ergibt das gleiche Ergebnis wie der erweiterter Befehl SITE UMMD ausgegeben wurde. LIST-Befehl). Einzelheiten siehe „Einschränkungen für • -F: „/“ an Verzeichnisnamen anhängen. Dateifunktionen“ (Seite 249). Syntax: STOR <SP>...
Seite 262 • File specified: Die Eigenschaften der • No specification: Zum Stammverzeichnis spezifizierten Datei • No specification: Die Größe der bis dahin Eingabebeispiel: CWD General übertragenen Daten (Gerät: Bytes) CDUP Eingabebeispiel: STAT Clip/C0001.MXF Geht in der Verzeichnisstruktur eine Ebene nach oben (macht den Vater des aktuellen Verzeichnisses zum ABOR aktuellen Verzeichnis).
Seite 263 Zeile, die durch Drücken der Enter-Taste <Übertragungsgröße> bestimmt die Anzahl von zu übertragenden Videobildern (geben Sie 0 an, um bis eingegeben wird. zum Ende der Datei zu übertragen). SITE REPF Eingabebeispiel: SITE REPFL “Clip/sakura 0001.MXF 5” 150 (Sakura 0001.MXF Sendet eine MXF-Datei von dem auf diesem Gerät übertragen.
Seite 264: Aufzeichnen Mit Kontinuierlichem Zeitcode Bei Fam- Und Ftp-Verbindungen
• Wird ein Clip in <Pfadname> spezifiziert: Aufzeichnen mit 444: Sperren. 666: Entsperren. kontinuierlichem • Wird ein Verzeichnis im Verzeichnis General in <Pfadname> spezifiziert: Zeitcode bei FAM- und 555: Beschreiben des Verzeichnisses nicht gestatten. FTP-Verbindungen 777: Beschreiben des Verzeichnisses gestatten. •...
Seite 265: Kapitel 9 : Wartung
Wartung Kapitel Vergewissern Sie sich, dass das Disc- Überprüfung des Fach frei von Hindernissen ist und drücken Sie dann die Taste EJECT, um Camcorders vor der das Disc-Fach zu öffnen. Aufnahme Achten Sie beim Einlegen der Disc darauf, dass die Disc nicht schreibgeschützt ist und schließen Sie Überprüfen Sie die Funktionen des Camcorders, das Disc-Fach.
Seite 266: Überprüfung Der Blenden- Und Zoomfunktionen
Vergewissern Sie sich, dass die • Stellen Sie den Bezugswert der Blendenautomatik auf einen anderen Wert Farbbalken auf der Sucheranzeige als den Standardwert ein. erscheinen, und stellen Sie die Funktionen BRIGHT, CONTRAST Stellen Sie den Wahlschalter und PEAKING bestmöglich ein. SHUTTER wiederholt von ON auf SELECT um zu sehen, ob sich die Prüfen Sie jede der folgenden...
Seite 267: Überprüfung Des Vdr
Motive. Prüfen Sie, ob die automatische Taste BRIGHT: H, M oder L Taste DISP SEL/EXPAND: STATUS Blendeneinstellung korrekt arbeitet. Schalter DISPLAY: COUNTER Stellen Sie den Blendenschalter am Stellen Sie den Schalter PRESET/ Objektiv auf MANUAL und prüfen Sie, REGEN/CLOCK auf PRESET und F- ob die Blende durch Drehen am RUN/SET/R-RUN auf R-RUN.
Seite 268: Prüfung Der Funktionen Zur Automatischen Audiopegeleinstellung
Drehen Sie am Lautstärkeregler (2) Prüfung der Funktionen zur MONITOR und überprüfen Sie, ob sich automatischen Audiopegeleinstellung die Lautstärke des Kopfhörers entsprechend ändert. Stellen Sie die Schalter AUDIO IN CH- 1/CH-2 auf FRONT. Verbinden Sie den Kopfhörer mit der anderen Buchse EARPHONE. Prüfen Stellen Sie die Schalter AUDIO Sie den Kopfhörer wie in Schritt 3.
Seite 269: Prüfung Der Benutzerbits- Und Zeitcodefunktionen
Wenn die Audio-Pegelmesser der farbigen Stellen Sie den Schalter DISPLAY auf und einfarbigen LCD-Anzeigen und die U-BIT und prüfen Sie, ob die Audio-Pegelanzeigen im Sucher die eingestellten Benutzerbitdaten Veränderung der Lautstärke wiedergeben, erscheinen. funktioniert die automatische Erkennung der XLR-Verbindung korrekt. Wird die Veränderung der Lautstärke nicht wiedergegeben, ist die automatische Erkennung der XLR-Verbindung...
Seite 270: Wartung
Falls Sie Verbiegung, Deformation oder 5 Augenlinse Oberflächenkorrosion bemerken, wenden Sie sich so schnell wie möglich an Ihren Fachhändler oder eine Sony Kundendienstvertretung, um die Nehmen Sie das Okular vom Batteriekontakte austauschen zu lassen. Sucherzylinder. Die Schritte des Abnehmens finden Sie auf Regelmäßige Kontrollen werden empfohlen, um...
Seite 271: Warn- Und Fehlermeldungen
Warn- und Fehlermeldungen Falls es beim Einschalten oder Betrieb des • Im Sucher: Eine Warnmeldung („A“) und eine Camcorders Probleme gibt, geben verschiedene Anzeige über oder unter der Sucheranzeige sicht- und hörbare Anzeigen Warnmeldungen ab. („E“) Diese sicht- und hörbaren Anzeigen sind: •...
Seite 272 Warntöne REC/TALLY BATT WARNING — — — Problem VDR-Betrieb Maßnahme Fehler der Aufzeichnung Aufzeichnung stoppt. Schalten Sie das Gerät aus und wenden Sie sich an Ihre Sony Kundendienstvertretung. Warnanzeigen Status Anzeige Warntöne REC/TALLY BATT WARNING — — — Problem VDR-Betrieb Maßnahme...
Seite 273 Warnanzeigen Status Anzeige Warntöne REC/TALLY BATT WARNING — — — Problem VDR-Betrieb Maßnahme Ein Disc-Fehler ist aufgetreten. Aufzeichnung wird unter Treten wiederholt Fehler auf, Umgehung des Fehlers, aber evtl. Disc auswechseln. unter beeinträchtigter Qualität fortgesetzt. Warnanzeigen Status Anzeige Warntöne REC/TALLY BATT WARNING —...
Seite 274 Betrieb läuft weiter. Schützen Sie das Gerät vor Stößen und Vibrationen, schalten Sie es aus und wenden Sie sich an Ihre Sony Kundendienstvertretung. a) Sternchen (*) werden auf der Anzeige durch Ziffern e) Während der Aufzeichnung oder bei pausierter ersetzt.
Seite 275 EEPROM Kundendienstvertretung. Gerätecodes auf (siehe Seite 84) DATA NG! und retten Sie die Disc mithilfe a) Wenden Sie sich an eine Sony eines der angezeigten Geräte. Kundendienstvertretung, um die Batterie auszutauschen. Auf dem Anzeigebereich für Einstellungsänderungen und -verlauf im Sucher...
Seite 276 REC INHI.! Der Schreibschutzschalter der Mixed REC! Erscheint, wenn der Mischformat- Disc befindet sich in der Position, Aufzeichnungsmodus deaktiviert in der keine Aufzeichnung ist und das aktuelle möglich ist, oder für die geladene Aufzeichnungsformat dieses Disc muss eine Rettung Geräts nicht mit dem vorgenommen werden.
Seite 277 No EM Space Es können keine internen Speicher aufgetreten. EM Full! Inhaltsmarkierungen eingefügt Schalten Sie das Gerät aus und werden. Einzelheiten siehe wenden Sie sich an eine Sony “Inhaltsmarkierungen” auf Kundendienstvertretung. Seite 90. Update Err! Ein Firmware-Update ist Cache REC! Es wurde eine Operation versucht, fehlgeschlagen.
Seite 278: Alarmmeldungen Bei Skizzensuche, Szenenauswahl Und Clip-List-Verfahren
Sub Clip does Dies erscheint bei dem Versuch, Alarmmeldungen bei Skizzensuche, not Exist. ohne Sub-Clips in der aktuellen Szenenauswahl und Clip-List-Verfahren Clip-Liste die Funktion Move Sub Während Skizzensuche, Szenenauswahl und Clips (siehe Seite 139), Trim Sub Clip-List-Verfahren kann es sein, dass eine Clip (siehe Seite 140), Delete Sub Alarmmeldung auf dem LCD-Monitor erscheint.
Seite 279 All Clips are Es wurde versucht, einen Unlock Auto Das automatische Formatieren der Unlocked. All Clips Vorgang durchzuführen, Formatting Disc ist fehlgeschlagen. wenn die Fixierung aller Clips was not bereits deaktiviert ist. Completed. A File with Ein Dateiname, der in einer Set Video Es wurde versucht, einen Clip zu the Name you...
Seite 280: Anhang
Ort an einen warmen Ort bringen, oder ihn an Im Fall von Betriebsproblemen einem feuchten Ort verwenden, könnte sich auf Sollten Sie Probleme mit dem Gerät haben, dem optischen Signalabnehmer Feuchtigkeit wenden Sie sich an einen Sony niederschlagen. Bei Verwendung des Kundendienstrepräsentanten. Wichtige Bedienungshinweise...
Seite 281: Ccd-Bildsensoren Kennzeichnende Phänomene
Camcorders in diesem Zustand können CCD-Bildsensoren kennzeichnende Aufzeichnung und Wiedergabe beeinträchtigt Phänomene werden. Gehen Sie folgendermaßen vor, um dem Folgende, eventuell in Bildern auftretende vorzubeugen. Phänomene sind durch die CCD- (Charge • Legen Sie eine Disc ein und schließen Sie das Coupled Device) Bildsensoren bedingt.
Seite 282: Technische Daten
Technische Daten Allgemeines Netzspannung 1 Monitoranzeige 11 V bis 17 V DC 2 Auf dem Bild erscheinende senkrechte Streifen Leistungsaufnahme 3 Hell erleuchtetes Motiv (z. B. durch Ca. 40 W starke Scheinwerfer, stark reflektiertes Licht, Blitzlicht, Sonnenlicht) Nur Hauptgerät, aufzeichnung, Akkubetrieb, Schalter VDR SAVE/ Aliasing (Treppeneffekt) STBY auf SAVE eingestellt, LCD-...
Seite 283: Videokamera
Bildaufnehmerkonfiguration Optisches Laufwerk RGB 3 CCDs Spektralsystem Allgemeines Prismensystem F1.4 (mit Quarzfilter) Eingebaute Filter Verwendbare Disc CC-Filter (optisch, nur PDW-F800) PFD50DLA Professional Disc A: Cross-Filter (Kapazität: 50,0 GB) B: 3200K PFD23A Professional Disc (Kapazität: C: 4300K 23,3 GB) D: 6300K Datenübertragungsrate...
Seite 284: Im Lieferumfang Enthaltenes Zubehör
EARPHONE (Minibuchse) Hinweis 8 Ω, –∞ bis –18 dB variabel Wenden Sie sich für weitere Auskünfte über die mit der Sonstige BKW-401 einsetzbaren Sucher an Ihre Sony Kundendienstvertretung. DC IN: XLR-Typ, 4-polig, Stecker 11 bis 17 V DC DC OUT: 4-polig...
Seite 285: Ausstattung Zur Fernbedienung
VON INHALTEN JEDER ART UHF-Synthesizer-Tuner WRR-855S ÜBERNEHMEN. • Bestätigen Sie vor dem Gebrauch immer, dass UHF-Synthesizer-Tuner mit Diversity-Funk- das Gerät richtig arbeitet. SONY KANN tion WRR-860A/861/862 KEINE HAFTUNG FÜR SCHÄDEN JEDER UHF-Synthesizer-Transmitter WRT-850/860 ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER...
Seite 286: Tabellen Mit Optionalen Komponenten Und Zubehör
Mikrofonhalter XDCAM HD Rekorderserie CAC-12 PDW-HD1500, PDW-F75 HDVF-20A/200/ C35W Sucher HDCAM Rekorderserie HDW-2000 Rekorderserie, HDW-S280 UHF-Synthesizer-Tuner WRR-855S Drahtloser Digitalempfänger DWR-S01D Professional Disc PFD23A/PFD50DLA PDW-F800/700 CBKZ-MD01 SD Aufnahme- und Fernbedienung Wiedergabesoftware RM-B150/B750 CBK-HD01 CBK-SC02 CBKZ-FC01 23.98P- HD/SD SDI Analoge Aufnahme- und...
Seite 287: Systemanforderungen
Adresse dieses Geräts und andere Netzwerk- Gebrauch der PDZ-1 Einstellungen. Proxy Browsing Software Wenn ein Computer mit PDZ-1 Proxy Browsing Software an das Gerät angeschlossen ist, können Sie die Proxy-AV-Daten und Metadaten einer Disc auf den Computer überspielen. Auf dem Computer können Sie mit PDZ-1 Proxy-AV- Daten durchsuchen, Metadaten hinzufügen oder ändern (Titel, Kommentare, Inhaltsmarkierungen...
Seite 288: Liste Unterstützter Usb-Tastaturen
Liste unterstützter USB-Tastaturen Wenn als Einsatzort NTSC AREA/PAL AREA und das European Alphabet eingestellt ist Bei diesem Gerät können Sie jedes beliebige 1) Wenn als Schriftsatz „Simplified Chinese“ oder „Traditional Chinese“ eingestellt ist, wird automatisch Zeichen und Symbol eingeben, das durch die eine Tastatur mit derselben Anordnung wie der unten aufgelisteten Tastaturen unterstützt wird.
Seite 289 Italian [Italien] Polish (Programmers) [Polen] Russian [Russland] Spanish [Spanien] Wenn als Einsatzort NTSC AREA/PAL AREA und Korean eingestellt ist Die Tastatur ist als koreanische Tastatur Hinweis festgelegt und Sie können Hangul-Zeichen Die Tastatursprache kann nicht geändert werden. eingeben. Liste unterstützter USB-Tastaturen...
Seite 290: Wenn Als Einsatzort Ntsc (J) Area Eingestellt Ist
Wenn als Einsatzort NTSC (J) AREA eingestellt ist Die Tastatur ist als japanische Tastatur festgelegt. Hinweise • Die Tastatursprache kann nicht geändert werden. • Japanische Hiragana, Katakana und Kanji können nicht eingegeben werden. Liste unterstützter USB-Tastaturen...
Seite 291: Empfohlene Usb-Flash-Laufwerke (Ab Juni 2009)
Empfohlene USB-Flash- Warenzeichen und Laufwerke (ab Juni Lizenzen 2009) MPEG-4 Visual Patent Portfolio Folgende Sony USB-Flash-Laufwerke werden Lizenz zum Gebrauch mit diesem Gerät empfohlen. DIESES PRODUKT IST IM RAHMEN DER Pocket Bit L-Serie MPEG-4 VISUAL PATENT PORTFOLIO • USM16GL LIZENZ LIZENZIERT. FÜR PERSÖNLICHE •...
Seite 292: Mpeg-2 Video Patent Portfolio Lizenz
permitted provided that the following conditions MPEG-2 Video Patent Portfolio are met: Lizenz * Redistributions of source code must retain the JEDE ANDERE VERWENDUNG DIESES above copyright notice, this list of conditions PRODUKTS ALS DIE PERSÖNLICHE and the following disclaimer. NUTZUNG IN EINER WEISE, DIE DEM * Redistributions in binary form must reproduce MPEG-2 STANDARD FÜR CODIERTE...
Seite 293: Zum „Memory Stick
„Memory Stick PRO“ Zum „Memory Stick“ Mit MagicGate-Urheberrechtsschutztechnologie ausgestattet, nur mit „Memory Stick PRO“ kompatiblen Geräten verwendbar. Geeignete „Memory Stick“-Arten Folgende „Memory Stick“-Arten können mit diesem Camcorder verwendet werden: „Memory Was ist ein „Memory Stick“? Stick“, „Memory Stick Duo“, „Memory Stick Ein „Memory Stick“...
Seite 294: "Memory Stick"-Zugriffsanzeige
Daten beschädigt werden. Vorsichtsmaßnahmen • Erstellen Sie regelmäßig Sicherheitskopien Ihrer Daten, damit sie nicht verloren gehen. Sony haftet in keinem Fall für Datenverluste. • Nicht genehmigte Aufzeichnungen könnten gegen Urheberrechtsschutzbestimmungen verstoßen. Achten Sie bei der Verwendung eines „Memory Stick“ mit voraufgezeichneten Daten darauf, dass die Aufzeichnung in Übereinstimmung mit den...
Seite 295: Index
Auflagemaß, Einstellung 45 Index Auflösung 23 Aufnahme Fortgeschrittene Funktionen 90 Grundlegende Verfahren 84 Aufnahmedaten Aufzeichnung 225 Nummer Aufnahme-ID Einstellung 226 10BASE-T/100BASE-TX 29 Aufnahmekontrolle 86 Aufsteckschuh für die Batterie 14 Aufzeichnung Gebrauch des Bild-Puffer-Speichers 91 Akku 37 Aufzeichnung von Proxy-Daten 109 Aktuelle Clip-Liste 136 Aufzeichnungsformat 57 Anschlag 30...
Seite 296 Einschränkungen 249 File Access Mode 254, 256 CA-Buchse (Kamera-Adapter) 15 FTP 258 Clip 136 Daten des Menüs User Änderung des Indexbilds 129 Laden 241 Eigenschaften 130 Speichern 239 Einzelclip-Wiedergabemodus 87 Datum, Einstellung 43 Entsperren 134 DCC (dynamische Kontraststeuerung) 19 Kontinuierlicher Wiedergabemodus 87 Deckel 20 Länge 116 Digitale Konverterfunktion 232...
Seite 297 Kontrollanzeige 31 Konverter 33 Farbtemperatur 33 Kühlventilator-Steuermodus 34 Änderung 63 Manuelle Einstellung 234 Fernsteuerung, Anschluss 54 File Access Mode Längsrichtungs-Fixierhebel des Suchers 14 für Macintosh 256 Längsrichtungs-Fixierknopf des Suchers 15 für Windows 254 LCD-Farbmonitor 20 Filter 35 Statusanzeige 23 Fokushilfsfunktion 88 LCD-Monitor 20 Fokusvergrößerungsfunktion 232 Statusanzeige 23...
Seite 298 Mikrofon, Anschluss 46 Mikrofonhalter 31 Schalter +48V/OFF 29 Mischformat-Aufzeichnungsmodus 58 Schalter AUDIO IN (CH-1/CH-2/CH-3/CH-4) Schalter AUDIO SELECT CH-1/CH-2 27 Schalter AUTO W/B BAL 17 ND-Filter 16 Schalter CANCEL/PRST/ESCAPE 19 Netzwerkbuchse 29 Schalter DISPLAY 22 Neuaufnahmefunktion 100 Schalter DISPLAY/ASPECT 31 Schalter F-RUN/SET/R-RUN 26 Schalter LIGHT 13 Schalter MENU ON/OFF 19 Objektiv, Montage 44...
Seite 299 pazität 34 Taste HOLD/CHAPTER 22 Stativ, Montage 51 Taste MENU 26 Stativbefestigung 15 Taste NEXT 21 Statusanzeige 24 Taste PLAY/PAUSE 21 Stecker 30 Taste PREV 21 Stromquellenspannung/Batterie-Restka- Taste REC START 16 pazität 33 Taste RESET/RETURN 22 Stromversorgung 37 Taste SET/S.SEL 26 Sub-Clip 136 Taste SHIFT 26 Änderung des Start-Zeitcodes 141...
Seite 300 Weißwertspeicher 35 Wiedergabe Clip-Liste 137 normal 86 Standbild 87 Suchergebnis 127 Zeitcode 35 Einstellung 76 Synchronisierung 77 Zeitdaten 76 Zeitrafferaufnahmen 93 Zeitzähleranzeige 24 Zoomposition 33 Zubehör 286 Zusätzliche Ausstattung 284 Index...
Seite 301 Das in dieser Anleitung enthaltene Material besteht aus Informationen, die Eigentum der Sony Corporation sind, und ausschließlich zum Gebrauch durch den Käufer der in dieser Anleitung beschriebenen Ausrüstung bestimmt sind. Die Sony Corporation untersagt ausdrücklich die Vervielfältigung jeglicher Teile dieser Anleitung oder den Gebrauch derselben für irgendeinen...

Diese Anleitung auch für:

Pdw-700 Pdw-680

Sony PDW-F800 Handbuch

Vorbemerkungen

Kapitel 1 : Überblick

Eigenschaften

Lage und Funktion der Teile und Regler

Kapitel 2 : Vorbereitungen

Vorbereitung der Stromversorgung

Einsetzen des Suchers

Einstellung des Einsatzorts

Einstellung von Datum/Uhrzeit der Internen Uhr

Montage des Objektivs

Einstellung des Auflagemaßes

Vorbereitung des Audioeingabesystems

Stativ-Montage

Anschluss einer Videoleuchte

Gebrauch des Schulterriemens

Einstellung der Schulterpolsterposition

Anschluss der Fernbedienung

Kapitel 3 : Einstellungen der Aufnahme

Einstellung des Aufzeichnungsformats

Einstellung des Schwarz- und Weißabgleichs

Einstellung der Elektronischen Blende

Änderung des Bezugswerts der Automatischen Blendeneinstellung

Einstellung des Audiopegels

Einstellung der Zeitdaten

Kapitel 4 : Aufnahme

Umgang mit Discs

Grundlegende Aufnahmeverfahren

Fortgeschrittene Funktionen zur Aufnahme

Kapitel 5 : Funktionen in Benutzeroberflächen

Überblick

Skizzen-Funktionen

Szenenauswahl (Bearbeitung einer Clip-Liste)

Disc-Funktionen

Überspielen von Clips (FTP-Client-Funktion)

Shortcut-Liste

Kapitel 6 : Menüanzeigen und Detaileinstellungen

Menüstruktur

Liste Menü

Menü Funktionen

Einstellung der Statusanzeige auf der Sucheranzeige und dem LCD

Monitor

Änderungen und Einstellungen über Menüs

Kapitel 7 : Speichern und Laden der Benutzereinstellungsdaten

Speichern und Aufrufen von Benutzerdateien

Speichern und Laden von Szenendateien

Wechseln zu einer Dateispezifischen Menüseite Beim Einstecken eines

Kapitel 8 : Dateifunktionen

Überblick

Dateifunktionen IM File Access Mode (für Windows)

Quicklinks

Verwandte Anleitungen für Sony PDW-F800

Inhaltszusammenfassung für Sony PDW-F800
