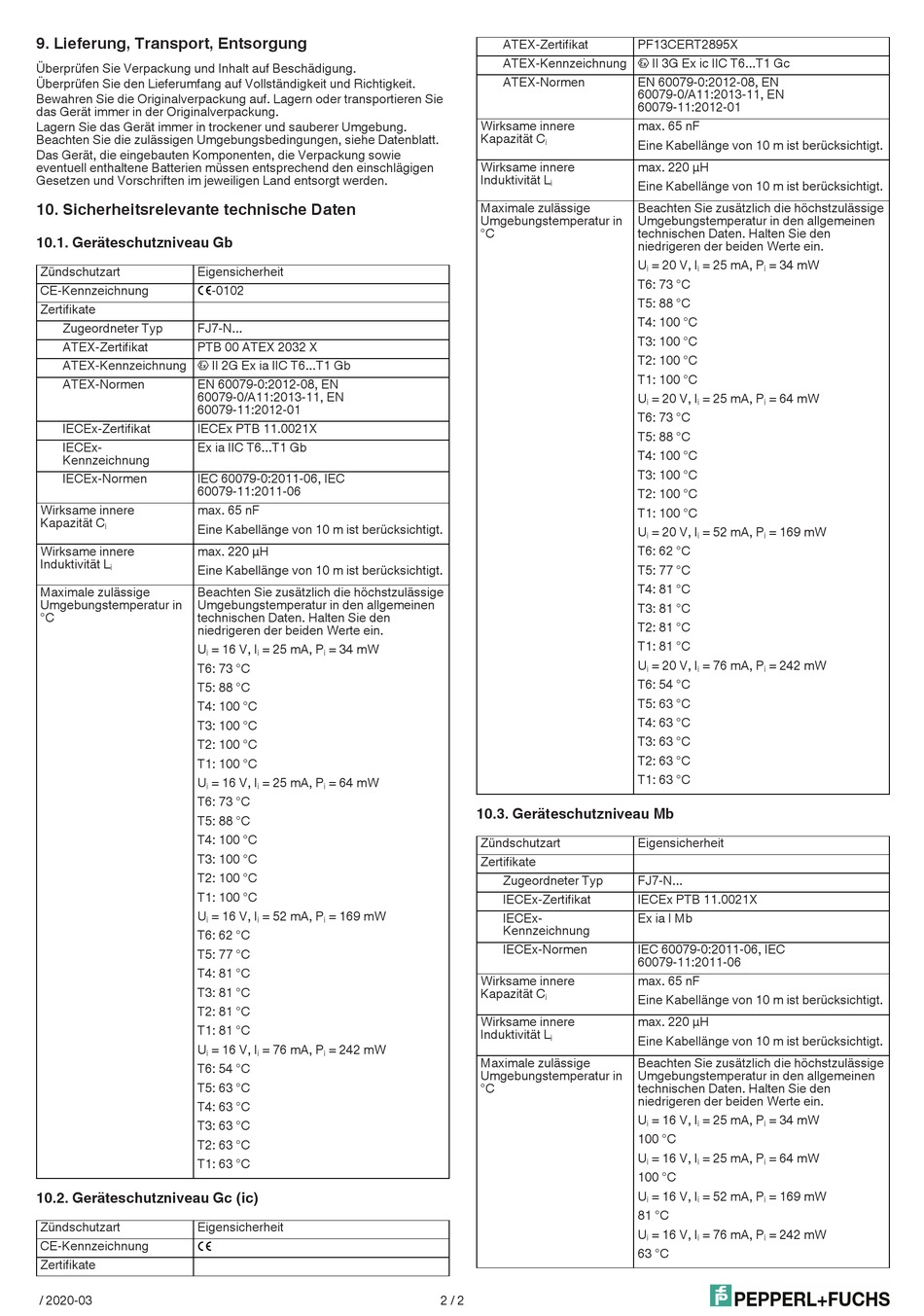

Pepperl+Fuchs FJ7-N Betriebsanleitung Seite 2

9. Lieferung, Transport, Entsorgung
Überprüfen Sie Verpackung und Inhalt auf Beschädigung.
Überprüfen Sie den Lieferumfang auf Vollständigkeit und Richtigkeit.
Bewahren Sie die Originalverpackung auf. Lagern oder transportieren Sie
das Gerät immer in der Originalverpackung.
Lagern Sie das Gerät immer in trockener und sauberer Umgebung.
Beachten Sie die zulässigen Umgebungsbedingungen, siehe Datenblatt.
Das Gerät, die eingebauten Komponenten, die Verpackung sowie
eventuell enthaltene Batterien müssen entsprechend den einschlägigen
Gesetzen und Vorschriften im jeweiligen Land entsorgt werden.
10. Sicherheitsrelevante technische Daten
10.1. Geräteschutzniveau Gb
Zündschutzart Eigensicherheit
CE-Kennzeichnung
2-0102
Zertifikate
Zugeordneter Typ FJ7-N...
ATEX-Zertifikat PTB 00 ATEX 2032 X
ATEX-Kennzeichnung 1
ATEX-Normen EN 60079-0:2012-08, EN
60079-0/A11:2013-11, EN
60079-11:2012-01
IECEx-Zertifikat IECEx PTB 11.0021X
IECEx- Ex ia IIC T6...T1 Gb
Kennzeichnung
IECEx-Normen IEC 60079-0:2011-06, IEC
60079-11:2011-06
Wirksame innere max. 65 nF
Kapazität C
i
Eine Kabellänge von 10 m ist berücksichtigt.
Wirksame innere max. 220 µH
Induktivität L
i
Eine Kabellänge von 10 m ist berücksichtigt.
Maximale zulässige Beachten Sie zusätzlich die höchstzulässige
Umgebungstemperatur in Umgebungstemperatur in den allgemeinen
°C technischen Daten. Halten Sie den
niedrigeren der beiden Werte ein.
U
i
T6: 73 °C
T5: 88 °C
T4: 100 °C
T3: 100 °C
T2: 100 °C
T1: 100 °C
U
i
T6: 73 °C
T5: 88 °C
T4: 100 °C
T3: 100 °C
T2: 100 °C
T1: 100 °C
U
i
T6: 62 °C
T5: 77 °C
T4: 81 °C
T3: 81 °C
T2: 81 °C
T1: 81 °C
U
i
T6: 54 °C
T5: 63 °C
T4: 63 °C
T3: 63 °C
T2: 63 °C
T1: 63 °C
10.2. Geräteschutzniveau Gc (ic)
Zündschutzart Eigensicherheit
CE-Kennzeichnung
2
Zertifikate
/ 2020-03
II 2G Ex ia IIC T6...T1 Gb
= 16 V, I = 25 mA, P = 34 mW
i i
= 16 V, I = 25 mA, P = 64 mW
i i
= 16 V, I = 52 mA, P = 169 mW
i i
= 16 V, I = 76 mA, P = 242 mW
i i
ATEX-Zertifikat
ATEX-Kennzeichnung
ATEX-Normen
Wirksame innere
Kapazität C
i
Wirksame innere
Induktivität L
i
Maximale zulässige
Umgebungstemperatur in
°C
10.3. Geräteschutzniveau Mb
Zündschutzart
Zertifikate
Zugeordneter Typ
IECEx-Zertifikat
IECEx-
Kennzeichnung
IECEx-Normen
Wirksame innere
Kapazität C
i
Wirksame innere
Induktivität L
i
Maximale zulässige
Umgebungstemperatur in
°C
2 / 2
PF13CERT2895X
1 II 3G Ex ic IIC T6...T1 Gc
EN 60079-0:2012-08, EN
60079-0/A11:2013-11, EN
60079-11:2012-01
max. 65 nF
Eine Kabellänge von 10 m ist berücksichtigt.
max. 220 µH
Eine Kabellänge von 10 m ist berücksichtigt.
Beachten Sie zusätzlich die höchstzulässige
Umgebungstemperatur in den allgemeinen
technischen Daten. Halten Sie den
niedrigeren der beiden Werte ein.
U = 20 V, I = 25 mA, P = 34 mW
i i i
T6: 73 °C
T5: 88 °C
T4: 100 °C
T3: 100 °C
T2: 100 °C
T1: 100 °C
U = 20 V, I = 25 mA, P = 64 mW
i i i
T6: 73 °C
T5: 88 °C
T4: 100 °C
T3: 100 °C
T2: 100 °C
T1: 100 °C
U = 20 V, I = 52 mA, P = 169 mW
i i i
T6: 62 °C
T5: 77 °C
T4: 81 °C
T3: 81 °C
T2: 81 °C
T1: 81 °C
U = 20 V, I = 76 mA, P = 242 mW
i i i
T6: 54 °C
T5: 63 °C
T4: 63 °C
T3: 63 °C
T2: 63 °C
T1: 63 °C
Eigensicherheit
FJ7-N...
IECEx PTB 11.0021X
Ex ia I Mb
IEC 60079-0:2011-06, IEC
60079-11:2011-06
max. 65 nF
Eine Kabellänge von 10 m ist berücksichtigt.
max. 220 µH
Eine Kabellänge von 10 m ist berücksichtigt.
Beachten Sie zusätzlich die höchstzulässige
Umgebungstemperatur in den allgemeinen
technischen Daten. Halten Sie den
niedrigeren der beiden Werte ein.
U = 16 V, I = 25 mA, P = 34 mW
i i i
100 °C
U = 16 V, I = 25 mA, P = 64 mW
i i i
100 °C
U = 16 V, I = 52 mA, P = 169 mW
i i i
81 °C
U = 16 V, I = 76 mA, P = 242 mW
i i i
63 °C
