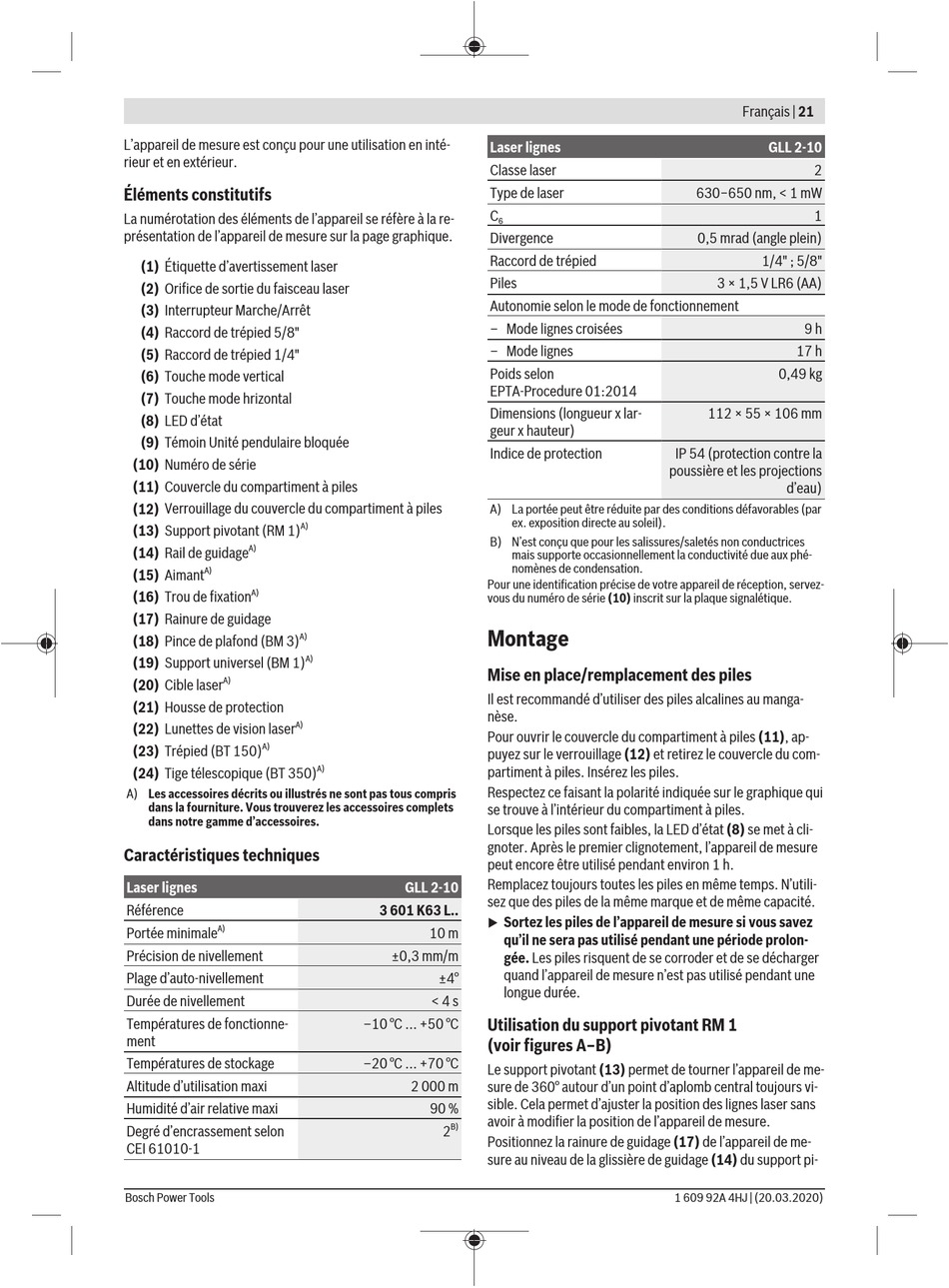

L'appareil de mesure est conçu pour une utilisation en inté-
rieur et en extérieur.
Éléments constitutifs
La numérotation des éléments de l'appareil se réfère à la re-
présentation de l'appareil de mesure sur la page graphique.
(1) Étiquette d'avertissement laser
(2) Orifice de sortie du faisceau laser
(3) Interrupteur Marche/Arrêt
(4) Raccord de trépied 5/8"
(5) Raccord de trépied 1/4"
(6) Touche mode vertical
(7) Touche mode hrizontal
(8) LED d'état
(9) Témoin Unité pendulaire bloquée
(10) Numéro de série
(11) Couvercle du compartiment à piles
(12) Verrouillage du couvercle du compartiment à piles
A)
(13) Support pivotant (RM 1)
A)
(14) Rail de guidage
A)
(15) Aimant
A)
(16) Trou de fixation
(17) Rainure de guidage
A)
(18) Pince de plafond (BM 3)
(19) Support universel (BM 1)
A)
(20) Cible laser
(21) Housse de protection
A)
(22) Lunettes de vision laser
A)
(23) Trépied (BT 150)
(24) Tige télescopique (BT 350)
A) Les accessoires décrits ou illustrés ne sont pas tous compris
dans la fourniture. Vous trouverez les accessoires complets
dans notre gamme d'accessoires.
Caractéristiques techniques
Laser lignes
Référence
A)
Portée minimale
Précision de nivellement
Plage d'auto-nivellement
Durée de nivellement
Températures de fonctionne-
ment
Températures de stockage
Altitude d'utilisation maxi
Humidité d'air relative maxi
Degré d'encrassement selon
CEI 61010-1
Bosch Power Tools
A)
A)
GLL 2-10
3 601 K63 L..
10 m
±0,3 mm/m
±4°
< 4 s
–10 °C ... +50 °C
–20 °C ... +70 °C
2 000 m
90 %
B)
2
Laser lignes
Classe laser
Type de laser
C
6
Divergence
Raccord de trépied
Piles
Autonomie selon le mode de fonctionnement
– Mode lignes croisées
– Mode lignes
Poids selon
EPTA-Procedure 01:2014
Dimensions (longueur x lar-
geur x hauteur)
Indice de protection
A) La portée peut être réduite par des conditions défavorables (par
ex. exposition directe au soleil).
B) N'est conçu que pour les salissures/saletés non conductrices
mais supporte occasionnellement la conductivité due aux phé-
nomènes de condensation.
Pour une identification précise de votre appareil de réception, servez-
vous du numéro de série (10) inscrit sur la plaque signalétique.
Montage

Mise en place/remplacement des piles

Il est recommandé d'utiliser des piles alcalines au manga-
nèse.
Pour ouvrir le couvercle du compartiment à piles (11), ap-
puyez sur le verrouillage (12) et retirez le couvercle du com-
partiment à piles. Insérez les piles.
Respectez ce faisant la polarité indiquée sur le graphique qui
se trouve à l'intérieur du compartiment à piles.
Lorsque les piles sont faibles, la LED d'état (8) se met à cli-
gnoter. Après le premier clignotement, l'appareil de mesure
peut encore être utilisé pendant environ 1 h.
Remplacez toujours toutes les piles en même temps. N'utili-
sez que des piles de la même marque et de même capacité.
Sortez les piles de l'appareil de mesure si vous savez
u
qu'il ne sera pas utilisé pendant une période prolon-
gée. Les piles risquent de se corroder et de se décharger
quand l'appareil de mesure n'est pas utilisé pendant une
longue durée.
Utilisation du support pivotant RM 1
(voir figures A–B)
Le support pivotant (13) permet de tourner l'appareil de me-
sure de 360° autour d'un point d'aplomb central toujours vi-
sible. Cela permet d'ajuster la position des lignes laser sans
avoir à modifier la position de l'appareil de mesure.
Positionnez la rainure de guidage (17) de l'appareil de me-
sure au niveau de la glissière de guidage (14) du support pi-
