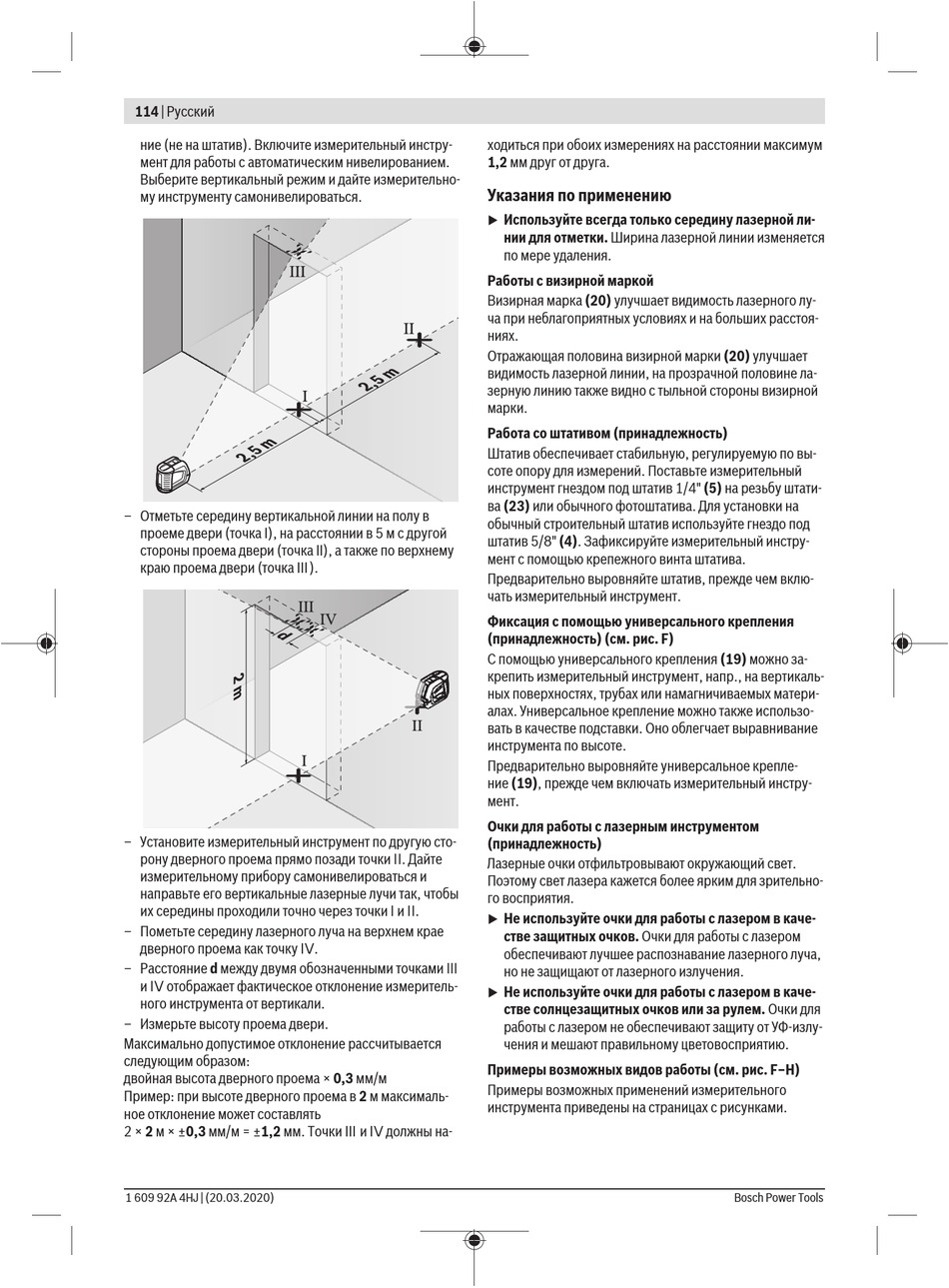

114 | Русский
ние (не на штатив). Включите измерительный инстру-
мент для работы с автоматическим нивелированием.
Выберите вертикальный режим и дайте измерительно-
му инструменту самонивелироваться.
– Отметьте середину вертикальной линии на полу в
проеме двери (точка I), на расстоянии в 5 м с другой
стороны проема двери (точка II), а также по верхнему
краю проема двери (точка Ⅲ).
– Установите измерительный инструмент по другую сто-
рону дверного проема прямо позади точки Ⅱ. Дайте
измерительному прибору самонивелироваться и
направьте его вертикальные лазерные лучи так, чтобы
их середины проходили точно через точки Ⅰ и Ⅱ.
– Пометьте середину лазерного луча на верхнем крае
дверного проема как точку Ⅳ.
– Расстояние d между двумя обозначенными точками Ⅲ
и Ⅳ отображает фактическое отклонение измеритель-
ного инструмента от вертикали.
– Измерьте высоту проема двери.
Максимально допустимое отклонение рассчитывается
следующим образом:
двойная высота дверного проема × 0,3 мм/м
Пример: при высоте дверного проема в 2 м максималь-
ное отклонение может составлять
2 × 2 м × ±0,3 мм/м = ±1,2 мм. Точки Ⅲ и Ⅳ должны на-
1 609 92A 4HJ | (20.03.2020)
ходиться при обоих измерениях на расстоянии максимум
1,2 мм друг от друга.
Указания по применению
Используйте всегда только середину лазерной ли-
u
нии для отметки. Ширина лазерной линии изменяется
по мере удаления.
Работы с визирной маркой
Визирная марка (20) улучшает видимость лазерного лу-
ча при неблагоприятных условиях и на больших расстоя-
ниях.
Отражающая половина визирной марки (20) улучшает
видимость лазерной линии, на прозрачной половине ла-
зерную линию также видно с тыльной стороны визирной
марки.
Работа со штативом (принадлежность)
Штатив обеспечивает стабильную, регулируемую по вы-
соте опору для измерений. Поставьте измерительный
инструмент гнездом под штатив 1/4" (5) на резьбу штати-
ва (23) или обычного фотоштатива. Для установки на
обычный строительный штатив используйте гнездо под
штатив 5/8" (4). Зафиксируйте измерительный инстру-
мент с помощью крепежного винта штатива.
Предварительно выровняйте штатив, прежде чем вклю-
чать измерительный инструмент.
Фиксация с помощью универсального крепления
(принадлежность) (см. рис. F)
С помощью универсального крепления (19) можно за-
крепить измерительный инструмент, напр., на вертикаль-
ных поверхностях, трубах или намагничиваемых матери-
алах. Универсальное крепление можно также использо-
вать в качестве подставки. Оно облегчает выравнивание
инструмента по высоте.
Предварительно выровняйте универсальное крепле-
ние (19), прежде чем включать измерительный инстру-
мент.
Очки для работы с лазерным инструментом
(принадлежность)
Лазерные очки отфильтровывают окружающий свет.
Поэтому свет лазера кажется более ярким для зрительно-
го восприятия.
Не используйте очки для работы с лазером в каче-
u
стве защитных очков. Очки для работы с лазером
обеспечивают лучшее распознавание лазерного луча,
но не защищают от лазерного излучения.
Не используйте очки для работы с лазером в каче-
u
стве солнцезащитных очков или за рулем. Очки для
работы с лазером не обеспечивают защиту от УФ-излу-
чения и мешают правильному цветовосприятию.
Примеры возможных видов работы (см. рис. F–H)
Примеры возможных применений измерительного
инструмента приведены на страницах с рисунками.
