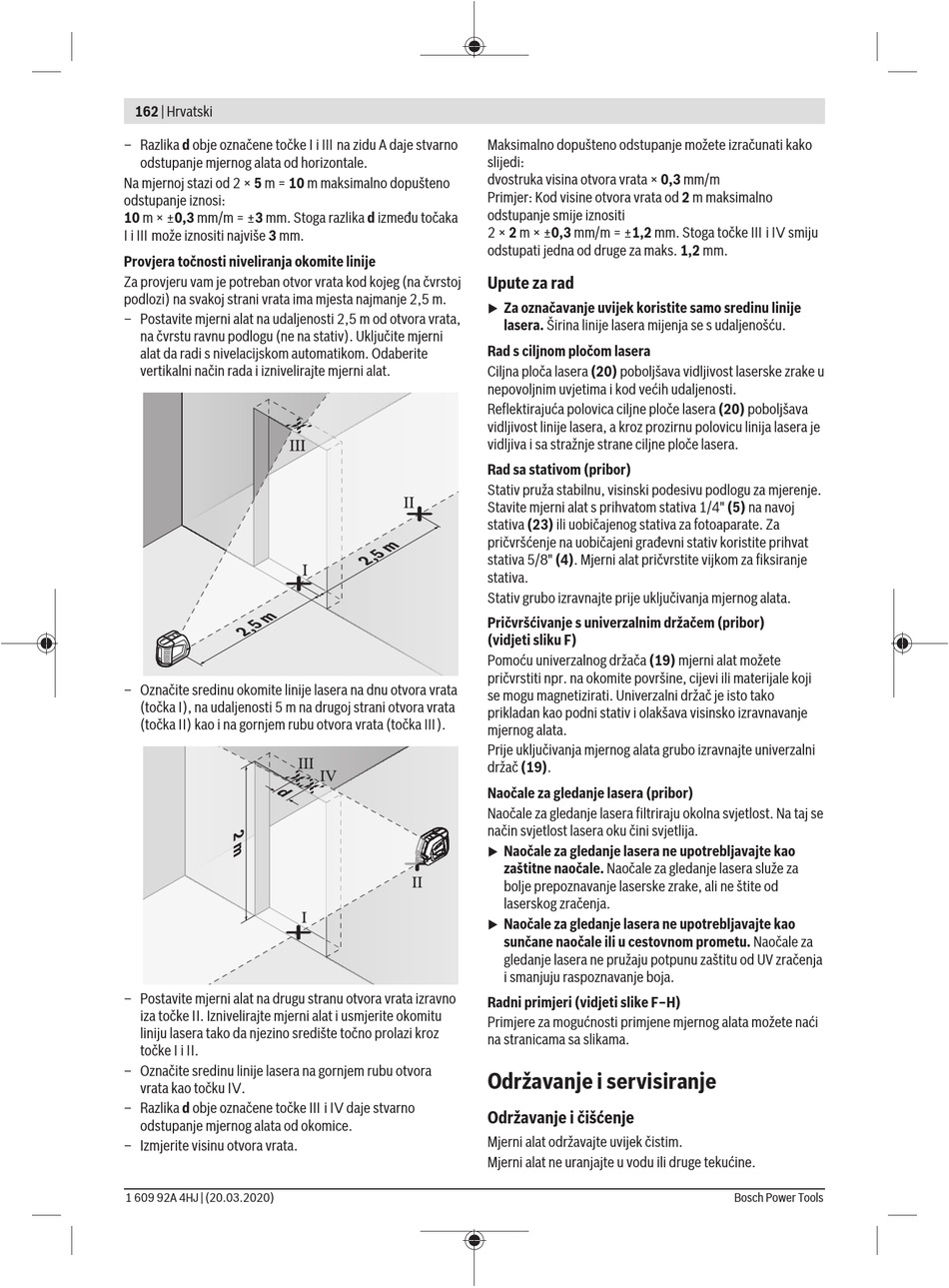

162 | Hrvatski
– Razlika d obje označene točke Ⅰ i Ⅲ na zidu A daje stvarno
odstupanje mjernog alata od horizontale.
Na mjernoj stazi od 2 × 5 m = 10 m maksimalno dopušteno
odstupanje iznosi:
10 m × ±0,3 mm/m = ±3 mm. Stoga razlika d između točaka
Ⅰ i Ⅲ može iznositi najviše 3 mm.
Provjera točnosti niveliranja okomite linije
Za provjeru vam je potreban otvor vrata kod kojeg (na čvrstoj
podlozi) na svakoj strani vrata ima mjesta najmanje 2,5 m.
– Postavite mjerni alat na udaljenosti 2,5 m od otvora vrata,
na čvrstu ravnu podlogu (ne na stativ). Uključite mjerni
alat da radi s nivelacijskom automatikom. Odaberite
vertikalni način rada i iznivelirajte mjerni alat.
– Označite sredinu okomite linije lasera na dnu otvora vrata
(točka Ⅰ), na udaljenosti 5 m na drugoj strani otvora vrata
(točka Ⅱ) kao i na gornjem rubu otvora vrata (točka Ⅲ).
– Postavite mjerni alat na drugu stranu otvora vrata izravno
iza točke Ⅱ. Iznivelirajte mjerni alat i usmjerite okomitu
liniju lasera tako da njezino središte točno prolazi kroz
točke Ⅰ i Ⅱ.
– Označite sredinu linije lasera na gornjem rubu otvora
vrata kao točku Ⅳ.
– Razlika d obje označene točke Ⅲ i Ⅳ daje stvarno
odstupanje mjernog alata od okomice.
– Izmjerite visinu otvora vrata.
1 609 92A 4HJ | (20.03.2020)
Maksimalno dopušteno odstupanje možete izračunati kako
slijedi:
dvostruka visina otvora vrata × 0,3 mm/m
Primjer: Kod visine otvora vrata od 2 m maksimalno
odstupanje smije iznositi
2 × 2 m × ±0,3 mm/m = ±1,2 mm. Stoga točke Ⅲ i Ⅳ smiju
odstupati jedna od druge za maks. 1,2 mm.

Upute za rad

Za označavanje uvijek koristite samo sredinu linije
u
lasera. Širina linije lasera mijenja se s udaljenošću.
Rad s ciljnom pločom lasera
Ciljna ploča lasera (20) poboljšava vidljivost laserske zrake u
nepovoljnim uvjetima i kod većih udaljenosti.
Reflektirajuća polovica ciljne ploče lasera (20) poboljšava
vidljivost linije lasera, a kroz prozirnu polovicu linija lasera je
vidljiva i sa stražnje strane ciljne ploče lasera.
Rad sa stativom (pribor)
Stativ pruža stabilnu, visinski podesivu podlogu za mjerenje.
Stavite mjerni alat s prihvatom stativa 1/4" (5) na navoj
stativa (23) ili uobičajenog stativa za fotoaparate. Za
pričvršćenje na uobičajeni građevni stativ koristite prihvat
stativa 5/8" (4). Mjerni alat pričvrstite vijkom za fiksiranje
stativa.
Stativ grubo izravnajte prije uključivanja mjernog alata.
Pričvršćivanje s univerzalnim držačem (pribor)
(vidjeti sliku F)
Pomoću univerzalnog držača (19) mjerni alat možete
pričvrstiti npr. na okomite površine, cijevi ili materijale koji
se mogu magnetizirati. Univerzalni držač je isto tako
prikladan kao podni stativ i olakšava visinsko izravnavanje
mjernog alata.
Prije uključivanja mjernog alata grubo izravnajte univerzalni
držač (19).
Naočale za gledanje lasera (pribor)
Naočale za gledanje lasera filtriraju okolna svjetlost. Na taj se
način svjetlost lasera oku čini svjetlija.
Naočale za gledanje lasera ne upotrebljavajte kao
u
zaštitne naočale. Naočale za gledanje lasera služe za
bolje prepoznavanje laserske zrake, ali ne štite od
laserskog zračenja.
Naočale za gledanje lasera ne upotrebljavajte kao
u
sunčane naočale ili u cestovnom prometu. Naočale za
gledanje lasera ne pružaju potpunu zaštitu od UV zračenja
i smanjuju raspoznavanje boja.
Radni primjeri (vidjeti slike F–H)
Primjere za mogućnosti primjene mjernog alata možete naći
na stranicama sa slikama.
Održavanje i servisiranje
Održavanje i čišćenje
Mjerni alat održavajte uvijek čistim.
Mjerni alat ne uranjajte u vodu ili druge tekućine.
