Instalacja

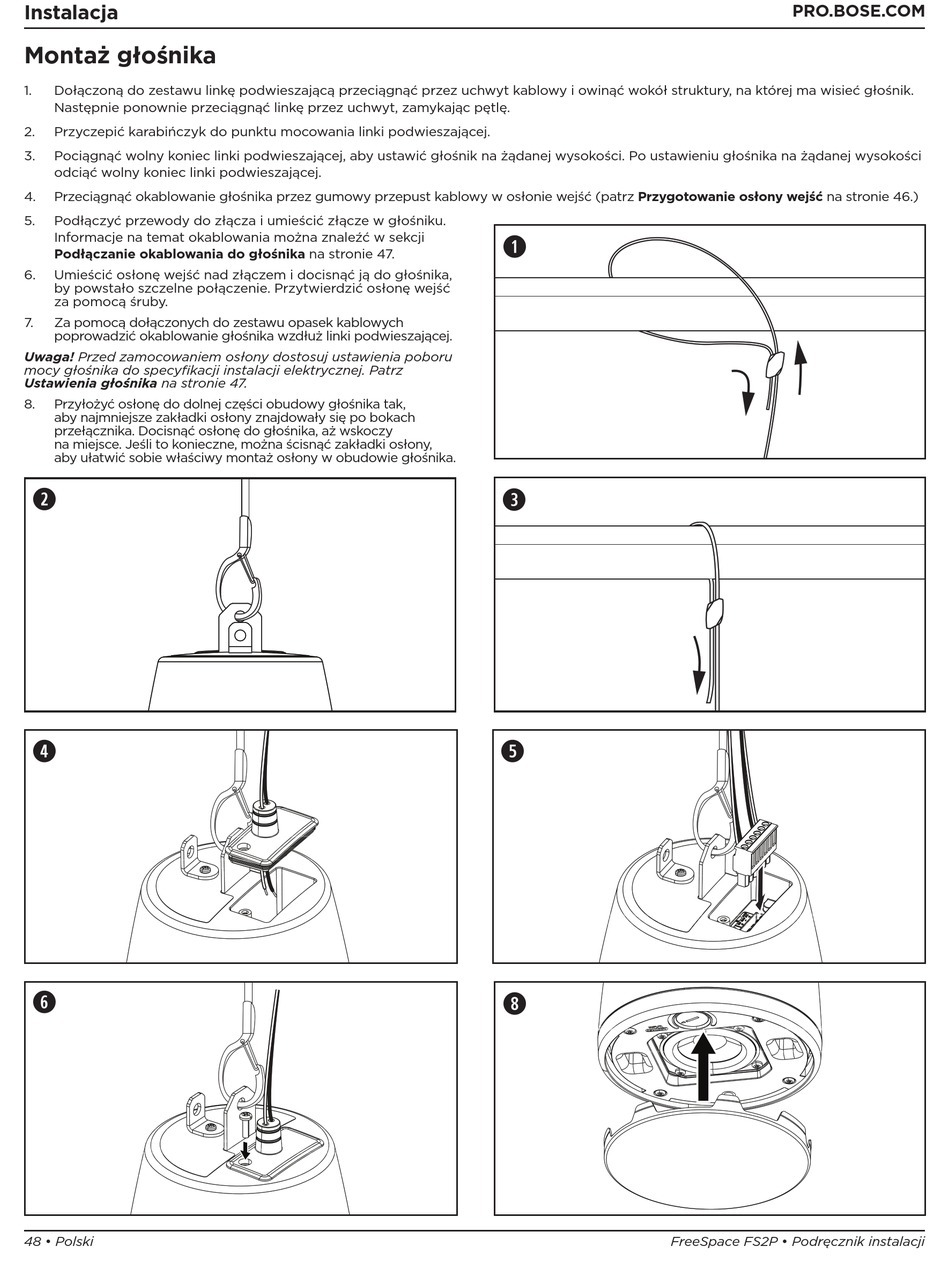

Montaż głośnika
1. Dołączoną do zestawu linkę podwieszającą przeciągnąć przez uchwyt kablowy i owinąć wokół struktury, na której ma wisieć głośnik.
Następnie ponownie przeciągnąć linkę przez uchwyt, zamykając pętlę.
2. Przyczepić karabińczyk do punktu mocowania linki podwieszającej.
3. Pociągnąć wolny koniec linki podwieszającej, aby ustawić głośnik na żądanej wysokości. Po ustawieniu głośnika na żądanej wysokości
odciąć wolny koniec linki podwieszającej.
4. Przeciągnąć okablowanie głośnika przez gumowy przepust kablowy w osłonie wejść (patrz Przygotowanie osłony wejść na stronie 46.)
5. Podłączyć przewody do złącza i umieścić złącze w głośniku.
Informacje na temat okablowania można znaleźć w sekcji
Podłączanie okablowania do głośnika na stronie 47.
6. Umieścić osłonę wejść nad złączem i docisnąć ją do głośnika,
by powstało szczelne połączenie. Przytwierdzić osłonę wejść
za pomocą śruby.
7. Za pomocą dołączonych do zestawu opasek kablowych
poprowadzić okablowanie głośnika wzdłuż linki podwieszającej.
Uwaga! Przed zamocowaniem osłony dostosuj ustawienia poboru
mocy głośnika do specyfikacji instalacji elektrycznej. Patrz
Ustawienia głośnika na stronie 47.
8. Przyłożyć osłonę do dolnej części obudowy głośnika tak,
aby najmniejsze zakładki osłony znajdowały się po bokach
przełącznika. Docisnąć osłonę do głośnika, aż wskoczy
na miejsce. Jeśli to konieczne, można ścisnąć zakładki osłony,
aby ułatwić sobie właściwy montaż osłony w obudowie głośnika.
w
r
y
48 • Polski
q
e
t
i
FreeSpace FS2P • Podręcznik instalacji
PRO.BOSE.COM
