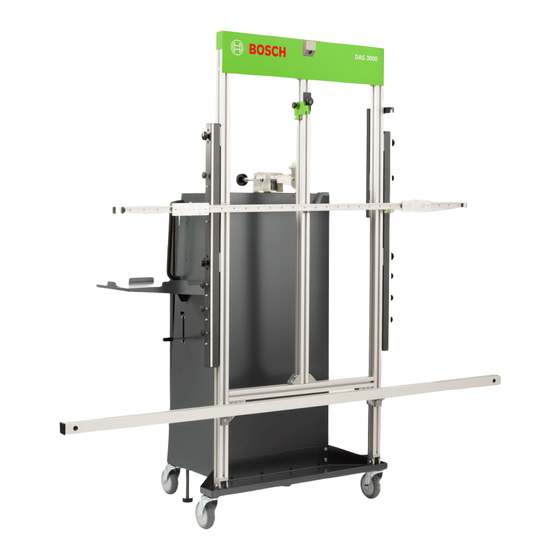

Bosch DAS 3000 Reparaturanleitung
Kalibrier- und justagevorrichtung
Verwandte Anleitungen für Bosch DAS 3000
Inhaltszusammenfassung für Bosch DAS 3000
- Seite 1 DAS 3000 Calibration and adjustment device Reparaturanleitung Kalibrier- und Justagevorrichtung Repair instructions Calibration and adjustment device...
-
Seite 2: Inhaltsverzeichnis
| 2 | DAS 3000 Benutzerhinweise............................Symbole in der Dokumentation........................Warnhinweise in der Dokumentation......................Zielgruppe..............................Mitgeltende Unterlagen..........................Benötigte Werkzeuge und Hilfsmittel......................Komponenten prüfen............................ Verschraubungen und Versiegelungen prüfen....................Kamera an DAS 3000 S10 prüfen... -
Seite 3: Benutzerhinweise
Tod oder schwere Körperverletzung VORSICHT Mögliche gefährliche Situation Leichte Körperverletzung ---Separator--- Zielgruppe Die Instandsetzung von DAS 3000 dürfen nur Kundendienst-Techniker durchführen. ---Separator--- Mitgeltende Unterlagen • 1 689 989 444 - Originalbetriebsanleitung DAS 3000 • 1 689 973 484 - Ersatzteilliste DAS 3000 ---Separator--- Benötigte Werkzeuge und Hilfsmittel... -
Seite 4: Komponenten Prüfen
Versiegelte Schrauben prüfen, welche die Libelle an der 2-Grad-Verstellung fixieren. Die Libelle wird ab Werk an DAS 3000 fein eingestellt. Wird die Verschraubung der Libelle gelockert und da‐ durch deren Position verändert, geht die Feineinstellung verloren. Die genaue Positionierung der Kalibrierta‐... - Seite 5 Die Seriennummer befindet sich auf dem Typschild, das oberhalb der Halterung für Laptop/Tablet angebracht ist. 11. Linienlaser P-Assist S5 einschalten. 12. Referenztafel für Abstandsmessung mithilfe des Linienlasers mittig vor DAS 3000 in einem Abstand zwischen 2,40 bis 2,60 m positionieren. Die Referenztafel für die Abstandsmessung muss vollständig im Kamerabild sichtbar sein.
-
Seite 6: Kameras An Das 3000 S20 Prüfen
| 6 | DAS 3000 Vorgehen bei erfolgreicher Prüfung Magnetischen Messbalken prüfen. Kalibriertafelsicherung prüfen. DUAL -Board und weitere Kalibriertafeln prüfen. Referenztafel für Abstandsmessung prüfen. Referenztafel für Ausrichtung auf die Fahrachse prüfen. Ausrichthilfe prüfen. -
Seite 7: Kamerabalken Prüfen
Die Seriennummer befindet sich auf dem Typschild, das oberhalb der Halterung für Laptop/Tablet angebracht ist. 11. Linienlaser P-Assist S5 einschalten. 12. Referenztafel für Abstandsmessung mithilfe des Linienlasers mittig vor DAS 3000 in einem Abstand zwischen 6,90 m bis 7,10 m positionieren. Die Referenztafel für die Abstandsmessung muss vollständig in den Kamerabildern sichtbar sein. -
Seite 8: Magnetischen Messbalken Prüfen
| 8 | DAS 3000 Maximaler Abstand zwischen elektronischer Wasserwaage und Kamerabalken: < 1,3 mm 4. Kamerabalken tauschen, falls Abstand zwischen elektronischer Wasserwaage und Kamerabalken ≥ 1,3 mm. (1) Kamerabalken (2) Elektronische Wasserwaage (3) Abstandslehre Magnetischen Messbalken prüfen 1. Beide Schlitten an rechten Rand der Laufschiene schieben. -
Seite 9: Kalibriertafelsicherung Y Prüfen
DAS 3000 | 9 | de (1) Magnetischer Messbalken (2) Elektronische Wasserwaage (3) Abstandslehre Kalibriertafelsicherung Y prüfen 1. DUAL -Board in D-Position befestigen. 2. DUAL -Board mit Kalibriertafelsicherung Y fixieren. 3. Elektronische Wasserwaage an DUAL -Board anlegen und auf Neigung prüfen. - Seite 10 Max. Abweichung der Neigung von linker zu mittlerer Strebe: ≤ 0,6° Vorgehen bei einer Abweichung der Neigung von mehr 0,6° Bei einer Abweichung von mehr als 0,6° an der linken oder rechten Strebe ist DAS 3000 stark beschädigt. Neuen DAS 3000 dem Kunden bereitstellen.
-
Seite 11: Kalibriertafeln Prüfen
DAS 3000 | 11 | de Kalibriertafeln prüfen Kalibriertafel DUAL-Board prüfen 1. Kalibriertafeln auf optische Mängel und Verschmutzung des Kalibriermusters prüfen. 2. Anlageflächen reinigen. 3. Kantenschutz prüfen. 4. Elektronische Wasserwaage diagonal (von unterer linker Ecke zu oberer rechter Ecke) auf DUAL -Board positionie‐... -
Seite 12: Kameras Am Kamerabalken Wechseln
| 12 | DAS 3000 (1) Adapterplatte mit Kamera (2) Führungsstifte der Adapterplatte (3) Hammermuttern (4) Schrauben (5) Positionierbohrungen 7. USB-Leitung an Kamera anschließen. 8. Vordere Abdeckung an Rahmen befestigen. Kameras am Kamerabalken wechseln Die Kamera darf nicht von der Adapterplatte entfernt werden. Die Kamera ist ab Werk auf der Adapterplatte montiert und als Baugruppe kalibriert. -
Seite 13: Kamerabalken Wechseln
Kameras im Kamerabalken abziehen. 3. USB-Leitungen aus hinterer Profilnut des Kamerabalkens entfernen. 4. Position der Kameras im Kamerabalken merken. Wenn die Kameras am neuen Kamerabalken an der falschen Position befestigt werden, liefert DAS 3000 fal‐ sche Messwerte. 5. Schrauben an der Adapterplatte lösen. -
Seite 14: Kalibriertafelsicherung Y Wechseln
| 14 | DAS 3000 (1) USB-Leitungen (2) Schrauben an Adapterplatte (3) Adapterplatte mit montierter Kamera 7. Senkschrauben an Halterungen für Kamerabalken lösen, die mithilfe einer Hammermutter den Kameabal‐ ken fixieren. 8. Kamerabalken anheben und entfernen. (1) Senkschrauben an Halterungen für Kamerabalken (2) Kamerabalken 9. -
Seite 15: Rollen Wechseln
Keine Kalibriertafel ist am Rahmen positioniert. 3. Halteadapter an Haltebügel einhängen. 4. Falls vorhanden, Multi-Target-Shop von Fahrwagen entfernen. 5. Alle weiteren losen Objekte auf oder an DAS 3000 entfernen, dass nichts von DAS 3000 herunterfallen kann. 6. Abdeckblech unten im Fahrwagen entfernen. - Seite 16 9. DAS 3000 durch eine zweite Person an Griffen des Fahrwagens sichern. 10. DAS 3000 über die gesamte Dauer der folgenden Schritte durch zweite Person sichern. 11. DAS 3000 mit Hubwerkzeug vorsichtig anheben, dass sich die Rollen maximal 2 cm über dem Boden befinden. 12. Schraube oben an Rolle fixieren.
-
Seite 17: Bremse Wechseln
DAS 3000 | 17 | de Mit unterschiedlichen Rollen ist eine präzise Ausrichtung und ein gleichmäßiges Manövrieren von DAS 3000 nicht gewährleistet. Während der Frontkamera- oder Radarsensorkalibrierung kann es zu Fehlern kommen. 18. DAS 3000 absenken und Hubwerkzeug entfernen. 19. Abdeckblech unten im Fahrwagen befestigen. - Seite 18 | 18 | DAS 3000 8. Neue Gleitlager in Haltewinkel und unten am Fahrwagen einsetzen. 9. Zugstange durch Haltewinkel und Öffnung unten am Fahrwagen führen. 10. Gummipuffer unten an Zugstange befestigen. 11. Griff an Zugstange befestigen. 12. Zugfeder mit Halterung an Zugstange befestigen.
- Seite 36 | 36 | DAS 3000 Robert Bosch GmbH Franz-Oechsle-Str. 4 73207 Plochingen Deutschland www.bosch.com bosch.prueftechnik@bosch.com 1 689 975 292 | 2020-02-28 1 689 975 292 | 2020-02-28 Robert Bosch GmbH...
