sichtigen, andernfalls sind diese Pins
nicht verlötet.
Ein nachträgliches Verlöten ist in der
Regel nicht einfach möglich, da der
Pin solcher Bauteile nur minimal oder
überhaupt nicht aus der Leiterplatte
heraussteht.
10. Bestückungsvarianten
Falls Sie verschiedene Bestückungsva-
rianten für Ihre Leiterplatte wünschen,
müssen wir aus organisatorischen
Gründen jeweils getrennte Aufträge
anlegen. Eine passende BOM so wie
ein entsprechender Bestückungsplan
sind für jeden Auftrag separat nötig.
11. Nutzen
Ihre Leiterplatte wird von uns in einem Nutzen mit Rahmen gefertigt. Sie müssen hierfür
nichts weiter tun.
Allerdings sollten überstehende Bauteile unbedingt im Layout erkennbar sein, damit die
Kantenlänge
Stege und der Rahmen entsprechend angelegt werden können. Leiterplatten, bei der eine
der Leiterplatte
Kantenlänge < 20 mm ist, müssen wir immer im Nutzen und nicht vereinzelt an Sie versen-
< 20 mm
den. Dies ist aus Gründen der Qualitätssicherung nötig. Sollten Sie Leiterplatten im selbst
angelegten Nutzen bestellen, so wird auch dieser Nutzen nicht vereinzelt.
12. Lieferzeit
Die Bestückung kann erst beginnen, wenn alle notwendigen Bauteile und Leiterplatten bei uns
eingegangen sind. Achten Sie bei der Auswahl Ihrer Bauteile auf Verfügbarkeit und Lieferzeiten.
Summe der
Summe der Bauteile = Summe der SMD- und THT-Bauteile x Anzahl zu bestückender Platinen.
Bauteile
Folgende Optionen sind bei Ihrer Bestellung möglich:
Bestellungen mit ≤300 Bauteilen:
* Bitte beachten Sie:
Bei 2 AT Aufträgen können
• m ax. 10 Leiterplatten und
• m ax. 300 Bauteile SMD und max. 25 Bauteile THT pro Auftrag,
nicht pro Leiterplatte bestellt werden
Bestellungen mit ≤499 Bauteilen:
Bestellungen mit 500-999 Bauteilen: 14 AT ist Standard
Bestellungen mit ≥1000 Bauteilen:
Stand: Januar 2019
Bitte beachten Sie: Die Zeit, die wir für die Bestückung der Leiterplatte benötigen, addiert
sich zur Fertigungszeit der Leiterplatte.
Beta LAYOUT GmbH
Tel. +49 (0)6120 907010
Im Aartal 14
Fax. +49 (0)6120 907014
65326 Aarbergen
Anleitung zur Bestückung
Leiterplatte
Positionierung des Pins

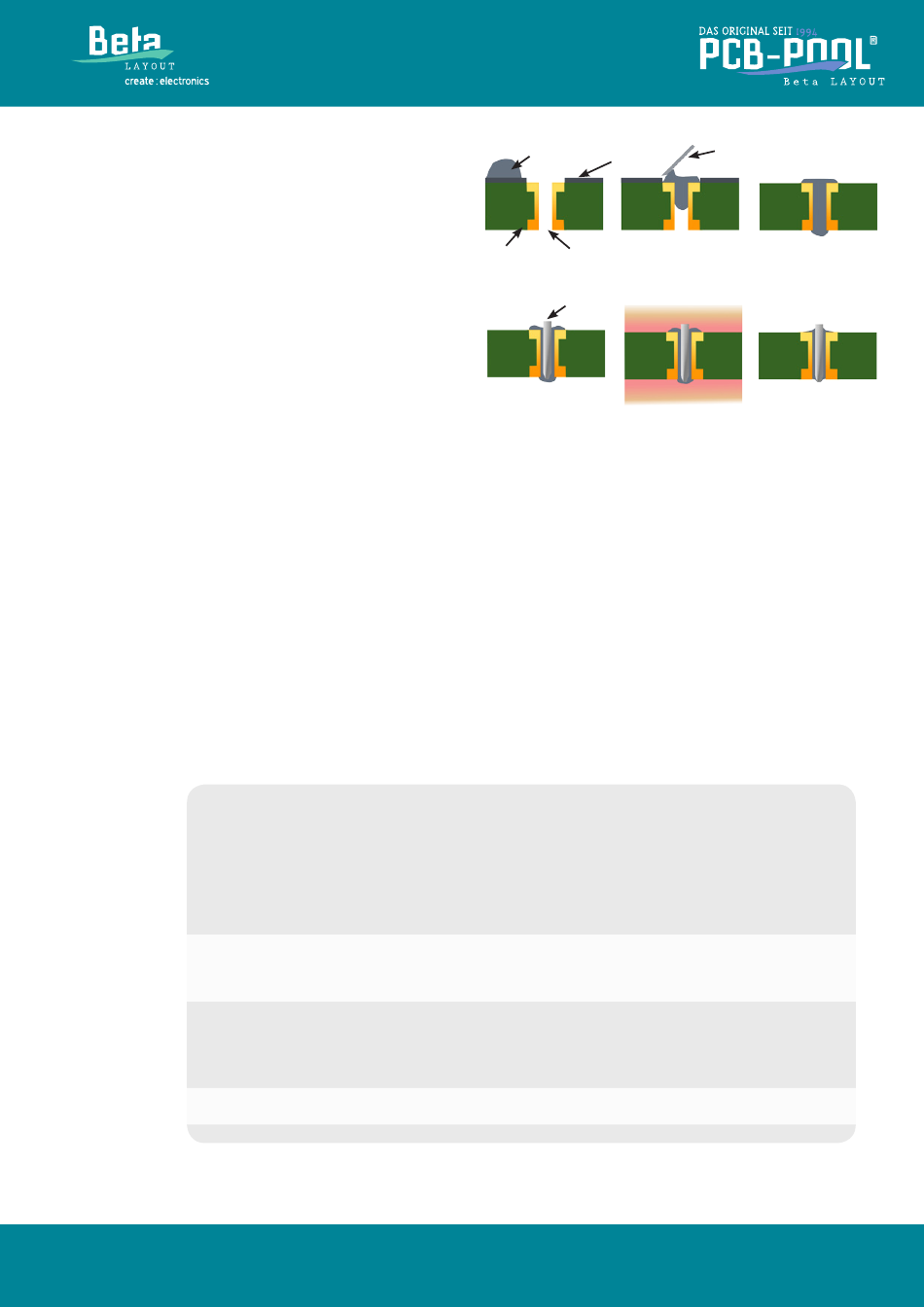

THR-Lötprozess
2 AT*
12 AT ist Standard
8 AT
4 AT
10 AT
8 AT
16 AT ist Standard, kein Eilservice möglich.
Kostenlose Hotline: 0800 PCB POOL (0800 7227665)
Internet:
Info:
Lotpaste
Schablone
Via
Auftragen der Lotpaste
Bauteilpin
Reflow-Löten
www.pcb-pool.com
beta-layout@pcb-pool.com
Rakel
Gelötetes Bauteil
Seite 9 von 19
