2.
Bestückungsplan
Hier sollten alle Bauteile mit Namen gut lesbar sein. Bei gepolten Bauteilen ist zusätzlich
darauf zu achten, dass eine eindeutige Kennzeichnung vorhanden ist. Ein einfacher Punkt (.)
ist bei LEDs oder Elkos oft nicht eindeutig genug. Hierfür sollten besser die typischen Sym-
bole wie „+/-„ oder „A/C" verwendt werden.

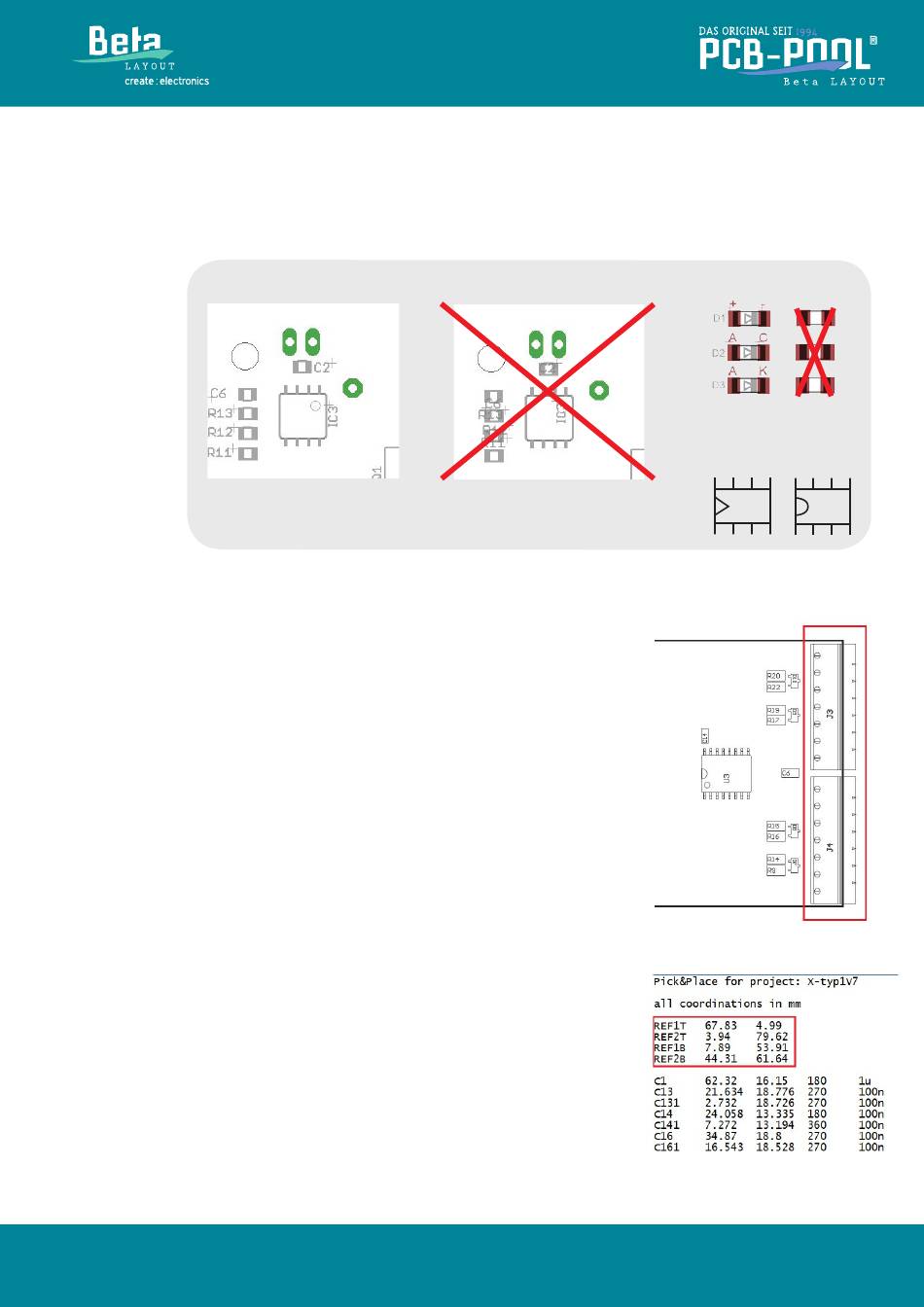

Richtige und falsche Erstellung des Bestückungsplans
• Klare Zuordnung der Bauteilbezeichnung
Bezeichnung
• Leserliche Bauteilnamen
Bauteile
• Polarität der Bauteile ist eingezeichnet
Auch Steckleisten, Klemmleisten und Buchsen sind oft nur als Rechteck eingezeichnet. Hier
bitte Angaben zur Ausrichtung machen (z. B. Kabelzuführung markieren oder markante Kon-
turen darstellen). Bei einigen Layoutprogrammen besteht auch die Möglichkeit die Baugrup-
pe als 3D-Ansicht auszudrucken oder ein zusätzliches Foto von
einer bereits bestückten Baugruppe zusätzlich mitzusenden.
Sollten Bauteile über die Platinenkante herausragen zeichnen
Sie diese bitte entsprechend ein. Dies ist wichtig für die Erstel-
lung der Nutzendaten.
Sollten Sie eine doppelseitige Bestückung bestellen ist dar-
auf zu achten, dass die Unterseite (Bottom) beim Ausdruck in
beispielsweise einem PDF gespiegelt erfolgt. Bauteilnamen und
Polaritäten müssen auch hier gut lesbar sein.
Falls Sie über das Format „GERBER" bestellen beachten Sie
GERBER
bitte, dass wir hierfür zusätzlich die Markierung der mindestens
zwei Referenzmarken (TOP=REF1T + REF2T; BOT=REF1B, REF2B)
benötigen, die auch in Ihrer Pick & Place-Datei vorhanden sein
müssen.
Für eine optimale Darstellung empfehlen wir die Leiterbah-
nen bzw. Kupferebenen auszublenden und nur die PCB-
Außenkontur, Bauteilkonturen sowie Bauteilnamen einzu-
blenden (bitte auf ausreichenden Kontrast des Ausdruckes
achten).
3.
Pick & Place-Datei
Pick&Place
Anhand der Pick & Place-Datei werden die Daten für den Be-
via Gerber
stückungsautomaten erzeugt. Sollten Sie über die unterstütz-
ten Formate wie Altium, Eagle oder Target bei uns bestellen,
so exportieren wir diese Datei selbst.
Beta LAYOUT GmbH
Tel. +49 (0)6120 907010
Im Aartal 14
Fax. +49 (0)6120 907014
65326 Aarbergen
Anleitung zur Bestückung
• Zuordnung der Bauteilbezeichnung
nicht vorhanden und/oder unleserlich
• Polarität der Bauteile fehlt
Kostenlose Hotline: 0800 PCB POOL (0800 7227665)
Internet:
Info:
1
Einzeichnung überstehende Bauteile
Referenzmarken Gerber
www.pcb-pool.com
beta-layout@pcb-pool.com
Polarität
Polarität der
Falsch
Bauteile ist
eingezeichnet
1
