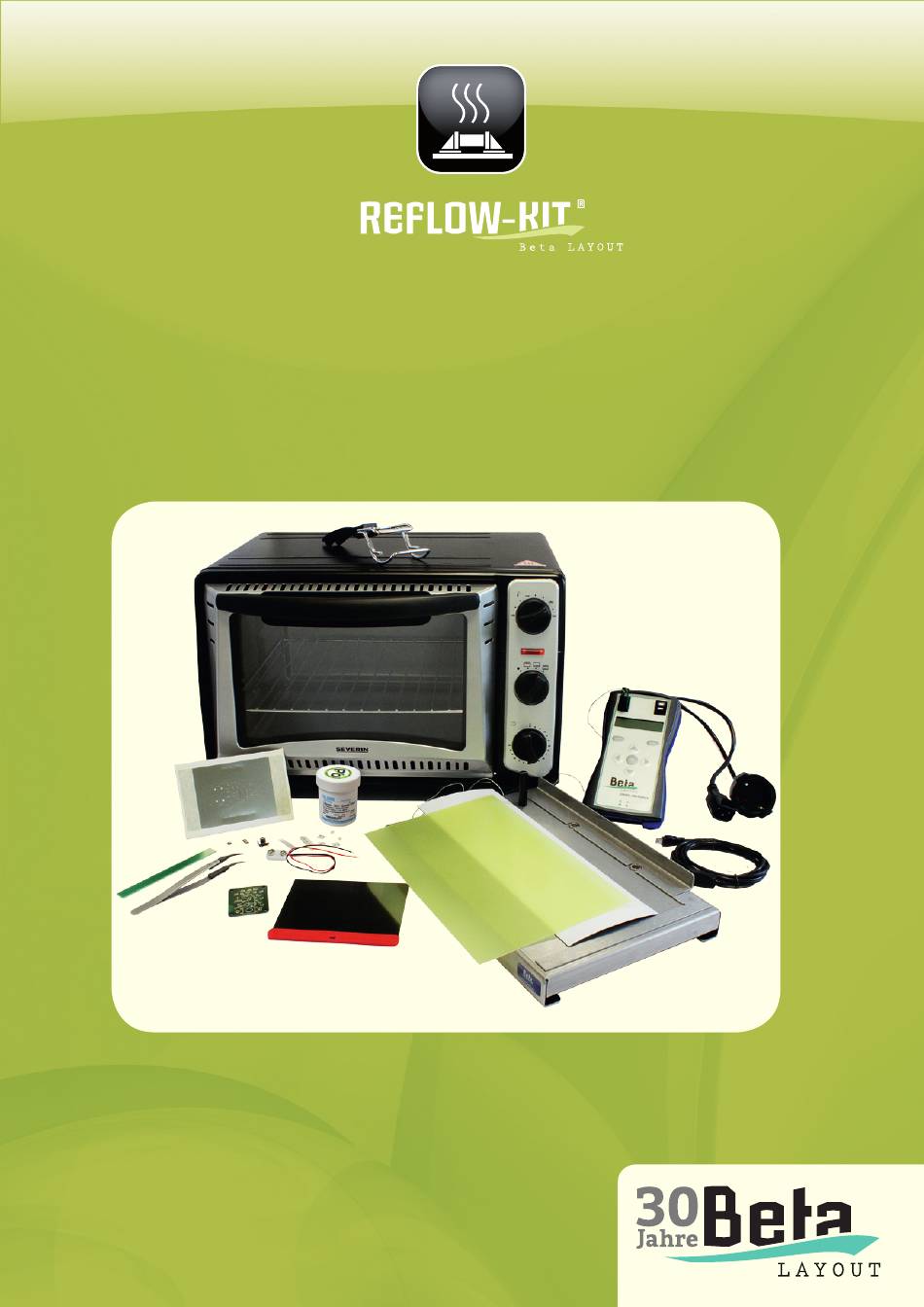

- Seite 1 Reflow-Kit V3 PRO Bedienungsanleitung www.beta-eSTORE.com Beta LAYOUT GmbH • Im Aartal 14 • 65326 Aarbergen Telefon + 49 (0) 61 20 / 90 70 10 • Fax + 49 (0) 61 20 / 90 70 14...
- Seite 2 Bedienungsanleitung Reflow-Kit Inhaltsverzeichnis Bestandteile des Reflow-Kit V3 PRO ..............3 1.1. Reflow-Ofen ..............................3 1.1.1. Bestimmungsgemäße Verwendung ..................3 1.1.2. Sicherheitshinweise ..........................3 1.1. 3 . Technische Daten ............................5 2. Hinweise vor der ersten Benutzung ............... 6 Lötvorgang ..........................6 3.1.
- Seite 3 Bedienungsanleitung Reflow-Kit 1. Bestandteile des Reflow-Kit • 1 Lotpaste und Datenblätter • 1 Reflow-Controller V3 PRO • 1 Handrakel • 1 Schablonendrucker • 1 Ofen • 1 Spatel • 1 Pinzette • 1 Bausatz Würfel - 9V Block-Batterie - PCB - Stencil - Bauteile 1.1. Reflow-Ofen 1.1.1. Bestimmungsgemäße Verwendung Der Reflow-Ofen dient zum Festlöten von SMD-Bauteilen auf einer Platine. Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produk- tes, darüber hinaus ist dies mit Gefahren, wie z.B.
- Seite 4 Bedienungsanleitung Reflow-Kit • Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals! • Das Produkt darf nur an einer Netzspannung von 230V~/50Hz des öffentlichen Versorgungsnetzes betrieben werden, der Schutzleiter muss angeschlossen sein. Stecken Sie den Netzstecker nur in eine vorschriftsgemäß installierte Schutzkontakt- steckdose. • Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Betreiben Sie das Produkt so, dass es für Kinder unzugänglich ist. Gleiches gilt für die Aufbewahrung des Produkts. Kinder könnten versuchen, Gegenstände in die Öffnungen des Geräts einzuführen, Lebensgefahr durch einen elektrischen Schlag! • Das Produkt ist nur für trockene Innenräume geeignet, es darf nicht feucht oder nass...
- Seite 5 Bedienungsanleitung Reflow-Kit • Betreiben Sie das Produkt nicht in Umgebungen, in welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können. Es besteht Brand- und Explosionsgefahr! Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten- verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
- Seite 6 Bedienungsanleitung Reflow-Kit 2. Hinweise vor der ersten Benutzung • Zur Reinigung der Schablone und aller Teile, die mit Lotpaste in Berührung gekommen sind, sollten Sie Spiritus und fusselfreie Tücher bereit halten. Besonders gut geeignet sind die optional bei uns erhältlichen Reinigungstücher: Stencil-Clean. • Die Lotpaste sollte kühl gelagert werden. Achten Sie bitte darauf, dass die Paste nicht in der Nähe von Lebensmitteln z.B. im gleichen Kühlschrank gelagert wird. • Vor Verwendung muss die Lotpaste mit dem beiliegenden Spatel kurz aufgerührt werden. TIPP Die Lotpaste lässt sich besser verarbeiten, wenn sie ca. 2 Stunden vor Gebrauch aus dem Kühlschrank genommen wird. • Die Paste bleibt nach dem Auftragen noch für 16h verarbeitbar.
- Seite 7 Bedienungsanleitung Reflow-Kit • Schablone so zur Leiterplatte ausrichten, dass die Pads der Leiterplatte durch die Öff- nung in der Schablone komplett sichtbar sind. Nun wird die Schablone mit den Magne- ten fixiert. Bitte beachten Sie, dass die Schablone nur an der Klappseite fixiert wird. • Lotpaste in einer waagrechten Linie zum Padbild auf die Schablone auftragen. Seite 7 von 11...
- Seite 8 Bedienungsanleitung Reflow-Kit • Lotpaste in einer waagrechten Linie zum Padbild auf die Schablone auftragen. • Mit dem Handrakel einmal in eine Richtung über die Pads rakeln, sodass sich alle Öffnungen füllen. • Bauteile manuell mit Pinzette oder SMD-Werkzeug bestücken. Seite 8 von 11...
- Seite 9 Bedienungsanleitung Reflow-Kit Bestückungsplan Bausatz Stückliste Name Wert Gehäuse Anzahl 10nF 805 100nF 603 D1, D2, D3, D4, D5, D6, D7, D8, D9 TS4148 805 IC1 CD4017BM SOIC16/WB3,9/P1,27 IC2 NE555D SO8/WB3,9/P1,27 Druckknopf Batterieclip LED1, LED2, LED3, LED4, LED5, LED6, LED7 LED-SMD1206_ROT 1206 R1, R2 805 R3, R4 390 805 R5, R6 470 805 SMD Taster 1618.11 TASTER 1618.11 Seite 9 von 11...
- Seite 10 Bedienungsanleitung Reflow-Kit • Bitte Ober- und Unterhitze einstellen und den Rost in die mittlere Schiene schieben. Mit der Zeitschaltuhr wird der Ofen nur ein- und ausgeschaltet. Es kann also ohne weiteres eine Einstellung von > 30 min. gewählt werden. Wenn Sie den Lötvorgang abgeschlos- sen haben, kann die Zeitschaltuhr einfach auf 0 gestellt werden und der Ofen schaltet ab. Die Temperatur im Ofen können Sie auf Ihrem Reflow-Controller V3 PRO überwachen. Der Sensor sollte auf einem Reststück einer Leiterplatte angebracht werden sodass er die Lei- terplattentemperatur misst und nicht die Lufttemperatur. Weiterhin sollte diese Leiterplatte in der Beschaffenheit möglichst identisch der zu lötenden Leiterplatte sein (Ein- oder Dop- pelseitig, mit oder ohne Stopplack, etc.). Die Position im Ofen sollte möglichst im Zentrum des Ofens nahe der zu lötenden Leiterplatte sein. Als Indikator für den abgeschlossenen Lötvorgang dient das geschmolzene Lot. Der Controller sollte eine Temperatur von ca. 232°C (bei anderen Lötpasten kann die- ser Wert ggf. abweichen) anzeigen. Bitte beachten Sie, dass das Lot glänzt, wenn es schmilzt. Kurze Zeit später können Sie beobachten, dass die Bauteilanschlüsse im Lot einsinken. Erst dann ist der Lötvorgang abgeschlossen und der Ofen wird abgeschal- tet. Die Leiterplatte noch kurz im Ofen lassen. Nun die Ofentür öffnen, die Leiterplatte abkühlen lassen und vorsichtig aus dem Ofen nehmen. VORSICHT: Gitterrost und Leiterplatte sind sehr heiß! Bei Erschütterung können die Bauteile verrutschen! (Zur Information: Bitte beachten Sie die Temperaturkurve auf der nächsten Seite) Seite 10 von 11...
- Seite 11 Bedienungsanleitung Reflow-Kit 3.1. Löttemperatur Die Löttemperatur ist bei diesem Prozess der wichtigste Parameter. Ist die Löttempera- tur auf der Leiterplatte erreicht, ist die Lötung abgeschlossen. Bleibt die Leiterplatte zu lange im Ofen wird sie braun! Bitte beachten Sie auch die Bedienungsanleitungen zum Reflow-Controller V3 PRO unter www.beta-eSTORE.com/RKCV3 und zum Schablonendrucker. Seite 11 von 11...
