14. Anleitung zur Erstellung der BOM und des Bestückungsplans für EAGLE
Die Standardkomponenten, die wir vorrätig halten, sind in der Datei "Beta_Stock_day_month_year.BOMdb"
aufgelistet. Sie können diese Bauteile auf Wunsch in Ihre EAGLE BOM Datei integrieren.
Hierfür müssen Bauteile wie R-EU_ Widerstände, C-EU und CPOL-EU Kondensatoren aus der originalen
EAGLE rcl.lbr Bibliothek stammen.
Benutzen Sie in EAGLE die Funktion „Bestückungsvarianten", benötigen wir für jede Variante eine
separate Bestellung, mit Angabe welche Variante bestückt werden soll.

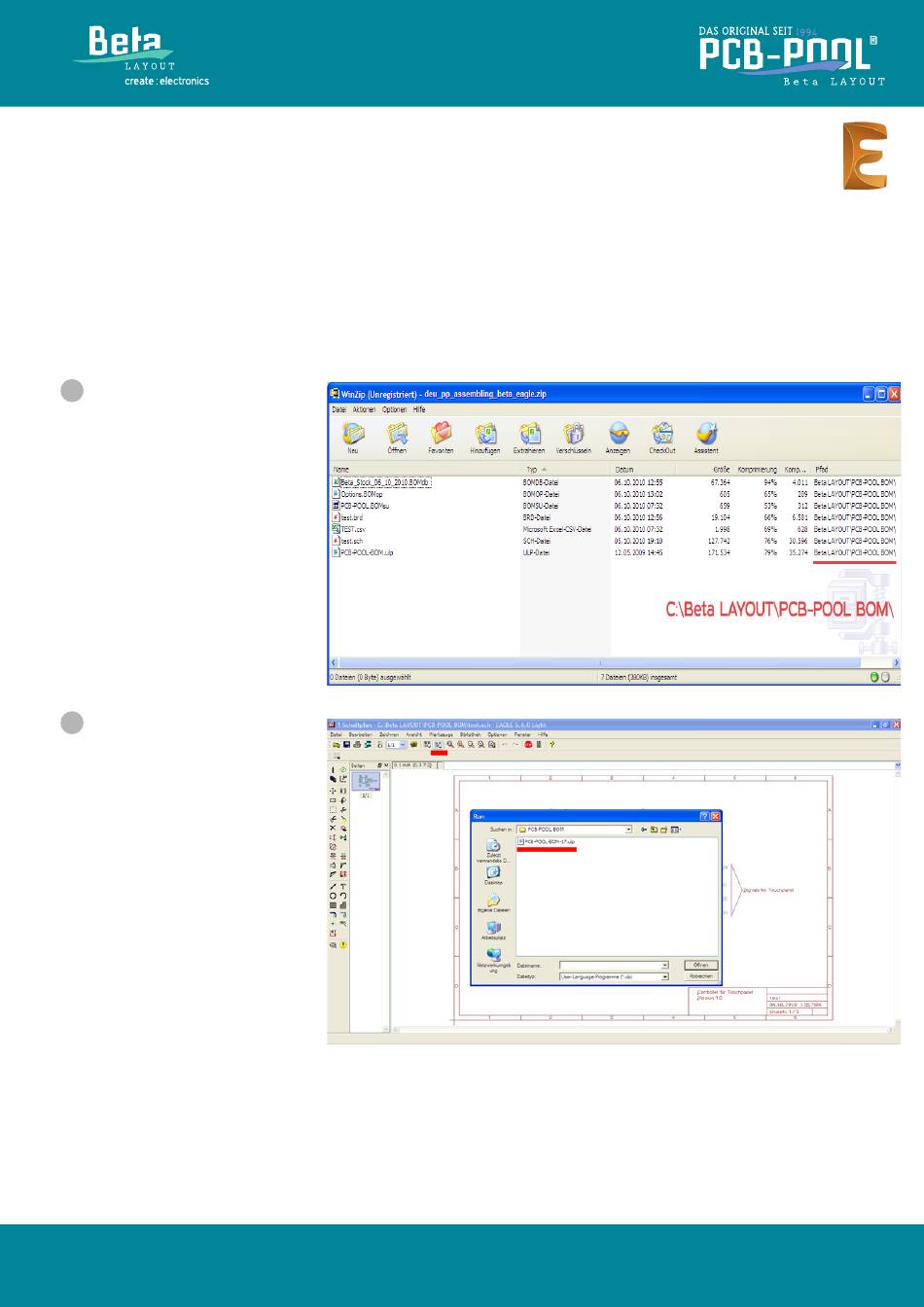

1 Laden Sie die Datei "eagle_d.zip"
herunter.
Entpacken Sie die Datei in das
Verzeichnis: C:\Beta LAYOUT\
PCB-POOL BOM\
Starten Sie EAGLE und öffnen
2
Sie die Datei "test.sch". Die
*.brd Datei muß sich im glei-
chen Ordner befinden.
Führen Sie folgende ULP aus:
"C:\Beta LAYOUT\PCB-POOL
BOM\PCB-POOL-BOM-17.ulp"
Diese ULP basiert ursprünglich
auf der BOM.ulp, die mit EAGLE
2004 bereitgestellt wurde und
im Laufe der Jahre von Robert
A. Rioja verbessert wurde.
Die Originalversion kann
von der Website der Firma
Autodesk heruntergeladen
werden.
