Die Angaben hier müssen absolut identisch zu denen im Ihrem Layout (Altium, Eagle, Target)
verwendeten sein. Die Ausgabe Ihrer Pick & Place-Daten erfolgt aus Ihrer Layoutdatei, mit
der die Daten für die Bestückungsautomaten aufbereitet werden. Bei Differenzen kann es zu
Fehlbestückungen oder unnötigen Verzögerungen auf Grund von Rückfragen an Sie kommen.
Richtige Be-
Überprüfen Sie auch die Bestellnummern der Bauteile auf Richtigkeit. Sind angegebene
stellnummern
Werte abweichend (z. B.: BOM=3k32 > Bestellnummer=3k3) können wir nicht feststellen, ob
der Bauteile
der Wert dennoch bestückt werden darf (Beispieldatei BOM / Zeile 8).
Abweichung
Auch eine Abweichung zwischen der Mengenangabe in Spalte „QTY" zu der tatsächlichen
zwischen
Menge in der Spalte „Parts" kann zu Verzögerungen führen. Sind hierdurch zu wenige Bau-
Mengenanga-
teile bestellt fällt dies erst während der eigentlichen Bestückung auf. Entscheidend für die
ben
zu bestellende Menge an Bauteilen ist die Angabe in der Spalte „QTY" (Beispieldatei BOM /
Zeile 5).
Falsche Zu-
Sollten Sie Bauteile als BETA-Lagerbauteile zuweisen, die nicht in unserer aktuellen Lager-
liste aufgeführt sind, müssen wir diese Positionen unbestückt lassen. Ein nachträgliches
weisung der
Bestücken bzw. Auflöten ist nicht möglich (Beispieldatei BOM / Zeile 9).
Bauteile
Die notwendige Formatvorlagen für die BOM finden Sie auf unserer Webseite.
Anleitungen finden Sie ab Seite 15 in diesem Handbuch.
Die Bauteile, die wir zur Zeit auf Lager haben, können Sie der aktuellen Lagerliste (.xlsx) entneh-
men.
5. Schablone
Pastendaten

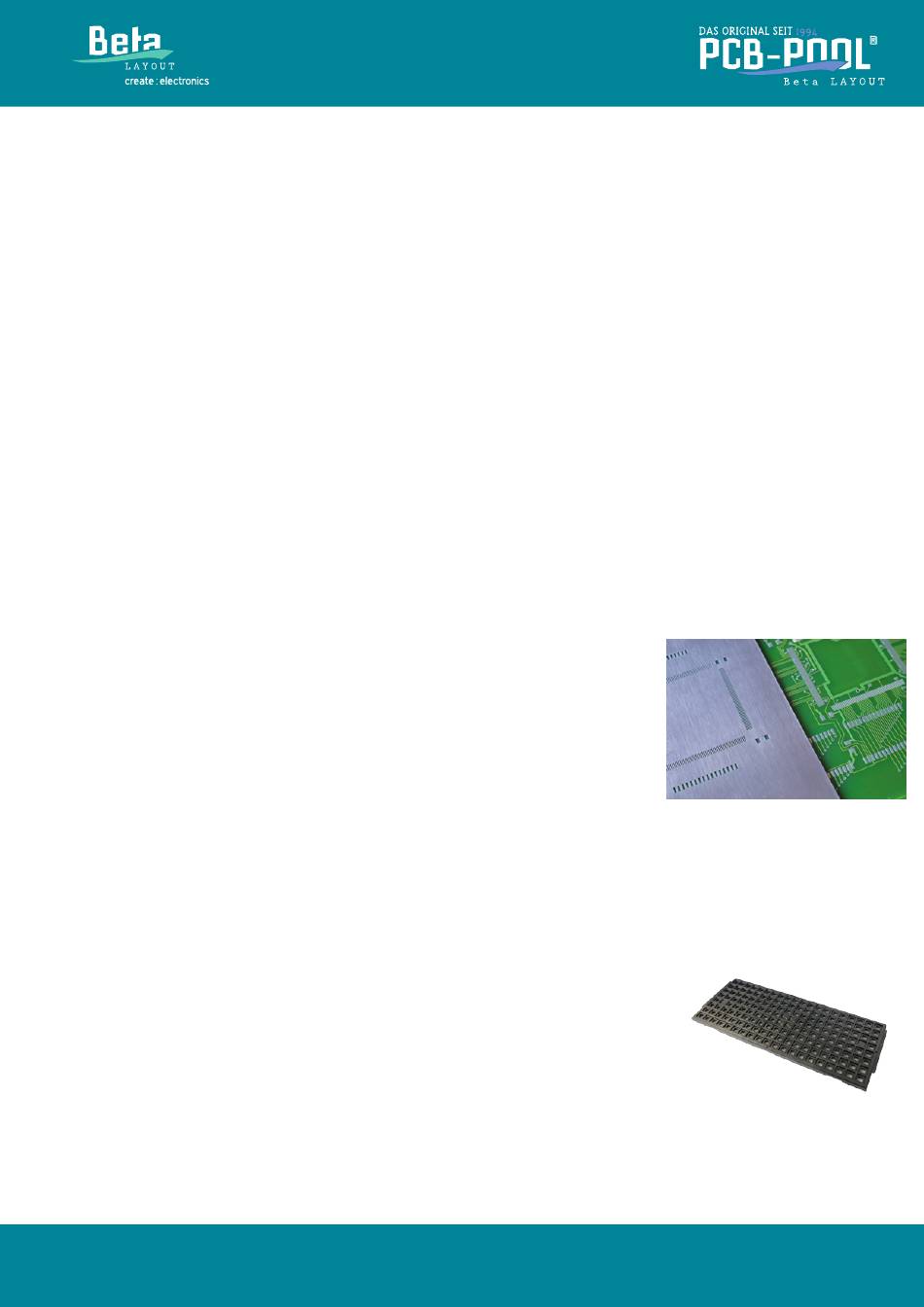

Die Schablone wird anhand Ihrer „Pastendaten" erstellt. Daher
sollten Sie unbedingt überprüfen ob sämtliche Lötpads be-
rücksichtigt wurden. Wenn Sie eine Teilbestückung bestellen
beachten Sie bitte, dass sämtliche Pads, die in den Pastendaten
angelegt wurden auch mit Paste bedruckt und gelötet werden.
Wenn THR-Bauteile benutzt werden, müssen die zugehörigen
Bohrungen in den „Pastendaten" berücksichtigt werden.
Aus logistischen Gründen können wir die Schablone nicht mit-
liefern.
6. Bauteile
Hier haben Sie die Wahl, ob Sie die benötigten Bauteile über uns bestellen lassen, oder ob
Sie uns diese beistellen.
mit Online-Bestellmöglichkeit (Warenkorb), EURO als Währung und ohne Kreditkartenzah-
lung akzeptieren.
In jedem Fall sollten die Bauteile in einer maschinengerechten Produktionsverpackung geliefert
werden, d.h. Stange, Tray, Rolle bzw. Gurtware.
Gurtware
Bei Gurtware beachten Sie bitte, dass diese an einem zusammen-
hängenden Abschnitt vorhanden sein muss und keine „Mehrfach-
schnipsel" beigestellt werden. Außerdem ist ein Vorlauf (> 24 mm)
Vorlauf Gurt-
nötig, um die Gurte an den Maschinen rüsten zu können.
ware
Oft findet man bei den verschiedenen Distributoren entsprechende Angaben zur Verpa-
ckung. Sollte dies nicht der Fall sein sollten Sie dies unbedingt vor dem Bestellen mit Ihrem
Distributor abklären.
