Bei der Bestellung über „Gerber-Format" liegt uns die
Layout-Datei zur Ausgabe einer solchen Pick & Place-
Datei nicht vor, daher muss diese von Ihnen bereit-
gestellt werden. Wie eine solche Liste aussehen muss
sehen Sie in der Beispieldatei rechts.
Identische
Sehr wichtig ist es, dass die Bauteilwerte identisch zu
Bauteilwerte
denen in Ihrer BOM sind, da es sonst zu Fehlbestü-
ckungen kommt. Beachten Sie hier eine einheitliche
Schreibweise der Bauteilwerte (1k und 1k0 sind bei der
automatischen Zuweisung erst mal zwei unterschied-
liche Bauteile). Die Koordinaten beziehen sich immer
auf den Mittelpunkt der SMT-Bauteile. Als Maßeinheit
bitte Millimeter (mm) verwenden.
Referenzmar-
Beachten Sie auch, dass hier die im Bestückungsplan
eingezeichneten Referenzmarken ( TOP=REF1T +
ken Pick&
REF2T; BOT=REF1B + REF2B ) mit entsprechender X-
Place-Datei
und Y-Koordinate aufgeführt sind.
Ein wichtiger Hinweis für die Kunden, die mit Ihrer
Altium
Altium-Datei bei uns bestellen:
Der Bauteilwert (Value) muss zwingend in dem Feld „Comment" eingetragen sein, da dieser
bei Ausgabe der Pick & Place-Datei benutzt wird.
Altium: Feld „Comment"
4.
Bauteilliste (BOM)
Beispieldatei BOM
Spezifisches
Für die Bestückung können wir die BOM nur in unserem spezifischen Format akzeptieren.
BOM-Format
Hierbei ist darauf zu achten, dass alle Bauteile nach Wertigkeit zusammengefasst aufge-
listet werden. Bauteile, die nicht bestückt werden sollen, sind in der Spalte „Place Yes/No"
entsprechend mit „No" oder „N" zu kennzeichnen (Beispieldatei BOM / Zeile 12).
Schreibweisen
Sie sollten unbedingt verschiedene Schreibweisen von Wertigkeiten vermeiden (wie z. B.:
Wertigkeiten
100nF=0,1uF oder 100_nF=100nF). Bauteilwerte sollten nicht mehrfach vergeben werden:
z. B. 100n, 100nF etc. (Beispieldatei BOM / Zeile 3+4).
Beta LAYOUT GmbH
Tel. +49 (0)6120 907010
Im Aartal 14
Fax. +49 (0)6120 907014
65326 Aarbergen
Anleitung zur Bestückung
Kostenlose Hotline: 0800 PCB POOL (0800 7227665)
Internet:
Info:

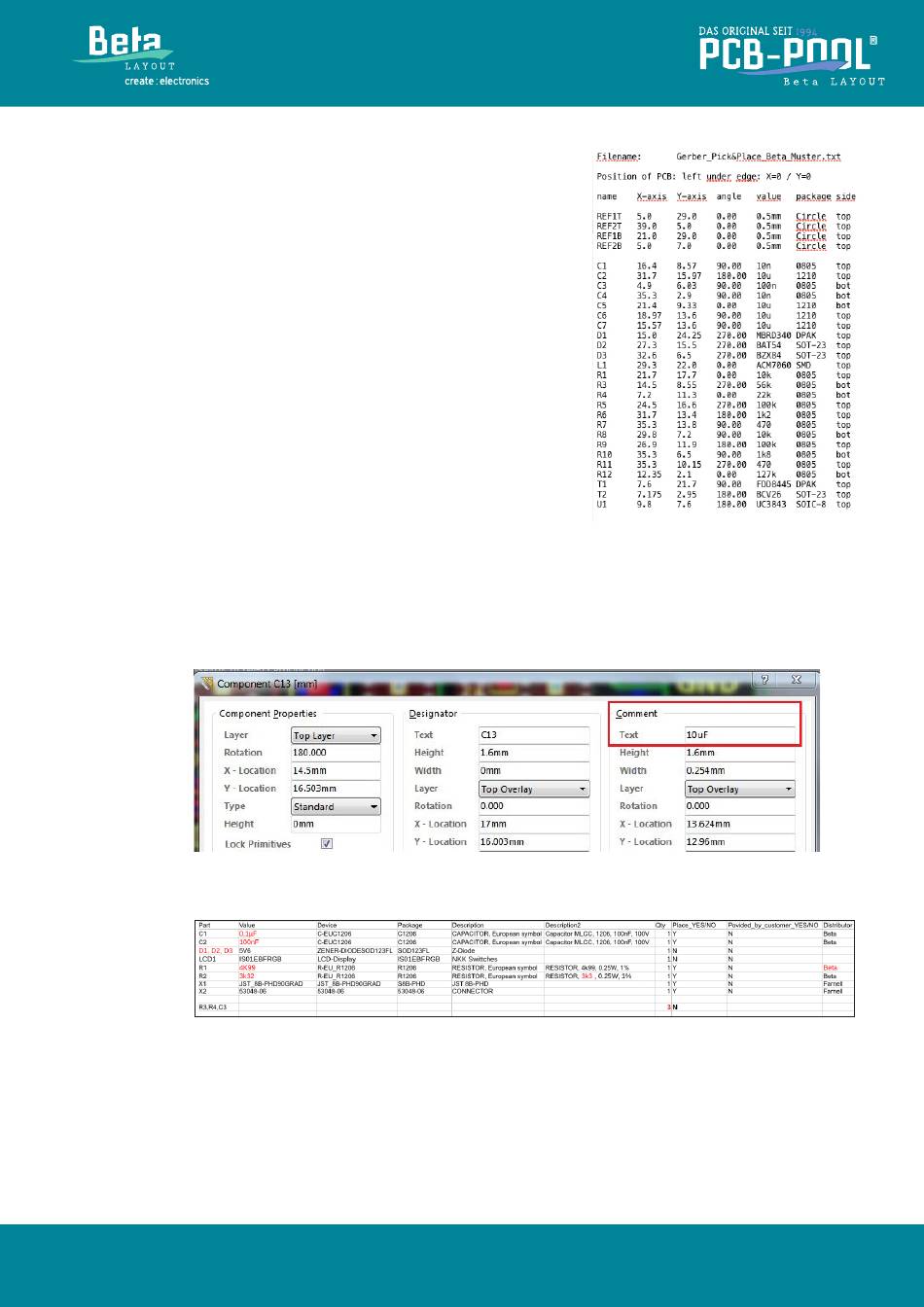

Beispieldatei GERBER Pick&Place
www.pcb-pool.com
beta-layout@pcb-pool.com
Seite 5 von 19
