3

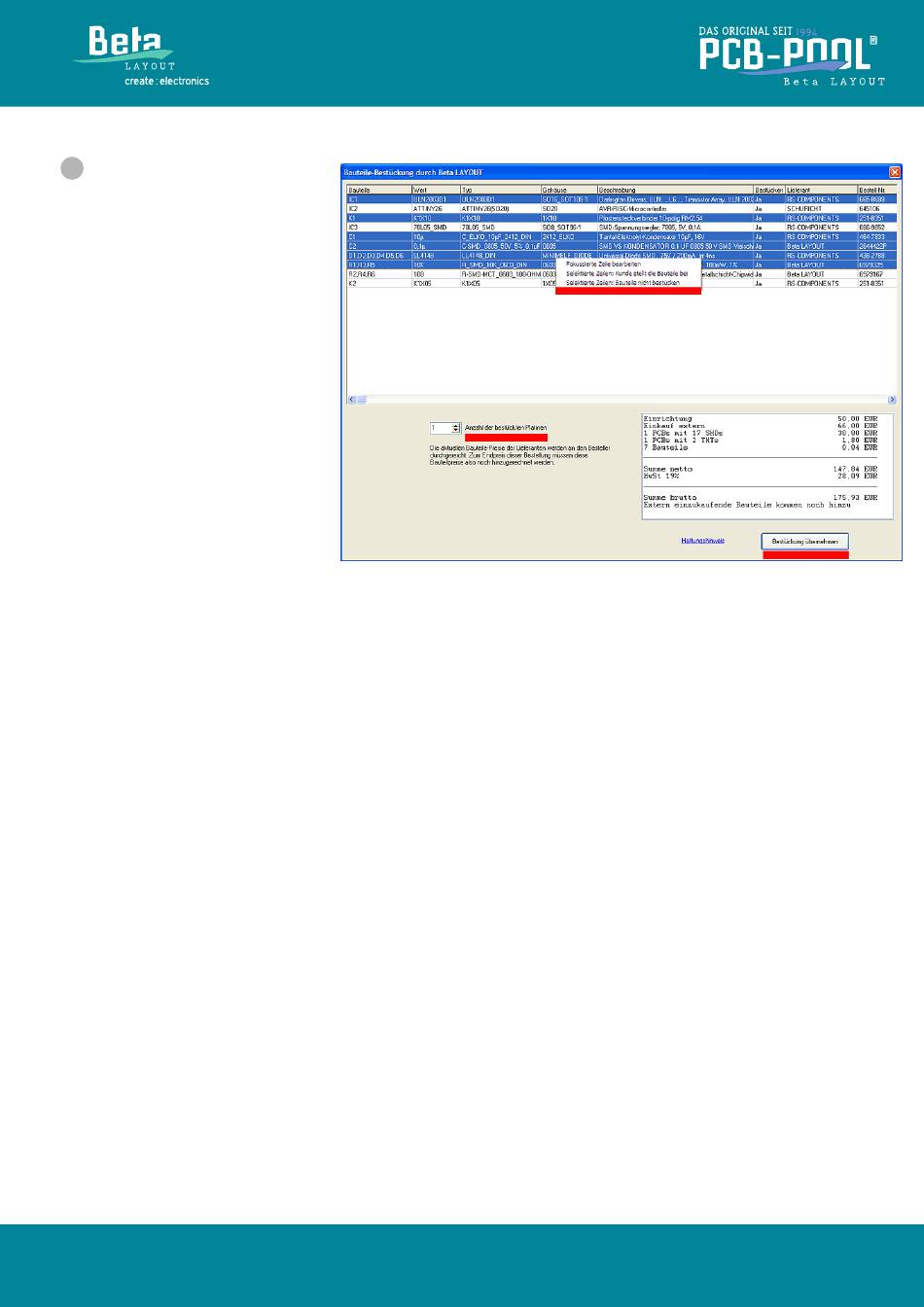

Mit der rechten Maustaste können
Sie die Bestüc kungs eigenschaften
mehrerer Bauteile gleichzeitig
ändern.
Unter den gelisteten Bauteilen
finden Sie ein Feld, in dem Sie
die gewünschte Anzahl der zu
bestückenden Leiterplatten ein-
tragen.
Im Feld rechts unten bekommen
Sie die Kosten der Bestückung an-
gezeigt. Bitte beachten Sie dabei,
dass einige Bauteilkosten fehlen
können, wenn diese nicht automa-
tisch ermittelt werden konnten.
Mit dem Button [Bestückung
übernehmen] werden die aus-
gewählten Bestückoptionen in
die Kalkulation Ihrer Leiterplat-
tenbestellung übernommen.
Der Bestückungsplan für Ihre TARGET-Datei
Den als pdf gespeicherten Bestückungsplan benötigen wir von Ihnen als zusätzliche Information zur
Bestückung Ihrer Leiterplatte. Dieser dient unter anderem auch als Vorlage für die visuelle Endkontrolle.
Deshalb sollten im Bestückungsplan die Bauteile, Bauteilnamen sowie die Konturen der Leiterplatte gut
zu erkennen sein. Auch die Ausrichtung von gepolten Bauteilen wird hier gekennzeichnet (z. B. Dioden,
Elkos, ICs, Stecker, usw.).
Welche Layer muss ich hierfür in TARGET einblenden?
Für den Bestückungsplan der TOP-Seite
bitte folgende Layer einblenden:
LY18: Lötstop oben
LY21: Bestückung oben
LY23: Platinenumriss
LY24: Bohrlöcher
Wie drucke ich den Bestückungsplan als PDF?
Wählen Sie dazu in Ihrem Layout-Editor von TARGET den Menüpunkt „Datei" > „drucken" aus. Als Drucker
wählen Sie bitte einen vorinstallierten PDF-Writer aus. Setzen Sie bei den Optionen „Platinenumriss zählt"
und „zentriert" einen Haken. Über die Eingabe des Maßstabes passen Sie nun in der Vorschau die Darstel-
lung Ihres Layouts an.
Je nach Leiterplattengröße macht es zum Teil Sinn, die Darstellung um 90° zu drehen. Hierfür bitte einen
Haken bei „gedreht" setzen. Sollten Sie einen Bestückungsplan für die Bottom-Seite benötigen, dann ist
hier zusätzlich ein Haken bei „gespiegelt" zu setzen.
Beta LAYOUT GmbH
Tel. +49 (0)6120 907010
Im Aartal 14
Fax. +49 (0)6120 907014
65326 Aarbergen
Anleitung zur Bestückung
Für den Bestückungsplan der BOTTOM-Seite
bitte folgende Layer einblenden:
LY04: Lötstop unten
LY07: Bestückung unten
LY23: Platinenumriss
LY24: Bohrlöcher
