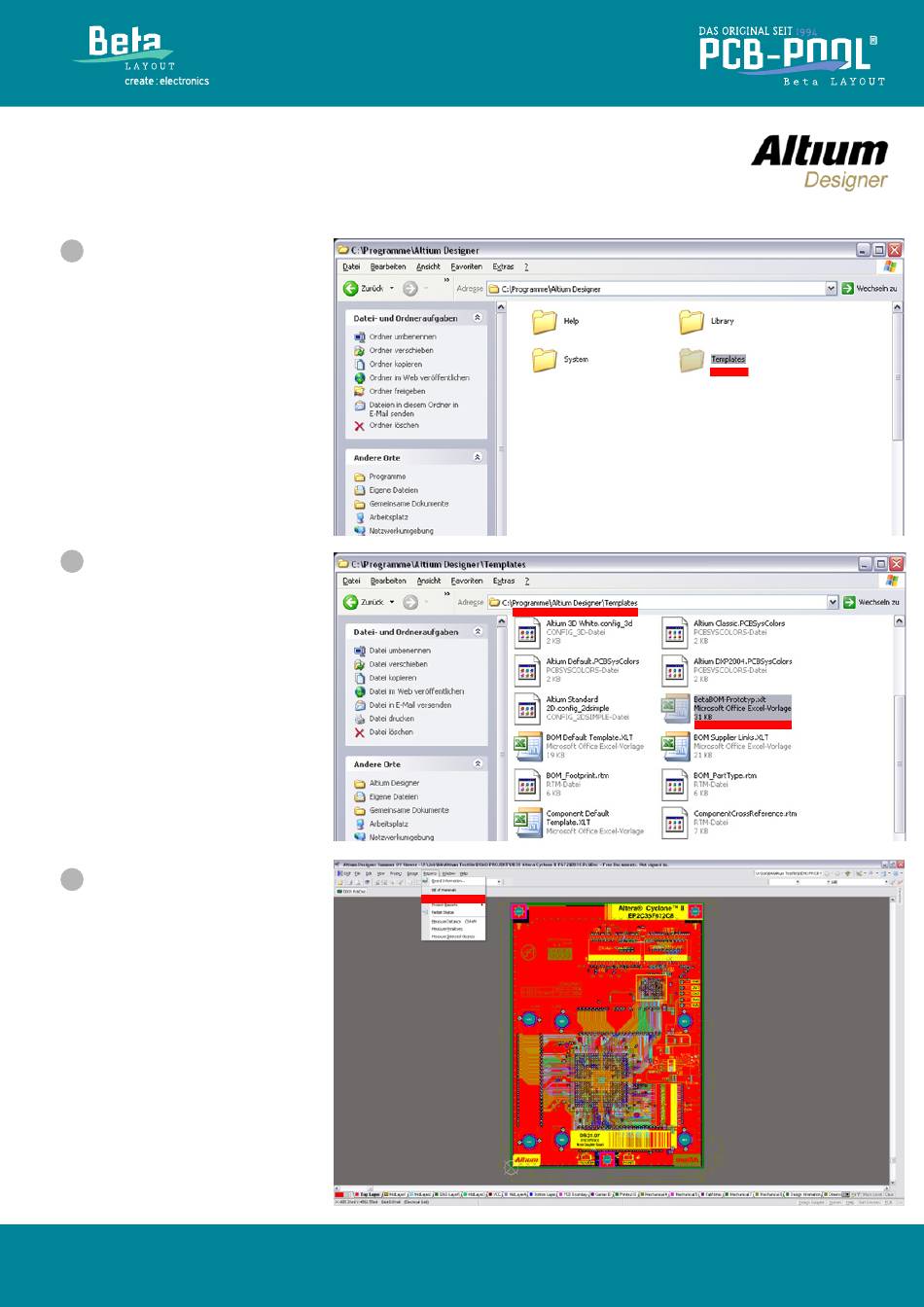

15. Anleitung zur Erstellung der BOM und des Bestückungsplans für Altium
Damit Sie bei Beta LAYOUT Ihre Leiterplatten bestücken lassen können, benötigen wir
neben dem Bestückungsplan auch noch eine Bill of Material (BOM) nach unseren Spezifikationen.
1
Laden Sie die Datei "altium_d.zip"
herunter.
Suchen Sie auf Ihrer Festplatte
das Stammverzeichnis von Al-
tium Designer.
Dort finden Sie den Unterordner
„Templates".
2
In diesen Ordner speichern Sie
nun die bereits heruntergelade-
ne „assembling_beta_altium.xlt"-
Datei aus der heruntergeladenen
zip-Datei.
Beachten Sie, dass der hier im
Beispiel der/die angegebene
Zielpfad/Speicheradresse von
dem auf Ihrem Computer ab-
weichen kann!
3
Im nächsten Schritt öffnen Sie Ihr
Layout mit Altium Designer und
wählen dort in der Menüleiste
unter „Reports" den Punkt „Bill of
Materials" aus.
Ein neues Fenster öffnet sich mit
den benötigten Informationen
zu den in Ihrem Projekt vorhan-
denen Bauteilen.
