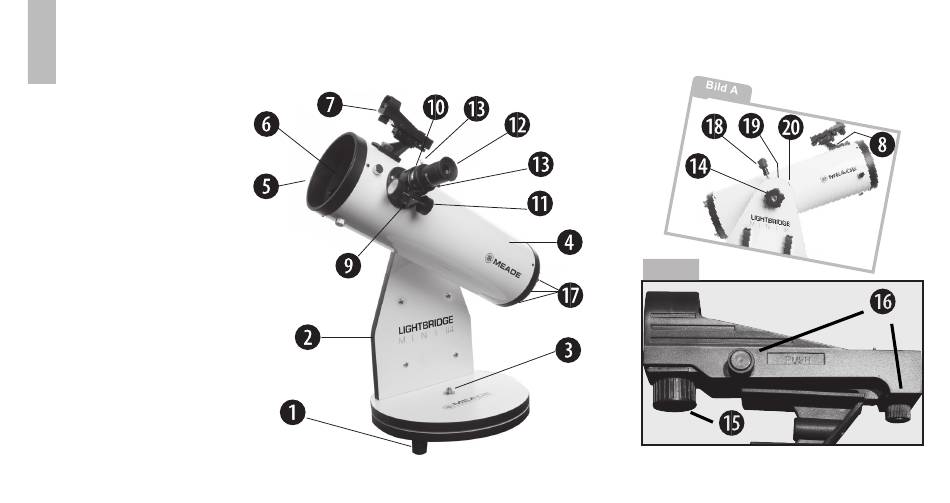

ABBILDUNG 1B
4
1. Montierungsfüße
2. Dobson-Montierung
3. Azimut-Klemmmutter
4. Optischer Tubus (OTA)
5. Frontseitige Staubschutzhaube (nicht
abgebildet)
6. Fangspiegel (Kollimationsschrauben
nicht sichtbar)
7. Leuchtpunkt-Sucher (siehe Bild B)
8. Rändelschrauben zur Befestigung der
Halterung des Leuchtpunkt-Suchers
(siehe Bild A)
9. Okularauszug
10. Okularauszugsrohr
11. Okularauszugsknopf
12. Okular
13. Rändelschrauben des Okularhalters
14. Höhenklemmung
15. Ein/Ausschalter für den Leucht-
punkt-Sucher (siehe Bild B)
16. Einstellknöpfe des Leuchtpunkt-Su-
chers (siehe Bild B)
17. Einstellknöpfe für die Kollimation des
Hauptspiegels
18. Klemmung der Schwalbenschwanz-
aufnahme (siehe Bild A)
19. Schwalbenschwanzschiene des Tubus
(nicht abgebildet)
20. Schwalbenschwanzaufnahme der
Montierung (nicht abgebildet)
Abbildung 1B:
Meade LightBridge Mini Spiegelteleskop 114 mm und 130 mm
Bild B
