Targus ExpressCard ACP60EU Bedienungsanleitung Seite 31

Targus ExpressCard Notebook Docking Station with Digital Video and Audio
Abstandanschluss benutzen

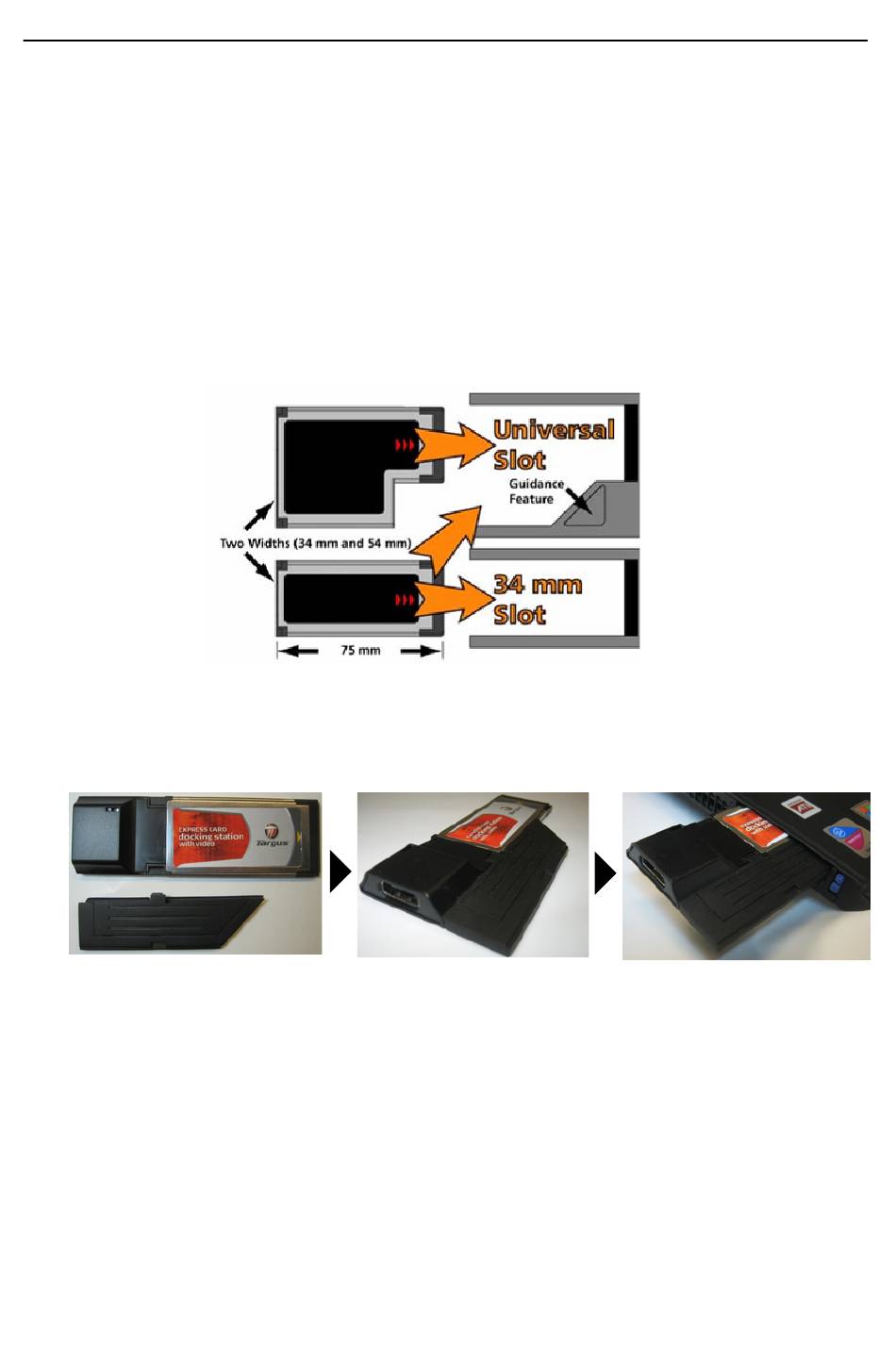

Der Abstandhalter dient der sicheren Einfügung der 34mm Express-
Card in die 54mm Schnittstelle. Dieser Abstandhalter hat keine andere
Funktion, außer die Karte zu stabilisieren, nachdem sie an den 54mm
Slot angeschlossen wurde. Ein Abstandhalter ist nicht erforderlich,
wenn Sie einen 34mm Slot an Ihrem Notebook haben. (Siehe das
untere Diagramm für die zwei verschiedenen Slots, die moderne
Notebooks haben.)
Der Abstandhalter hüllt die jeweilige ExpressCard ein und wird
zusammen mit ihr an den 54mm ExpressCard-Slot angeschlossen.
Passen Sie den Abstandhalter vorsichtig an die ExpressCard an und
verbinden Sie beide, indem Sie den Clipverschluss schließen.
Achten Sie darauf, dass der Clipverschluss gut befestigt und zwischen
beiden Gegenstände kein Abstand ist. Siehe das Diagramm oben.
30
