Targus ExpressCard Notebook Docking Station with Digital Video and Audio

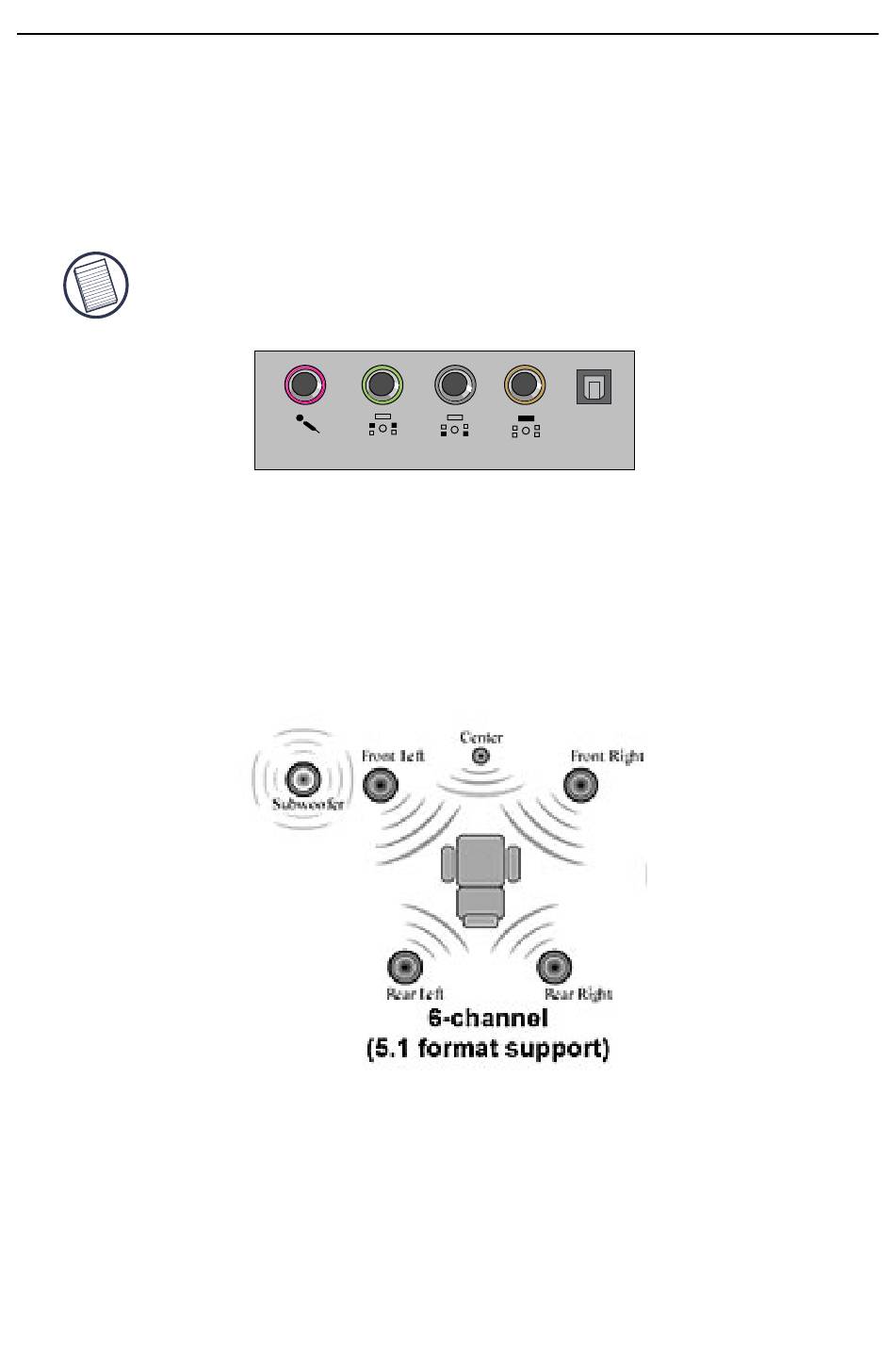

Äänilaitteen liittäminen ja asetukset
Telakointiasemassa on 5.1-kanavaisen äänen tuki. Laitteen takana on
viisi ääniporttia.
HUOMAA: JOS KAIUTTIMET EIVÄT TOIMI NORMAALISTI LIITETTYÄSI
TELAKOINTIASEMAN, KATSO LISÄTIETOJA VIANMÄÄRITYS-KOHDASTA.
Mikrofonin tuloliitäntä – vaaleanpunainen
Etukanava tai linjalähtö – vihreä
Takakanava – musta
Keskikanava / subwoofer – oranssi
S/PDIF – digitaalinen audioliitäntä (PCM, Dolby Digital 5.1)
1. Liitä stereokuulokkeet tai -kaiuttimet vihreään 3,5 mm:n porttiin.
Jos kaiuttimissa on 5.1-asetus, liitä etukanavan kaiutin vihreään 3,5
mm:n porttiin. Liitä takakaiutin mustaan 3,5 mm:n porttiin. Liitä
keskikanava oranssiin 3,5 mm:n porttiin.
MIC
FRONT
REAR
181
S/PDIF
CENTER
