Targus ExpressCard Notebook Docking Station with Digital Video and Audio
Välikeliittimen käyttö
Laitteeseen kuuluu välike, jotta 34 mm:n ExpressCard saadaan
varmasti liitettyä tukevasti 54 mm:n paikkaan. Välikkeellä ei ole muuta
tarkoitusta kuin estää korttia liikkumasta 54 mm:n korttipaikassa.
Välikettä ei tarvita, jos tietokoneessasi on 34 mm:n korttipaikka.

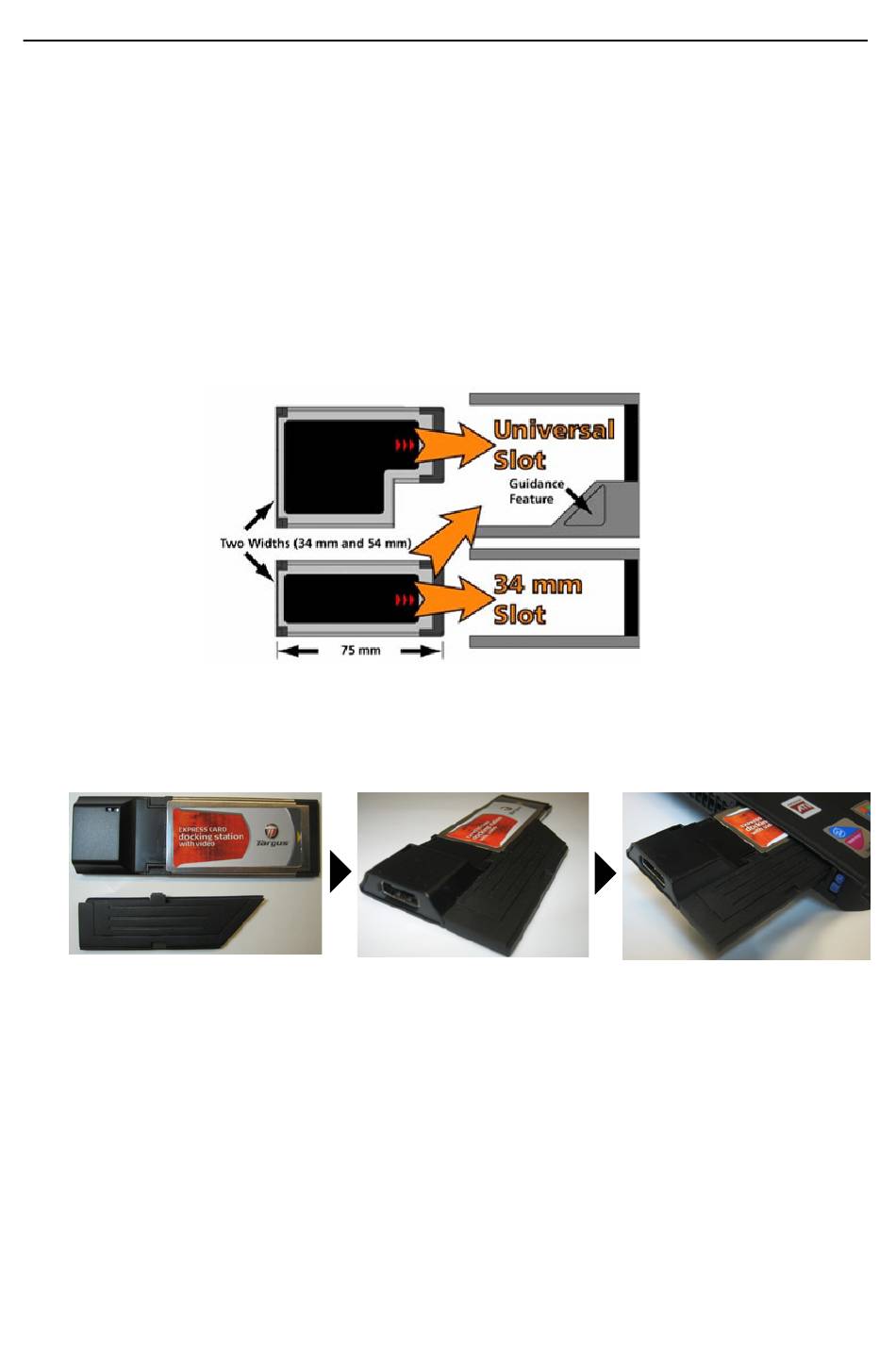

(Jäljempänä olevasta kuvasta näet nykyisissä kannettavissa tietokone-
issa käytettävät korttipaikat.)
ExpressCard kiinnitetään välikkeeseen ja työnnetään korttiliittimen
avulla 54 mm:n ExpressCard-korttipaikkaan.
Aseta ExpressCard huolellisesti välikkeeseen ja lukitse se paikalleen
pidikkeellä.
Varmista että pidike on tukevasti kiinni eikä osien välille jää rakoa.
Lisätietoja on edellisissä kuvissa.
