CRA

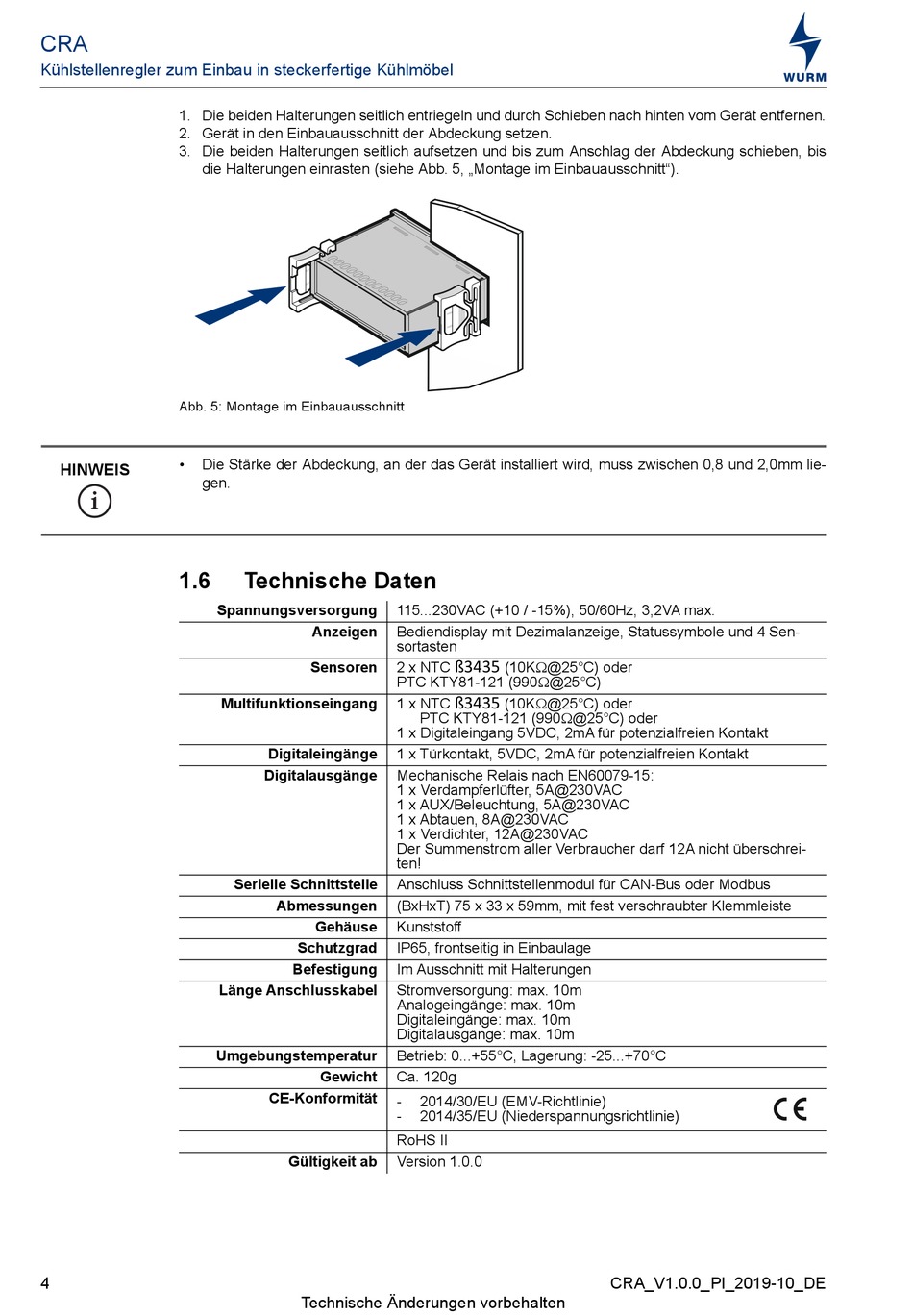

Kühlstellenregler zum Einbau in steckerfertige Kühlmöbel
1. Die beiden Halterungen seitlich entriegeln und durch Schieben nach hinten vom Gerät entfernen.
2. Gerät in den Einbauausschnitt der Abdeckung setzen.
3. Die beiden Halterungen seitlich aufsetzen und bis zum Anschlag der Abdeckung schieben, bis
die Halterungen einrasten (siehe Abb. 5, „Montage im Einbauausschnitt").
Abb. 5: Montage im Einbauausschnitt
•
Die Stärke der Abdeckung, an der das Gerät installiert wird, muss zwischen 0,8 und 2,0mm lie-
HINWEIS
gen.
1.6
4
Technische Daten
Spannungsversorgung
Anzeigen
Sensoren
Multifunktionseingang
Digitaleingänge
Digitalausgänge
Serielle Schnittstelle
Abmessungen
Gehäuse
Schutzgrad
Befestigung
Länge Anschlusskabel
Umgebungstemperatur
Gewicht
CE-Konformität
Gültigkeit ab
Technische Änderungen vorbehalten
115...230VAC (+10 / -15%), 50/60Hz, 3,2VA max.
Bediendisplay mit Dezimalanzeige, Statussymbole und 4 Sen-
sortasten
ß3435
2 x NTC
(10K@25°C) oder
PTC KTY81-121 (990@25°C)
ß3435
1 x NTC
(10K@25°C) oder
PTC KTY81-121 (990@25°C) oder
1 x Digitaleingang 5VDC, 2mA für potenzialfreien Kontakt
1 x Türkontakt, 5VDC, 2mA für potenzialfreien Kontakt
Mechanische Relais nach EN60079-15:
1 x Verdampferlüfter, 5A@230VAC
1 x AUX/Beleuchtung, 5A@230VAC
1 x Abtauen, 8A@230VAC
1 x Verdichter, 12A@230VAC
Der Summenstrom aller Verbraucher darf 12A nicht überschrei-
ten!
Anschluss Schnittstellenmodul für CAN-Bus oder Modbus
(BxHxT) 75 x 33 x 59mm, mit fest verschraubter Klemmleiste
Kunststoff
IP65, frontseitig in Einbaulage
Im Ausschnitt mit Halterungen
Stromversorgung: max. 10m
Analogeingänge: max. 10m
Digitaleingänge: max. 10m
Digitalausgänge: max. 10m
Betrieb: 0...+55°C, Lagerung: -25...+70°C
Ca. 120g
-
2014/30/EU (EMV-Richtlinie)
-
2014/35/EU (Niederspannungsrichtlinie)
RoHS II
Version 1.0.0
CRA_V1.0.0_PI_2019-10_DE
