DIVAR IP all-in-one 7000 (2U)

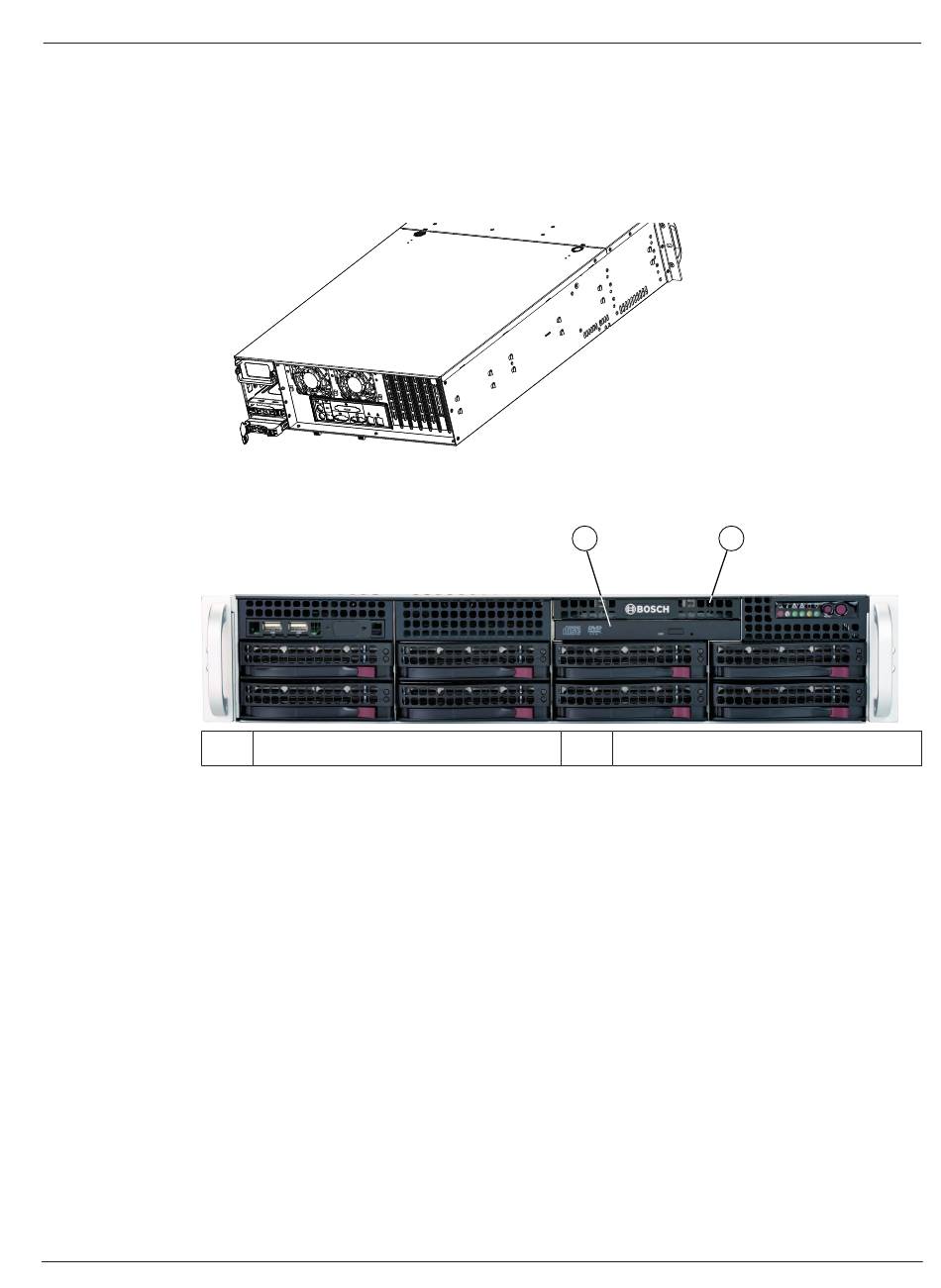

9.6.3 Einbauen eines Festplattenträgers in einen hinteren Festplattenschacht
So bauen Sie einen Festplattenträger in einen Festplattenschacht ein:
1.
2.
9.7

Austausch des DVD-ROM-Laufwerks

Das Gerät enthält ein vorinstalliertes DVD-ROM-Laufwerk.
So tauschen Sie das DVD-ROM-Laufwerk aus:
1.
2.
3.
4.
5.
6.
7.
9.8

Austausch der vorderen Anschlusseinheit

Wenn Sie eine neue vorderseitige Anschlussleiste installieren oder eine fehlerhafte ersetzen
müssen, beachten Sie die folgenden Anweisungen.
Bosch Security Systems B.V.
Setzen Sie den Festplattenträger horizontal und mit der Entriegelungstaste rechts in den
Festplattenschacht ein.
Drücken Sie den Festplattenträger in den Schacht, bis der Griff eingefahren wird und der
Festplattenträger einrastet.
1 DVD-ROM
Schalten Sie das Gerät aus und nehmen Sie das Gerät bei Bedarf aus dem Rack heraus.
Entfernen Sie die Gehäuseabdeckung.
Ziehen Sie die Strom- und Datenkabel des Laufwerks vom Mainboard und/oder von der
Rückseitenplatine ab.
Suchen Sie hinten am DVD-ROM-Laufwerk nach der Arretierzunge (sie befindet sich von
vorne betrachtet links). Drücken Sie die Entriegelung gegen das Laufwerk und schieben
Sie es aus der Gehäusevorderseite.
Schieben Sie das neue Laufwerk in den Steckplatz, bis es fest einrastet.
Schließen Sie die Daten- und Stromkabel wieder an.
Montieren Sie die Gehäuseabdeckung, bauen Sie ggf. das Gerät wieder in das Rack ein
und schalten Sie das System ein.
1
2
Installationshandbuch
2
Vordere Anschlusseinheit
Wartung | de 41
2019.09 | V1 | DOC
