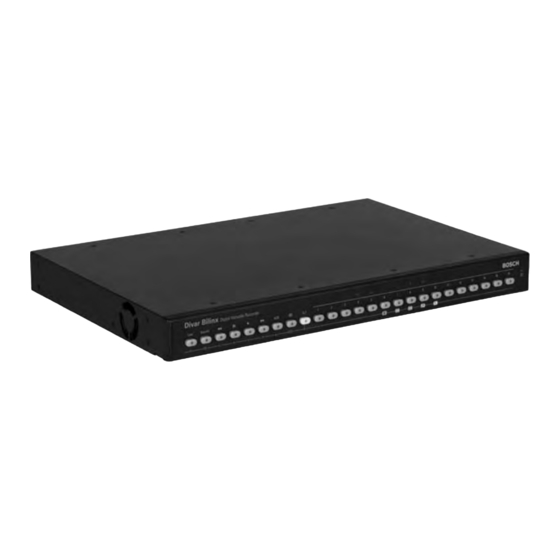

Bosch Divar Bedienungsanleitung
Digital versatile recorder
Vorschau ausblenden
Andere Handbücher für Divar:
- Bedienungsanleitung (10 Seiten) ,
- Bedienungsanleitung (34 Seiten) ,
- Schnellinstallation (2 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch Divar
Inhaltszusammenfassung für Bosch Divar

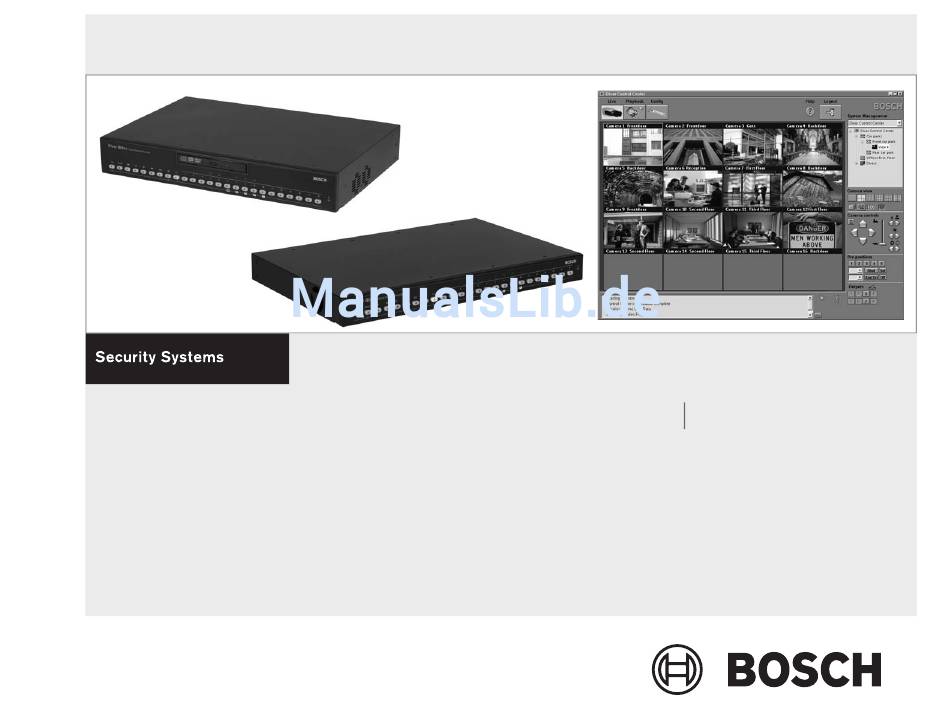

- Seite 1 Divar - Control Center Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Divar Control Center | Bedienungsanleitung DE | 1 Divar Digital Versatile Recorder Divar Control Center Bedienungsanleitung Inhalt Einstieg............3 Vorstellung des Hauptfensters . - Seite 4 Authentizität prüfen ......... . . 25 Schaltfläche Wiedergabe für ein Divar ......7 Archivieren von Aufzeichnungen auf eine PC-Festplatte .
-
Seite 5: Einstieg
Divar Control Center | Bedienungsanleitung | Einstieg DE | 3 Einstieg Mit dem Control Center können Sie über einen PC ein Divar komplett Systemvoraussetzungen fernsteuern. Jeder an das Netzwerk angeschlossene Divar kann gesteuert werden, wobei bis zu sechs Personen gleichzeitig zugreifen können (maximal... -
Seite 6: Softwareinstallation
Sobald die Installation abgeschlossen ist, starten Sie das Programm, indem Sie • Klicken Sie auf Abbrechen, um die Aktion anzuhalten. auf das Symbol für Divar Control Center auf Ihrem Desktop doppelklicken. Alternativ können Sie das Programm auch über die Schaltfläche “Start“ in der Fehlerfenster Task-Leiste und den Menüeintrag “Programme“... -
Seite 7: Anmelden
Sie auf Bearbeiten >>. Administrator, wenn Sie auf diesen Bereich keine Zugriffsrechte haben. 3. Geben Sie den Divar-Namen im Feld Name ein, oder fragen Sie ihn vom Divar Ändern der Divar-Liste ab, indem Sie das Kästchen Von DVR abfragen aktivieren. -
Seite 8: Maximale Benutzeranzahl
Liste enthaltenen Divars anzumelden. 2. Geben Sie Ihren Benutzernamen und Ihr Passwort ein. > Der benötigte Benutzername und das Passwort sind im Divar unter Systemeinstellungen/Anschlussmöglichkeiten/Netzwerk zugriff festgelegt. Kontaktieren Sie Ihren Administrator, wenn Sie auf diesen Bereich keine Zugriffsrechte haben. -
Seite 9: Vorstellung Des Hauptfensters
Divar Control Center | Bedienungsanleitung | Vorstellung des Hauptfensters DE | 7 Vorstellung des Hauptfensters Nach der Anmeldung wird das Livevideo-Fenster angezeigt, das Hauptfenster. 2. Setzen Sie neben die Optionen, die Sie aktivieren möchten, ein Häkchen. > Bei den festgelegten Warnungen ertönt ein Signalton oder das Auf der oberen Seite sehen Sie fünf Schaltflächen, die Ihnen stets zur Verfügung... -
Seite 10: Schaltfläche Konfiguration
Programm zugreifen zu können, müssen Sie über Administratorrechte Sehen Sie sich das entsprechende Video an, bevor Sie einen Alarm bestätigen. verfügen. Ein Divar kann so eingerichtet werden, dass Alarme automatisch bestätigt werden, ohne dass Sie darauf reagieren müssen. Schaltfläche Hilfe Wird ein Alarmzustand einen vorher festgelegten Zeitraum nicht bestätigt, blinkt... -
Seite 11: Auswählen Von Divars, Kameras, Gruppen Und Ansichten
Im Livemodus können Sie mithilfe des Fensters Systemverwaltung entweder • Erstellen Sie neue Gruppen oder Ansichten, benennen Sie diese um oder ein Divar auswählen und eine Liste verbundener Kameras öffnen oder aber löschen Sie sie. Kamera- und Ansichtsgruppen einrichten und diese aufrufen. Diese Elemente •... -
Seite 12: Betrachten Von Livebildern
Divar Control Center | Bedienungsanleitung | Betrachten von Livebildern DE | 10 Betrachten von Livebildern 4. Klicken Sie auf die Stelle des Cameos, an der Sie das Kamerabild anzeigen möchten. > Das Cameo wird gelb eingerahmt. 5. Doppelklicken Sie auf eine Kamera. -
Seite 13: Erstellen Von Ansichten
B. Zusammenfassung aller Kameras für den > Ist im Fenster System Management (Systemverwaltung) ein einzelner Divar Eingangsbereich eines Gebäudes. oder ein Divar-Knoten ausgewählt, verwendet das Control Center die in dem angezeigten Divar festgelegte Verweildauer. Ist im Fenster System Erstellen einer Ansicht: Management (Systemverwaltung) eine benutzerdefinierte Gruppe ausgewählt,... -
Seite 14: Erfassen Eines Standbildes
Divar Control Center | Bedienungsanleitung | Betrachten von Livebildern DE | 12 Mehrere Vierfachansichten 2. Klicken Sie auf das Symbol Sofortwiedergabe > Daraufhin wird ein neues Fenster eingeblendet, in dem das aufgezeichnete Video Vier Vierfachansichten sind verfügbar. Die aktuelle Vierfachansicht wird über dieser Kamera von vor einer Minute wiedergegeben wird. -
Seite 15: Verwenden Der Maus Zum Vergrößern Und Verkleinern
Divar Control Center | Bedienungsanleitung | Betrachten von Livebildern DE | 13 höher, je näher zum Rand des Cameo Sie klicken, und umso geringer, je näher zur Mitte Sie klicken. Verwenden der Maus zum Vergrößern und Verkleinern 1. Um die Darstellung zu vergrößern, positionieren Sie den Mauszeiger etwas oberhalb der Mitte des aktiven Cameo. -
Seite 16: Bewegen Der Kamera Auf Eine Vorher Festgelegte Position
Platzieren Sie den Mauszeiger über eine dieser acht 2. Klicken Sie auf Aufnahme (oder drücken Sie die Eingabetaste). Schaltflächen um festzustellen, welches Divar und Relais damit gesteuert wird. Zuweisen einer nummerierten Schaltfläche zu einem Relais: 1. Klicken Sie mit der rechten Maustaste auf eine der nummerierten Klicken Sie auf die Schaltflächen 1 bis 5, um eine unmittelbare Positionierung... -
Seite 17: Aufzeichnungen Für Die Wiedergabe Finden
Divar Control Center | Bedienungsanleitung | Aufzeichnungen für die Wiedergabe finden DE | 15 Aufzeichnungen für die Wiedergabe finden Das Wiedergabefenster wird angezeigt, wenn Sie auf Wiedergabe klicken. Das Nicht gewählte Kamera-Zeigt, dass eine Kamera zur Auswahl zur Wiedergabefenster enthält fünf Registerkarten: Verfügung steht. -
Seite 18: Verwenden Der Wiedergabesteuerung
Divar Control Center | Bedienungsanleitung | Aufzeichnungen für die Wiedergabe finden DE | 16 Bei einem vergrößerten Wiedergabefenster: Verwenden der Wiedergabesteuerung 1. Klicken Sie auf eines der Kameraansichtssymbole ,um die Mehrfachanzeige-Konfiguration zu ändern. Wiedergabe > Die Anzeigemodi Einfach, Vierfach, 3x3 und 4x4 stehen Ihnen zur Verfügung. -
Seite 19: Schritt Vorwärts
Divar Control Center | Bedienungsanleitung | Aufzeichnungen für die Wiedergabe finden DE | 17 Schritt vorwärts Erfassen eines Standbildes Das Schrittsymbol ist nur im Standbildmodus aktiv. Sie können Standbilder von der Vollbildanzeige einer Kamera erfassen und im Bitmapformat auf der Festplatte des PC speichern. -
Seite 20: Die Registerkarte Übersicht
Divar Control Center | Bedienungsanleitung | Aufzeichnungen für die Wiedergabe finden DE | 18 Die Registerkarte Übersicht Speicherplatz dargestellt, hellblau der Teil, der gegen Überschreiben geschützt ist. Im linearen Aufnahmemodus färbt sich der Balken rot, wenn der bei der Konfiguration als Schwellenwert für ein volles Laufwerk definierte Wert Die Registerkarte Übersicht“... -
Seite 21: Auswählen Von Aufzeichnungen
Divar Control Center | Bedienungsanleitung | Aufzeichnungen für die Wiedergabe finden DE | 19 • Auswählen von Aufzeichnungen Gelb:Ein Bewegungsalarm wurde ausgelöst • Schwarz:Es ist ein Videoverlust aufgetreten 1. Klicken Sie auf eine Position auf der Zeitleiste, um eine vertikale Markierungslinie zu platzieren. -
Seite 22: Die Registerkarte Suchen
Divar Control Center | Bedienungsanleitung | Aufzeichnungen für die Wiedergabe finden DE | 20 Die Registerkarte Suchen Einstellen des Suchzeitraums Geben Sie in den Feldern Von und Bis Datum und Uhrzeit ein, um den zu Auf der Registerkarte Suchen des Wiedergabefensters können Sie einen durchsuchenden Zeitraum festzulegen. -
Seite 23: Registerkarte Smart Motion Search
Divar Control Center | Bedienungsanleitung | Aufzeichnungen für die Wiedergabe finden DE | 21 Suchergebnisse Registerkarte Smart Motion Search** Wenn die Suche beendet ist, wird eine Liste der Videoclips angezeigt, die die Auf der Registerkarte Smart Motion Search im Wiedergabefenster können Sie Filterkriterien erfüllen. - Seite 24 Divar Control Center | Bedienungsanleitung | Aufzeichnungen für die Wiedergabe finden DE | 22 Einstellen des Suchzeitraums Anzeigen des Rasters Geben Sie in den Feldern Von und Bis Datum und Uhrzeit ein, um den zu Wählen Sie Raster anzeigen, um die unterschiedlichen Bildbereiche durchsuchenden Zeitraum festzulegen.
-
Seite 25: Registerkarte Kba/Pos
Divar Control Center | Bedienungsanleitung | Aufzeichnungen für die Wiedergabe finden DE | 23 Registerkarte KBA/POS** Einstellen des Suchzeitraums Geben Sie in den Feldern Von und Bis Datum und Uhrzeit ein, um den zu Auf der Registerkarte KBA/POS (Geldautomat/Verkaufsort) des durchsuchenden Zeitraum festzulegen. -
Seite 26: Registerkarte Geschützt
Divar Control Center | Bedienungsanleitung | Aufzeichnungen für die Wiedergabe finden DE | 24 Registerkarte Geschützt** Verbrauchter Speicherplatz Ein Balken gibt den Prozentsatz an Speicherplatz im Divar-Speichersystem an, der bereits verwendet wird. Dunkelblau wird der gesamte verbrauchte Auf der Registerkarte Geschützt des Wiedergabefenster können Sie sich einen Speicherplatz dargestellt, hellblau der Teil, der gegen Überschreiben geschützt... -
Seite 27: Umgang Mit Aufzeichnungen
Divar Control Center | Bedienungsanleitung | Umgang mit Aufzeichnungen DE | 25 Umgang mit Aufzeichnungen Schützen von Aufzeichnungen** Archivieren von Aufzeichnungen auf eine PC-Festplatte Klicken Sie auf die Schaltfläche Schützen, damit die ausgewählte Aufzeichnung Aufzeichnungen, die auf einer lokalen PC-Festplatte archiviert werden, liegen in auf den Registerkarten Überblick oder Suchen nicht gelöscht oder... -
Seite 28: Exportieren Von Videoclips
Divar Control Center | Bedienungsanleitung | Umgang mit Aufzeichnungen DE | 26 Exportieren von Videoclips Aufheben des Schutzes bei einer geschützten Aufzeichnung** Die Exportfunktion speichert Aufzeichnungen auf der lokalen PC-Festplatte in einem generischen Dateiformat (.AVI). Die Schaltfläche Schutz aufheben steht nur auf der Registerkarte Geschützt Speichern von Aufzeichnungen des aktiven Cameo auf der lokalen PC-Festplatte: zur Verfügung. - Seite 30 Bosch Sicherheitssysteme GmbH Bosch Security Systems B.V. Ludwig-Bölkow-Allee P.O. Box 80002 85521 Ottobrunn 5600 JB Eindhoven Germany The Netherlands www.bosch-sicherheitssysteme.de www.boschsecuritysystems.com © 2006 Bosch Security Systems B.V. Subject to change.
