Изменение сопротивления педали тормоза

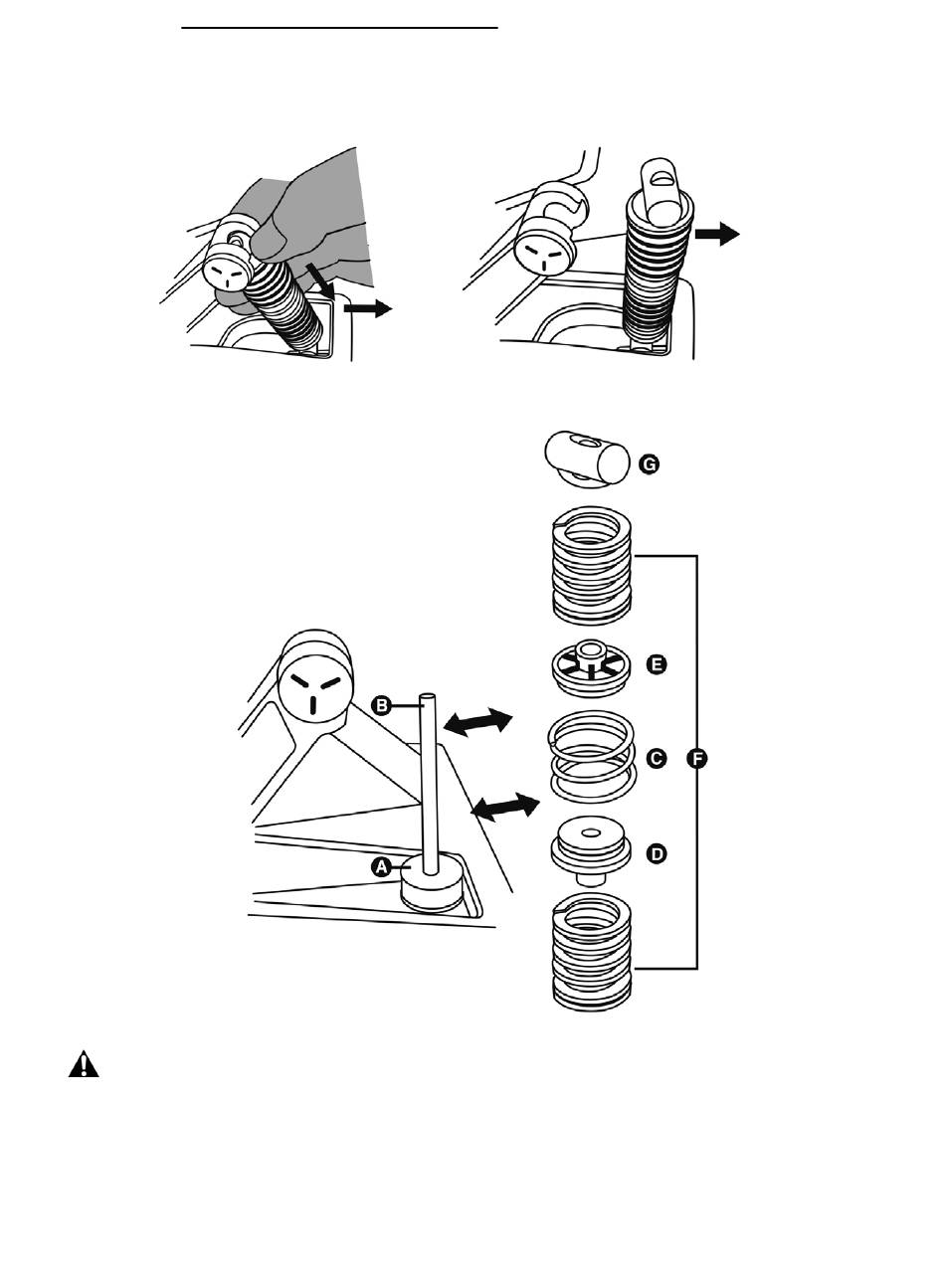

- Отсоедините комплект педалей от ПК или игровой приставки и сильно нажмите на шайбу
верхней удерживающей головки (G) (расположенной в задней части педали), а затем
потяните этот компонент назад, чтобы освободить его от металлического рычага.
- Снимите различные элементы с крепежного стержня (B).
A Силовой датчик Load Cell
Никогда не снимайте его с крепежного
стержня!
B Крепежный стержень для пружин
C Центральная 4-спиральная
хромированная пружина
предварительного натяжения
D Резиновая прокладка
E Пластиковая прокладка
F Главные 7--спиральные пружины
(F10, F15, F20, F30)
G Верхняя удерживающая головка с шайбой
8/16
