EINSTELLUNGEN DER SEKUNDÄRSPIEGELHALTERUNG:
Wenn der Sekundärspiegel (Abb. 6, #1) im Okularauszugsrohr
(Abb. 6, #2) zentriert ist, der Primärspiegel aber in der Spiegelung
nur teilweise sichtbar ist (Abb. 6, #3), muss eine oder mehrere der
3 Kollimationsschrauben für den Sekundärspiegel angepasst
werden. Lösen Sie zunächst jede der Kollimationsschrauben
des Sekundärspiegels leicht bis zu dem Punkt, an dem Sie den
Sekundärhalter von Seite zu Seite kippen können.
Wenn Sie den Sekundärhalter mit der Hand greifen, neigen
Sie den Sekundärspiegelhalter, bis der Primärspiegel so
zentriert in der Spiegelung des Diagonalspiegels wie möglich
erscheint. Wenn Sie sich an der besten Position befinden,
schrauben Sie die 3 Kollimationsschrauben für den
Sekundärspiegel ein, um den Halter zu fixieren. Nehmen
Sie dann bei Bedarf Einstellungen an diesen 3 Schrauben
vor, um den Neigungswinkel des Sekundärspiegels zu
verfeinern, bis der gesamte Primärspiegel in der Mitte
der Sekundärspiegelreflexion sichtbar ist. Wenn der
Sekundärspiegel korrekt ausgerichtet ist, sieht er wie in
Abbildung 7 aus.
42
41
(c) nimax GmbH
Kollimation

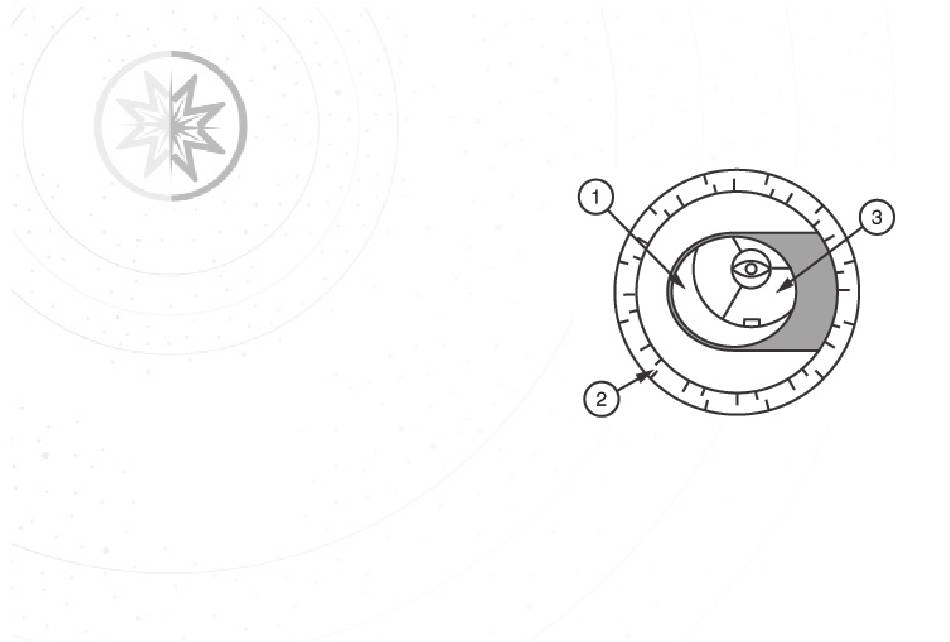

Abbilldung 6
Hinweis: Der Primärspiegel wird außerhalb der
Ausrichtung dargestellt.
