3

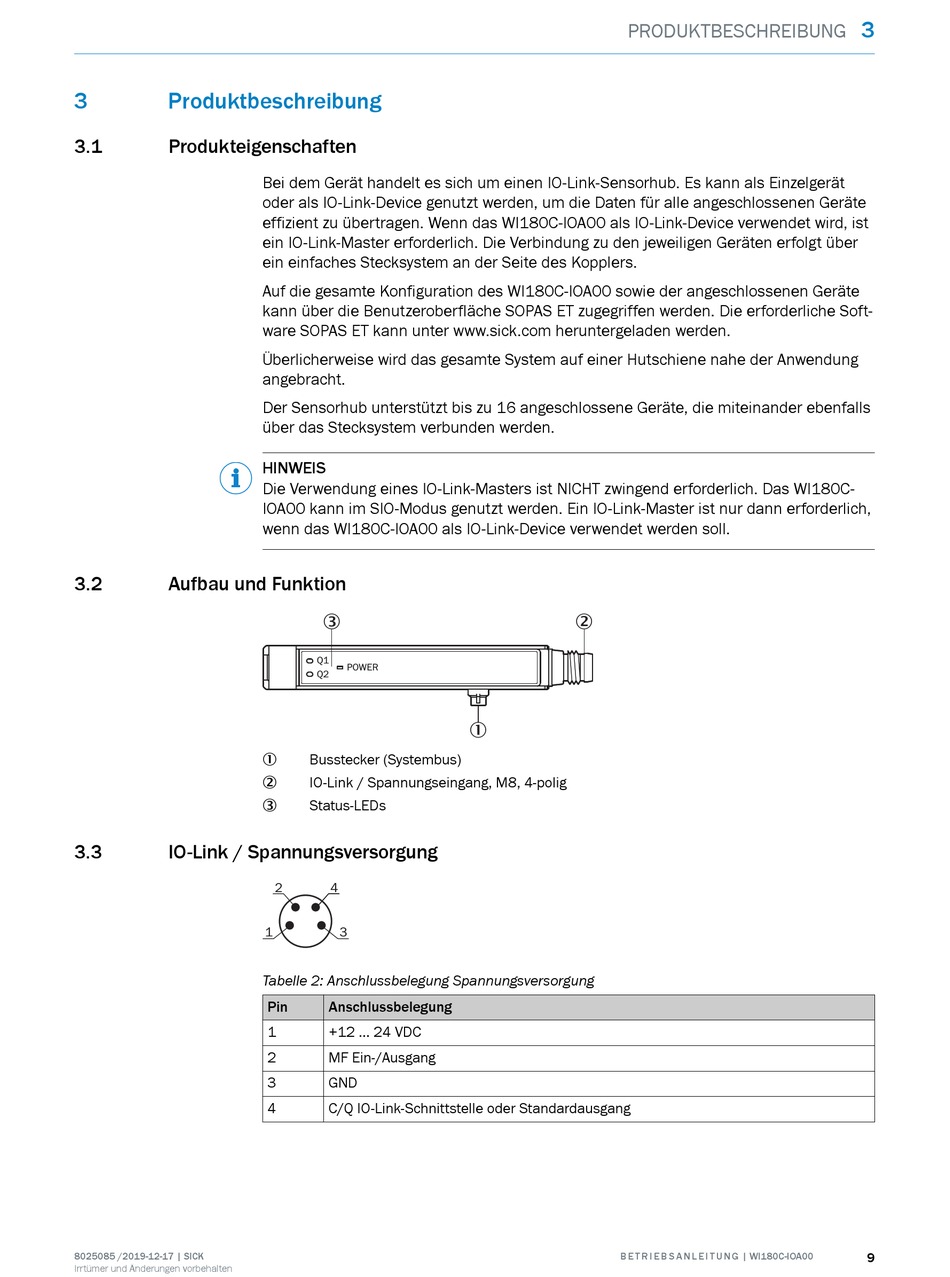

Produktbeschreibung

3.1

Produkteigenschaften

3.2

Aufbau und Funktion

3.3

IO-Link / Spannungsversorgung

8025085 /2019-12-17 | SICK
Irrtümer und Änderungen vorbehalten
Bei dem Gerät handelt es sich um einen IO-Link-Sensorhub. Es kann als Einzelgerät
oder als IO-Link-Device genutzt werden, um die Daten für alle angeschlossenen Geräte
effizient zu übertragen. Wenn das WI180C-IOA00 als IO-Link-Device verwendet wird, ist
ein IO-Link-Master erforderlich. Die Verbindung zu den jeweiligen Geräten erfolgt über
ein einfaches Stecksystem an der Seite des Kopplers.
Auf die gesamte Konfiguration des WI180C-IOA00 sowie der angeschlossenen Geräte
kann über die Benutzeroberfläche SOPAS ET zugegriffen werden. Die erforderliche Soft‐
ware SOPAS ET kann unter www.sick.com heruntergeladen werden.
Überlicherweise wird das gesamte System auf einer Hutschiene nahe der Anwendung
angebracht.
Der Sensorhub unterstützt bis zu 16 angeschlossene Geräte, die miteinander ebenfalls
über das Stecksystem verbunden werden.
HINWEIS
Die Verwendung eines IO-Link-Masters ist NICHT zwingend erforderlich. Das WI180C-
IOA00 kann im SIO-Modus genutzt werden. Ein IO-Link-Master ist nur dann erforderlich,
wenn das WI180C-IOA00 als IO-Link-Device verwendet werden soll.
3
Q1
POWER
Q2
Busstecker (Systembus)
1
IO-Link / Spannungseingang, M8, 4-polig
2
Status-LEDs
3
2 4
1
3
Tabelle 2: Anschlussbelegung Spannungsversorgung
Pin Anschlussbelegung
1 +12 ... 24 VDC
2 MF Ein-/Ausgang
3 GND
4 C/Q IO-Link-Schnittstelle oder Standardausgang
PRODUKTBESCHREIBUNG
2
1
