Montage; Benötigtes Material; Montageort Vorbereiten; Lieferumfang - SICK WI180C-IOA00 Betriebsanleitung

5

Montage

5.1 Benötigtes Material
5.2

Montageort vorbereiten

5.3

Lieferumfang

5.4

Montageablauf

siehe Betriebsanleitung zum jeweiligen Gerät
1)
8025085 /2019-12-17 | SICK
Irrtümer und Änderungen vorbehalten
Zur Montage des Gerätes benötigen Sie folgende zusätzliche Materialien:
• Geerdete Hutschiene (vormontiert)
• Vorkonfektionierte Leitung (max. 20 m) mit M8-Dose
versorgung", Seite 9)
• Eine oder mehrere Signalquellen (z. B. WLL180T)
• Kleiner Schlitzschraubendreher
1. Montieren Sie eine geerdete Hutschiene im Bereich der Anwendung.
2. Verlegen Sie die vorkonfektionierte Leitung so, dass sie leicht an die Anschlüsse
des Gerätes angeschlossen werden kann. Verwenden Sie ggf. Kabelkanäle, Kabel‐
binder und Zugentlastungen.
• WI180C-IOA00
• Kurzanleitung
1. Packen Sie das Gerät vorsichtig aus.
2
1

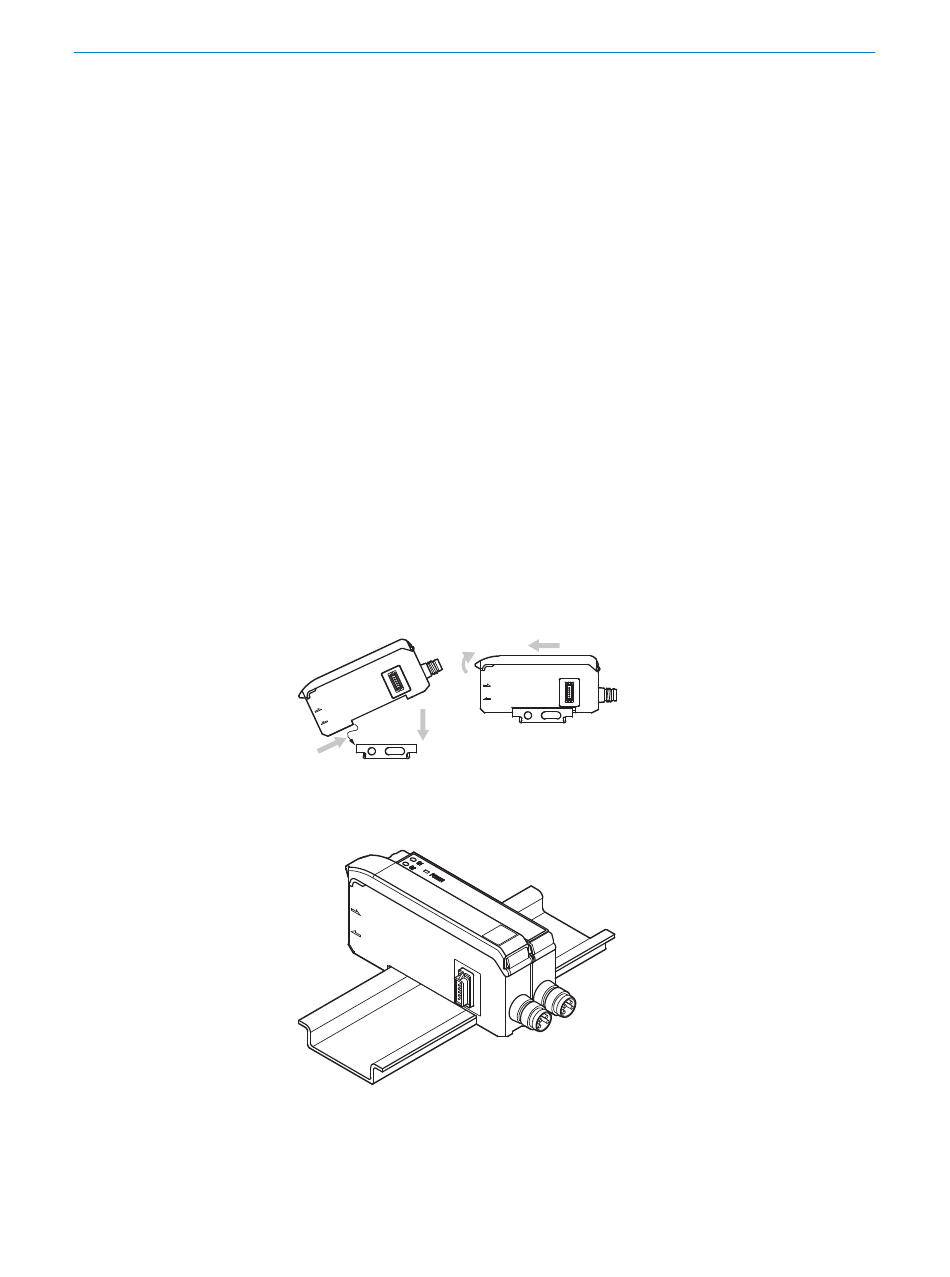

2. Klemmen Sie das Gerät, wie in der Abbildung dargestellt, auf die Hutschiene.
3. Klemmen Sie die nachgeschalteten Geräte gemäß deren Montageanleitung auf
die Hutschiene.
4. Schieben Sie die nachgeschalteten Geräte auf den 5-poligen Anschluss an der lin‐
ken Seite des Gerätes. Achten Sie dabei auf die richtige Reihenfolge
5. Befestigen Sie die angeschlossenen Geräte ohne Zwischenräume auf der Hut‐
schiene.
1
2
B E T R I E B S A N L E I T U N G | WI180C-IOA00
MONTAGE
(siehe „IO-Link / Spannungs‐
.
1)
5
11
