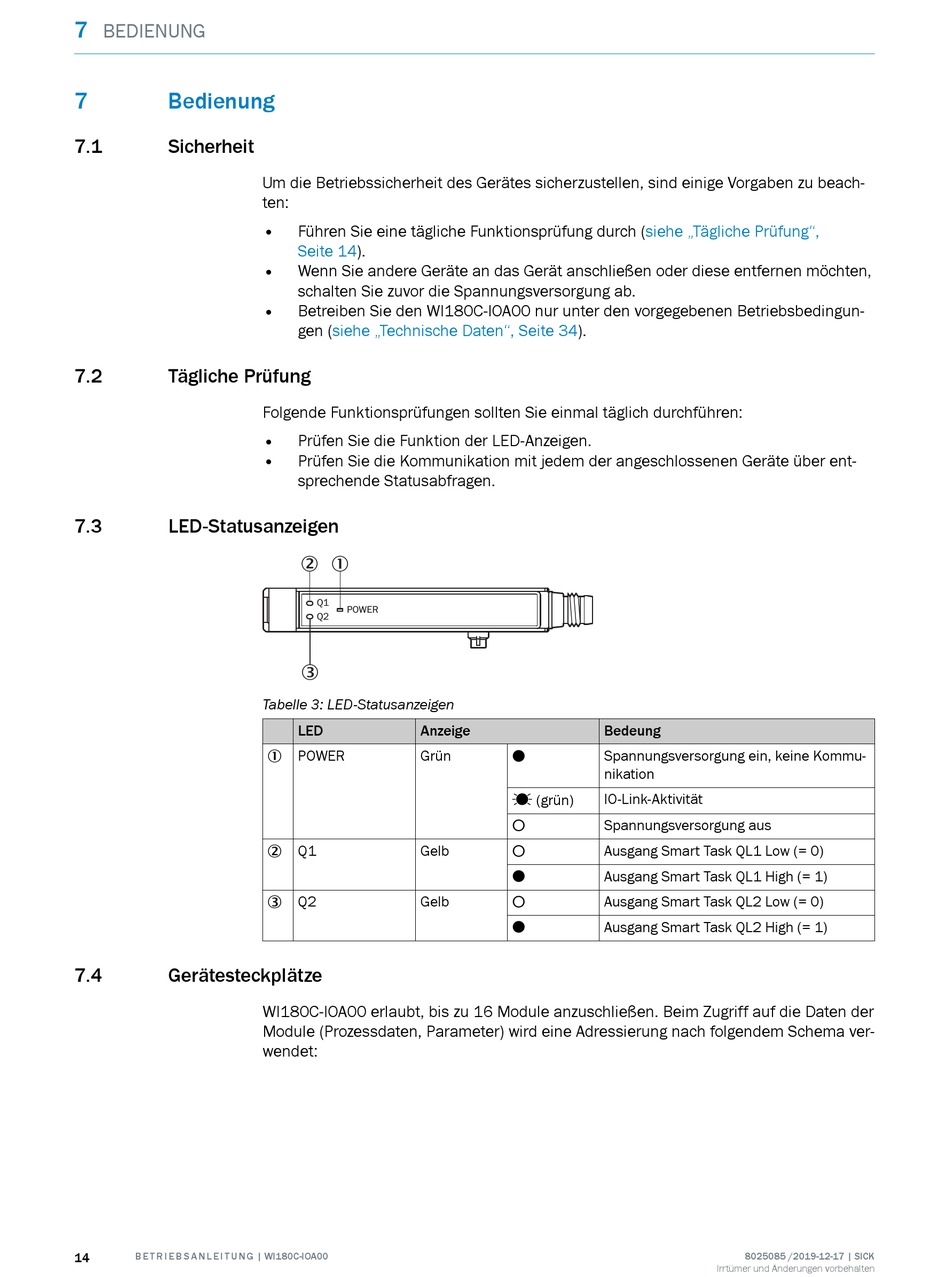

7
BEDIENUNG
7
Bedienung
7.1
Sicherheit
7.2
Tägliche Prüfung
7.3
LED-Statusanzeigen
7.4
Gerätesteckplätze
14
B E T R I E B S A N L E I T U N G | WI180C-IOA00
Um die Betriebssicherheit des Gerätes sicherzustellen, sind einige Vorgaben zu beach‐
ten:
•
Führen Sie eine tägliche Funktionsprüfung durch
Seite
14).
•
Wenn Sie andere Geräte an das Gerät anschließen oder diese entfernen möchten,
schalten Sie zuvor die Spannungsversorgung ab.
•
Betreiben Sie den WI180C-IOA00 nur unter den vorgegebenen Betriebsbedingun‐
gen
(siehe „Technische Daten", Seite
Folgende Funktionsprüfungen sollten Sie einmal täglich durchführen:
•
Prüfen Sie die Funktion der LED-Anzeigen.
•
Prüfen Sie die Kommunikation mit jedem der angeschlossenen Geräte über ent‐
sprechende Statusabfragen.
2
1
Q1
POWER
Q2
3
Tabelle 3: LED-Statusanzeigen
LED
Anzeige
POWER
Grün
1
Q1
Gelb
2
Q2
Gelb
3
WI180C-IOA00 erlaubt, bis zu 16 Module anzuschließen. Beim Zugriff auf die Daten der
Module (Prozessdaten, Parameter) wird eine Adressierung nach folgendem Schema ver‐
wendet:
(siehe „Tägliche Prüfung",
34).
Bedeung
Spannungsversorgung ein, keine Kommu‐
O
nikation
IO-Link-Aktivität
Ö (grün)
Spannungsversorgung aus
o
Ausgang Smart Task QL1 Low (= 0)
o
Ausgang Smart Task QL1 High (= 1)
O
Ausgang Smart Task QL2 Low (= 0)
o
Ausgang Smart Task QL2 High (= 1)
O
