Cj Light Kinnsteuerung - Permobil R-net Handbuch

4 Option Compact Joystick R-net Light

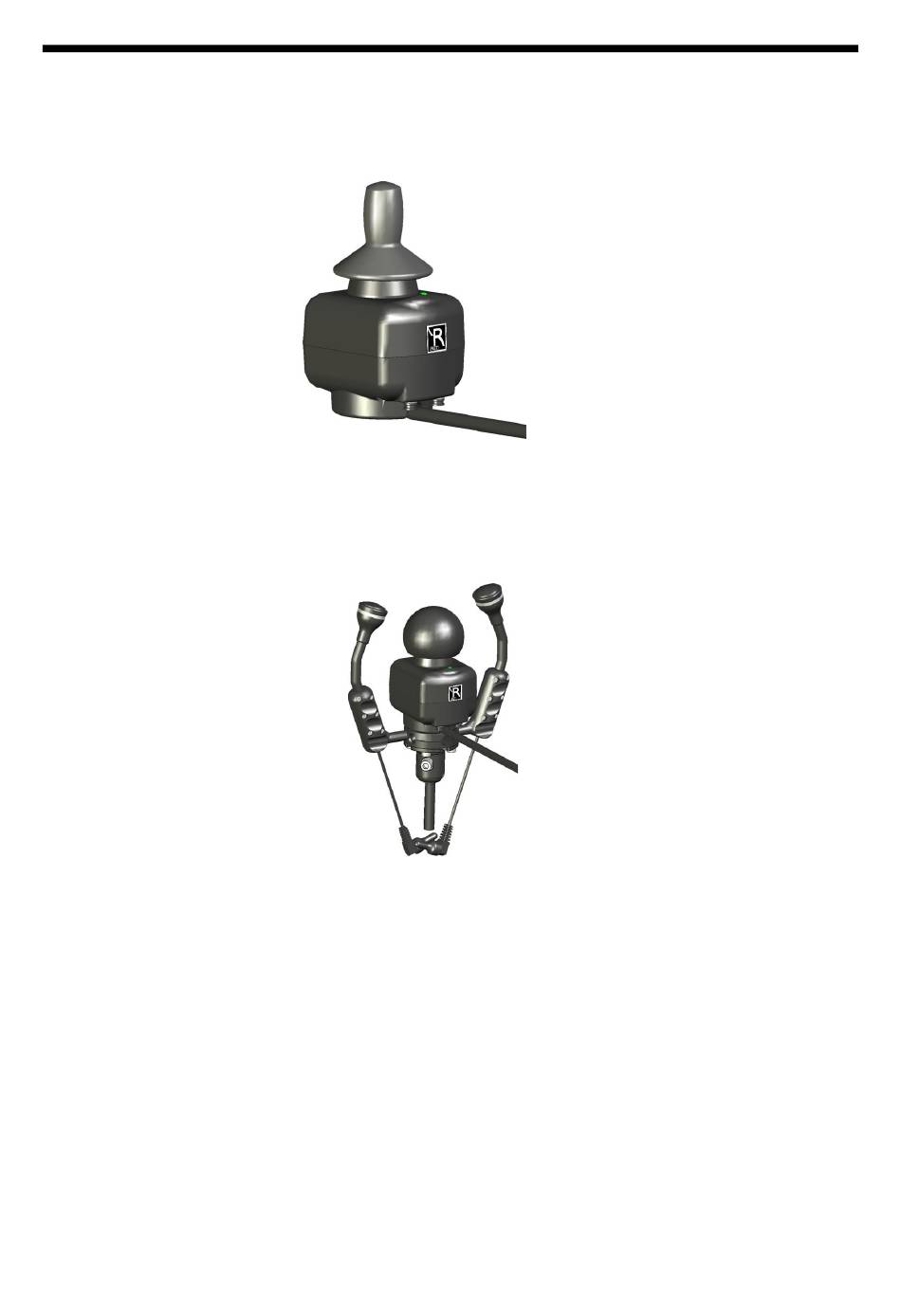

4.1 CJ Light-Standard

4.2 CJ Light Kinnsteuerung

Der Joystick kann einfach ergänzt werden, damit dieser als Kinnsteuerung verwendet
werden kann. Schauen Sie hierzu in die Anbauanleitung für die CJ-Kinnsteuerung (0035-
7011a).
4.3 Modifikationen
Der CJ R-net Light ist ein modifizierter CJ R-net. Bei diesem Joystick wurden folgende
Modifikationen vorgenommen:
- der Ausschlag des Joystickhebels wurde auf 75 % des Ausschlags des Joystickhebels
des CJ R-net begrenzt.
- die Bedienkraft wurde auf 50 % der Bedienkraft für den CJ R-net gesenkt.
- die Höhe des Bedienhebels wurde um 15 mm verringert.
Der Anbau und die Programmierung des CJ R-net Light entspricht dem bzw. der wie für
den CJ R-net.
