3.5 Verkabelung des Joystick-Moduls

Das Joystick-Modul ist über eine Kommunikationsleitung mit dem Leistungsmodul
verbunden.
Kommunikationsleitungen verbinden:

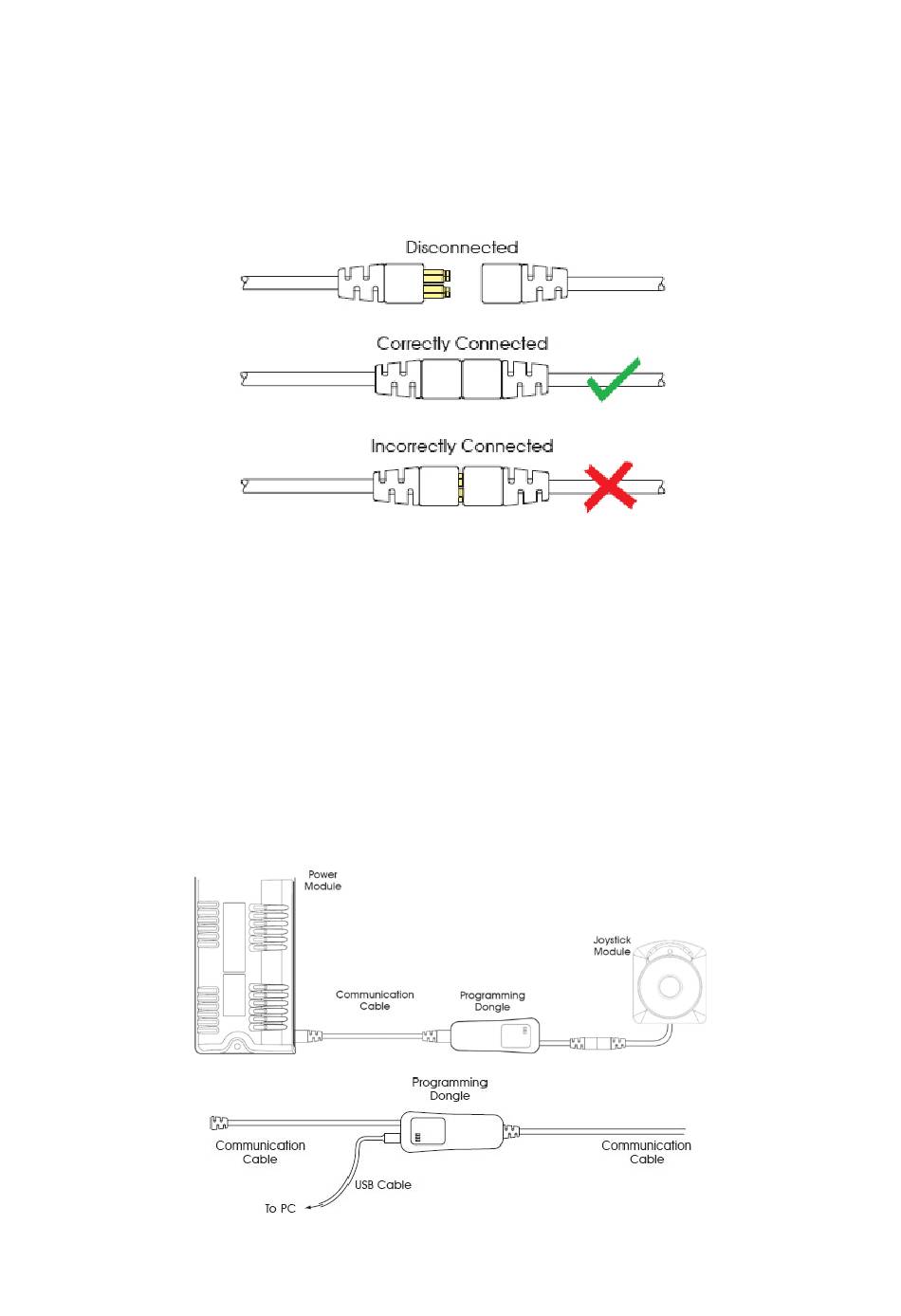

- Halten Sie den Stecker am Steckergehäuse fest und schieben Sie ihn fest in die
Steckbuchse, bis die gelben Kunststoffhülsen nicht mehr zu sehen sind. Die
Steckverbindung ist durch eine Steckerkupplung gesichert.
Kommunikationsleitungen trennen:
- Steckverbindungsteile am Gehäuse festhalten und auseinanderziehen.
3.6 Verkabelung von ICS und Leistungsmodul
Falls Sie weitere Auskünfte benötigen, wenden Sie sich bitte an Permobil Europe BV.
3.7 Programmierverbindung
3.7.1 Programmierung über den PC
Um das Programmierpaket R-net PC Programmer verwenden zu können, muss zuvor der
Hardwareschlüssel wie unten abgebildet angeschlossen werden. Anschließend den PC,
auf dem das R-net-Programmierpaket installiert ist, über ein USB-Kabel mit dem
Hardwareschlüssel verbinden. Weitere Einzelheiten zur Programmierung finden Sie in
separat programmier Manual Art.nr. 205313-DE-0.
Page: 14/19
Bedienungsanleitung Compact Joystick R-net
Art.no: 205310-DE-0 Ausgabe: 2. 2009-11
