Joystick-Ics -Konfiguration; Anbau; Anbau Des Joystick-Moduls; Allgemeines - Permobil R-net Handbuch

3.3.1.2 Joystick-ICS -Konfiguration

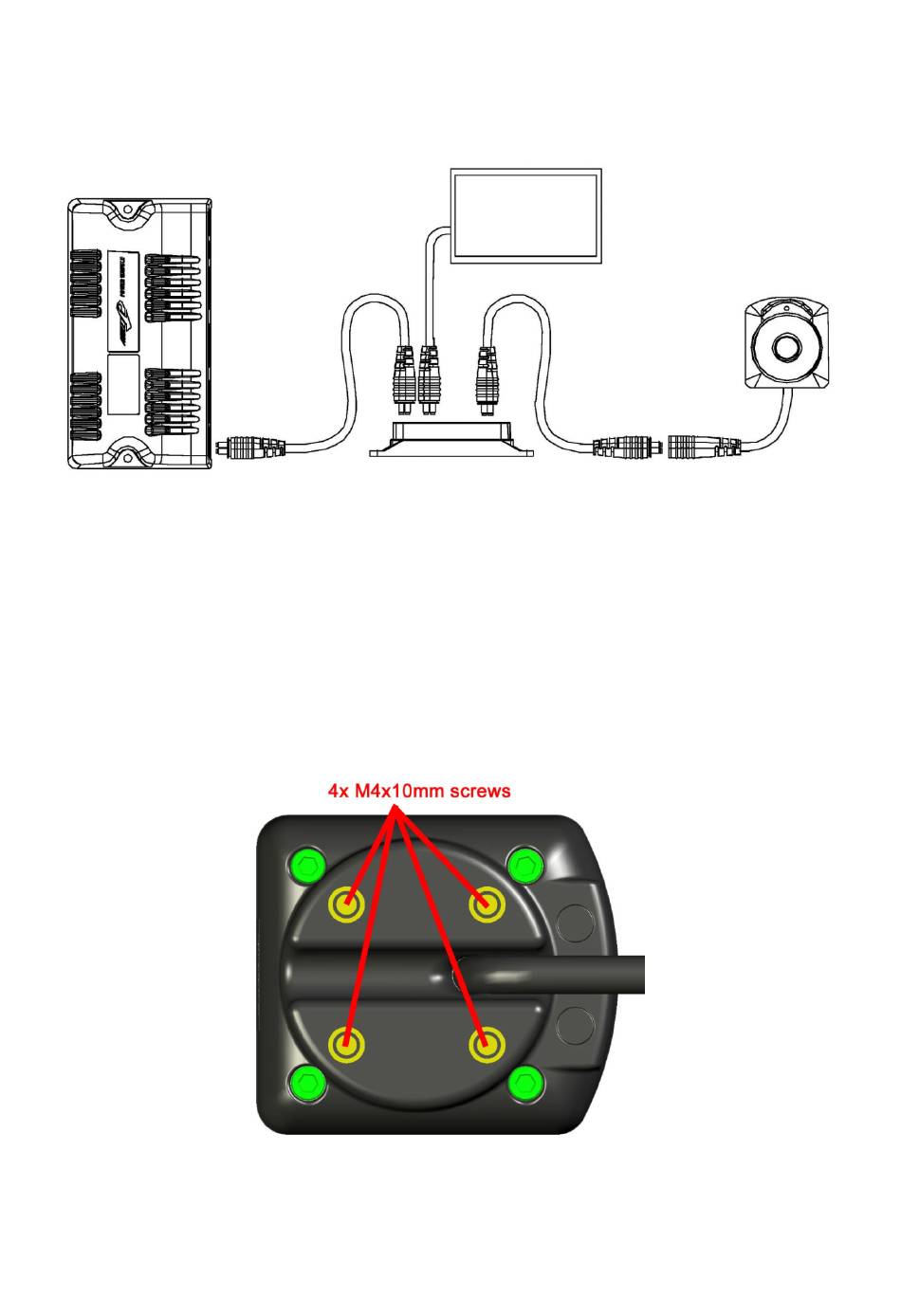

Dieser Aufbau besteht aus einem Leistungsmodul, (Power Module) einer intelligenten
Sitzsystem (ICS), 3 Kommunikationsleitungen und einem Joystick-Modul.
Power Module Intelligent Control System (ICS) Joystick Module

3.4 Anbau

3.4.1 Anbau des Joystick-Moduls

3.4.1.1 Allgemeines

Zur Befestigung des Joystick-Moduls sollten 4 Schrauben M4x10 mm verwendet werden.
Auf der Unterseite befinden sich 4 auf einem Teilkreisdurchmesser (PCD) verteilte
Montagelöcher (PCD 32 mm). Achten Sie darauf, dass die Schrauben nicht zu fest
angezogen werden. Im Lieferumfang des Permofix CJ-Befestigungssatzes sind 4
Schrauben (screws) M4x10 mm enthalten.
