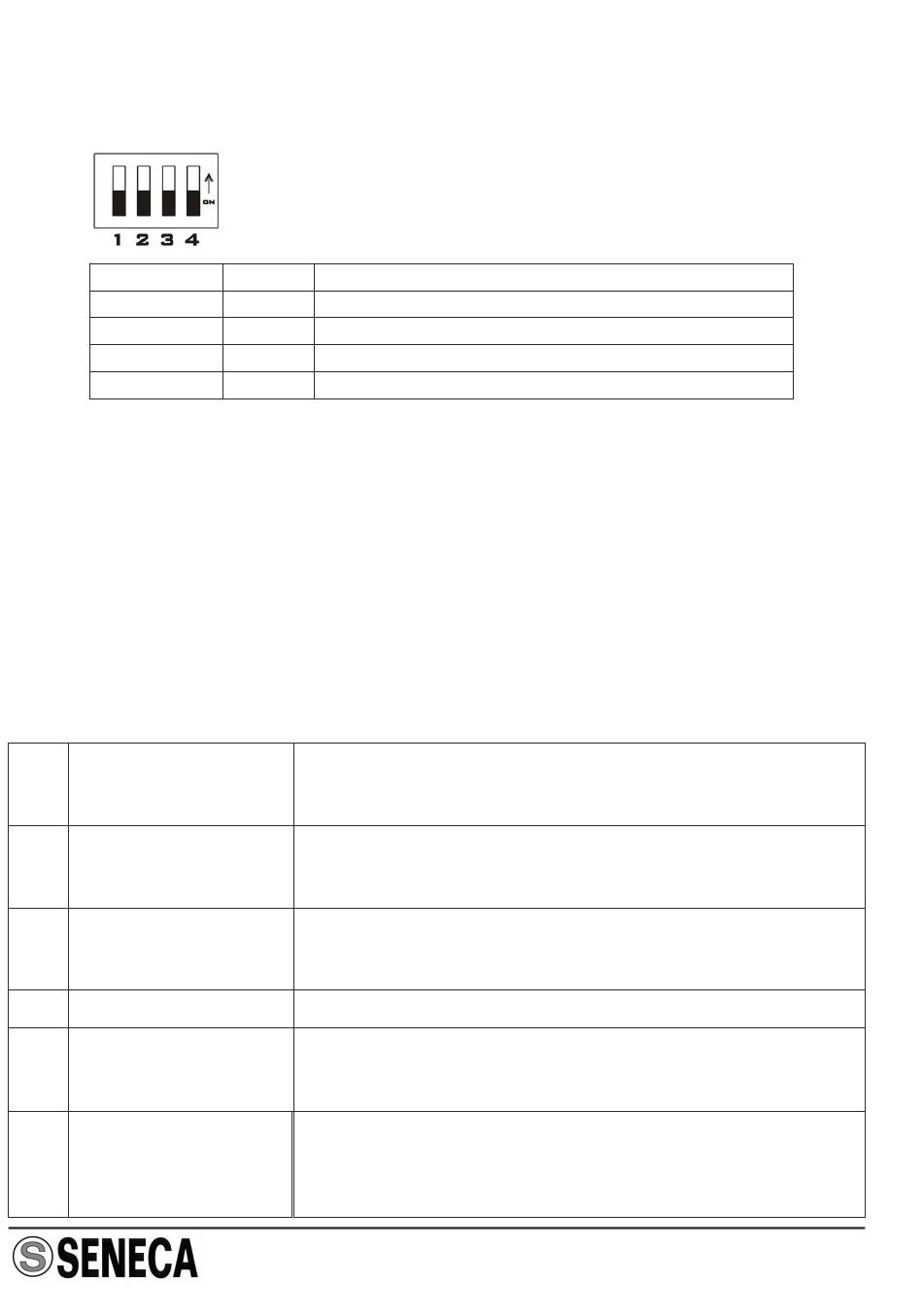

EINSTELLUNG DER DIP-SWITCHES

Auf der Seite des Instruments sind DIP-Switches für die Auswahl einiger Funktionen
vorhanden: Siehe die folgende Tabelle:
SW1
DIP-switch
SW1.1
SW1.2
SW1.3
SW1.4
PROGRAMMIERUNG UN D BESCHREIBUNG DER
INTERNEN REGISTER
Das Programmierungstool Z-PROG gestattet die Einstellung der Funktionsweise des
Moduls Z-4TC-D zur Anpassung an die Anforderungen des Kunden. Für die Benutzung
des Tools ist das Kabel für die Verbindung zwischen PC und Modul verfügbar, das bei
SENECA erworben werden kann (Artikelnummer Z-PC). Der Stecker des Kabels muss
in den Anschluss auf der Front des Moduls eingesteckt werden; während der
Programmierung muss das Modul gespeist werden. In der folgenden Tabelle werden
alle internen Register beschrieben, die mit dem Tool geändert und/oder gelesen
werden können; einige davon werden auch von der SPS gelesen. Die Letzteren sind
mit dem Symbol
Aus gründe der Bequemlichkeit werden die Register der Kanäle 2, 3 und 4 nicht
wiedergegeben, da sie identisch sind.
Input 1.Filter
0..6
Input 1.Full Scale
Input 1.Init Scale
STATUS
**
Input 1.Scaled Input
**
Input 1. Raw Input
**
Zur Nutzung des Stromeingangs muss der entsprechende DIP-
Switch auf On gesetzt werden. Der Widerstand von 100 Ohm
gestattet die Umwandlung des Signals 4..20 mA in einer
Spannung von 0.4..2 V, die für das Modul lesbar wird.
Status
Schaltet einen Widerstand von 100 Ohm in den Kanal 1 ein
ON
Schaltet einen Widerstand von 100 Ohm in den Kanal 2 ein
ON
Schaltet einen Widerstand von 100 Ohm in den Kanal 3 ein
ON
Schaltet einen Widerstand von 100 Ohm in den Kanal 4 ein
ON
**
gekennzeichnet, dass ihre 'Sichtbarkeit' für die SPS anzeigt.
Filter auf Messung, Werte einstellbar von 0 bis 6,
entsprechend: 0 = kein Filter,
1 = min. Filter. 6 = max. Filter.
Ende der Messskala in mV; wenn der gemessene Wert
den auf FSCALEx eingestellten erreicht, nimmt der
Register NCHx den Wert 10.000 an.
Beginn der Messskala in mV; wenn der gemessene Wert
den auf ISCALEx eingestellten erreicht, nimmt der
Register NCHx den Wert 0 an.
Flags als Statusindikatoren, siehe weiter hinten für Details.
Wert der Messung des Kanals mit Skala 0..10.000,
normalisiert auf Span und null, eingestellt über
FSCALEx und ISCALEx.
Wert der Messung des Kanals mit Skala ± 0..16.000,
nicht normalisiert.
Von FSCALEx und ISCALEx hängt der Skalenbereich
ab, der 2.000 mV oder 10 Vdc sein kann.
MI00062 -D
Funktion
3
DEUTSCH - 5/8
