INSTALLATIONSNORMEN
Das Modul wurde für die Montage auf einer Schiene DIN 46277 in vertikaler
Position konzipiert.
Für den Betrieb sowie für eine optimale Lebensdauer muss eine
angemessene Belüftung des Moduls sichergestellt werden; stellen Sie
sicher, dass die Lüftungsschlitze nicht durch Kabelkanäle oder sonstige
Gegenstände verschlossen werden.
Vermeiden Sie die Montage der Module über Geräten, die Wärme
erzeugen; wir empfehlen die Montage im unteren Bereich der Tafel.
ERSCHWERTE BETRIEBSBEDINGUNGEN:
Wenn die Module nebeneinander montiert werden, kann es erforderlich
sein, einen Abstand von zumindest 5 mm einzuhalten, falls die Temperatur
in der Schalttafel 45 °C übersteigt und erschwerte Betriebsbedingungen
auftreten.
Erschwerte Betriebsbedingungen sind:
Hohe Betriebsspannung (> 30 Vdc / > 26 Vac).
Speisung von Sensoren mit hohem Verbrauch (> 20 mA).
ANMERKUNG: Die Montage erfolgt über die Steckverbindungen der auf
Anfrage lieferbaren DIN-Schiene, die eine praktische Montage, die
korrekte Lüftung der Module sowie eine Vereinfachung der elektrischen
Verkabelung gewährleistet.
ELEKTRISCHE ANSCHLÜSSE

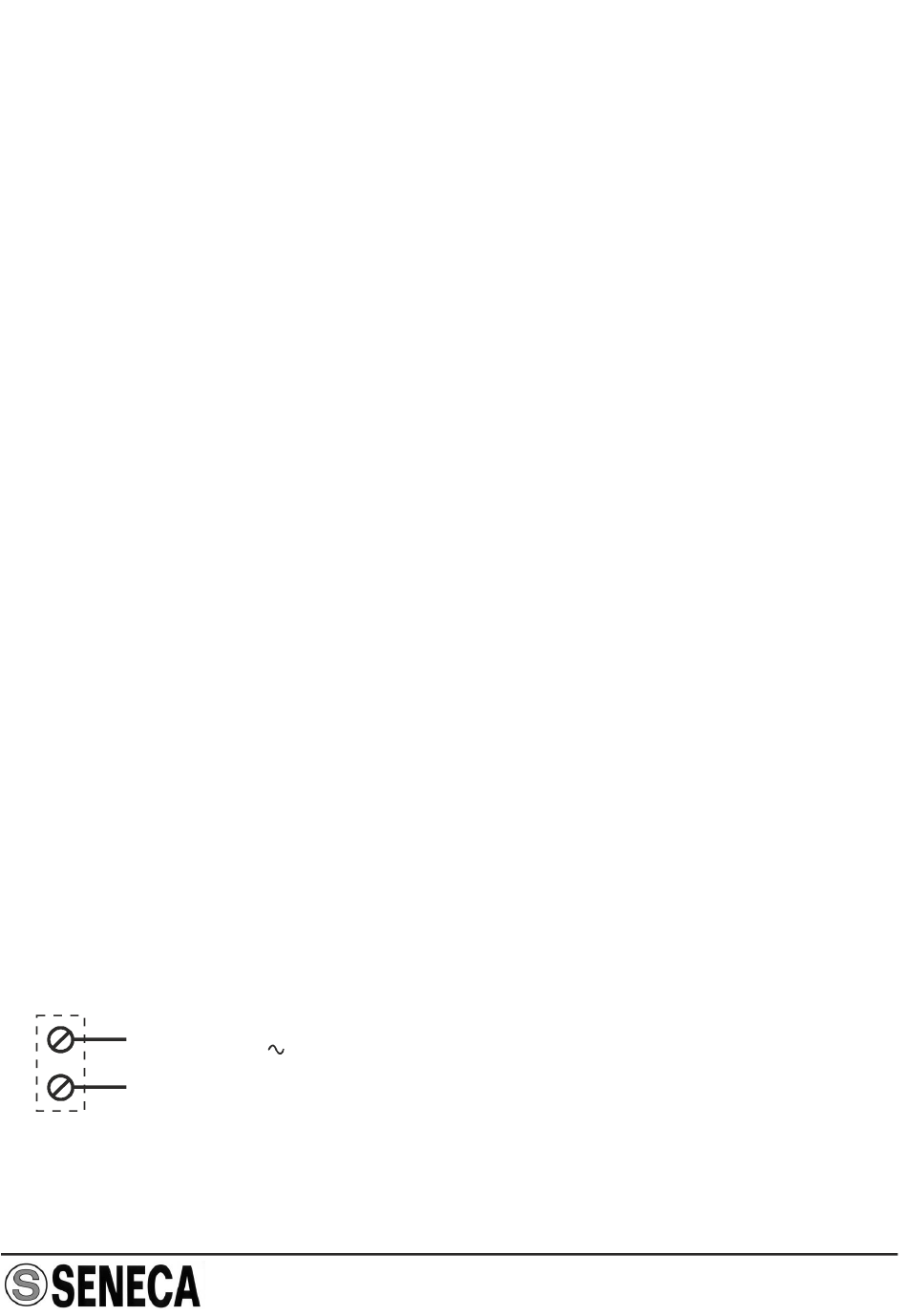

STROMVERSORGUNG
Power supply
2
19 ÷ 28 V
19 ÷ 40 V=
3
Die Betriebsspannung muss zwischen 19 und 40 Vdc
(Polung indifferent) oder 19 und 28 Vac betragen; siehe
auch den Abschnitt NORMEN ZUR INSTALLATION.
Die oberen Grenzwerte dürfen nicht überschritten werden;
anderenfalls wird das Modul schwer beschädigt.
Die Stromversorgungsquelle muss durch eine in
2.5 W
angemessener Weise dimensionierte Sicherung gegen
D ef ek t e des Modu ls ges ch üt zt w erden. Di e
Stromversorgung des Moduls kann über die
entsprechenden Steckverbindungen der DIN-Schiene
vorgenommen werden.
MI00062 -D
3
DEUTSCH - 2/8
