Seneca Z-4AI Installationshandbuch
Modul 4 analoge eingänge spannung-strom mit protokoll modbus an rs 485
Inhaltsverzeichnis
Quicklinks
INSTALLATIONSHANDBUCH
Z-4AI
Modul 4 ANALOGE EINGÄNGE Spannung-Strom mit
Protokoll Modbus an RS 485
D
SENECA s.r.l.
Via Austria, 26 – 35127 – PADUA – ITALIEN
Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287
Für Handbücher in anderen Sprachen und Konfigurierungssoftware
die Website www.seneca.it/products/z-4ai konsultieren.
MI003601-D
1/8
Inhaltsverzeichnis
Verwandte Anleitungen für Seneca Z-4AI
Inhaltszusammenfassung für Seneca Z-4AI
- Seite 1 Modul 4 ANALOGE EINGÄNGE Spannung-Strom mit Protokoll Modbus an RS 485 SENECA s.r.l. Via Austria, 26 – 35127 – PADUA – ITALIEN Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287 Für Handbücher in anderen Sprachen und Konfigurierungssoftware die Website www.seneca.it/products/z-4ai konsultieren. MI003601-D...
-

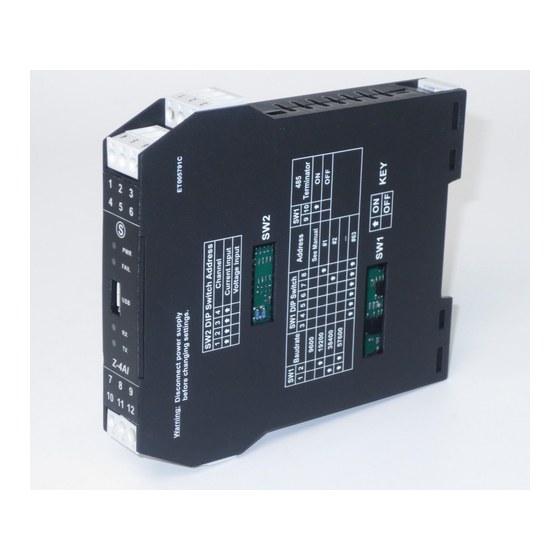

Seite 2: Layout Des Moduls
HINWEIS: Bitte lesen Sie vor sämtlichen Eingriffen den gesamten Inhalt des vorliegenden Handbuches. Das Modul darf ausschließlich von Technikern verwendet werden, die im Bereich elektrische Installationen qualifiziert sind. Die spezifische Dokumentation ist verfügbar auf der Website www.seneca.it/products/z-4a1 Die Reparatur des Moduls oder die Ersetzung von beschädigten Komponenten müssen vom Hersteller vorgenom- men werden. -
Seite 3: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN EN61000-6-4 elektromagnetische Emissionen, Industrieumgebungen. EN61000-6-2 elektromagnetische Immunität, Industrieumgebungen. NORMEN EN61010-1 Sicherheit HINWEIS Analog Die max. Arbeitsspannung zwischen al- mA / V Input mA / V len Klemmen und Erde muss weniger als RS485 mA / V Comm. ISOLIERUNG mA / V 50 Vac / 75 Vdc betragen. -
Seite 4: Konfigurierung Der Werksparameter
KONFIGURIERUNG DER WERKSPARAMETER Alle DIP-Switches auf Kommunikationsparameter des ModBus-Protokolls sind: 38400 8, N, 1 Address 1 Kommunikationsparamter des frontalen Ports Micro USB 2400 8, N, 1 Address 1 Eingang Kanal von 1 bis 4 SPANNUNG ± 10 Vdc Numerische Darstellung der Messung des Eingangs: ±... - Seite 5 Während der Benutzung des USB-Ports ist der Bus nicht aktiv; einige Sekunden nach der letzten Mel- dung über den USB-Port wird er automatisch wieder aktiviert. EASY SETUP ist die Software, die für die Konfi- gurierung verwendet werden muss. Für weitergehende Informationen die Website www.seneca.it/products/z-4ai konsultieren.
-
Seite 6: Einstellung Der Dip-Switches
EINSTELLUNG DER DIP-SWITCHES Die Position der DIP-Switches definiert die Modbus-Kommunikationsparameter des Moduls: Adresse und Baudra- te. In der folgenden Tabelle werden die Werte der Baudrate und der Adresse in Abhängigkeit von der Einstellung der DIP-Switches angegeben: Status der DIP-Switches SW1 POSITION SW1 POSITION POSITION BAUD... -
