Seneca Z202 Bedienungsanleitung

WECHSELSTROM-CONVERTER
D
Z202
ALLGEMEINE EIGENSCHAFTEN

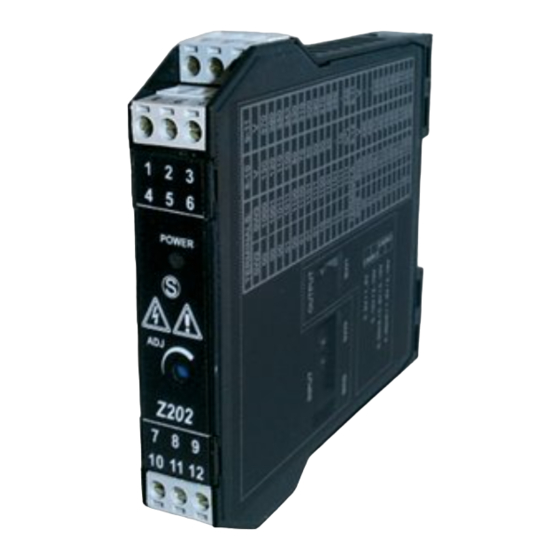

Das Modul Z202 misst den Wert der an die Eingangsklemmen angelegten
Wechselstromspannung und wandelt ihn in ein normalisiertes Signal in Strom und in
Spannung an den Ausgangsklemmen um.
Das Instrument zeichnet sich durch die Präzisionsklasse sowie die hohe Impedanz des
Eingangs aus; die allgemeinen Eigenschaften sind:
Wechselstromeingang 10..490 Vac mit 41 vortarierten Skalen, wählbar über
Klemmen/DIP-Switches.
Möglichkeit der Tarierung und Erweiterung jeder Skala auf die nachfolgende, mit
Kalibrierung eines beliebigen Skalenbereiches im kontinuierlichen Bereich von 0..500
Vac, ohne Veränderung der festen Leistungen oder Öffnen des Instruments
(Trimmpotentiometer mit mehreren Umdrehungen auf der Front).
Gleichzeitiger Ausgang Strom (0/4..20 mA aktiv/passiv) und Spannung (0/1..5 V oder
0/2..10 V).
Hohe Präzision und Linearität: 0,25 %.
Erweiterter Bereich der Eingangsfrequenz (10 Hz..1 kHz).
Extrem kurze Stabilisierungszeit (<30 ms).
Galvanische Isolierung zwischen Spannungseingang und den anderen Klemmen von
3.750 V.
Isolierung zwischen den Ausgangsklemmen und den Klemmen der Stromversorgung
von 1.500 V.
Anzeige des Vorhandenseins der Stromversorgung mit LED auf dem Paneel.
Möglichkeit der Nutzung des Instruments als Mikroamperemeter (500 µA fs R=5
ohm).
Große Stromversorgungsbereich AC/DC, einschließlich Betrieb mit Akkumulatoren
zu 12 V.
TECHNISCHE SPEZIFIKATIONEN
Speisung:
Verbrauch:
Eingang Spannung:
9..40 Vdc (freie Polarität) oder 19..28 Vac, 50..400 Hz; das
Modul wurde speziell für den Betrieb auch mit Akkumulatoren
zu 12 V entwickelt.
Isolierung gegen die Ausgangsklemmen: 1.500 V. Schutz 400
W/ms.
<1,5 W bei Volllast; ca. 60 mA bei 12 Vdc ohne Last.
Wechselstromspannung (1) 0..500 Vac; für die Wahl der
Leistung siehe die Tabelle.
Eingangsimpedanz: 2.000 ohm/ms
Frequenz: 10 Hz..1 kHz
Isolierung gegen die Stromversorgungsklemmen/Ausgang: 3.750 V.
MI000911-D DEUTSCH - 1/8
