Seneca Z-Serie Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Seneca Anleitungen
  4. Module
  5. Z-Serie
  6. Installationshandbuch

Seneca Z-Serie Installationshandbuch

Universalconvertermodul mit zwei galvanisch getrennten d analogausgängen
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 49

Quicklinks

Diese Anleitung herunterladen

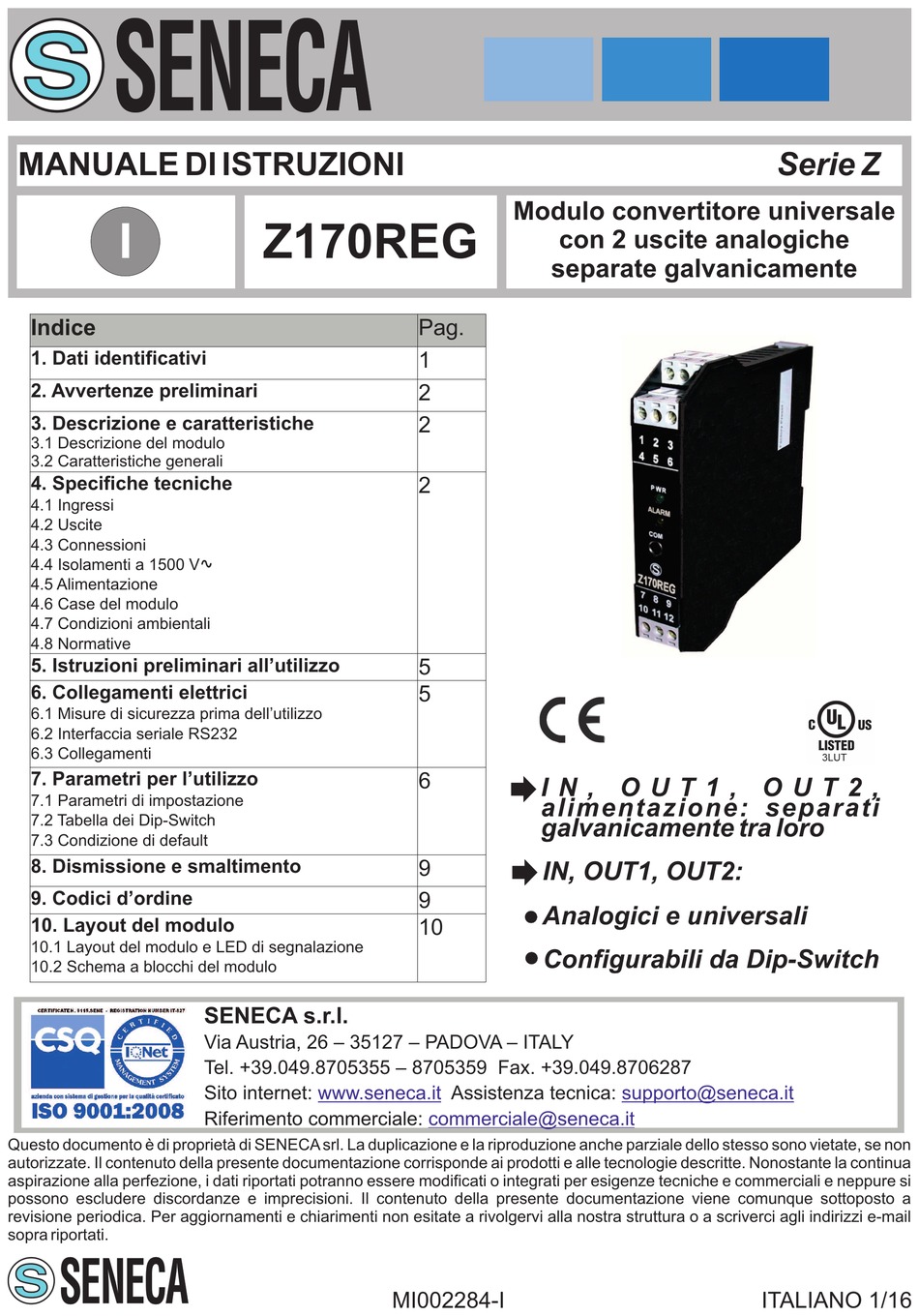

MANUALE DI ISTRUZIONI
I
Indice
1. Dati identificativi
2. Avvertenze preliminari
3. Descrizione e caratteristiche
3.1 Descrizione del modulo
3.2 Caratteristiche generali
4. Specifiche tecniche
4.1 Ingressi
4.2 Uscite
4.3 Connessioni
4.4 Isolamenti a 1500 VA
4.5 Alimentazione
4.6 Case del modulo
4.7 Condizioni ambientali
4.8 Normative
5. Istruzioni preliminari all'utilizzo
6. Collegamenti elettrici
6.1 Misure di sicurezza prima dell'utilizzo
6.2 Interfaccia seriale RS232
6.3 Collegamenti
7. Parametri per l'utilizzo
7.1 Parametri di impostazione
7.2 Tabella dei Dip-Switch
7.3 Condizione di default
8. Dismissione e smaltimento
9. Codici d'ordine
10. Layout del modulo
10.1 Layout del modulo e LED di segnalazione
10.2 Schema a blocchi del modulo
Questo documento è di proprietà di SENECA srl. La duplicazione e la riproduzione anche parziale dello stesso sono vietate, se non
autorizzate. Il contenuto della presente documentazione corrisponde ai prodotti e alle tecnologie descritte. Nonostante la continua
aspirazione alla perfezione, i dati riportati potranno essere modificati o integrati per esigenze tecniche e commerciali e neppure si
possono escludere discordanze e imprecisioni. Il contenuto della presente documentazione viene comunque sottoposto a
revisione periodica. Per aggiornamenti e chiarimenti non esitate a rivolgervi alla nostra struttura o a scriverci agli indirizzi e-mail
sopra riportati.

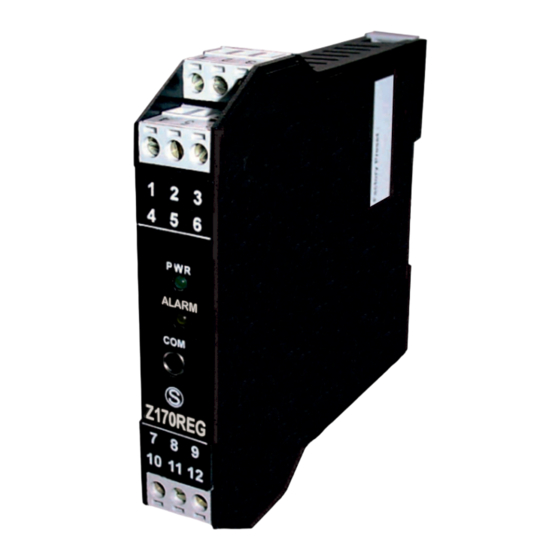

Z170REG
SENECA s.r.l.
Via Austria, 26 – 35127 – PADOVA – ITALY
Tel. +39.049.8705355 – 8705359 Fax. +39.049.8706287
Sito internet:
www.seneca.it
Riferimento commerciale:
Modulo convertitore universale
con 2 uscite analogiche
separate galvanicamente
Pag.
1
2
2
2
5
5
6
I N , O U T 1 , O U T 2 ,
alimentazione: separati
galvanicamente tra loro
9
IN, OUT1, OUT2:
9
Analogici e universali
10
Configurabili da Dip-Switch
Assistenza tecnica:
commerciale@seneca.it
MI002284-I
Serie Z
supporto@seneca.it
ITALIANO 1/16
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Seneca Z-Serie

Inhaltszusammenfassung für Seneca Z-Serie

  • Seite 49: Universalconvertermodul Mit Zwei Galvanisch Getrennten Analogausgängen

    Kommerziellen referenz: commerciale@seneca.it Dieses Dokument ist Eigentum der Gesellschaft SENECA srl. Ohne vorausgehende Genehmigung sind die Wiedergabe und die Vervielfältigung untersagt. Der Inhalt der vorliegenden Dokumentation entspricht den beschriebenen Produkten und Technologien. Die angegebenen Daten können aus technischen bzw. handelstechnischen Gründen abgeändert oder ergänzt werden.

  • Seite 50: Vorbereitende Hinweise

    -Möglichkeit der Speisung des Sensors bei Eingang in Strom (Klemme 7, Max. 17 V ) -Möglichkeit der Konfigurierung über DIP-Switches und Software (verfügbar auf www.seneca.it): Typ des Eingangs und des Ausgangs, Beginn/Ende der Skala für den gewählten Eingangs- und Ausgangstyp -Möglichkeit der Konfigurierung über Software (Easy): Eingangsfilter, Rejektion, Burn-Out usw.

  • Seite 51: Ausgänge

    Fehler, bezogen auf Präzision Thermische Linearitätsfehl den max. Stabilität Messbereich Eingang: strom und 0.1% 0.01%/°K 0.05% <1% (2) spannung Eingang TC: J, K, E, 0.1% 0.01%/°K 0.2°C <1% (2) T, N Eingang TC: R, S 0.1% 0.01%/°K 0.5°C <1% (2) Eingang TC: B (3) 0.1%...

  • Seite 52: Isolierungen Mit 1500

    ISOLIERUNGEN MIT 1500 V~ RS 232 Die Isolierungsspannung zwischen: -Stromversorgung -analogem Eingang OUT-V OUT-V -analogem Ausgang 1 OUT- OUT 2 OUT- OUT 1 -analogem Ausgang 2 beträgt 1500 V (Abbildung 1). Power Supply AC , DC 4.5 STROMVERSORGUNG A n d a s M o d u l z u 10 –...

  • Seite 53: Elektrische Anschlüsse

    5. SICHERHEITSMASSNAHMEN VOR DER BENUTZUNG Das Modul wurde für die Installation auf einer Schiene DIN 46277 in vertikaler Position konzipiert. Es ist untersagt, Gegenstände aufzulegen, die die Lüftungsschlitze verschließen. Es ist untersagt, das Modul neben Geräten zu installieren, die Wärme erzeugen. Als «Erschwerte Betriebsbedingungen»...

  • Seite 54: Eingänge (Anschluss Sensor S)

    EINGÄNGE (ANSCHLUSS SENSOR S) AUSGÄNGE 1 AUSGÄNGE 2 passives Modul Aktives Modul RTD 2 leiter Die Loop-Speisung Die Loop-Speisung (mA) erfolgt vom (mA) erfolgt vom Sensor Modul in spannung 11(+) 7(+) RTD 3 leiter 10(-) 11(-) in strom spannung mV/TC RTD 4 leiter in strom Mit R = 330 W...

  • Seite 55: Tabelle Der Dip-Switches

    7.2 TABELLE DER DIP-SWITCHES Das Modul erfasst die Parameter über DIP-Switch nur, wenn die DIPS-Switches des Moduls wie in den Tabellen 1, 2, 3 und 4 angegeben konfiguriert sind. Bei allen anderen Konfigurierungen der DIP-Switches werden ALLE Parameter aus dem Speicher erfasst, unabhängig von der Konfigurierung der DIP-Switches. In den folgenden Tabellen: Feld ohne Markierung bedeutet DIP-Switch auf 0 (Status OFF);...
  • Seite 56 Tabelle 3 – SKALENBEGINN FÜR GEWÄHLTEN EINGANGSTYP 6 7 8 Spannung Strom TC J TC K TC R TC S TC T 0 mA -200 °C -200 °C 0 °C 0 °C -200 °C 0.5 V 1 mA -100 °C -100 °C 100 °C 100 °C...

  • Seite 57: Stilllegung Und Entsorgung

    8. STILLLEGUNG UND ENTSORGUNG Entsorgung von elektrischen und elektronischen Abfällen (anwendbar innerhalb der Europäischen Union sowie in anderen Ländern mit Abfalltrennung). Das Symbol auf dem Produkt oder auf der Verpackung zeigt an, dass das Produkt nicht als Haushaltsabfall entsorgt werden darf. Es muss hingegen einer Sammelstelle für elektrischen und elektronischen Abfall zugeführt werden.

  • Seite 58: Defaultbedingung

    7.3 DEFAULTBEDINGUNG Die Defaultbedingung für die Kommunikationsparameter des Moduls wird in der folgenden Tabelle angegeben. Kommunikation Struktur der Kommunikationsge Adresse des Registerdaten schwindigkeit Knotens 9600 (Fester Wert) 1 (Fester Wert) Die Struktur der Registerdaten 8N1 bedeutet, dass der Register wie folgt strukturiert ist: 8 Bit Daten, keine Paritätskontrolle (N), 1 Stoppbit.

  • Seite 59: Beschreibung

    Die Bedingung «Alarmstatus vorhanden» entspricht dem Vorhandensein von zumindest einem der im Folgenden aufgeführten Fehler: Fehlertyp Beschreibung Betroffener Eingangstyp Die Weite des am Eingang erfassten Signals ist kleiner Eingangsfehler Spannung, Strom, Potentiometer, ( g r ö ß e r ) a l s d e r W e r t d e s S k a l e n b e g i n n s Thermoelement, (Skalenbereiches) des Eingangs oder der Sensor am Thermowiederstand...
  • Seite 60 Eingangstyp Hardwaregrenzwerte des Moduls Spannung 0 V; 10.5 V~ Strom 0mA; 21 mA~ Potentiometer 0; 100 % Thermoelementm TC J: -210°C; 1200°C. TC K: -270°C; 1370°C. TC R: -50°C;1760°C. TC S: -50°C;1760°C. TC T: -270°C; 400°C. TC B: 0;1820°C. TC E: - 270°C;...

  • Seite 61: Blockschema Des Moduls

    10.2 BLOCKSCHEMA DES MODULS POWER 19...28 V 10...40 V~ SUPPLY FILTER LIMITER 1 (0-19) LIMITER 2 Block Bedeutung Filter 0-19 Filter mit 20 Niveaus am Eingangssignal Converter analog/analog Limiter Begrenzer der Weite des Ausgangssignals MI002284-D DEUTSCH 13/16...
