SENECA
S
Serie Z-PC
Serie Z-PC
DE
Installationshandbuch
Inhalte:
- Allgemeine Eigenschaften
- Technische Spezifikationen
- Normen zur Installation
- Elektrische Anschlüsse
- Normen für den Anschluss an Modbus
- Einstellung DIP-Switch
- Digitale Ausgänge
- Anzeigen mit LED
- Werksparameter
SENECA s.r.l.
Via Austria, 26 – 35127 - PADUA – ITALIEN
Tel. +39.049.8705355 – 8705359 - Fax +39.049.8706287
Bittre besuchen Sie für die Handbücher zur Konfigurierungssoftware die Webseite
www.seneca.it
Dieses Dokument ist Eigentum der Gesellschaft SENECA srl. Ohne vorausgehende Genehmigung
sind die Wiedergabe und die Vervielfältigung untersagt. Der Inhalt der vorliegenden Dokumentation
entspricht den beschriebenen Produkten und Technologien. Die angegebenen Daten können aus
technischen bzw handelstechnischen Gründen abgeändert oder ergänzt werden.

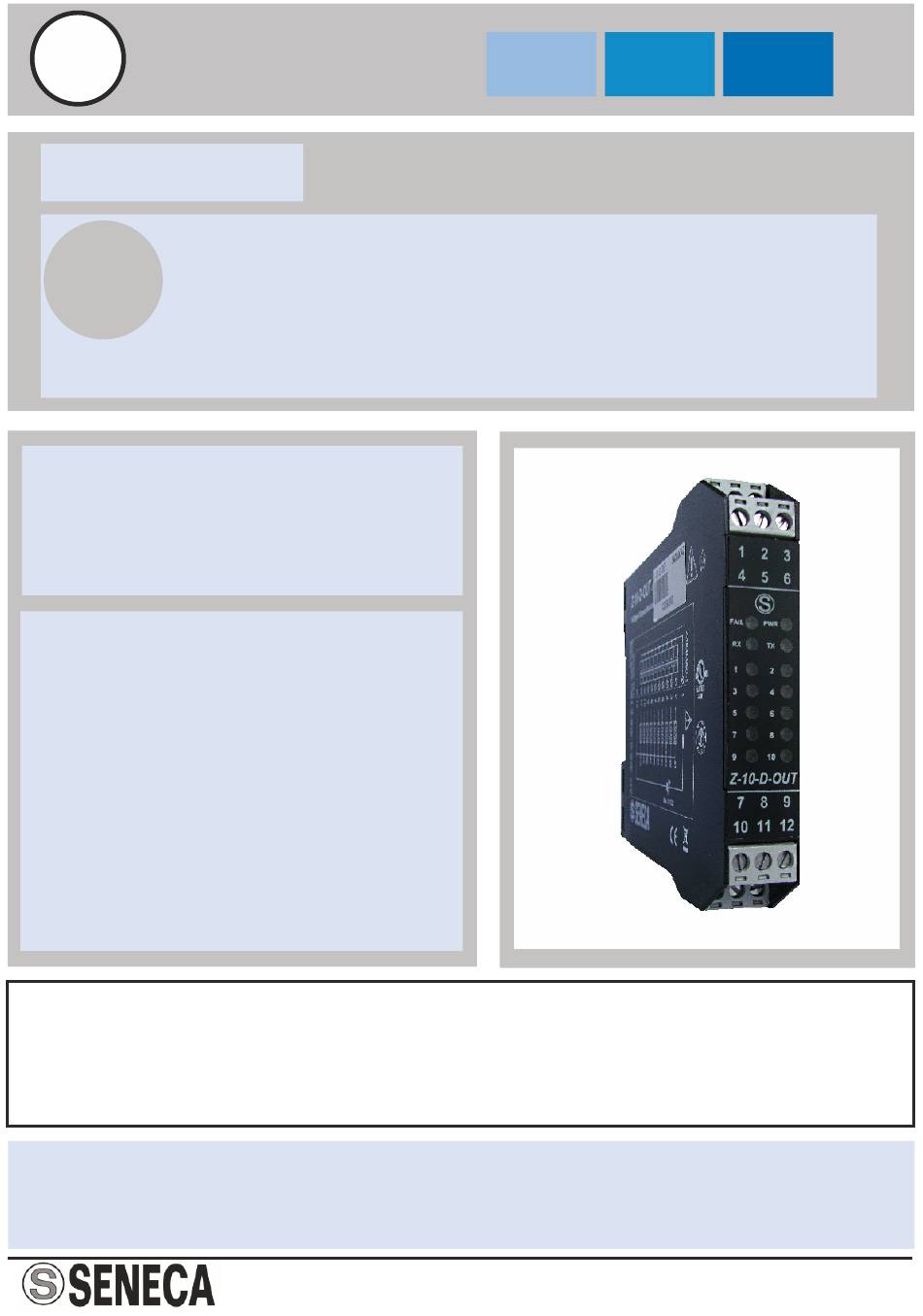

Z-10-D-OUT
Z-10-D-OUT
Modul 10 digitale Ausgänge
mit Protokoll Modbus an RS 485
MI000736-D
DEUTSCH 1/8
Werbung
Verwandte Anleitungen für Seneca Z-PC Serie
Inhaltszusammenfassung für Seneca Z-PC Serie
- Seite 1 Bittre besuchen Sie für die Handbücher zur Konfigurierungssoftware die Webseite www.seneca.it Dieses Dokument ist Eigentum der Gesellschaft SENECA srl. Ohne vorausgehende Genehmigung sind die Wiedergabe und die Vervielfältigung untersagt. Der Inhalt der vorliegenden Dokumentation entspricht den beschriebenen Produkten und Technologien. Die angegebenen Daten können aus technischen bzw handelstechnischen Gründen abgeändert oder ergänzt werden.
- Seite 2 ALLGEMEINE EIGENSCHAFTEN 10 MOSFET-Ausgänge mit gemeinsamem Minus, zu speisen gemeinsam mit einer max. Spannung von 30 Vdc und einer min. Spannung von 6 Vdc. Max. Tragkraft digitaler Ausgang: 0,5 A Widerstandslast und 0,5 A induktive Last mit max. Frequenz des Zyklusses Einschaltung/Ausschaltung von zwei Zyklen pro Sekunde. Abnehmbare Klemmen, Querschnitt 2,5 mm².
- Seite 3 STROMVERSORGUNG 10 ..40 V Spannung 19 ..28 V @ 50 ..60 Hz typisch: 1.5 W, Max: 2.5 W Aufnahme UMGEBUNGSBEDINGUNGEN Temperatur -10 ..+65°C (UL:-10..55°C) 30 ..90% a 40°C nicht kondensierend Feuchte Höhe bis zu 2.000 m über dem Meeresspiegel Lagerungstemperatur -20 ..+85°C Schutzgrad IP20...
- Seite 4 Steckverbindung IDC10 an. DIN- Schiene ELEKTRISCHE ANSCHLÜSSE STROMVERSORGUNG UND SCHNITTSTELLE MODBUS Die Stromversorgung und die Schnittstelle Modbus sind verfügbar bei Benutzung des Busses für die DIN-Schiene von Seneca, mit hinterer Steckverbindung IDC10 oder dem Zubehörteil Z-PC-DINAL2-17,5. DEUTSCH 4/8 MI000736-D...
- Seite 5 Hintere Steckverbindung (IDC 10) Auf der Abbildung wird die Bedeutung Power Supply AC + RS485 GND der verschiedenen Kontaktstifte der Power Supply AC- RS485 A Steckverbindung IDC10 angegeben, falls die Signal direkt abgegriffen werden sollen. IDC 10 RS485 B Einsatz des Zubehörteils Z-PC-DINAL2-17,5 Bei Verwendung des Zubehörteils Z-PC- DINAL2-17,5 können die Signale an der Klemmleiste abgegriffen werden.
- Seite 6 Hinweise: Die Speisung für diese Lasten MUSS direkt über die Klemme 1 erfolgen (max. 30 Vdc). Die Rückleitungen der Lasten MÜSSEN zusammen an die Klemme 12 angeschlossen werden. Der Gesamtstrom, die Summe des max. Spitzenstroms aller Lasten, der in Klemme 1 eingehen kann, MUSS mit einer flinken Sicherung oder einem gleichwertigen Schutz AUF 5 A BEGRENZT WERDEN.
- Seite 7 BASIS-MODBUS-REGISTER UND ANZEIGE ÜBER LED Holding register Beschreibung Register Name Der Status der Bits dieses Registers kontrolliert die 40003 OUTPUT Ausgänge: Ausgang 1: 40003.0 Ausgang 2: 40003.1 Ausgang 3: 40003.2 Ausgang 4: 40003.3 Ausgang 5: 40003.4 Ausgang 6: 40003.5 Ausgang 7: 40003.6 Ausgang 8: 40003.7 Ausgang 9: 40003.8 Ausgang 10: 40003.9...
- Seite 8 Möglichkeit der Einstellung eines Sicherheitstimers, der angibt, nach welcher Zeit die Ausgänge auf einen vorherbestimmten Sicherheitszustand gestellt werden. Für die Änderung der Parameter stehen im Download-Bereich der Webseite www.seneca.it die Kommunikations-Software-Anwendungen Z-NET und EASY-Z-PC zur Verfügung. Bitte konsultieren Sie für weitergehende Informationen zur Liste der Register und ihrer Funktionen das BENUTZERHANDBUCH.
