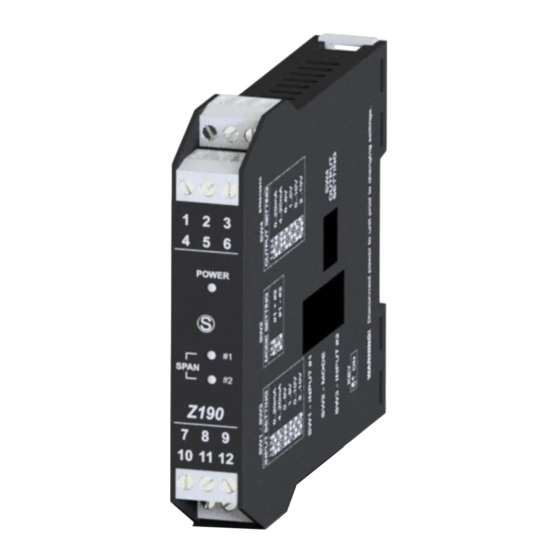

Z190
D
SUMMIERER-SUBTRAHIERER MIT ZWEI
EINGÄNGEN UND GALVANISCHER TRENNUNG
ALLGEMEINE EIGENSCHAFTEN
zwei unabhängig über DIP-Switches programmierbare Eingänge für
Signale in Strom 0 – 20 mA und 4 – 20 mA mit aktiver oder passiver
Verbindung oder in Spannung 0 – 5 V, 1 – 5 V, 0 – 10 V und 2 – 10 V;
unabhängig über DIP-Switches programmierbarer Ausgang für
Signale in Strom 0 – 20 mA und 4 – 20 mA mit aktiver oder passiver
Verbindung oder in Spannung 0 – 5 V, 1 – 5 V, 0 – 10 V und 2 – 10 V;
Anzeige Stromversorgung vorhanden auf der Front;
Isolierung mit 3 Punkten Stromversorgung/Eingänge/Ausgang: 1.500
Vac
TECHNISCHE SPEZIFIKATIONEN
Stromversorgung
Eingänge:
Ausgang:
Umgebungsbedingungen
Fehler, bezogen auf die
Eingangsskala:
Schutz
Ausgänge/Speisung
Normen:
Klasse A
Industrieumgebung
19 - 40 Vcc, 19 - 28 Vca 50 - 60Hz, max 2.5W.
Zwei unabhängig programmierbare Eingänge für Signale in:
- Strom 0 – 20 mA und 4 – 20 mA mit aktiver Verbindung
(Loop-Speisung ca. 20 Vdc nicht stabilisiert) oder
passiv (Eingangsimpedanz 100 Ohm).
- Spannung 0 – 5 V, 1 – 5 V, 0 – 10 V und 2 – 10 V
(Eingangsimpedanz > 500 kOhm)
Programmierbar für Signal in:
- Strom 0 – 20 mA und 4 – 20 mA mit aktiver Verbindung
(Loop-Impedanz < 600 Ohm) oder passiv.
- Spannung 0 – 5 V, 1 – 5 V, 0 – 10 V und 2 – 10 V
(Lastimpedenz > 2 kOhm).
Temperatur: 0..50 °C, Feuchtigkeit min: 30 %, max. 90 % bei 40 °C
nicht kondensierend (siehe Abschnitt Installationsnormen).
Thermischer Koef.
Kalibrierung
0,02%/°C
0,2%
gegen impulsive Überspannungen 400 W/ms
Speisung der Loops geschützt gegen Kurzschluss
Das Instrument entspricht den folgenden Normen:
EN50081-2 (elektr. Emission, industrielle Umgebung)
EN61000-6-2 (elektromagnetische Immunität, industrielle
Umgebung)
EN61326/A1
EN61010-1 (Sicherheit).
MI000292-D
Linearität
EMI (Leistung A)
0,05%
0,3%
DEUTSCH - 1/8
