INSTALLATIONSHANDBUCH

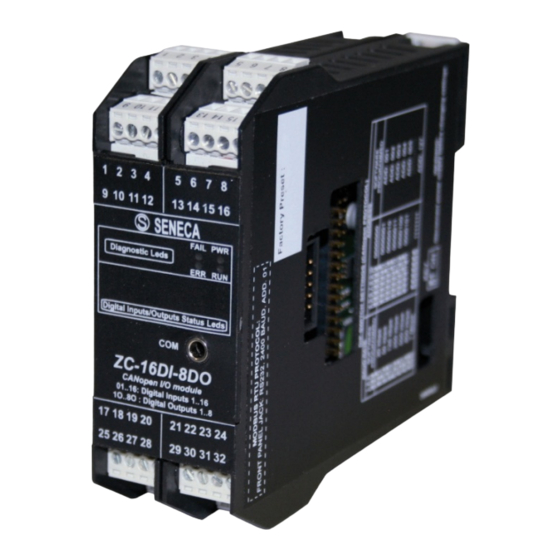

ZC-16DI-8DO
Modul I/O CANopen /MODBUS
16 Digitaleingänge - 8 Digitalausgänge
DE
SENECA s.r.l.
Via Austria, 26 – 35127 – PADOVA – ITALIEN
Tel. +39.049.8705355 - 8705359 - Fax +39.049.8706287
Für Handbücher in französischer, deutscher und englischer Sprache sowie
Konfigurierungssoftware die Website
www.seneca.it/products/zc-16di-8do
besuchen.
Dieses Dokument ist Eigentum der Gesellschaft SENECA srl. Ohne vorausgehende Genehmigung sind die Wiedergabe und die
Vervielfältigung untersagt. Der Inhalt der vorliegenden Dokumentation entspricht den beschriebenen Produkten und Technologien. Die
angegebenen Daten können aus technischen bzw. handelstechnischen Gründen abgeändert oder ergänzt werden.
MI00153-5-DE
DEUTSCH - 1/8
ÜBERSETZUNG DER ORIGINALANWEISUNG-DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Seneca ZC-16DI-8DO
Inhaltszusammenfassung für Seneca ZC-16DI-8DO
- Seite 1 Dieses Dokument ist Eigentum der Gesellschaft SENECA srl. Ohne vorausgehende Genehmigung sind die Wiedergabe und die Vervielfältigung untersagt. Der Inhalt der vorliegenden Dokumentation entspricht den beschriebenen Produkten und Technologien. Die angegebenen Daten können aus technischen bzw. handelstechnischen Gründen abgeändert oder ergänzt werden.
-
Seite 2: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN EN61000-6-4 elektromagnetische Emissionen, Industrieumgebungen. EN61000-6-2 (elektromagnetische Immunität, Industrieumgebungen). NORMEN EN 61010-1 (Sicherheit) Eine Sicherung mit einer max. Leistung von 2,5 A in der Nähe des Moduls installieren. ISOLIERUNG UMGEBUNGSBEDINGUNGEN Temperatur -20 – + 65°C Feuchtigkeit/Höhe 30 - 90 % nicht kondensierend, bis zu 2.000 m über dem Meeresspiegel -20 –... -
Seite 3: Layout Des Moduls
Handbuches. Das Modul darf ausschließlich von Technikern verwendet werden, die im Bereich elektrische Installationen qualifiziert sind. Die spezifische Dokumentation ist verfügbar auf der Website: www.seneca.it/products/z-gprs3. Die Reparatur des Moduls oder die Ersetzung von beschädigten Komponenten müssen vom Hersteller vorgenommen werden. Das Produkt muss in angemessener Weise gegen elektrostatische Entladungen geschützt werden. -
Seite 4: Verwendung Des Zubehörs Z-Pc-Dinal
Steckverbindung IDC10 angegeben, falls die Signale direkt abgegriffen werden sollen. Abb. 1d Abb. 1c Z-PC-DIN STROMVERSORGUNG UND SCHNITTSTELLE CAN/MODBUS Die Stromversorgung und die Schnittstelle CAN/Modbus sind verfügbar bei Benutzung des Busses für die Omega-Schiene von Seneca, mit hinterer Steckverbindung IDC10 oder dem Zubehörteil Z-PC- DINAL-35. DEUTSCH - 4/8... -
Seite 5: Elektrische Anschlüsse
ELEKTRISCHE ANSCHLÜSSE ANSCHLÜSSE DIGITALAUSGÄNGE AN KLEMMEN ANSCHLÜSSE DIGITALAUSGÄNGE AN KLEMMEN Empfohlen zur Speisung von Relais mit 24 V. Grenzen Sie den eingehenden Gesamtstrom an der Stromversorgungsklemme der Ausgänge durch eine Begrenzen Sie den Gesamtstrom an der flinke Sicherung oder eine äquivalente Stromversorgungsklemme mit einer flinken Sicherung Schutzvorrichtung auf 4 A. -
Seite 6: Normen Für Den Anschluss An Modbus
Das Modul weist am frontalen Paneel eine Steckverbindung Mikro-USB für die Kommunikation mit der Konfigurierungssoftware auf. Konsultieren Sie für die Tool für die Konfigurierung des Produkts die Website: www.seneca.it/prodotti/zc-24do. Die folgenden Anschlussparameter werden angegeben: Adresse: 1, Baudrate: 2400 Baud, Parität: keine, Stoppbit: 1. -
Seite 7: Anzeigen Mit Leds Auf Der Front
- Protokoll CANopen / - Kommunikationsparameter: 20 K Addr. 127 - Bei Fail weisen alle Ausgänge den Wert 0 auf. Für alle Änderungen der Parameter steht im Download-Bereich der Website www.seneca.it die Kommunikationssoftware Z-NET 4 und EASY SETUP zur Verfügung. - Seite 8 Baudrate und der Adresse in Abhängigkeit von der Einstellung der DIP-Switches angegeben: ZUBEHÖR Code Beschreibung Z-PC-DINAL1-35 Halterung Hutschiene mit Klemmen für Stromversorgung P= Z-PC-DIN1-35 DIN-Halterung mit einem Slot für hintere KONTAKTE Technischer Support: Informationen zum Produkt support@seneca.it commerciale@seneca.it DEUTSCH - 8/8...
