MESSEINGÄNGE
(*) für die Nutzung des Stromeingangs muss der entsprechende DIP-Switch geschlossen
(ON) sein. Diese Operation schaltet einen Widerstand von 100 Ohm parallel zu den
Eingangsklemmen und gestattet die Erzielung eines Signals von +/- 2.000 mV anstelle
von +/- 20 mA.
SPS-SCHNITTSTELLE
Die SPS-Schnittstelle basiert auf drei Signalen vom Typ PNP, angepasst für den
Anschluss an die meisten handelsüblichen SPSs.
Sie besteht aus einem CLOCK-Signal, erzeugt von der SPS (Transistorausgang) sowie
einem DATA-Signal und einem STROBE-Signal, erzeugt vom Modul. Bei jedem
Programmzyklus sendet die SPS ein CLOCK-Signal (siehe Zeitsteuerungsdiagramm);
das Modul weist seinerseits am Ausgang DATA ein Bit der 80 (max.) vorgesehenen auf, 16
für jeder vollständigen Wert.
Das Modul erzeugt auch ein STROBE-Signal am Ende der Bitsequenz, das der SPS
anzeigt, dass die Daten vollständig sind; die SPS muss in ein Gleitregister den Status des
DATA-Signals eintragen, das der negativen Umschaltung des CLOCK-Signals entspricht
(zu diesem Zeitpunkt ist das Signal mit Sicherheit gültig, auch unter Berücksichtigung der
Verzögerungszeit des Digitaleingangs der SPS). Wenn das STROBE-Signal positiv ist,
sind die Daten vollständig und können abgespeichert werden.
Auf diese Weise kann eine beliebige SPS die 4 verfügbaren Kanäle mit Refresh-Zeiten
lesen, die den Erfassungszeiten des Moduls selbst ähnlich sind. Die Erfassungszeit kann
wie folgt errechnet werden: Zykluszeit der SPS x Anzahl der Kanäle x 32; falls die
Zykluszeit 5 ms beträgt, ergibt sich eine Erfassungszeit von 640 ms.

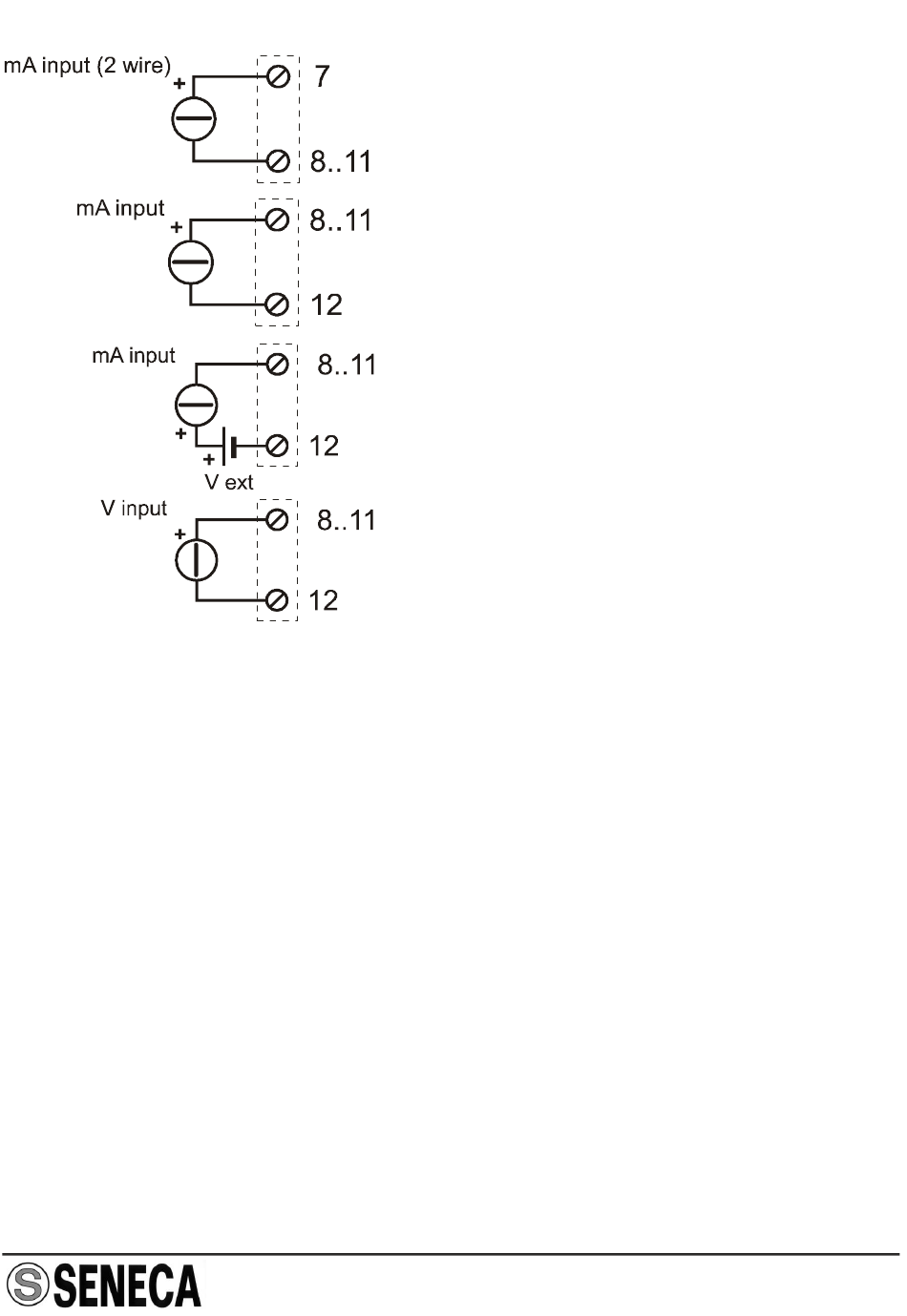

Anschluss für passiven Sensor (2 Leiter) 4..20
mA. (*)
In dieser Modalität können max. zwei Sensoren
angeschlossen werden. Das Modul kann nicht
mehr als 40 mA liefern.
Anschluss der aktiven Sensoren 4..20 mA oder
0..20 mA. (*)
Anschluss der passiven Sensoren (2 Leiter)
4..20 mA, extern gespeist. (*)
Anschluss der Sensoren mit Spannung von bis
zu +/-10 Vdc.
MI00062 -D
3
DEUTSCH - 3/8
