Danfoss TPOne-M Installationsanleitung Seite 5

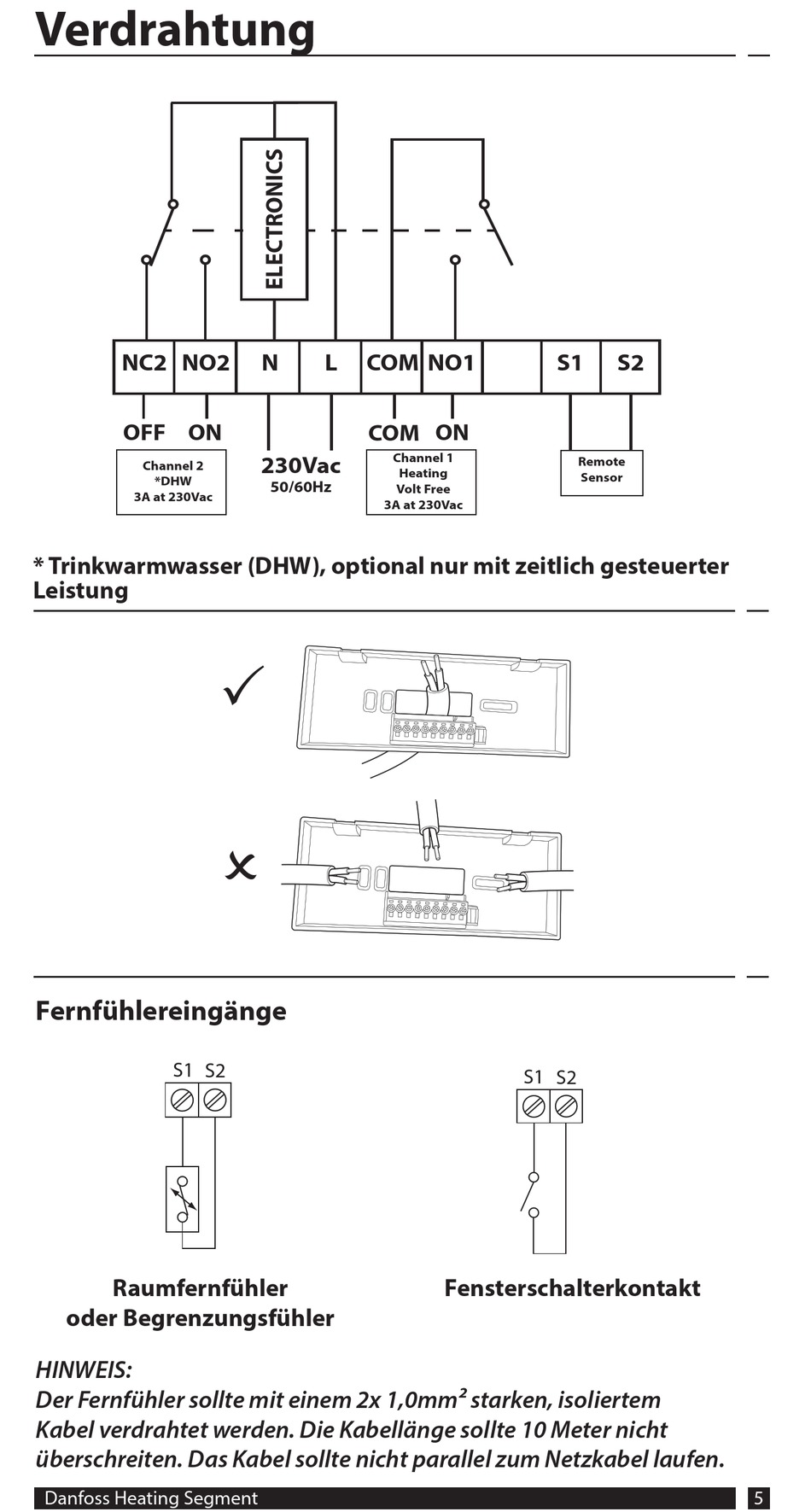

Verdrahtung
NC2 NO2
OFF
Channel 2
*DHW
3A at 230Vac
* Trinkwarmwasser (DHW), optional nur mit zeitlich gesteuerter
Leistung
Fernfühlereingänge
S1 S2
Raumfernfühler
oder Begrenzungsfühler
HINWEIS:
Der Fernfühler sollte mit einem 2x 1,0mm² starken, isoliertem
Kabel verdrahtet werden. Die Kabellänge sollte 10 Meter nicht
überschreiten. Das Kabel sollte nicht parallel zum Netzkabel laufen.
Danfoss Heating Segment
N L
ON
230Vac
50/60Hz
P
O
COM NO1
COM ON
Channel 1
Heating
Volt Free
3A at 230Vac
Fensterschalterkontakt
S2
S1
Remote
Sensor
S1 S2
5
