Lage der Schrauben

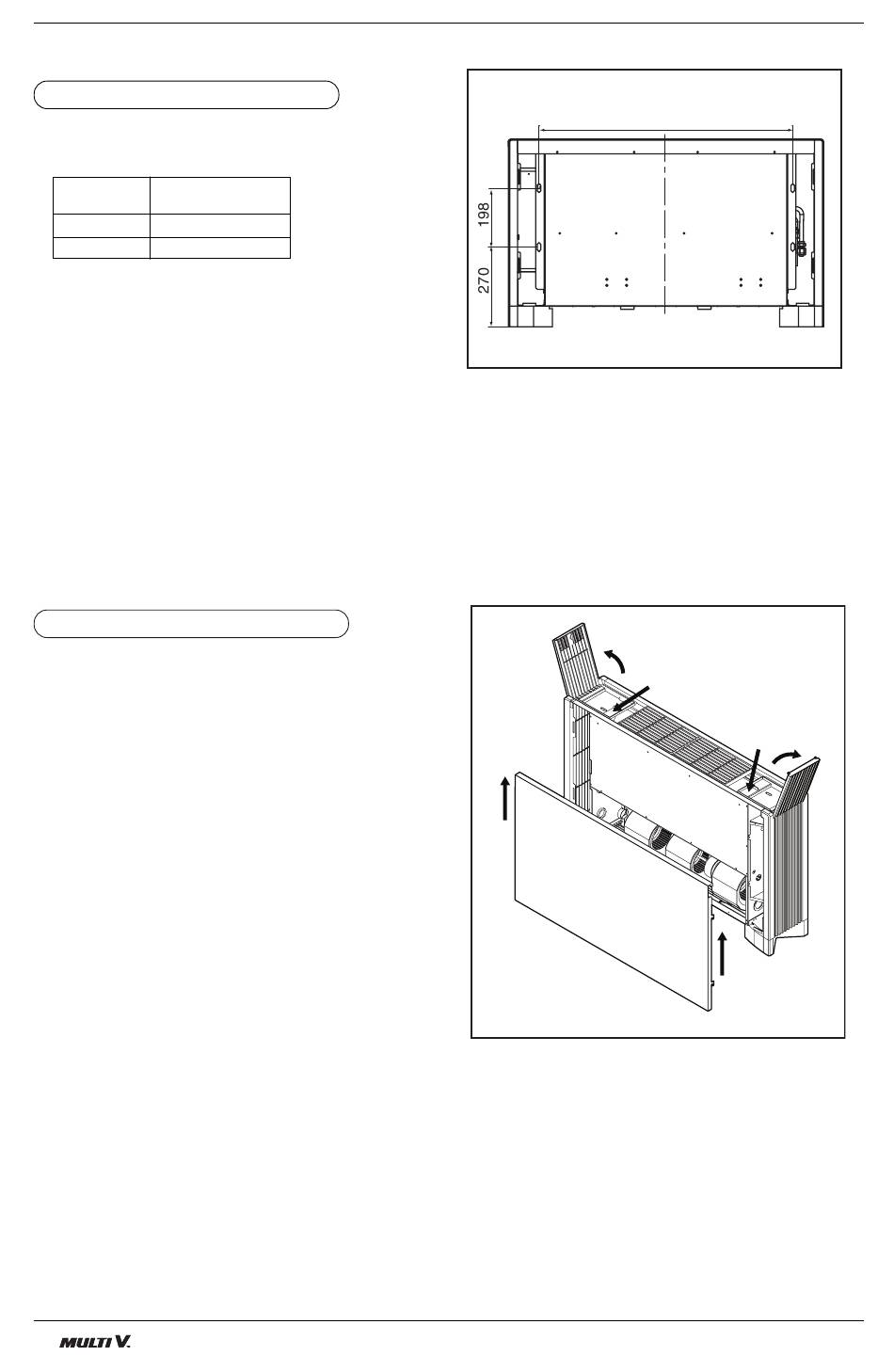

• Lage der Bohrlöcher zur Wandmontage
(Angaben in mm)
Modell
CEA, CEU
CFA, CFU
1. Das Gerät muss an der Halterung montiert wer-
den. Stellen Sie sicher, dass die Wand das
gesamte Gewicht des Gerätes tragen kann. Bei zu
geringer Tragkraft muss die Wand vor der Montage
des Gerätes verstärkt werden.
2. Für den Lufteinlass muss unter dem Gerät ein
Mindestabstand von 100 mm eingehalten werden.
Das Gerät sollte eben montiert werden, so dass
ein leichter Wasserabfluss gewährleistet wird. Bei
einem schräg montierten Gerät können Leckstellen
auftreten.
3. Bei bestimmten Wandbauweisen könnten die
Betriebsgeräusche verstärkt werden.
Frontblende abnehmen/anbringen
• Frontblende abnehmen/anbringen
(1) Öffnen Sie die Klappe des Schaltkastens (links und
rechts)
(2) Lösen Sie die Schrauben (links und rechts)
(3) Heben Sie die Frontblende des Gerätes an
• Die Blenden werden in umgekehrter Reihenfolge
wieder angebracht.
8
8
Innengerät
Innengerät
A
858
1136
A
(1)
(2)
(3)
(2)
(1)
