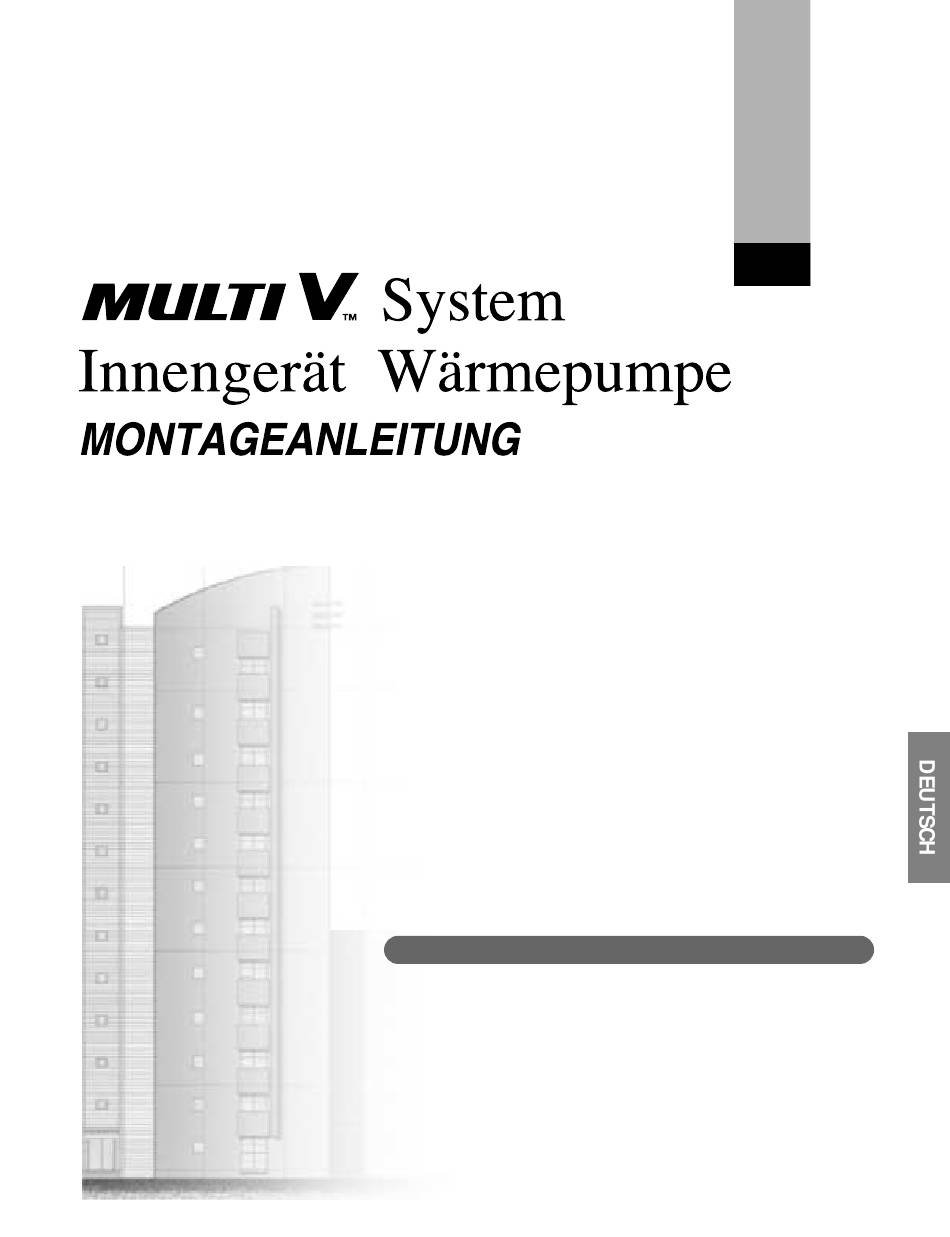

Modell Nr: Reihe CRNN-CA/CB/CC/CD
Type: Standgerät
WICHTIG
• Lesen Sie diese Anleitung vor der Montage des Gerätes
vollständig durch.
• Die Montage darf nur durch qualifiziertes Personal und muss
gemäß den nationalen Bestimmungen für elektrische
Anschlüsse erfolgen.
• Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum
späteren Gebrauch an einem sicheren Ort auf.
LG
Werbung
Verwandte Anleitungen für LG MULTI V CRNN-CA Serie
Inhaltszusammenfassung für LG MULTI V CRNN-CA Serie
- Seite 1 Modell Nr: Reihe CRNN-CA/CB/CC/CD Type: Standgerät WICHTIG • Lesen Sie diese Anleitung vor der Montage des Gerätes vollständig durch. • Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. • Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren Gebrauch an einem sicheren Ort auf.
- Seite 2 Standerät-Klimaanlag Montageanleitung INHALTSVERZEICHNIS Arbeitsvorgänge Installationsteile Benötigtes Werkzeug Installationsteile .....3 Sicherheitshinweise....4 Montage Niveau Schrauben und Duebel Schraubenzieher Auswahl des besten Standorts Verbindungskabel Elektrischer Bohrer ..........7 Wandbohre Wasserwage Montage der Innengerät..8 Leitungen: für Gas Lötwerkzeugsatz für Flüssigkeifen Gegenhalteschlüssel Isolierter Abflussch lauch Schraubenschluessel Überprüfen Sie den Abfluss..9 Weiterer Abflupsch lauch Verkabelung......10...
- Seite 3 Installationsteile Installationsteile Luftausalss Fernbedienung Luftfilter Lufteinlass (Andere) Name Plasteband Wärmedämmung Menge 4 EA 1 SET • Bexitzer-Handlbnch • Montageanleitung Form für gas für Flüssigkeiten Montageanleitung 3...
- Seite 4 Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden. Lesen Sie vor der Montage des Raum-Klimagerätes dieses Handbuch sorgfältig durch. Beachten Sie angegebene Vorsichtshinweise mit wichtigen sicherheitsrelevanten Informationen. Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen.Die Schweregrade werden durch folgende Symbole gekennzeichnet.
- Seite 5 Sicherheitshinweise Netzkabel nicht verändern oder Das Klimagerät sollte bei extrem hoher Das Gerät vorsichtig auspacken und verlängern. Luftfeuchtigkeit oder bei geöffneten montieren. Türen/Fenstern nicht lange betrieben werden. • Es besteht Feuer- oder Stromschlaggefahr. • Feuchtigkeit könnte kondensieren und • Scharfe Kanten bergen Verletzungsgefahr. Möbel befeuchten oder beschädigen Besonders auf Gehäusekanten und Lamellen des Kondensators und...
- Seite 6 Installation VORSICHT Installation Nach der Montage oder Reparatur des Ablassschlauch zum ordnungs- Das Gerät immer waagerecht mon- Gerätes immer auf Gaslecks (Kältemit- gemäßen Wasserabfluss montieren. tieren. tel) überprüfen. • Ein niedriger Kältemittelstand kann zum • Mangelhafte Verbindungen können • So werden Vibrationen oder Wasserlecks Ausfall des Gerätes führen.
- Seite 7 Montage Montage Auswahl des besten Standorts • Es sollten sich keine Wärme- oder Dampfquellen in der Nähe der Einheit befinden. • Es sollten sich keine Hindernisse in der Luftzirkulation befinden. • Eine Position, an der die Luftzirkulation innerhalb des Raumes gut ist. •...
- Seite 8 Montage Montage der Innengerät 1) Anschluss der Rohre an das Innengerät • Richten sie die Mitte der Rohrleitung nach Verbiegen eines Endes des Anschlussrohres aus und ziehen sie die Schraubenmutter per Hand fest. • Ziehen sie die mutter dann mit einem Isolierung Drehmomentschlüssel bis zum klicken fest.
- Seite 9 Montage Überprüfen Sie den Abfluss 1. Entfernen sie den Luftfilter • Ziehen sie den Luftfilter aum Entfernen an der hal- terung etwas nach oben. 2. Überprüfen Sie den Abfluss. • Sprühen sie ein oder zwei Gläser Wasser auf den Verdunster. •...
- Seite 10 Montage Verkabelung Kabelanschlüsse an das Innengerät • Öffnen Sie die Abdeckung des Steuergehäuses, und schließen Sie das Kabel der Fernbedienung und das Netzkabel an. Abdeckung Steuergehäuse Klemmenblock im Innengerät Klemmenblock im Außengerät 1(L) 2(N) NETZEINGANG INNENGERÄT VORSICHT: Vergewissern Sie sich, dass die Klemmenschrauben fest angezogen sind. Innengerät...
- Seite 11 Montage VORSICHT: Bereiten Sie, nach der Überprüfung der obigen Bedingungen die Verkabelung wie folgt vor: 1) Schließen Sie das Klimagerät immer an einen eigenen Stromkreis an. Beachten Sie für die Verkabelung das Elektroschema auf der Innenseite der Abdeckung des Steuergehäuses. 2) Montieren Sie einen Sicherung zwischen Hauptnetz und der Einheit.
- Seite 12 Montage Installation der Fernbedienung • Obwohl sich der Raumtemperaturfühler innerhalb der Inneneinheit befindet, sollte die Fernbedienung an einem Ort montiert werden, der nicht direkten Sonnenlicht und hoher Luftfeuchtigkeit ausgesetzt ist. Installation der Fernbedienung • Wählen Sie eine Spritzwasser geschützte Position. •...
- Seite 13 Montage Verlegung Kondensatleitung Innengerät 1) Gefälle und Befestigung Kondensatleitung a) - Die Kondensatleitung muss mit einem Gefälle von mindestens 1:100 verlegt werden. - Die Kondensatleitung sollte so kurz wie möglich, und ohne Luftsäcke sein. Innengerät Gefälle mindestens 1:100 (1cm / 1m) b) - Es sollten Halteschrauben verwendet werden, um lange Rohrstücke zu unterstützen, um zu gewährleis- ten, dass das Gefälle von 1:100 beibehalten wird (PVC-Rohre sollten nicht gebogen werden).
- Seite 14 Anmerkund Innengerät...
