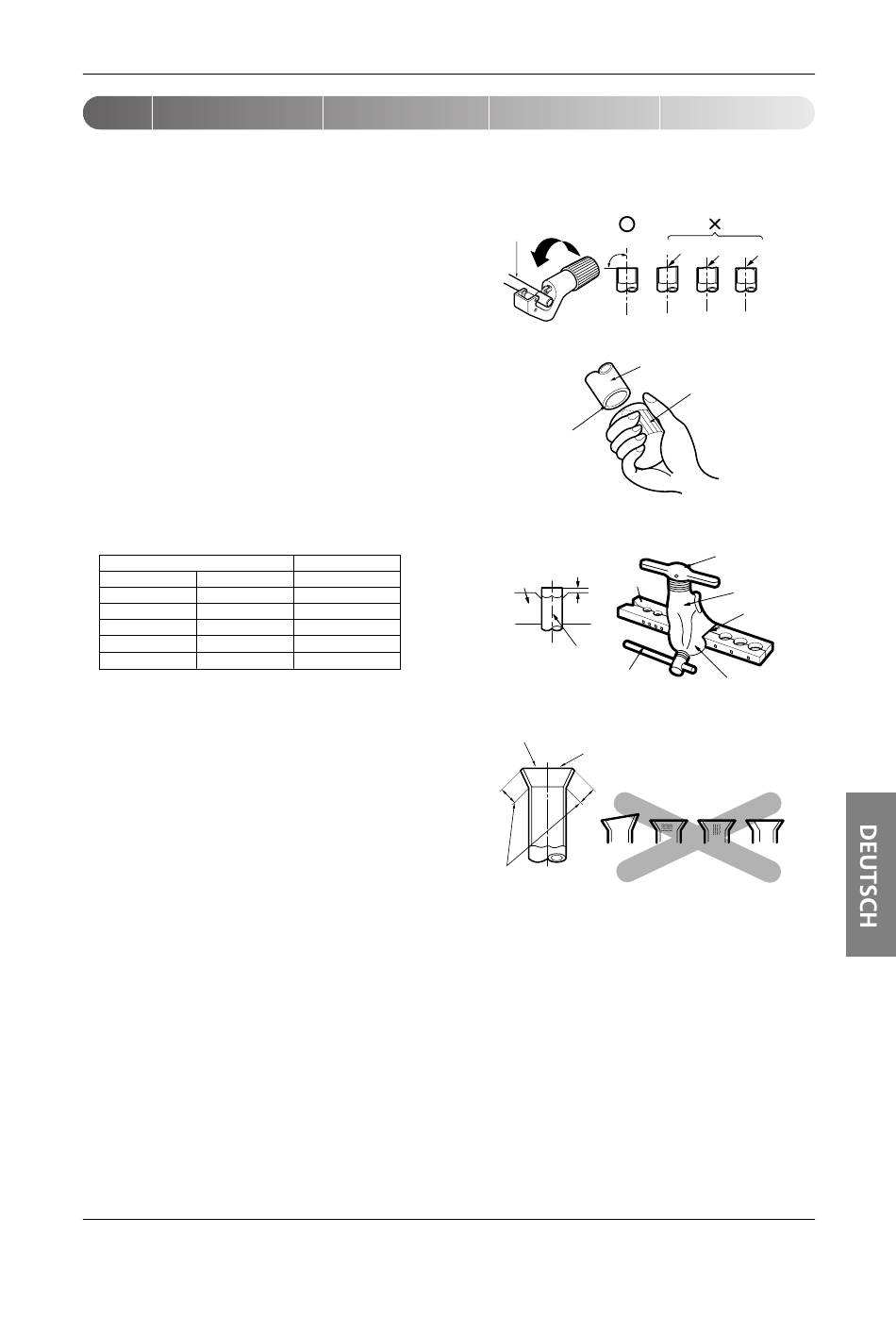

Vorbereiten der Rohre
Hauptursache für Gaslecks sind undichte Leitungen. Daher die Lötarbeiten wie folgt ausführen:
1. Rohre und Kabel zuschneiden
• Den mitgelieferten Bausatz verwenden.
• Abstand zwischen Innen- und Außeneinheit
messen.
• Rohre etwas länger als gemessen schneiden.
• Kabel ca. 1,5 m länger als gemessen schneiden.
2. Entgraten
• Jeglichen Grat vom Schnittstück entfernen.
• Das Rohr beim Entgraten nach unten halten, damit
keine Späne ins Innere gelangen.
3. Löten
• Benutzen Sie für die Bördeln ein Werkzeug für R-
410A wie unten gezeigt.
Außendurchmesser
mm
inch
Ø6.35
1/4
Ø9.52
3/8
Ø12.7
1/2
Ø15.88
5/8
Ø19.05
3/4
Das Kupferrohr in ein Rohr mit dem o.g. Durchmesser
pressen.
4. Testen
• Die Lötarbeit mit der nachfolgenden Abbildung ver-
gleichen.
• Sollte die Lötstelle nicht entsprechend sein, den
Vorgang wiederholen.
Kupferrohr
A
mm
Stange
0~0.5
0~0.5
0~0.5
0~1.0
0~1.0
Alle Rundungen müssen
gleichmäßig sein
Abgeschrägt Uneben Rau
90°
Rohr
Nach unten
richten
Stange
"A"
Kupferrohr
Klammergriff
Alle Rundungen glätten
Inneres leuchtet ohne Kratzer
= Löten falsch=
Schiefe
Oberfläche
Uneben
Montageanleitung 9
Installierung
Reibahle
Griff
Schiebestück
Konus
Rote Pfeilmarkierung
Beschädigt Gesprungen
Stärke
