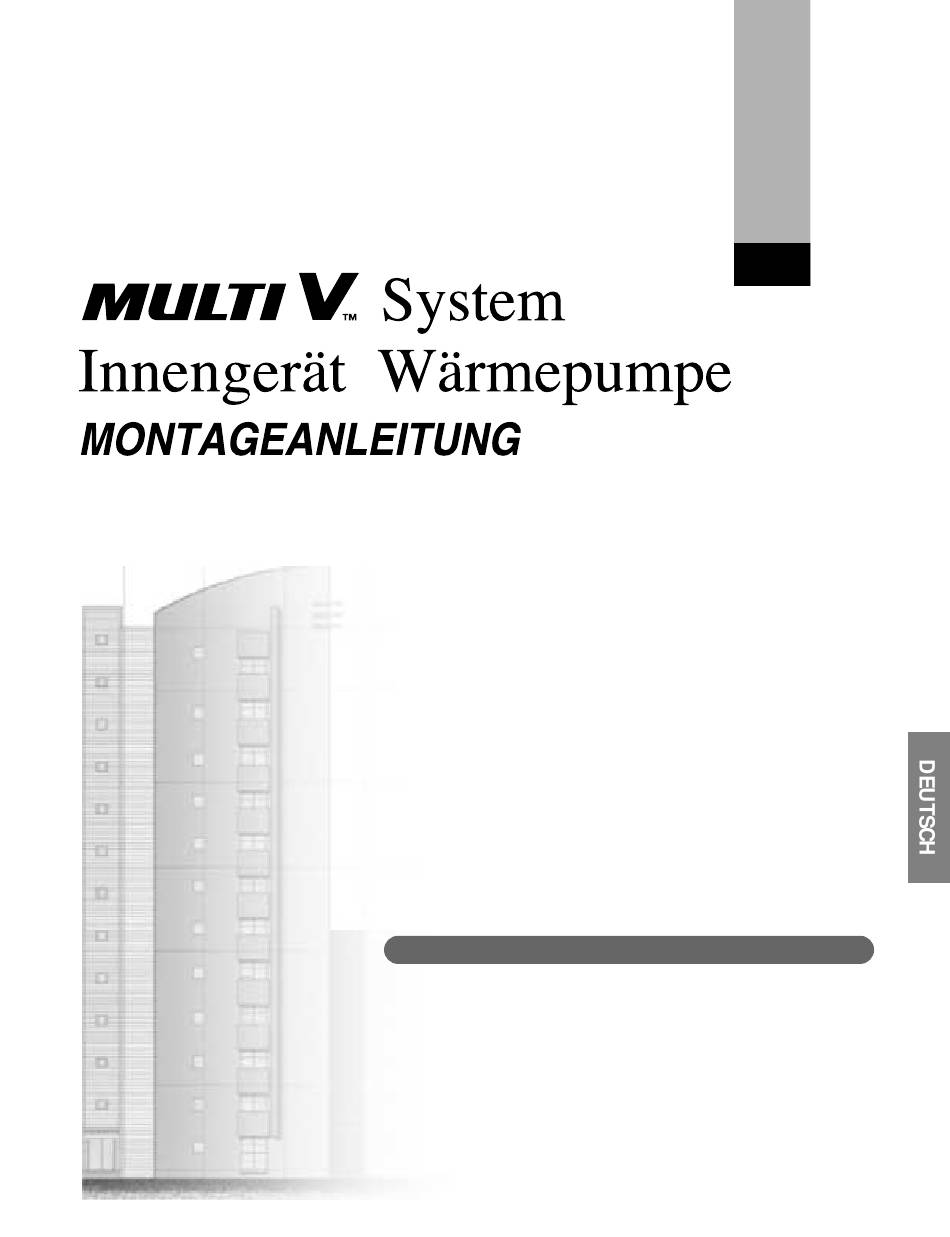

Modell Nr: Reihe CRNN-TE/TD
Type: Kassetten-Deckentyps- 4Weg
WICHTIG
• Lesen Sie diese Anleitung vor der Montage des Gerätes
vollständig durch.
• Die Montage darf nur durch qualifiziertes Personal und muss
gemäß den nationalen Bestimmungen für elektrische
Anschlüsse erfolgen.
• Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum
späteren Gebrauch an einem sicheren Ort auf.
LG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG Multi V CRNN-TE Serie
Inhaltszusammenfassung für LG Multi V CRNN-TE Serie
- Seite 1 Modell Nr: Reihe CRNN-TE/TD Type: Kassetten-Deckentyps- 4Weg WICHTIG • Lesen Sie diese Anleitung vor der Montage des Gerätes vollständig durch. • Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. • Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren Gebrauch an einem sicheren Ort auf.
-
Seite 2: Inhaltsverzeichnis
Kassetten-Klimaanlag Montageanleitung INHALTSVERZEICHNIS Arbeitsvorgänge Installationsteile Benötigtes Werkzeug Installationsteile .....3 Sicherheitshinweise....4 Montage Papierschablone für die lnstal- Niveau lation Schraubenzieher Auswahl des besten Standorts Schrauben und Duebel Elektrischer Bohrer ..........7 Verbindungskabel Wandbohre Wasserwage Abmessungen Deckenöffnung Leitungen: für Gas Lötwerkzeugsatz und Position Aufhängung ..8 für Flüssigkeifen Gegenhalteschlüssel (Refer to Product... -
Seite 3: Installationsteile
Installationsteile Installationsteile Lufte- inlass Luftauslass (Andere) Name Clip verwenden Abwasserleitung Plasteband Wärmedämmung Tellerscheibe Menge 1 EA 2 EA 8 EA 4 EA 1 SET • Papierschablone für die installation • Bexitzer- Handlbnch Form für gas • Montageanleitung für Flüssigkeiten Montageanleitung 3... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden. Lesen Sie vor der Montage des Raum-Klimagerätes dieses Handbuch sorgfältig durch. Beachten Sie angegebene Vorsichtshinweise mit wichtigen sicherheitsrelevanten Informationen. Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen.Die Schweregrade werden durch folgende Symbole gekennzeichnet. - Seite 5 Sicherheitshinweise Netzkabel nicht verändern oder Das Klimagerät sollte bei extrem hoher Das Gerät vorsichtig auspacken und verlängern. Luftfeuchtigkeit oder bei geöffneten montieren. Türen/Fenstern nicht lange betrieben werden. • Es besteht Feuer- oder Stromschlaggefahr. • Feuchtigkeit könnte kondensieren und • Scharfe Kanten bergen Verletzungsgefahr. Möbel befeuchten oder beschädigen Besonders auf Gehäusekanten und Lamellen des Kondensators und...
- Seite 6 Installation VORSICHT Installation Nach der Montage oder Reparatur des Ablassschlauch zum ordnungs- Das Gerät immer waagerecht mon- Gerätes immer auf Gaslecks (Kältemit- gemäßen Wasserabfluss montieren. tieren. tel) überprüfen. • Ein niedriger Kältemittelstand kann zum • Mangelhafte Verbindungen können • So werden Vibrationen oder Wasserlecks Ausfall des Gerätes führen.
-
Seite 7: Auswahl Des Besten Standorts
Installation Installation Auswahl des besten Standorts • Es sollten sich keine Wärme- oder Dampfquellen in der Nähe der Einheit befinden. • Es sollten sich keine Hindernisse in der Luftzirkulation befinden. • Eine Position, an der die Luftzirkulation innerhalb des Raumes gut ist. •... -
Seite 8: Abmessungen Deckenöffnung Und Position Aufhängung
Installation Abmessungen Deckenöffnung und Position Aufhängung • Die Abmessungen der Papierschablone für die Installation ist die gleiche wie die Abmessung der Deckenöffnung. Decke Deckenpaneel Wasserwaage CRNN126TEA0, CRNN186TEA0 TD Reihe 600 (Deckenöffnung) 875 (Deckenöffnung) 39.5 521 (Befestigungsschraube) 785 (Befestigungsschraube) 39.5 570 Abmessung der Einheit 840 Abmessung der Einheit Unit:mm Unit:mm... -
Seite 9: Verkabelung
Installation Decke Als Abstand von der Schraube zum Befestigungsschraube Halter sind 40 mm einzuhalten. (W3/8 oder M10) Mutter M10 Beilagscheibe Klimagerätgehäuse (W3/8 oder M10) (Zubehör) Deckenpaneel Deckenpaneel Federscheibe (M10) M10 Beilagscheibe (Zubehör) Papierschablone Halteschraube für Mutter Papierschablone (4 Stück) für Installation (W3/8 oder M10) Öffnen Sie das Deckenpaneel Einstellen der korrekten Höhe... -
Seite 10: Installation Der Zierblende
Installation Installation der Zierblende Entfernen Sie immer vor der Montage der Die Zierblende besitzt eine Einbaurichtung. Zierblende die Papierschablone. 1. Montieren Sie provisorisch zwei der Zierblenden-Befestigungsschrauben (M5 Sechskantschraube) am Gehäuse der Einheit. (Ziehen Sie sie auf ca. eine Länge von 10 mm an). Die Befestigungsschrauben (M5 Sechskantschraube) sind in der Schachtel des Innengeräts enthalten. -
Seite 11: Kondensatleitung Innengerät
Installation Kondensatleitung Innengerät • Die Kondensatleitung muss mit Gefälle verlegt wer- Aufwärtsverlegung Rohrschelle den (1:50 bis 1:100). Vergewissern Sie sich, dass die unzulässig Leitung nicht mit Gegengefälle verlegt wird, um ein Rückfließen zu verhindern. Innengerät • Achten darauf, beim Anschluss Kondensatverrohrung keine Gewalt auf den Kondensatanschluss des Innengeräts auszuüben. - Seite 12 Installation VORSICHT: Bereiten Sie, nach der Überprüfung der obigen Bedingungen die Verkabelung wie folgt vor: 1) Schließen Sie das Klimagerät immer an einen eigenen Stromkreis an. Beachten Sie für die Verkabelung das Elektroschema auf der Innenseite der Abdeckung des Steuergehäuses. 2) Montieren Sie einen Sicherung zwischen Hauptnetz und der Einheit.
-
Seite 13: Installation Der Fernbedienung
Installation Installation der Fernbedienung • Obwohl sich der Raumtemperaturfühler innerhalb der Inneneinheit befindet, sollte die Fernbedienung an einem Ort montiert werden, der nicht direkten Sonnenlicht und hoher Luftfeuchtigkeit ausgesetzt ist. Installation der Fernbedienung • Wählen Sie eine Spritzwasser geschützte Position. •... -
Seite 14: Verlegung Kondensatleitung Innengerät
Installation Verlegung Kondensatleitung Innengerät 1) Gefälle und Befestigung Kondensatleitung a) - Die Kondensatleitung muss mit einem Gefälle von mindestens 1:100 verlegt werden. - Die Kondensatleitung sollte so kurz wie möglich, und ohne Luftsäcke sein. Innengerät Gefälle mindestens 1:100 (1cm / 1m) b) - Es sollten Halteschrauben verwendet werden, um lange Rohrstücke zu unterstützen, um zu gewährleis- ten, dass das Gefälle von 1:100 beibehalten wird (PVC-Rohre sollten nicht gebogen werden). -
Seite 15: Kondensatgrundleitung
Installation 3) Kondensatgrundleitung a) Es ist übliche Praxis Anschlüsse an die Hauptleitung von oben her auszuführen. Die Leitung nach dem Zusammenschluss sollte so groß wie möglich sein. Richten Sie die Öffnung der Rohrentlüftung nach unten, um zu verhindern, das Fremdstoffe in das System eindringen. Rohr nach unten richten Rohrentlüftung... - Seite 16 Installation 5) Vorsicht 1. Die mögliche Förderhöhe des Kondensats beträgt bis zu 700mm. Daher muss die Leitung unter 700 mm verlegt werden. 1/50~1/100 2. Halten Sie mit der Kondensatleitung ein Gefälle von 1:50 - 1:100 ein. MAX 700mm Vermeiden Sie einen Rückfluss oder Steigung an jedem Punkt.
-
Seite 17: Alternativer Betrieb
Installation Alternativer Betrieb 1) System mit zwei Thermistoren (1) Öffnen Sie die hintere Abdeckung der Kabelfernbedienung, um den Modus einzustellen. (2) Wählen Sie eine der drei verfügbaren Modi. • Stellung 1: Raumtemperatursensor Schiebeschalter für 2 Thermistoren Die Raumtemperatur wird durch den Thermistor des R13H R12H OP5R16H...
