Installierung

MONTAGE DER KABEL-FERNBEDIENUNG

• Da sich der Sensor für die Raumtemperatur in der Fernbedienung befindet, sollte diese an einem Ort ohne direkte
Sonneneinstrahlung, hohe Luftfeuchtigkeit und ohne Kaltluftzufuhr montiert werden, um die richtige Raumtemperatur
einstellen zu können.
Die Fernbedienung sollte ca. 1,5 m über dem Boden und an einem Ort mit guter Luftzirkulation und einer mittleren
Raumtemperatur montiert werden.
Die Fernbedienung sollte nicht an Orten mit folgenden Eigenschaften montiert wer-
den:
- Orte mit Durchzug oder toten Winkeln hinter Türen und in den Ecken.
- Orte mit Warm- oder Kaltluftrohren.
- Orte mit direkter Sonneneinstrahlung oder wärme erzeugenden Geräten.
- Orte mit Unterputz-Rohrleitungen und Kaminen.
- Nicht kontrollierbare Orte, wie z. B. an Wänden im Außenbereich.
- Diese Fernbedienung besitzt eine LED-Anzeige mit sieben Segmenten. Zur korrekten Darstellung der LEDs auf der
Fernbedienung sollte diese ordnungsgemäß montiert werden (s. Abb. 1).
(Die normale Höhe beträgt 1,2 bis 1,5 m über dem Boden)
falsch

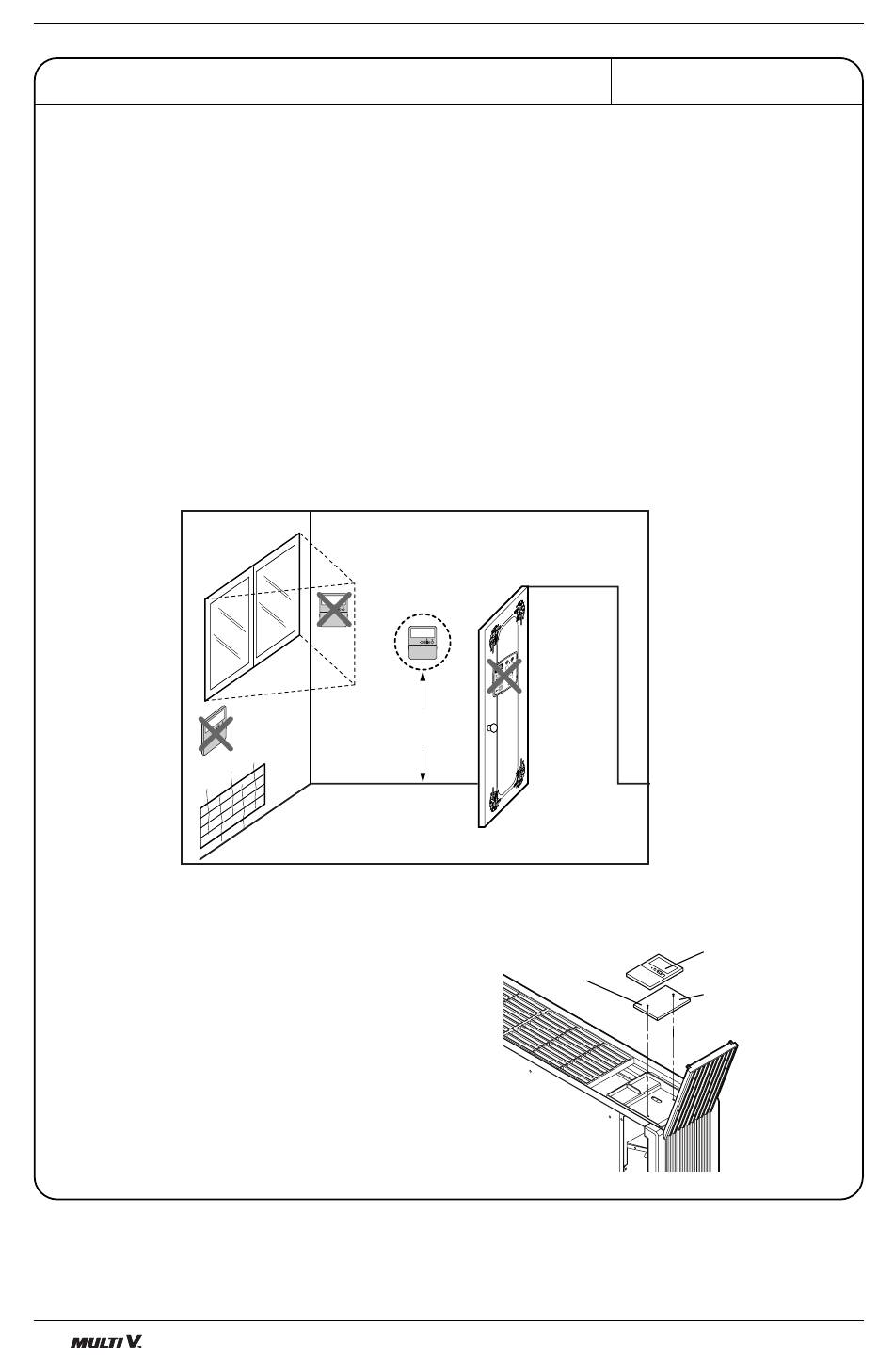

Abb. 1, Typische Montageorte für die Fernbedienung
• Die Fernbedienung (optional) wird bei Bedarf wie folgt
am Gerät befestigt. (nur CEA-Modell)
• Öffnen Sie die rechte Klappe der Schaltkastens und
schrauben Sie die Unterseite der Fernbedienung fest.
14 14 Innengerät Innengerät
AUTO SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION
Room Temp
HI AUTO Heater Preheat
MED JET Defrost Humidify
LO Filter Out door
Time ZONE 1 2 3 4
Timer On Off Operation unit Program set
Set no. Time 01 03 05 07 09 11 13 15 17 19 21 23
falsch
CTI ON
B FUN hea t
SU Pre idify
EE D Hea ter t Hum doo r
N SP AUT O Def ros Out
FA JET Filte r 3 4
MP HI 2 1
T TE p MED
SE m Tem LO 23
ON Roo ZO NE 21
ER ATI 19
OP e 17
ING Tim 15
SW m set 13
AU TO Pro gra
11
09
n unit 07
Ope ratio 05
03
Tim er Off e 01
On Tim
Set no.
richtig
AUTO SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION
Room Temp
HI AUTO Heater Preheat
MED JET Defrost Humidify
LO Filter Out door
Time ZONE 1 2 3 4
Timer Operation unit Program set
On Off
Set no. Time 01 03 05 07 09 11 13 15 17 19 21 23
falsch
1,5 Meter
Montage-
schraube
Hauptgehäuse der
Fernbedienung
Unterseite der
Fernbedienung
