Modell Nr.: Reihe CRNN-TE/TD
Type: Kassetten-Deckentyps-4Weg
WICHTIG
• Bitte lesen Sie vor der Montage und lnbetriebnahme des
Raum-Klimagerätes dieses handbuch sorgfältig durch.
• Bewahren Sie dieses Benutzerhandbuch nach dem Lesen
zum späteren Gebrauch an einem sicheren Ort auf.
LG
Das Stromversorgungsunternehmer
muss vorab die Installation einer
Klimaanlage genehmigen.
(Norm EN 61000-2, EN 61000-3)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG Multi V System
Inhaltszusammenfassung für LG Multi V System

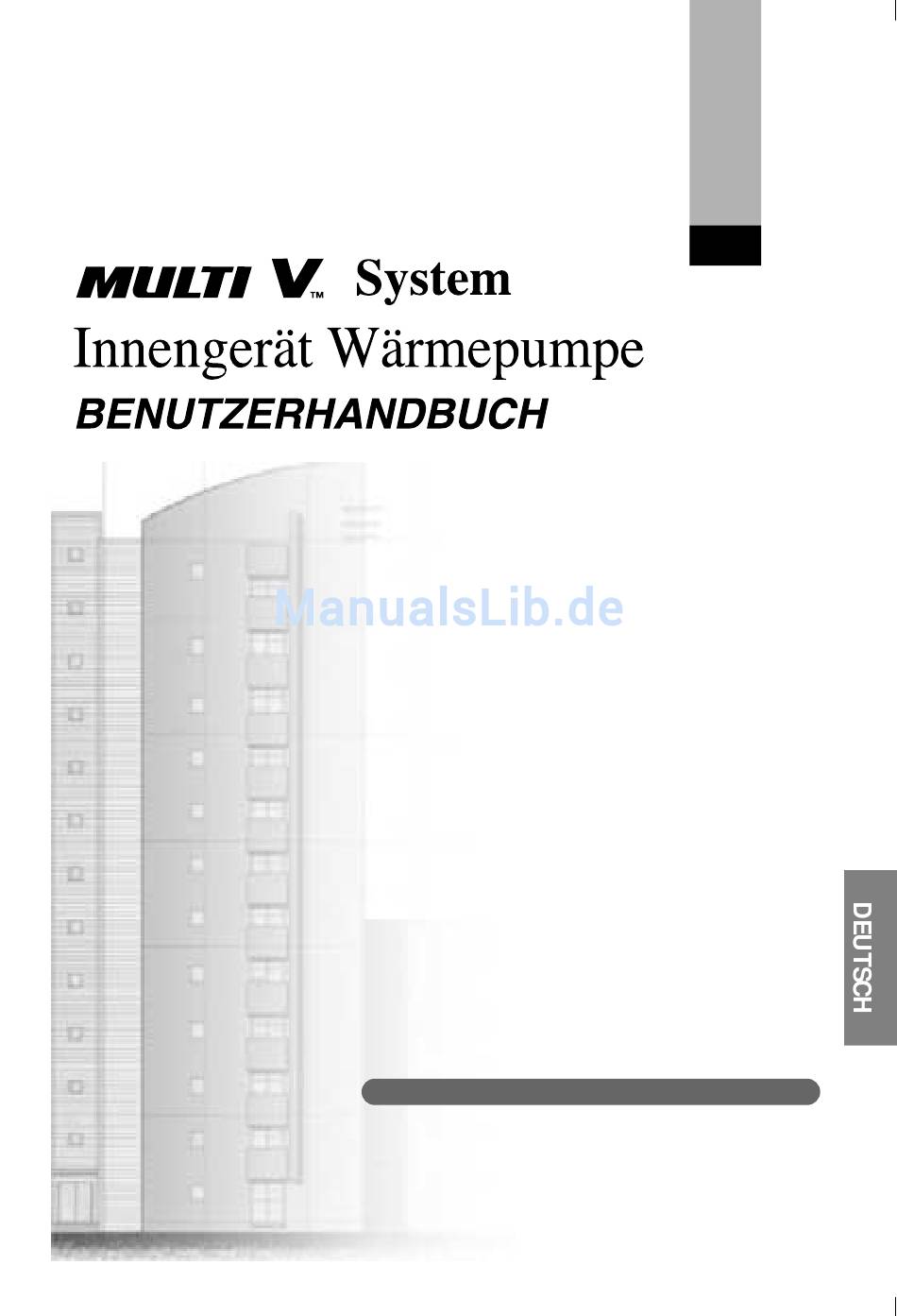

- Seite 1 Modell Nr.: Reihe CRNN-TE/TD Das Stromversorgungsunternehmer muss vorab die Installation einer Type: Kassetten-Deckentyps-4Weg Klimaanlage genehmigen. (Norm EN 61000-2, EN 61000-3) WICHTIG • Bitte lesen Sie vor der Montage und lnbetriebnahme des Raum-Klimagerätes dieses handbuch sorgfältig durch. • Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren Gebrauch an einem sicheren Ort auf.
-
Seite 2: Inhaltsverzeichnis
Kassetten-Deckentyps-4Weg Benutzerhandbuch INHALTSVERZEICHNIS FÜR IHRE AUFZEICHNUNGEN Sicherheitshinweise....3 Tragen Sie hier die Modell- und Seriennummer ein: Vor der Inbetriebnahme..8 Modell-Nr. Seriennr. Bedienungsanweisung ..9 Diese Nummern finden Sie auf einem Etikett an der Bezeichnung und Funktion Seite jedes Gerätes. der Fernbedienung .....9 Händlername Kaufdatum Einstellung... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden. Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen. Die Schweregrade werden durch folgende Symbole gekennzeichnet. Dieses Symbol bedeutet Lebensgefahr oder Gefahr schwerer WARNUNG Verletzungen. -
Seite 4: Betrieb
Sicherheitshinweise Netzkabel nicht verändern Das Gerät niemals selbst (vom Das Gerät vorsichtig oder verlängern. Kunden) montieren, entfernen auspacken und montieren. oder neu installieren. • Es besteht Feuer- oder • Es besteht Feuer-, Stromschlag-, • Scharfe Kanten bergen Stromschlaggefahr. Explosions- oder Verletzungsgefahr. - Seite 5 Sicherheitshinweise Es darf kein Wasser in Keine brennbaren Gase oder Gerät nicht für eine längere elektrische Bauteile Flüssigkeiten in der Nähe Zeit in geschlossenen des Gerätes lagern. Räumen betreiben. eindringen. • Es besteht die Gefahr von Feuer • Es könnte ein Sauerstoffmangel •...
- Seite 6 Sicherheitshinweise Wenn das Gerät eine längere Zeit nicht Es muss gewährleistet werden, dass niemand betrieben wird, Netzstecker ziehen oder auf das Außengerät tritt oder fällt. Sicherung ausschalten. • Es besteht die Gefahr von Beschädigungen oder • Es besteht die Gefahr von Verletzungen sowie von Ausfällen oder unbeabsichtigtes Einschalten des Beschädigungen des Gerätes.
- Seite 7 Sicherheitshinweise Lufteinlass und -auslass Zur Reinigung ein weiches Tuch Metallteile des Gerätes beim nicht verdecken. verwenden. Keine scharfen Reiniger, Entfernen des Luftfilters nicht Lösungen usw. verwenden. berühren. Sie sind sehr scharfkantig! • Ansonsten könnte das Gerät • Es besteht die Gefahr von Feuer, •...
-
Seite 8: Prior To Operation
Prior to Operation Vor der Inbetriebnahme Vorbereitung auf die Inbetriebnahme 1. Wenden Sie sich für die Installation an einen Fachinstallateur. 2. Gerät einem dedizierten schaltkreis. Benutzung 1. Dem direkten Luftstrom über längere Zeit ausgesetzt zu sein, kann der Gesundheit schaden. Setzen Sie Personen, Tiere oder Pflanzen nicht über längere Zeit dem direkten Luftstrom aus. -
Seite 9: Bedienungsanweisung
Bedienungsanweisung Bedienungsanweisung Bezeichnung und Funktion der Fernbedienung Kabelfernbedienung AUTO SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION Room Temp AUTO Heater Preheat Defrost Humidify Filter Out door Time ZONE 1 2 3 4 Timer Operation unit Program set Set no. Time Timer Cancel Program... -
Seite 10: Funkfernbedienung
Bedienungsanweisung Funkfernbedienung Dieses Klimagerät ist als Basisausstattung mit einer Kabelfernbedienung ausgestattet. Wenn Sie eine Funkfernbedienung wünschen, können Sie diese zusätzlich erwerben. 1. START/STOP TASTEN (EINAUSGESCHALTET) Signalgeber Der Betrieb beginnt, wenn man diese Taste gedrückt wird und endet, wenn man sie noch einmal gedrückt wird. 2. -
Seite 11: Einstellung Funkfernbedienung
Bedienungsanweisung Einstellung Funkfernbedienung Einstellen der aktuellen Uhrzeit und des Wochentags Drücken Sie die ' ' Taste. Hour Bei jedem Drücken der Taste ändert sich die Stundenzeit zwischen Sie können die aktuelle Stunde einstellen. AUTO SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION Room Temp AUTO Heater... -
Seite 12: Einstellung Wochenprogramm
Bedienungsanweisung Einstellung Wochenprogramm Auf der Fernsteuerung erscheint folgende Anzeige. Drücken Sie dann die Programm-Taste.' ', ' ' und '01' blinken. Program set Program AUTO SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION Room Temp AUTO Heater Preheat Defrost Humidify Filter Out door Time ZONE... -
Seite 13: Einstellung Urlaub
Bedienungsanweisung Einstellung Urlaub Ist Dienstag während der betreffenden Woche ein Feiertag, so können Sie diesen entsprechend so einstellen. Program AUTO SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION Drücken Sie die Programm- Room Temp AUTO Heater Preheat Defrost Humidify Taste. Filter Out door Time... -
Seite 14: Benutzung Der Wahltaste Betriebsart
Bedienungsanweisung Benutzung der Wahltaste Betriebsart Betriebsart Kühlbetrieb Sanft-Entfeuchten- Betrieb Sanft-Entfeuchten- Betrieb Automatik-Betrieb Betriebsweise Taste Ein/Aus AUTO SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION Room Temp AUTO Heater Preheat Defrost Humidify Filter Out door Time ZONE 1 2 3 4 Timer Operation unit Program set... -
Seite 15: Kühlbetrieb Auswählen
Bedienungsanweisung Kühlbetrieb auswählen Drücken Sie die Taste Ein/Aus. Wählen Sie Kühlbetrieb. Drücken Sie die Taste zur Auswahl des Betriebsart. Durch jedes Drücken der Taste wird der Betriebsart in Richtung des Pfeils weiter geschaltet. WÄRMEPUMPENMODELL Betriebsanzeige AUTO SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION AUTO SWING... - Seite 16 Bedienungsanweisung Betriebsart Sanft-Entfeuchten Dieser Modus entzieht der Luft ohne extremes Kühlung die Feuchtigkeit. Drücken Sie die Taste Ein/Aus. Wählen Sie "Soft Dry" Drücken Sie die Taste zur Auswahl der Betriebsart. Durch jedes Drücken der Taste wird die Betriebsart in Richtung des Pfeils weiter geschaltet.
- Seite 17 Bedienungsanweisung Betriebsart „Heizen" (nur Wärmepumpenmodell) Drücken Sie die Taste Ein/Aus. Wählen Sie Heizen. Drücken Sie die Taste zur Auswahl der Betriebsart. Durch jedes Drücken der Taste wird die Betriebsart in Richtung des Pfeils weiter geschaltet. Betriebsanzeige AUTO SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION AUTO SWING...
- Seite 18 Bedienungsanweisung Automatikbetrieb (Wärmepumpen-Modell) Drücken Sie die Taste Ein/Aus. Drücken Sie die Taste zum Auswahl der Betriebsart, um den Automatikbetrieb zu starten. Durch jedes Drücken der Taste wird die Betriebsart in Pfeilrichtung geändert. WÄRMEPUMPENMODELL Betriebsanzeige AUTO SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION AUTO SWING OPERATION...
-
Seite 19: Lüfterbetrieb
Bedienungsanweisung Lüfterbetrieb Drücken Sie die Taste Ein/Aus. Drücken Sie die Taste Lüfterbetrieb. AUTO SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION Room Temp AUTO Heater Preheat Defrost Humidify Filter Out door 1 2 3 4 Time ZONE Timer Operation unit Program set Set no. -
Seite 20: Jet-Cool Betrieb
Bedienungsanweisung Jet-Cool Betrieb Drücken Sie die Taste Ein/Aus. AUTO SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION Drücken Sie die Taste Jet Cool, um Room Temp AUTO Heater Preheat Defrost Humidify den Schnell Kühlenbetrieb Filter Out door Time ZONE 1 2 3 4 auszuführen, das Gerät arbeit mit Timer Operation unit... -
Seite 21: Auto-Swing-Funktion
Bedienungsanweisung Auto-Swing-Funktion Drücken Sie die Taste Drücken Sie die Taste Drücken Sie zum Ein/Aus. Auto Swing, dann Abbrechen der Auto- (Vergewissern Sie sich, drehen sich die Swing-Funktion dass das Gerät horizontalen erneut die eingeschaltet ist.) Lamellen Auto-Swing Taste. automatisch auf und ab. -
Seite 22: Automatische Neustart-Funktion
Bedienungsanweisung Zwangsbetrieb Betriebsweise, wenn die Fernbedienung nicht verwendet werden kann. Drücken Sie die Tact-Taste (Zwangsbetrieb) für zwei Sekunden. Die Funktion wird aufgehoben, sobald die Tact-Taste noch einmal gedrückt wird. Beim Wiederkehren des Stroms nach einem Stromausfall im Zwangsbetrieb wird die Betriebsart automatisch wie Zwangsbetrieb folgt eingestellt: Im Zwangsbetrieb wird der (Tact-Taste) -
Seite 23: Wartung Und Service
Wartung und Service Wartung und Service VORSICHT : Bevor Sie irgendwelche Wartung usw. ausführen, das Gerät immer zuerst vom Stromnetz trennen. Gitter, Gehäuse und Fernbedienung Das System vor dem Reinigen abschalten und mit einem weichen, trockenen Tuch abwischen. Keine Bleich- oder Scheuermittel verwenden. Vor dem Reinigen der Inneneinheit muss die HINWEIS Stromversorgung des Geräts abgeschaltet... -
Seite 24: Wenn Sie Das Klimagerät Länger Nicht Benutzen Wollen
Wartung und Service Wenn Sie das Klimagerät länger nicht benutzen wollen Wenn Sie das Klimagerät wieder einschalten Wenn Sie das Gerät länger außer Betrieb möchten. nehmen möchten. Lassen Sie das Klimagerät für ca. 2 - 3 Reinigen Sie den Luftfilter und setzen Stunden mit folgenden Einstellungen Sie ihn in die Inneneinheit ein. -
Seite 25: Bevor Sie Den Kundendienst Verständigen
Wartung und Service Bevor Sie den Kundendienst verständigen..Tips bei eventuellen Problemen! Sparen sie zelt und Geld! Wenden Sie sich bitte an Ihren Händler. Das Klimagerät Der Raum riecht Es scheint, dass Vor dem Neustart funktioniert nicht. merkwürdig. Kondenswasser aus setzt das Klimagerät dem Klimagerät für drei Minuten aus.
